Перед вами быстроходное исполнение ряда Vemper VRL 160: i=5 с двигателем 22 кВт, выход 290 об/мин при моменте 720 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты этой позиции идут в приводы вентиляторов, центрифуг, приводов с маховой массой. По моменту ряд высокий — хватает для тяжёлых транспортёров и элеваторов, и всё же сверьте сечение ответного вала — на таком моменте ломается именно он.
Место серии в линейке. Выходной вал соосен входному (в отличие от VRC — угловая передача, и VRP — плоское параллельное исполнение); самый широкий типоразмерный ряд (13 позиций) среди цилиндрических серий Vemper
Что даёт эта позиция на машине. При 290 об/мин и моменте 720 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 6,07 м/с при тяговом усилии 3600 Н; через шкив ⌀200 мм на выходной вал придёт около 7200 Н радиальной нагрузки. По мощности 22 кВт сразу считаются две вещи: посадочный фланец IEC 180 и рабочий ток порядка 42 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 0,2 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Под нужные обороты у Vemper VRL 160 есть из чего выбрать: 8 передаточных, от 5 до 163. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=10,04 (144 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Vemper VRL 160 доступен как импортная поставка; замена из нашей номенклатуры — ZR 9149 · ПР 1114, посадка один в один.

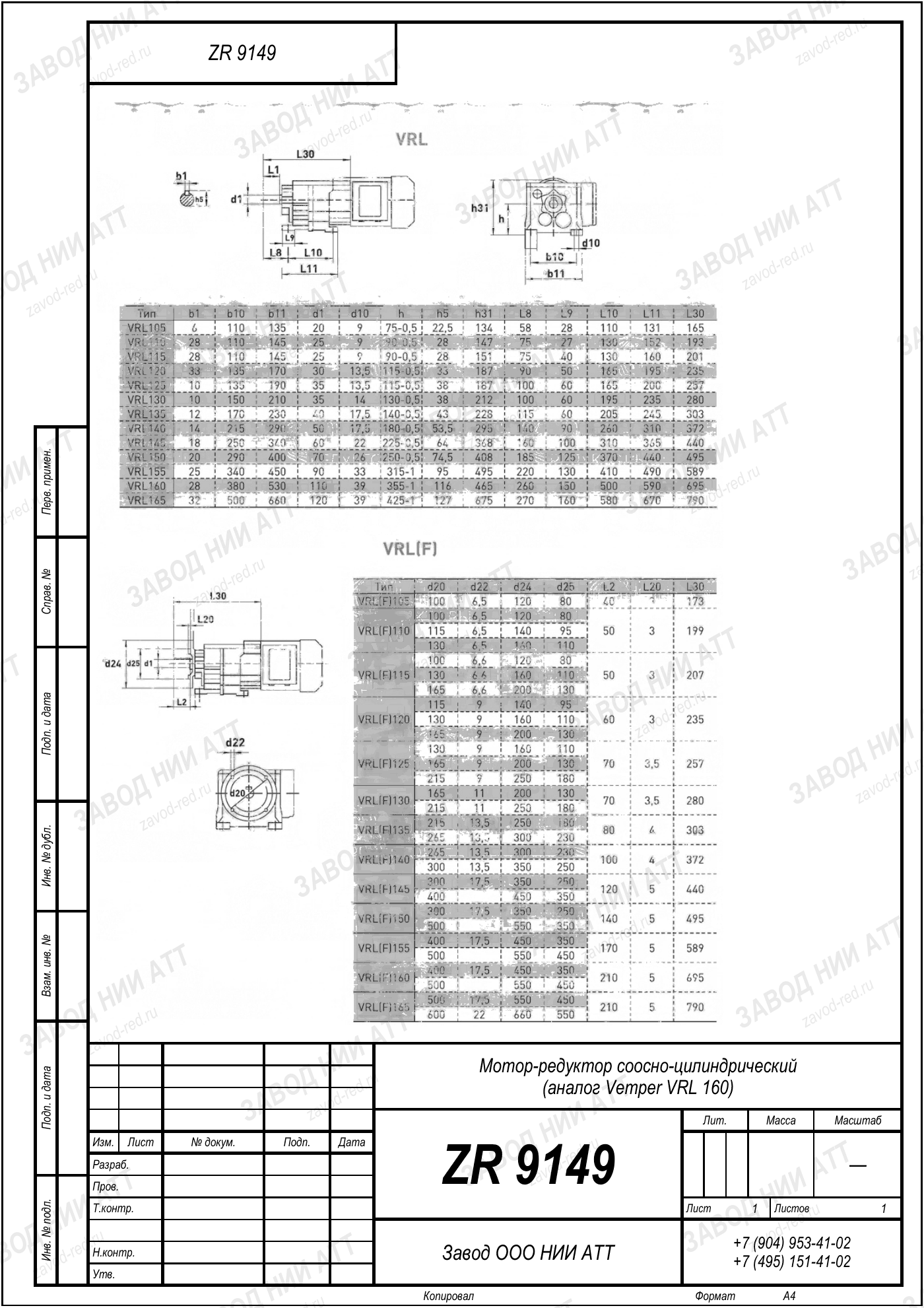

Габаритный и присоединительный чертёж модели Vemper VRL 160 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Vemper VRL 160 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | VRL | указывает, какой передачей понижаются обороты — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 160 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Другие серии | MRV 150, VRC 255, VRP 435 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 5 — отсюда 290 об/мин на выходе, и мощность двигателя 22 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
По нашему ряду это ZR 9149 · ПР 1114; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает MRV 150, VRC 255, VRP 435 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV150, VRC255, VRP435. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 9149 · ПР 1114 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Vemper VRL 160 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
ZR 9149 · ПР 1114 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
После обкатки масло меняют по конкретной позиции: исполнение быстроходное, и срок замены тут свой. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
На выходном валу 290 об/мин при стандартных 1450 об/мин на входе. Передаточное 5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 720 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 22 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Переходная плита не понадобится: ZR 9149 · ПР 1114 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Ключ — передаточное число. Оно фиксирует 290 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду Vemper VRL 160 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 290 об/мин на выходе и момент 720 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 9149 · ПР 1114.
| Импортное исполнение | Замена ZR |
|---|---|
| Vemper VRL 160 · прочие исполнения (4–90 кВт, i=5–163) | ZR 9149 · ПР 1114 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Быстрее или медленнее на выходе — соседние передаточные Vemper VRL 160, корпус не меняется:
