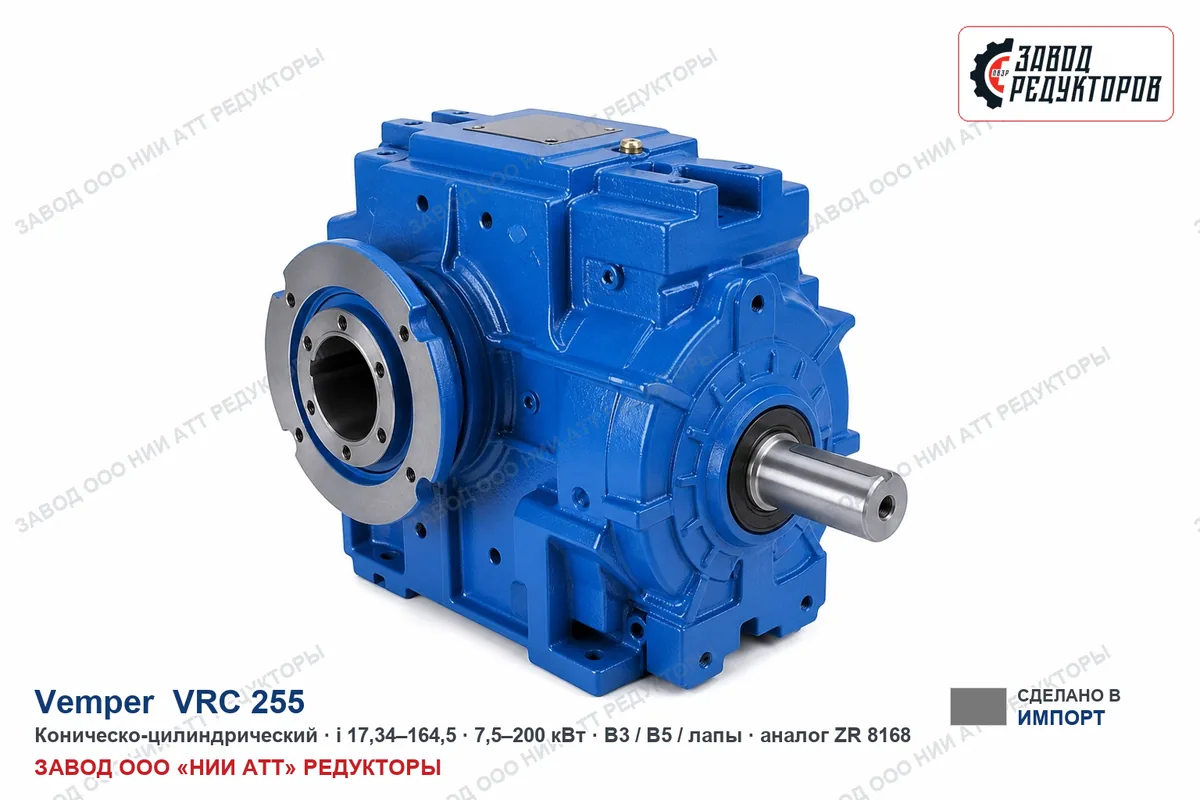

Vemper VRC 255 с передаточным i=164,5 с двигателем 7,5 кВт выдаёт 9 об/мин при моменте 8100 Н·м — тихоходное исполнение ряда. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такая скорость нужна в приводах шнековых питателей, лопастных мешалок и скребков, момент предельный — это привод прокатных валков и приводов с частыми ударами. Учтите: без лазерной центровки не обойтись — перекос здесь означает ремонт в течение сезона.
Что даёт эта серия. Самый тяжёлый по моменту ряд Vemper (до 50000 Н·м) за счёт угловой конической ступени на входе; в отличие от VRL/VRP выходной вал расположен под углом к входному, а не соосно/параллельно
Что даёт эта позиция на машине. При 9 об/мин и моменте 8100 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,19 м/с при тяговом усилии 40500 Н; через шкив ⌀200 мм на выходной вал придёт около 81000 Н радиальной нагрузки. Фланец под этот двигатель — IEC 132, ток в линии около 15,5 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 7,5 кВт. Скорость ленты проще считать от оборота: 6,7 с на круг, дальше через диаметр барабана — и получаете метры в секунду.
Место в ряду. Ряд Vemper VRC 255 не заканчивается одной позицией: 9 передаточных, от 17,34 до 164,5. Это исполнение 9-е по счёту: вверх — i=164 (8,8 об/мин). Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Под заказ идёт оригинальный Vemper VRC 255, со склада — ZR 8168 · ПР 317: сажается на то же место, раму переделывать не нужно.
Габаритный и присоединительный чертёж модели Vemper VRC 255 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Vemper VRC 255 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | VRC | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 255 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Другие серии | MRV 150, VRL 150, VRP 435 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 164,5 — отсюда 9 об/мин на выходе, и мощность двигателя 7,5 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
В нашей номенклатуре этой позиции соответствует ZR 8168 · ПР 317: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает MRV 150, VRL 150, VRP 435 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV150, VRL150, VRP435. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 8168 · ПР 317 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Название Vemper VRC 255 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Присоединительные размеры у ZR 8168 · ПР 317 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Обороты на выходе другие — и обслуживание другое: тихоходное исполнение по общей таблице ряда не обслуживают. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
На выходном валу 9 об/мин при стандартных 1450 об/мин на входе. Передаточное 164,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 8100 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 7,5 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 8168 · ПР 317 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 9 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Определить нужное исполнение Vemper VRC 255 по виду нельзя — только по числам с шильда. Эта позиция — тихоходное исполнение: 9 об/мин на выходе и момент 8100 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 8168 · ПР 317.
| Импортное исполнение | Замена ZR |
|---|---|
| Vemper VRC 255 · прочие исполнения (7,5–200 кВт, i=17,34–164,5) | ZR 8168 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
