Позиция Vemper VRC 230 i=1402,98 с двигателем 0,12 кВт относится к сверхтихоходное исполнениям ряда: 1 об/мин при моменте 1100 Н·м. Вал делает меньше оборота за десять секунд — движение почти незаметно, тяга предельная.
Применение — поворотных платформ, затворов и шиберов. Момент очень высокий, чего достаточно для дробилок, мельниц и крупных барабанных машин; при подборе раму считайте на реактивный момент, анкеры на срез.
Про серию. Самый тяжёлый по моменту ряд Vemper (до 50000 Н·м) за счёт угловой конической ступени на входе; в отличие от VRL/VRP выходной вал расположен под углом к входному, а не соосно/параллельно
Что даёт эта позиция на машине. При 1 об/мин и моменте 1100 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,02 м/с при тяговом усилии 6984 Н; через шкив ⌀160 мм на выходной вал придёт около 13750 Н радиальной нагрузки. 0,12 кВт на 380 В — это примерно 0,5 А в рабочем режиме, посадка — фланец IEC 63. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 60 с, быстрее делает только меньшее передаточное число.
Место в ряду. Ряд Vemper VRC 230 не заканчивается одной позицией: 8 передаточных, от 7,21 до 5240. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=1751 (0,8 об/мин), вверх — i=375,64 (3,9 об/мин). Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Vemper VRC 230 доступен как импортная поставка; замена из нашей номенклатуры — ZR 888/959 · ПР 317, посадка один в один.

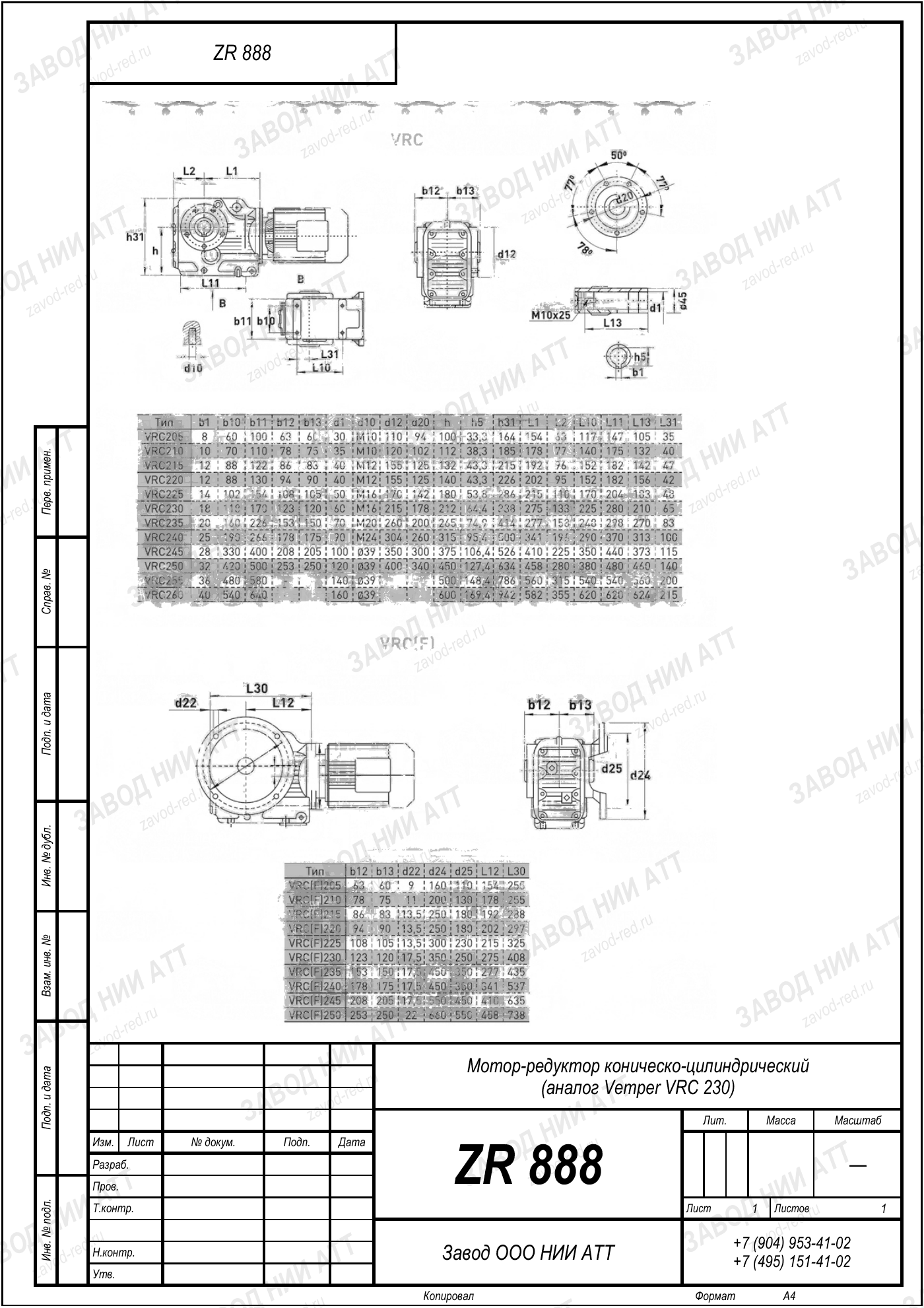

Габаритный и присоединительный чертёж модели Vemper VRC 230 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Vemper VRC 230 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | VRC | принцип передачи, по которому построен весь ряд — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 230 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Другие серии | MRV 150, VRL 150, VRP 435 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 1402,98 — отсюда 1 об/мин на выходе, и мощность двигателя 0,12 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
В нашей номенклатуре этой позиции соответствует ZR 888/959 · ПР 317: подбираем по моменту и передаточному, а не по названию.
Рядом с этой серией производитель выпускает MRV 150, VRL 150, VRP 435 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRV150, VRL150, VRP435. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 888/959 · ПР 317 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Vemper VRC 230.
На замену ставим ZR 888/959 · ПР 317: считаем по моменту и передаточному, а не по каталожному коду.
На сверхмалых оборотах масло не разбрызгивается как надо: проверьте уровень и при длительной работе — необходимость принудительной смазки.
сверхтихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 1 об/мин при стандартных 1450 об/мин на входе. Передаточное 1402,98 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1100 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,12 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Для монтажа меняется только шильдик: ZR 888/959 · ПР 317 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Ключ — передаточное число. Оно фиксирует 1 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
По названию Vemper VRC 230 исполнение не определить — нужны числа. Эта позиция — сверхтихоходное исполнение: 1 об/мин на выходе и момент 1100 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 888/959 · ПР 317 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Vemper VRC 230 · прочие исполнения (0,12–22 кВт, i=7,21–5240) | ZR 888/959 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
В обозначении Vemper VRC 230 меняется передаточное число — габарит и крепление прежние:
