Varvel SRS 40 в исполнении i=15 с двигателем 0,37 кВт — среднескоростное исполнение: на выходном валу 93 об/мин при моменте 30 Н·м. Универсальная зона: скорость умеренная, момент умеренный — под типовое оборудование.
Позиция закрывает приводы центробежных насосов, намоточных устройств и вальцов; момент небольшой, рассчитан на привод небольших питателей, заслонок и лабораторных установок. Учтите: сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Отличие от соседних серий. Отличается от «голого» RS отсутствием входного фланца (компактнее для прямой стыковки с валом заказчика)
Что даёт эта позиция на машине. При 93 об/мин и моменте 30 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 1,22 м/с при тяговом усилии 240 Н; через шкив ⌀250 мм на выходной вал придёт около 240 Н радиальной нагрузки. Габарит по IEC у двигателя 0,37 кВт — 71, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 1,1 А от сети 380 В. На один оборот тихоходного вала уходит 0,6 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Под нужные обороты у Varvel SRS 40 есть из чего выбрать: 11 передаточных, от 7,5 до 100. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=20 (72 об/мин), вверх — i=10 (145 об/мин). По двигателю ряд идёт от 0,09 до 0,55 кВт, здесь 0,37 кВт — 5-я мощность из 6. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Оригинал Varvel SRS 40 везём под заказ. Наш ZR 604 повторяет посадочные размеры — основание и обвязка остаются прежними.

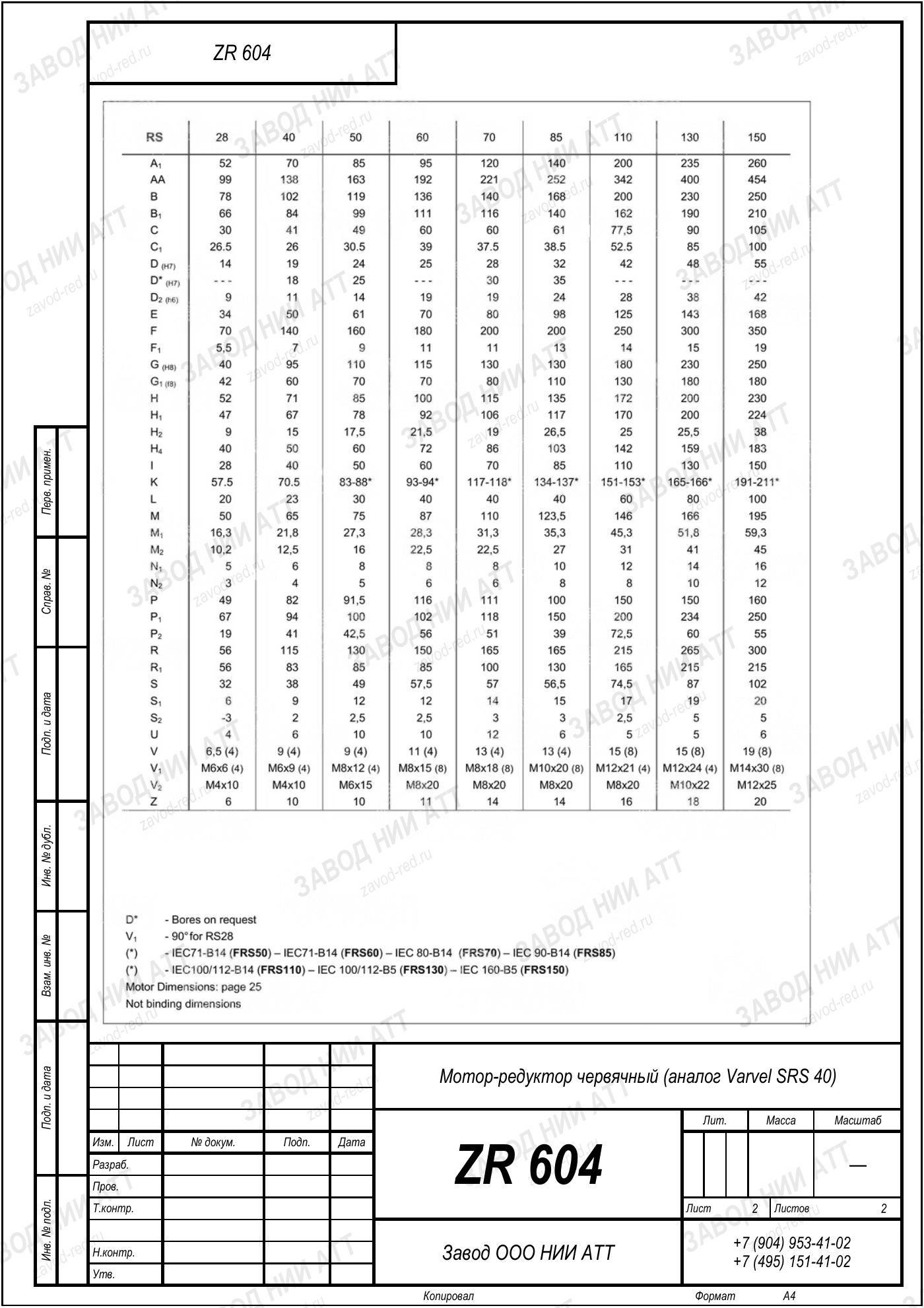

Габаритный и присоединительный чертёж модели Varvel SRS 40 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Varvel SRS 40 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | SRS | семейство редукторов с общей кинематикой — червячный |
|---|---|---|
| Типоразмер | 40 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=15 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 0,37 кВт | для этой позиции; вся линейка модели укладывается в 0,1–0,6 кВт |
| Момент на выходе | 30 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | SRT 40 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 15 — отсюда 93 об/мин на выходе, и мощность двигателя 0,37 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Соответствие в нашей номенклатуре — ZR 604, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 40 у производителя есть обозначения SRT 40 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: SRT40. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 604 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Varvel SRS 40.
На замену ставим ZR 604: считаем по моменту и передаточному, а не по каталожному коду.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
В обозначении Varvel SRS 40 меняется передаточное число — габарит и крепление прежние:
На выходном валу 93 об/мин при стандартных 1450 об/мин на входе. Передаточное 15 — это отношение входной скорости к выходной.
Номинальный момент на выходе 30 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,37 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
Если привод встал, ставьте ZR 604: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 93 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
В ряду Varvel SRS 40 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 93 об/мин на выходе и момент 30 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 604.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel SRS 40 · 0,37 кВт, i=15 (эта позиция) | ZR 604 |
| Varvel SRS 40 · прочие исполнения (0,09–0,55 кВт, i=7,5–100) | ZR 604 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
