Исполнение Varvel SRS 130 i=30 с двигателем 7,5 кВт: по классу среднетихоходное, 47 об/мин на выходном валу при моменте 1227 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент очень высокий, рассчитан на привод дробильного оборудования и больших барабанов. Учтите: раму считайте на реактивный момент, анкеры на срез.
Отличие от соседних серий. Отличается от «голого» RS отсутствием входного фланца (компактнее для прямой стыковки с валом заказчика)
Что даёт эта позиция на машине. При 47 об/мин и моменте 1227 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,61 м/с при тяговом усилии 9816 Н; через шкив ⌀200 мм на выходной вал придёт около 12270 Н радиальной нагрузки. По мощности 7,5 кВт сразу считаются две вещи: посадочный фланец IEC 132 и рабочий ток порядка 15,5 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Время 1,3 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. На один типоразмер Varvel SRS 130 приходится 11 передаточных: нижняя граница 7,5, верхняя 100. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=40 (36 об/мин), вверх — i=25 (58 об/мин). По двигателю ряд идёт от 0,75 до 7,5 кВт, здесь 7,5 кВт — 8-я мощность из 8. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Кроме оригинала Varvel SRS 130 предлагаем ZR 6013 — тот же габарит и крепление, срок поставки короче.

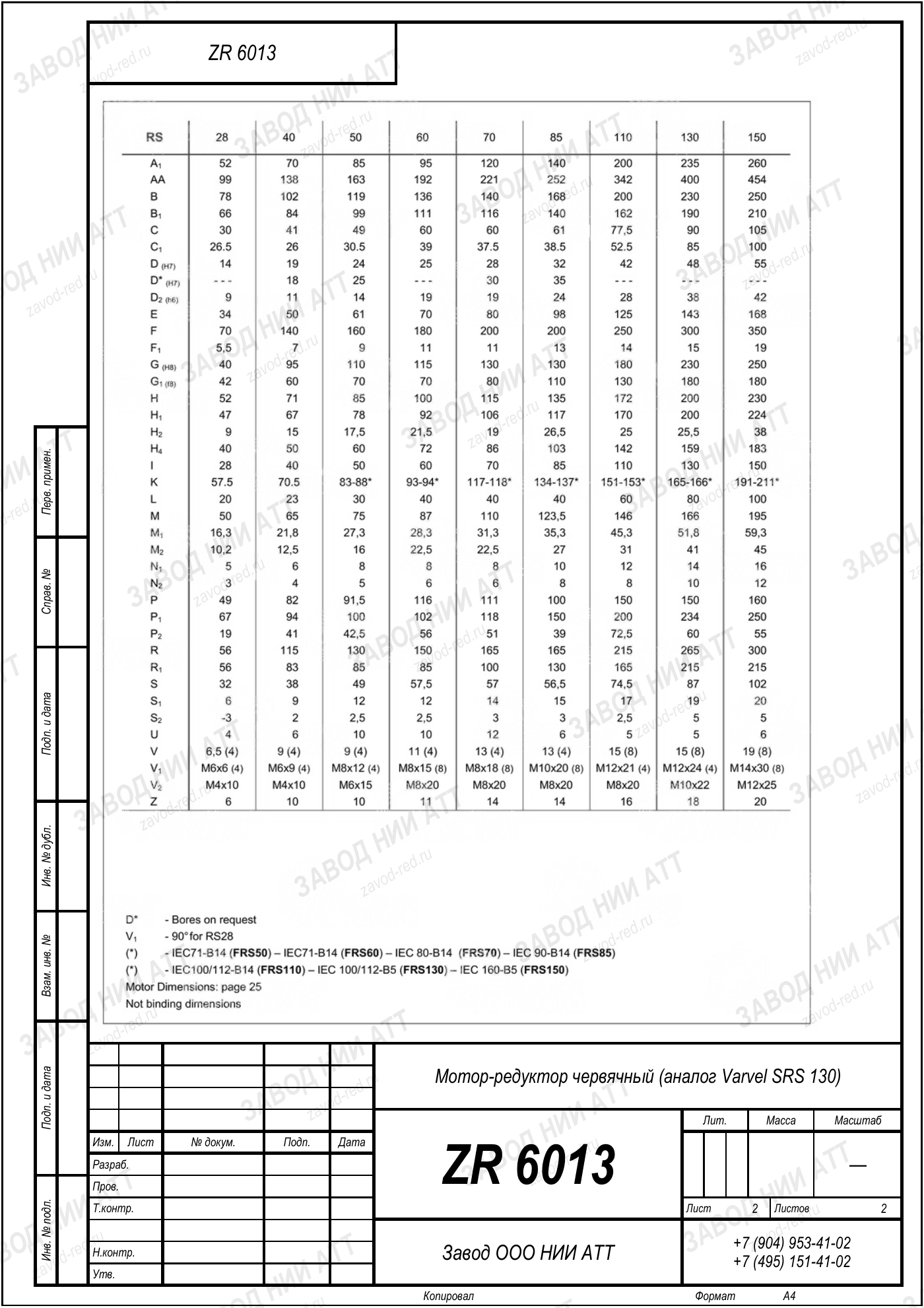

Габаритный и присоединительный чертёж модели Varvel SRS 130 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Varvel SRS 130 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | SRS | определяет устройство передачи между входным и выходным валом — червячный |
|---|---|---|
| Типоразмер | 130 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=30 | примерно во столько раз вырастает момент на выходе; ряд модели — см. модель |
| Мощность двигателя | 7,5 кВт | для этой позиции; вся линейка модели укладывается в 0,8–7,5 кВт |
| Момент на выходе | 1227 Н·м | расчётный момент позиции — главный параметр подбора |
| Другие серии | MRD 42, MRN 32, RO 33, RV 33, VRL 115 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 30 — отсюда 47 об/мин на выходе, и мощность двигателя 7,5 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Наш аналог: ZR 6013. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает MRD 42, MRN 32, RO 33, RV 33, VRL 115 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD42, MRN32, RO33, RV33, VRL115. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6013 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
В ряду Varvel SRS 130 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
ZR 6013 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
В паспорте смотрите строку именно этой позиции: исполнение среднетихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Один типоразмер Varvel SRS 130, разные обороты и момент на выходном валу:
На выходном валу 47 об/мин при стандартных 1450 об/мин на входе. Передаточное 30 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1227 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 7,5 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
Если привод встал, ставьте ZR 6013: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Смотрите на обороты: эта позиция даёт 47 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
По названию Varvel SRS 130 исполнение не определить — нужны числа. Эта позиция — среднетихоходное исполнение: 47 об/мин на выходе и момент 1227 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 6013.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel SRS 130 · 7,5 кВт, i=30 (эта позиция) | ZR 6013 |
| Varvel SRS 130 · прочие исполнения (0,75–7,5 кВт, i=7,5–100) | ZR 6013 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
