Перед вами среднетихоходное исполнение ряда Varvel SRS 110: i=100 с двигателем 1,5 кВт, выход 28 об/мин при моменте 358 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты подходят для ленточных и цепных конвейеров, элеваторов, питателей. Момент здесь высокий — рабочий диапазон для нагруженных конвейеров, норий и подъёмников; сверьте сечение ответного вала — на таком моменте ломается именно он.
Место серии в линейке. Отличается от «голого» RS отсутствием входного фланца (компактнее для прямой стыковки с валом заказчика)
Что даёт эта позиция на машине. При 28 об/мин и моменте 358 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,37 м/с при тяговом усилии 2864 Н; через шкив ⌀250 мм на выходной вал придёт около 2864 Н радиальной нагрузки. Двигатель 1,5 кВт с фланцем IEC 90 тянет 3,7 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. На один оборот тихоходного вала уходит 2,1 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Varvel SRS 110 идёт в 11 передаточных — крайние точки ряда 7,5 и 100. Это исполнение 11-е по счёту: вверх — i=80 (18 об/мин). По двигателю ряд идёт от 0,55 до 7,5 кВт, здесь 1,5 кВт — 4-я мощность из 9. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Varvel SRS 110 поставляем под заказ; наш аналог — ZR 6010, встаёт на штатное место без переделки рамы.

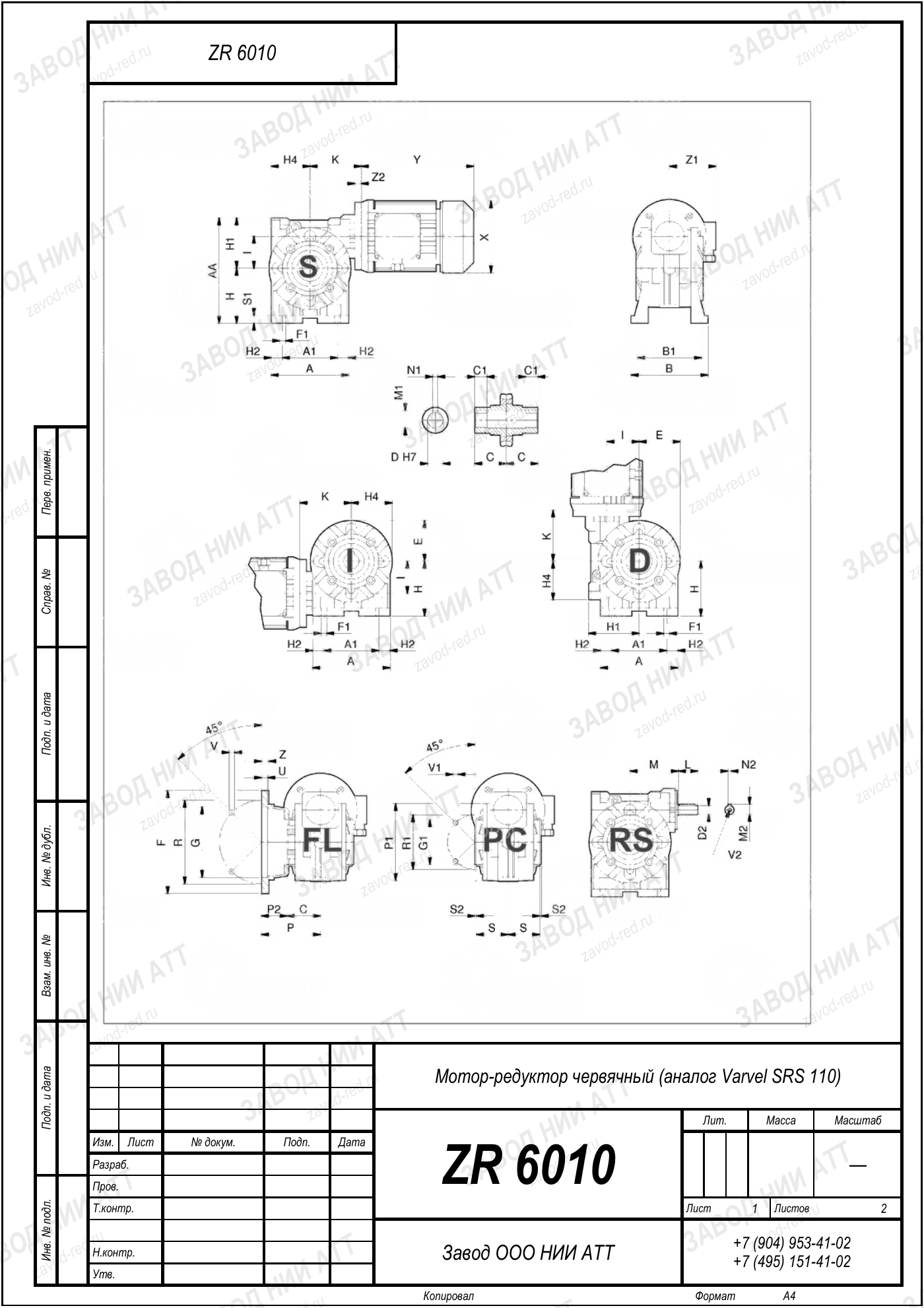

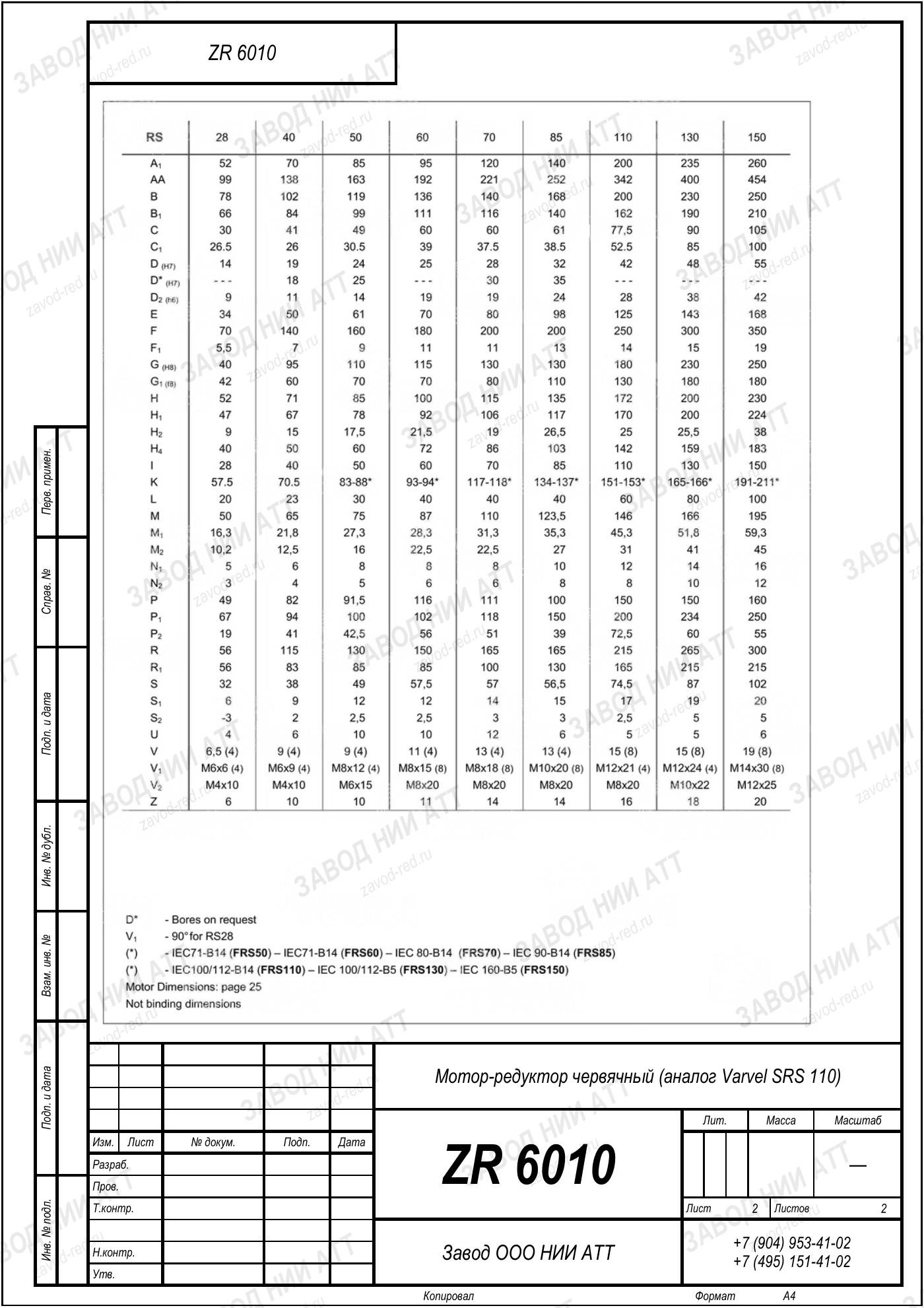

Габаритный и присоединительный чертёж модели Varvel SRS 110 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Varvel SRS 110 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | SRS | принцип передачи, по которому построен весь ряд — червячный |
|---|---|---|
| Типоразмер | 110 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=100 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 1,5 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,6–7,5 кВт |
| Момент на выходе | 358 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | SRT 110 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 100 — отсюда 28 об/мин на выходе, и мощность двигателя 1,5 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Соответствие в нашей номенклатуре — ZR 6010, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 110 у производителя есть обозначения SRT 110 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: SRT110. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 6010 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
В ряду Varvel SRS 110 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
ZR 6010 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
Соседи Varvel SRS 110 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 28 об/мин при стандартных 1450 об/мин на входе. Передаточное 100 — это отношение входной скорости к выходной.
Номинальный момент на выходе 358 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 1,5 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 6010 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Отличают позиции передаточное и мощность. Здесь выход 28 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Varvel SRS 110 — корпус и посадочные останутся теми же.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
В ряду Varvel SRS 110 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 28 об/мин на выходе и момент 358 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 6010.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel SRS 110 · 1,5 кВт, i=100 (эта позиция) | ZR 6010 |
| Varvel SRS 110 · прочие исполнения (0,55–7,5 кВт, i=7,5–100) | ZR 6010 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
