В этой позиции Varvel RV 53 стоит ступень i=14,45 с двигателем 22 кВт: рабочая скорость 101 об/мин при моменте 2070 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Обороты этой позиции идут в приводы насосов, барабанов, намотчиков, вальцов. По моменту ряд очень высокий — хватает для дробильного оборудования и больших барабанов, и всё же основание должно быть жёстким — реактивный момент разворачивает корпус.
Что даёт эта позиция на машине. При 101 об/мин и моменте 2070 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 2,12 м/с при тяговом усилии 10350 Н; через шкив ⌀160 мм на выходной вал придёт около 25875 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 42 А, а не по табличным 22 кВт; на посадку это не влияет, фланец остаётся IEC 180. 0,6 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Ряд Varvel RV 53 не заканчивается одной позицией: 29 передаточных, от 7,21 до 197,37. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=16 (91 об/мин), вверх — i=12,56 (115 об/мин). По двигателю ряд идёт от 0,37 до 22 кВт, здесь 22 кВт — 14-я мощность из 14. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала Varvel RV 53 и нашим ZR 888 с теми же присоединительными размерами.

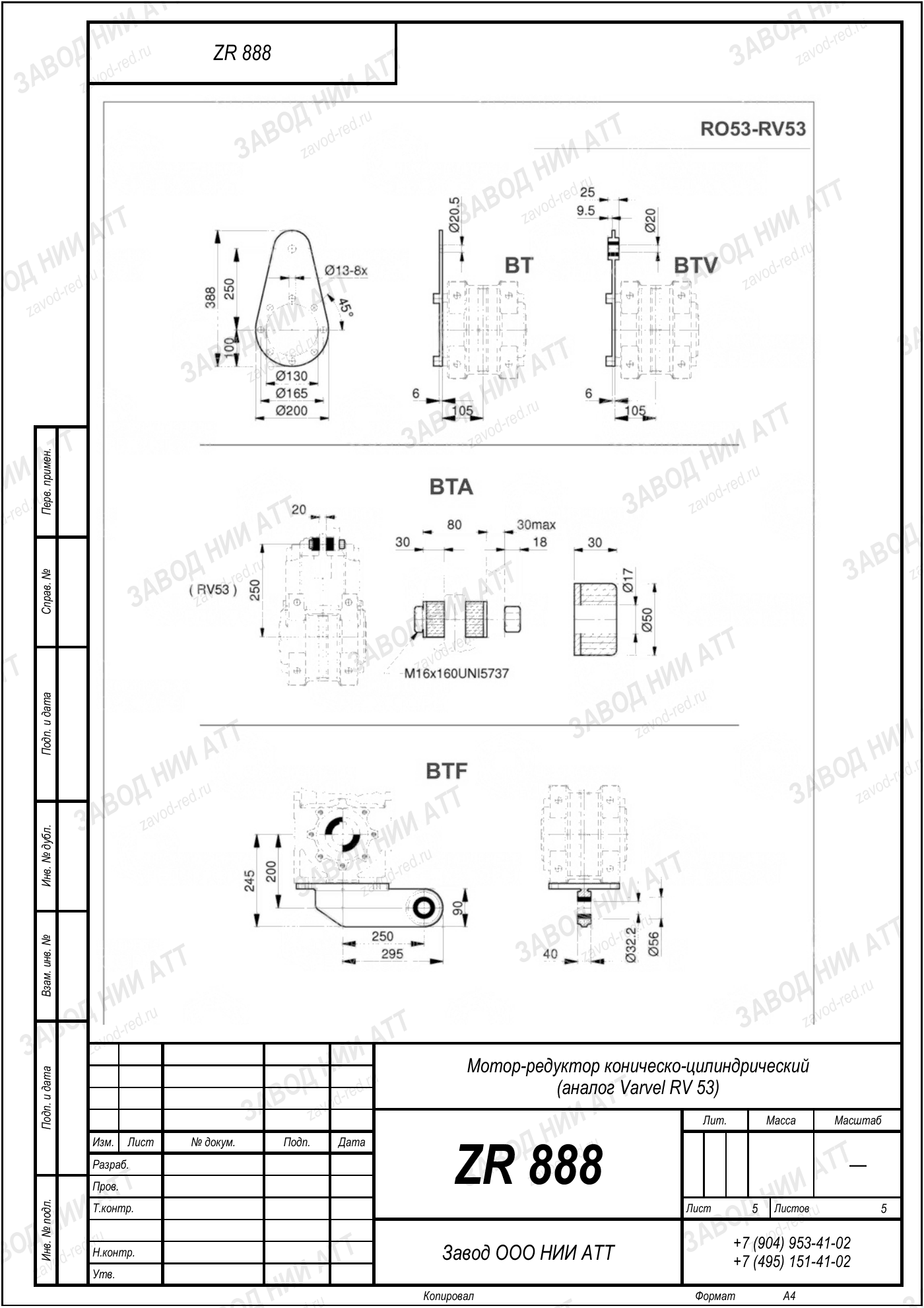

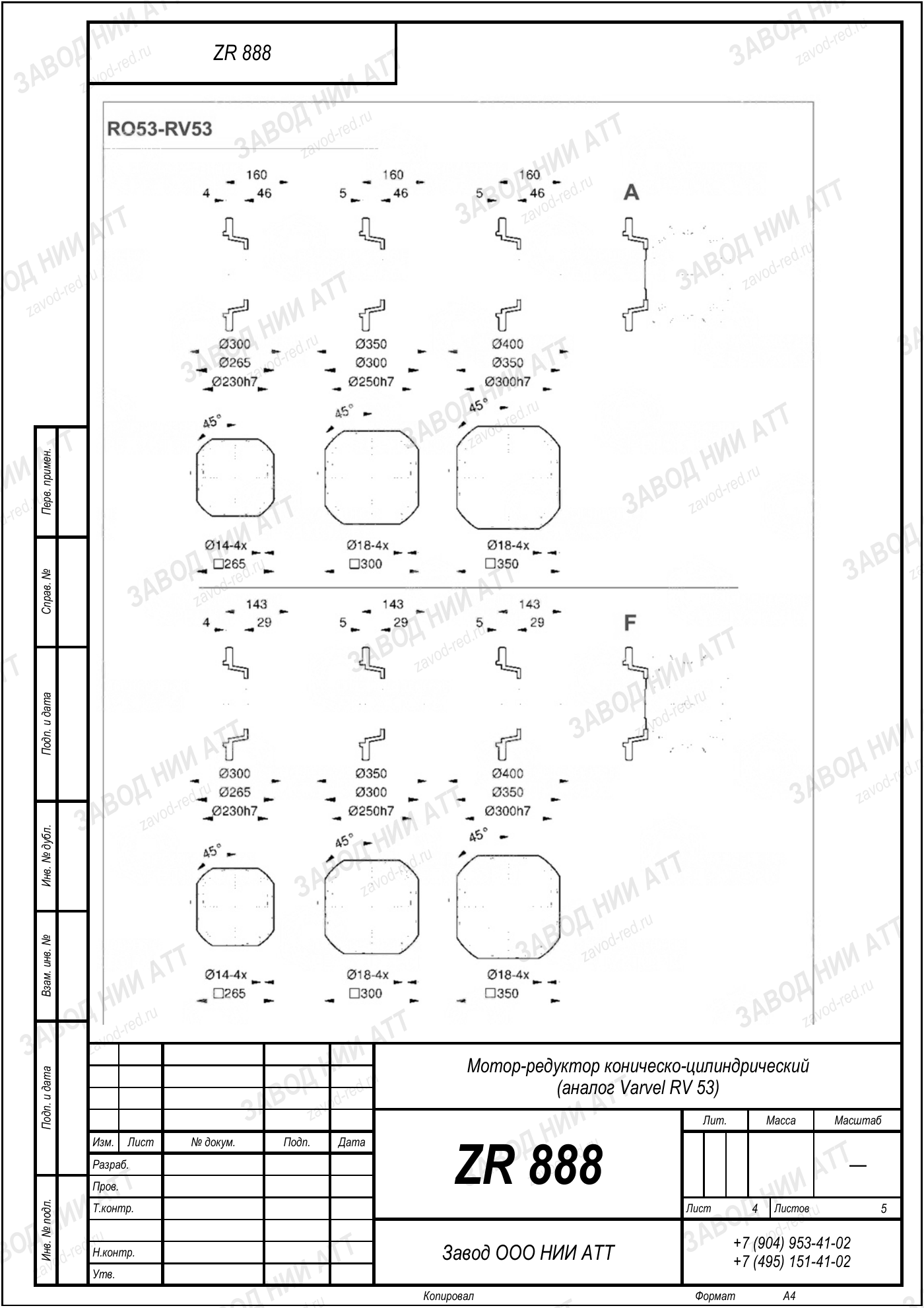

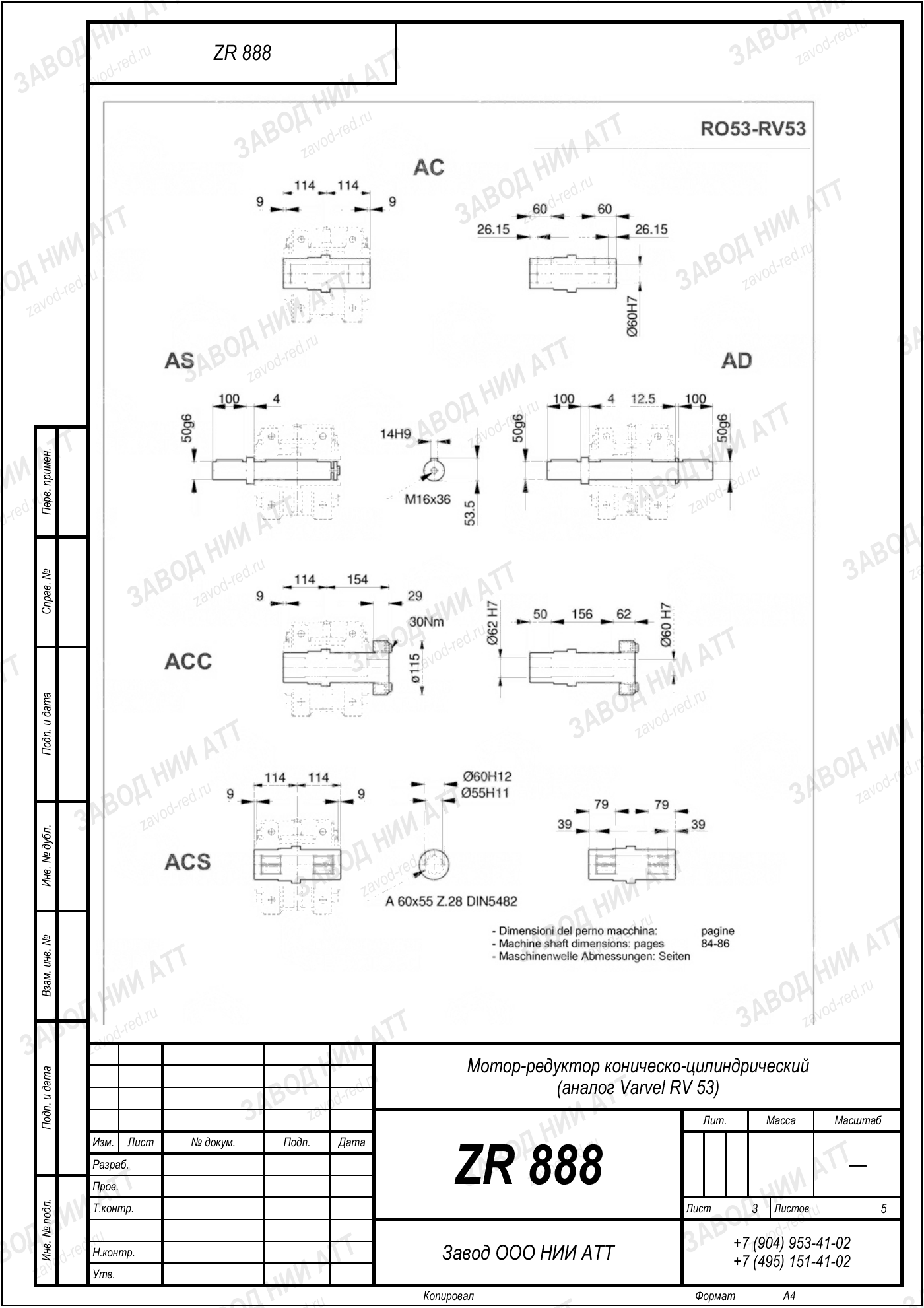

Габаритный и присоединительный чертёж модели Varvel RV 53 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Код Varvel RV 53 у всего ряда одинаковый — он про корпус. Позицию внутри ряда задают числа в графах передаточного и мощности.
| Серия | RV | семейство редукторов с общей кинематикой — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 53 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Передаточное число | i=14,45 | здесь число одно; нужно другое — в модели есть весь ряд см. модель |
| Мощность двигателя | 22 кВт | мотор именно этой позиции; по модели он подбирается в пределах 0,4–22 кВт |
| Момент на выходе | 2070 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RO 53, MRN 53, MRD 53 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 14,45 — отсюда 101 об/мин на выходе, и мощность двигателя 22 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Наш аналог: ZR 888. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 53 у производителя есть обозначения RO 53, MRN 53, MRD 53 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RO53, MRN53, MRD53. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 888 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
У Varvel RV 53 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Чтобы ZR 888 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Одного регламента на всю модель не бывает: среднескоростное исполнение обслуживают по своему графику. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
В обозначении Varvel RV 53 меняется передаточное число — габарит и крепление прежние:
На выходном валу 101 об/мин при стандартных 1450 об/мин на входе. Передаточное 14,45 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2070 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 22 кВт — пришлите данные, посчитаем.
ZR 888 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Ключ — передаточное число. Оно фиксирует 101 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
По названию Varvel RV 53 исполнение не определить — нужны числа. Эта позиция — среднескоростное исполнение: 101 об/мин на выходе и момент 2070 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 888.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel RV 53 · 22 кВт, i=14,45 (эта позиция) | ZR 888 |
| Varvel RV 53 · прочие исполнения (0,4–22 кВт, i=7–197) | ZR 888 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
