Varvel RV 43 i=88,97 с двигателем 2,2 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 16 об/мин при моменте 1330 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты подходят для цепных конвейеров, норий и тарельчатых питателей. Момент здесь очень высокий — рабочий диапазон для тяжёлого дробильного и смесительного оборудования; раму считайте на реактивный момент, анкеры на срез.
Что даёт эта позиция на машине. При 16 об/мин и моменте 1330 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,26 м/с при тяговом усилии 8444 Н; через шкив ⌀250 мм на выходной вал придёт около 10640 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 2,2 кВт фланец IEC 100. Ток около 5,2 А — если пускатель на линии слабее, менять придётся и его. Оборот выходного вала укладывается в 3,8 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. Под нужные обороты у Varvel RV 43 есть из чего выбрать: 33 передаточных, от 7,24 до 192,18. Это исполнение 24-е по счёту: следующая ступень вниз по скорости — i=97,05 (15 об/мин), вверх — i=78,07 (19 об/мин). По двигателю ряд идёт от 0,25 до 11 кВт, здесь 2,2 кВт — 7-я мощность из 12. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Varvel RV 43 поставляем под заказ; наш аналог — ZR 878, встаёт на штатное место без переделки рамы.

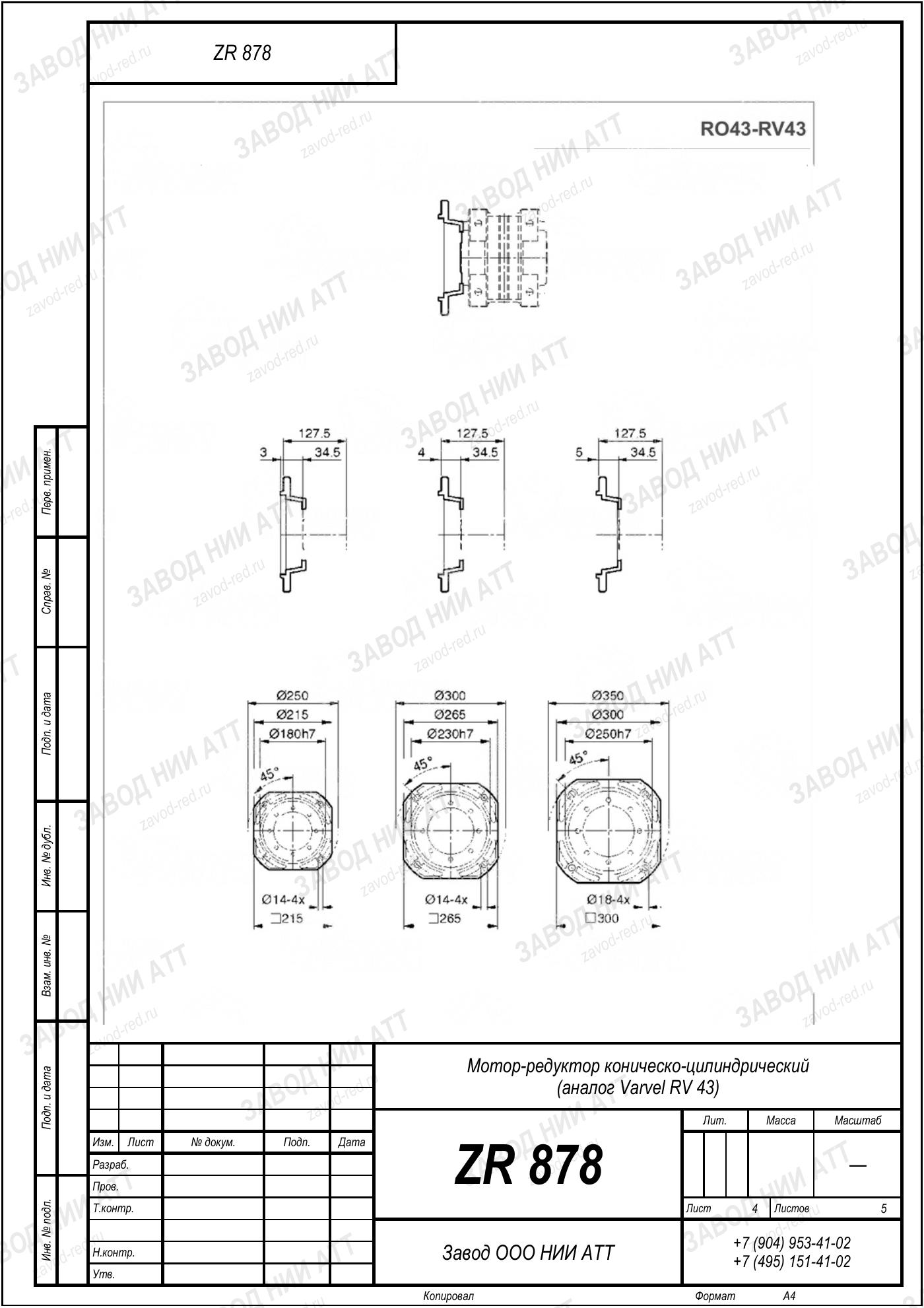

Габаритный и присоединительный чертёж модели Varvel RV 43 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Varvel RV 43 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | RV | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 43 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=88,97 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 2,2 кВт | у привода этой сборки; модель в целом комплектуется двигателями 0,2–11 кВт |
| Момент на выходе | 1330 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RO 43, MRD 43, MRN 43 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 88,97 — отсюда 16 об/мин на выходе, и мощность двигателя 2,2 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Этой позиции отвечает ZR 878 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 43 у производителя есть обозначения RO 43, MRD 43, MRN 43 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RO43, MRD43, MRN43. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 878 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Varvel RV 43 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Геометрия у ZR 878 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Нужен другой момент на выходе — исполнения Varvel RV 43 с соседним передаточным, корпус общий:
На выходном валу 16 об/мин при стандартных 1450 об/мин на входе. Передаточное 88,97 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1330 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 2,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 878 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните 16 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Varvel RV 43.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Определить нужное исполнение Varvel RV 43 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 16 об/мин на выходе и момент 1330 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
ZR 878 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
