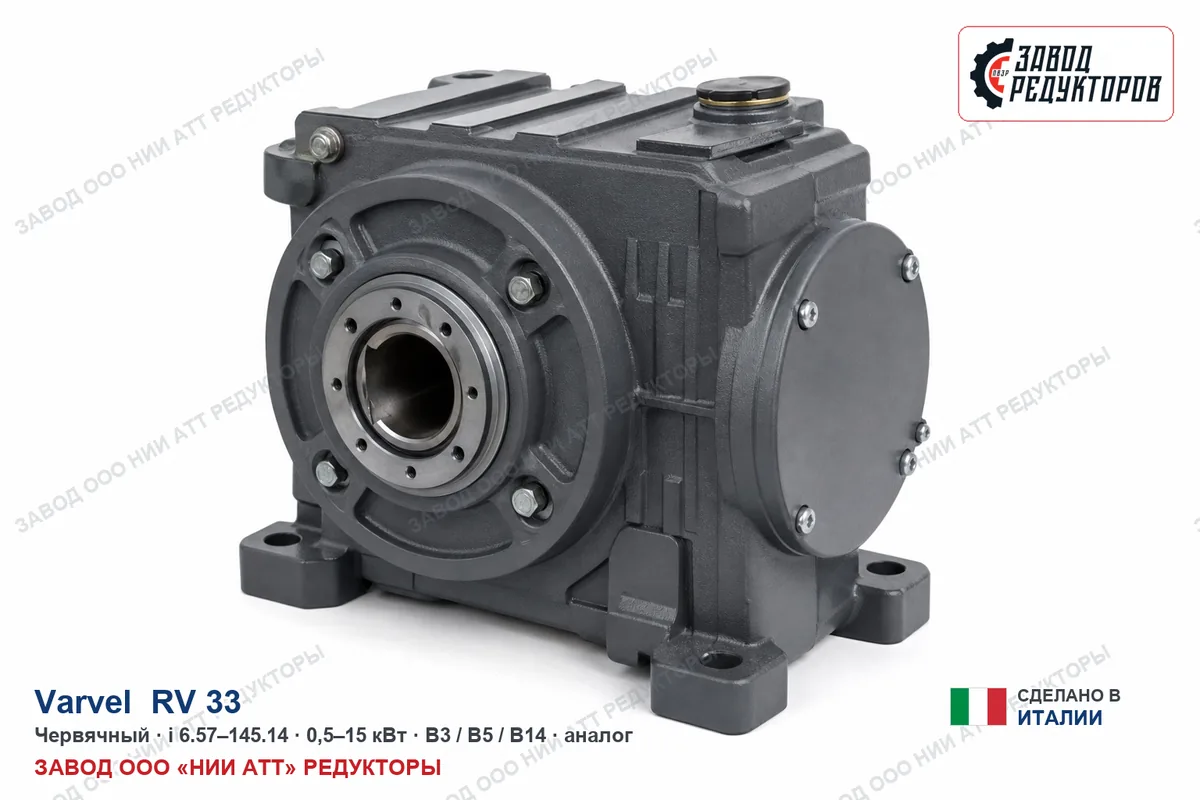

Varvel RV 33 i=30,28 с двигателем 3 кВт — среднетихоходное исполнение. Выходной вал вращается со скоростью 46 об/мин при моменте 620 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Обороты подходят для ленточных транспортёров, ковшовых элеваторов и питателей. Момент здесь высокий — рабочий диапазон для тяжёлых элеваторов и цепных транспортёров; проверьте прочность ответного вала машины: он часто слабее редукторного.
Что даёт эта позиция на машине. При 46 об/мин и моменте 620 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,76 м/с при тяговом усилии 3937 Н; через шкив ⌀250 мм на выходной вал придёт около 4960 Н радиальной нагрузки. По мощности 3 кВт сразу считаются две вещи: посадочный фланец IEC 100 и рабочий ток порядка 6,9 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. Тихоходный вал проворачивается за 1,3 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Корпус один, передаточные разные: у Varvel RV 33 их 56, от 6,57 до 145,14. Это исполнение 28-е по счёту: следующая ступень вниз по скорости — i=35,62 (41 об/мин), вверх — i=30,22 (48 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 3 кВт — 10-я мощность из 12. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Эту позицию закрываем двумя путями: поставкой оригинала Varvel RV 33 и нашим ZR 858 с теми же присоединительными размерами.

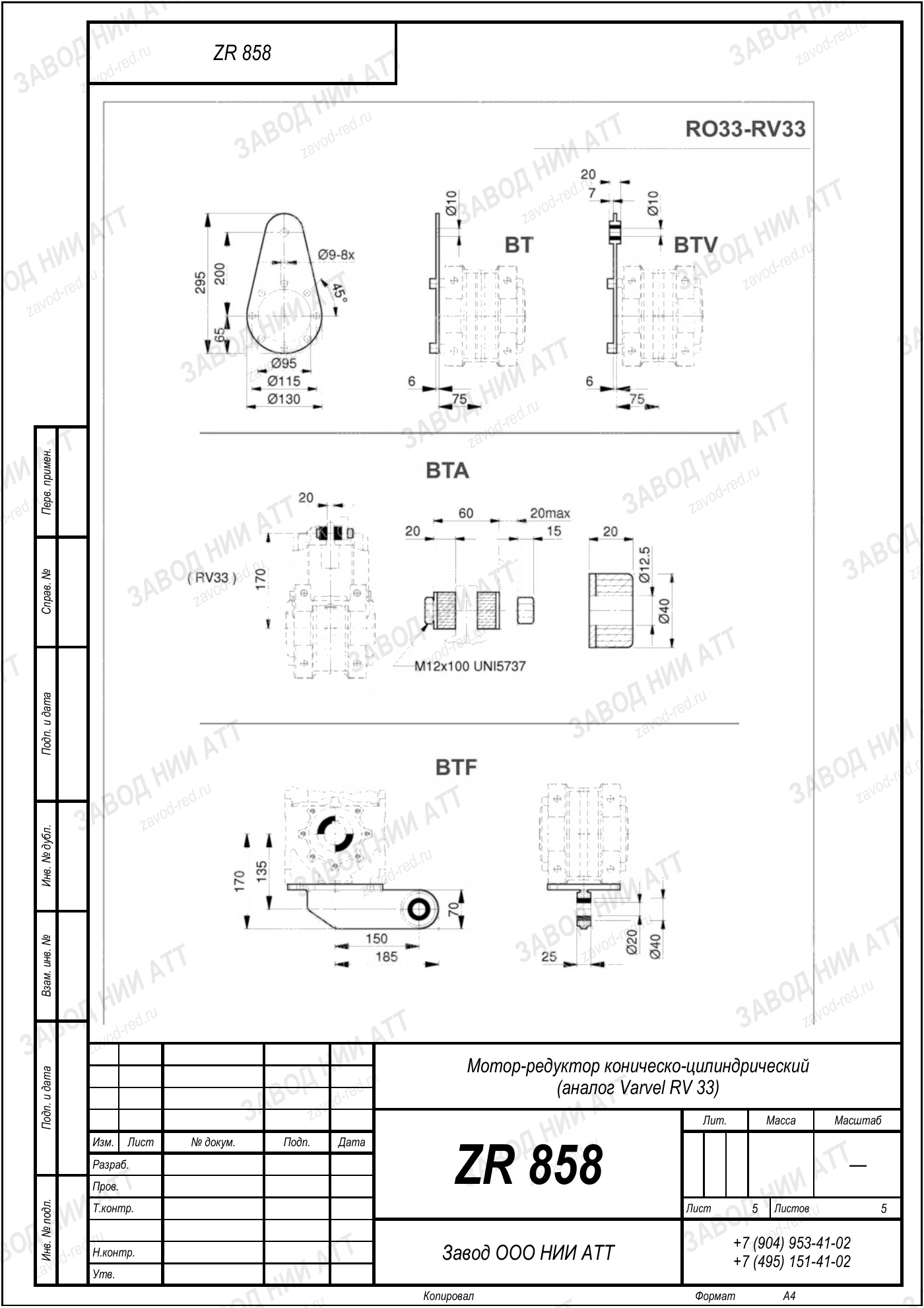

Габаритный и присоединительный чертёж модели Varvel RV 33 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Varvel RV 33 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | RV | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 33 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=30,28 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 3 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–5,5 кВт |
| Момент на выходе | 620 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RO 33, MRN 33, MRD 33 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 30,28 — отсюда 46 об/мин на выходе, и мощность двигателя 3 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Замена по нашему каталогу — ZR 858. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 33 у производителя есть обозначения RO 33, MRN 33, MRD 33 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RO33, MRN33, MRD33. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 858 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
В ряду Varvel RV 33 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Чтобы ZR 858 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. После обкатки проверьте затяжку лап и фланца: на пусковых моментах крепёж вытягивается.
Те же присоединительные размеры Varvel RV 33, соседний шаг по передаточному числу:
На выходном валу 46 об/мин при стандартных 1450 об/мин на входе. Передаточное 30,28 — это отношение входной скорости к выходной.
Номинальный момент на выходе 620 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 3 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 858 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 46 об/мин, соседние по ряду — свои значения.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
У Varvel RV 33 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 46 об/мин на выходе и момент 620 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 858.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel RV 33 · 3 кВт, i=30,28 (эта позиция) | ZR 858 |
| Varvel RV 33 · прочие исполнения (0,1–5,5 кВт, i=7–145) | ZR 858 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
