Это тихоходное исполнение Varvel RV 23: передаточное i=131,87 с двигателем 0,12 кВт даёт 10 об/мин на выходе при моменте 110 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Позиция закрывает приводы густых сред: шнеки, скребковые транспортёры, мешалки; момент средний, рассчитан на привод транспортёров средней производительности и мешалок. Учтите: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 10 об/мин и моменте 110 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,21 м/с при тяговом усилии 550 Н; через шкив ⌀200 мм на выходной вал придёт около 1100 Н радиальной нагрузки. Двигатель 0,12 кВт с фланцем IEC 63 тянет 0,5 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Оборот за 6 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Под нужные обороты у Varvel RV 23 есть из чего выбрать: 29 передаточных, от 5,81 до 131,87. Это исполнение 29-е по счёту: вверх — i=121,48 (12 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,12 кВт — 1-я мощность из 10. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Под заказ идёт оригинальный Varvel RV 23, со склада — ZR 848: сажается на то же место, раму переделывать не нужно.

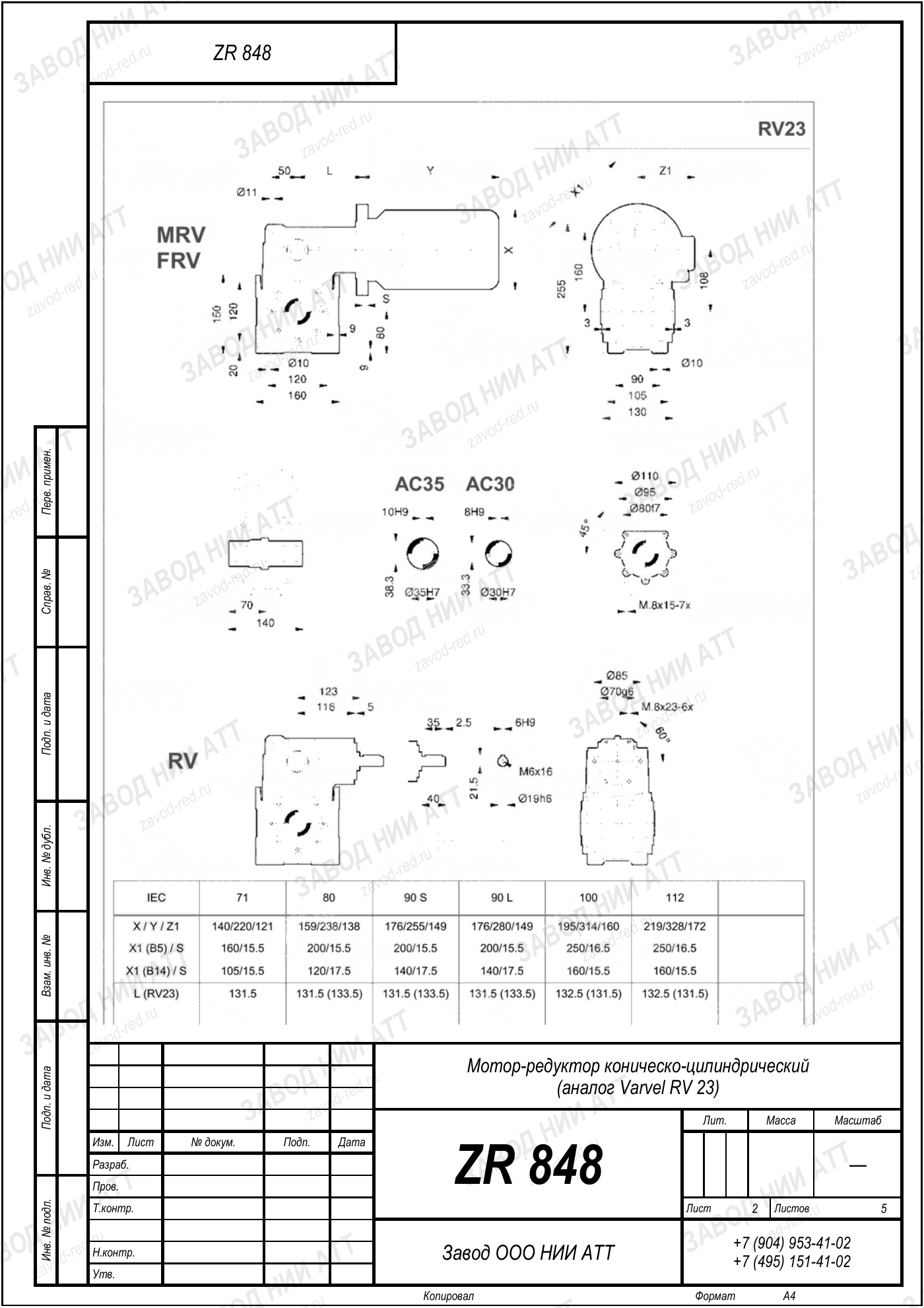

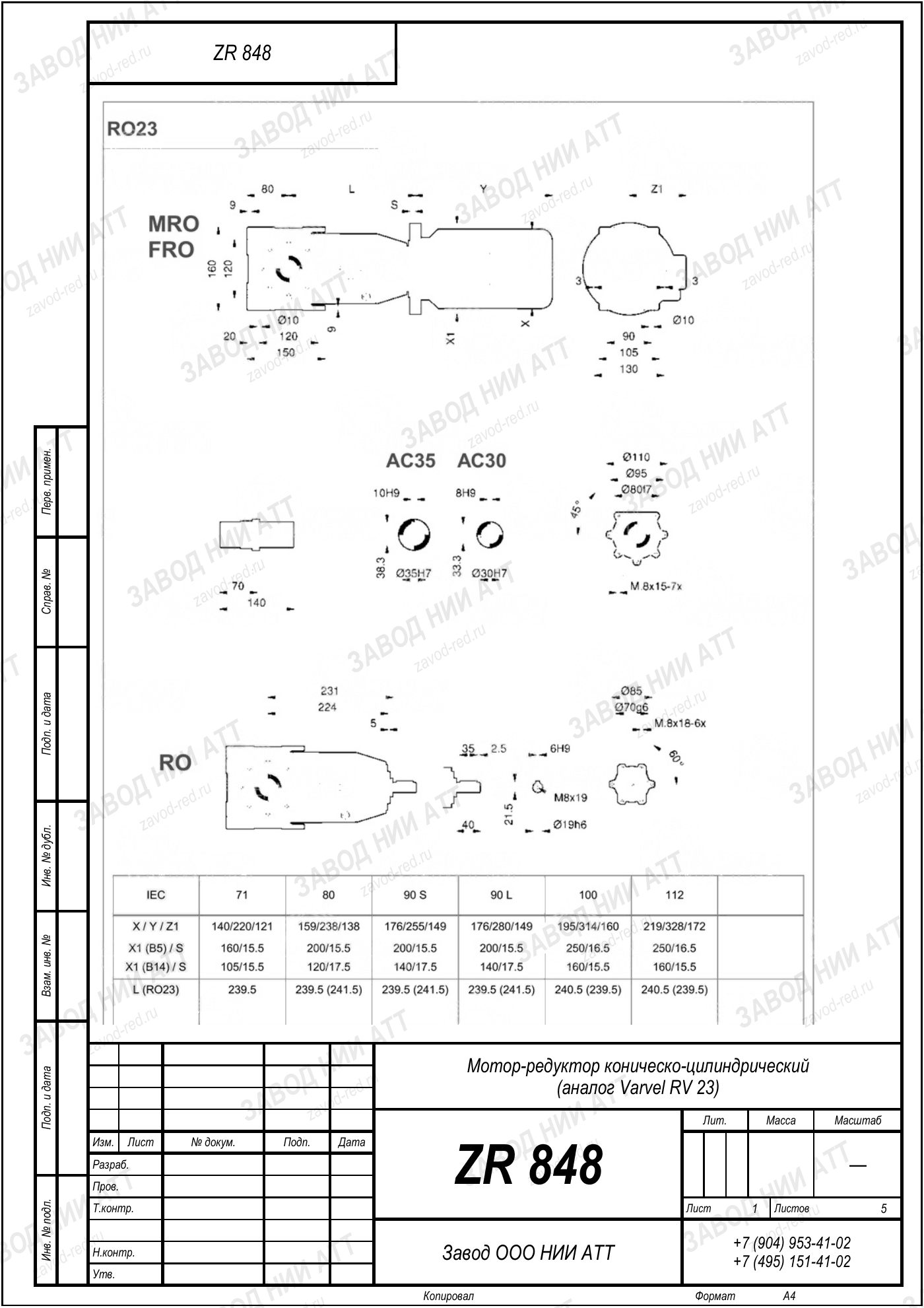

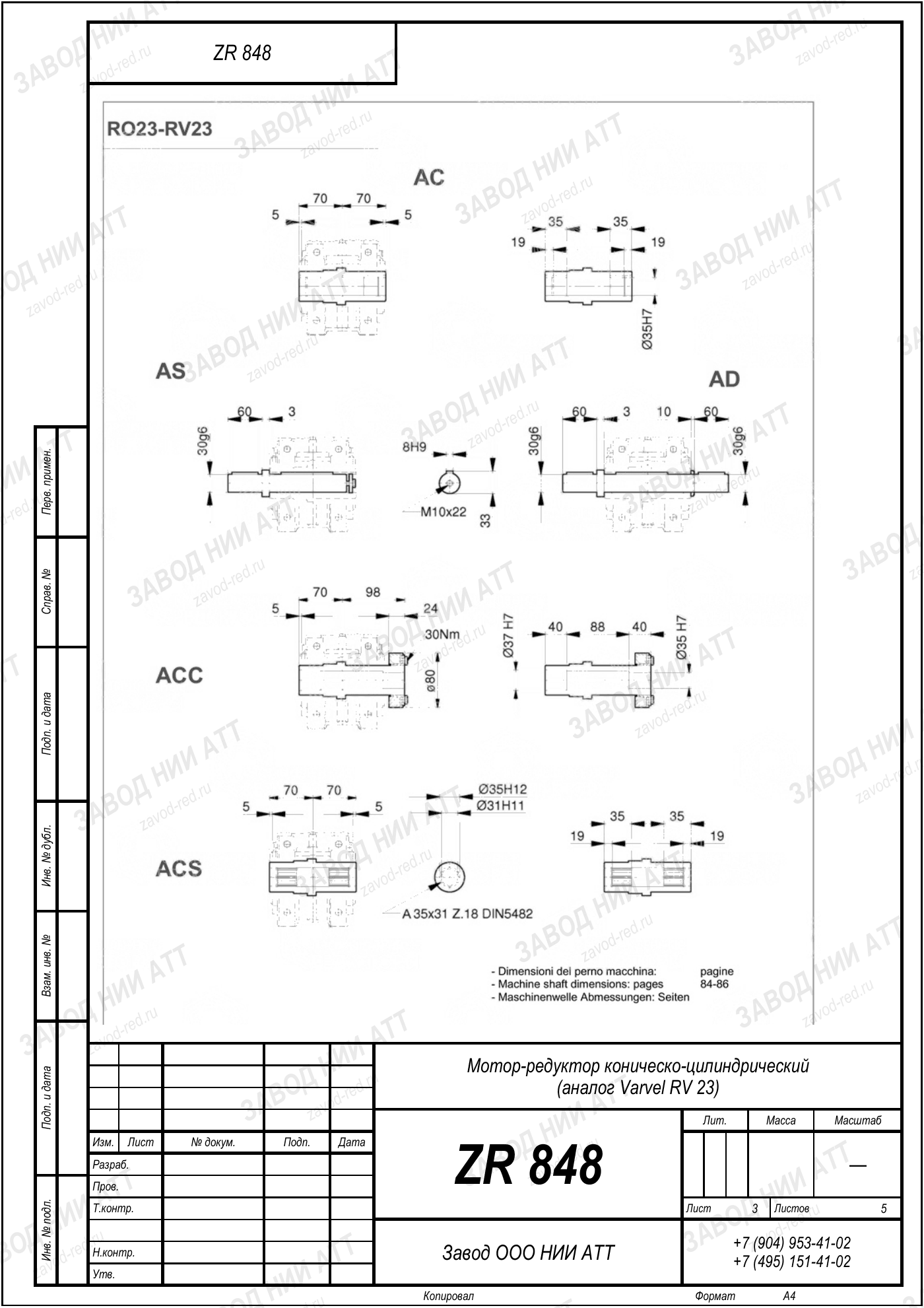

Габаритный и присоединительный чертёж модели Varvel RV 23 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Varvel RV 23 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | RV | определяет устройство передачи между входным и выходным валом — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 23 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=131,87 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 0,12 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,1–3 кВт |
| Момент на выходе | 110 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRD 23, RO 23, MRN 23 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 131,87 — отсюда 10 об/мин на выходе, и мощность двигателя 0,12 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 848: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 23 у производителя есть обозначения MRD 23, RO 23, MRN 23 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD23, RO23, MRN23. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 848 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду Varvel RV 23 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Присоединительные размеры у ZR 848 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Те же присоединительные размеры Varvel RV 23, соседний шаг по передаточному числу:
На выходном валу 10 об/мин при стандартных 1450 об/мин на входе. Передаточное 131,87 — это отношение входной скорости к выходной.
Номинальный момент на выходе 110 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 0,12 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 848 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Varvel RV 23 обороты другие: выше передаточное — медленнее вал и больше момент.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
В ряду Varvel RV 23 десятки исполнений, и путают их часто. Эта позиция — тихоходное исполнение: 10 об/мин на выходе и момент 110 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 848.
