Ступень i=83,69 в корпусе Varvel RV 13 с двигателем 0,18 кВт даёт 10 об/мин при моменте 165 Н·м; по классу это тихоходное исполнение. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Скорость под густых сред: шнеки, скребковые транспортёры, мешалки; момент средний — это уровень привода транспортёров средней производительности и мешалок. Оговорка: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 10 об/мин и моменте 165 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,13 м/с при тяговом усилии 1320 Н; через шкив ⌀200 мм на выходной вал придёт около 1650 Н радиальной нагрузки. Фланец под этот двигатель — IEC 63, ток в линии около 0,6 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,18 кВт. На один оборот тихоходного вала уходит 6 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Под нужные обороты у Varvel RV 13 есть из чего выбрать: 27 передаточных, от 5,36 до 106,38. Это исполнение 25-е по счёту: следующая ступень вниз по скорости — i=97,81 (15 об/мин), вверх — i=72,54 (20 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,18 кВт — 2-я мощность из 10. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Кроме оригинала Varvel RV 13 предлагаем ZR 838 — тот же габарит и крепление, срок поставки короче.

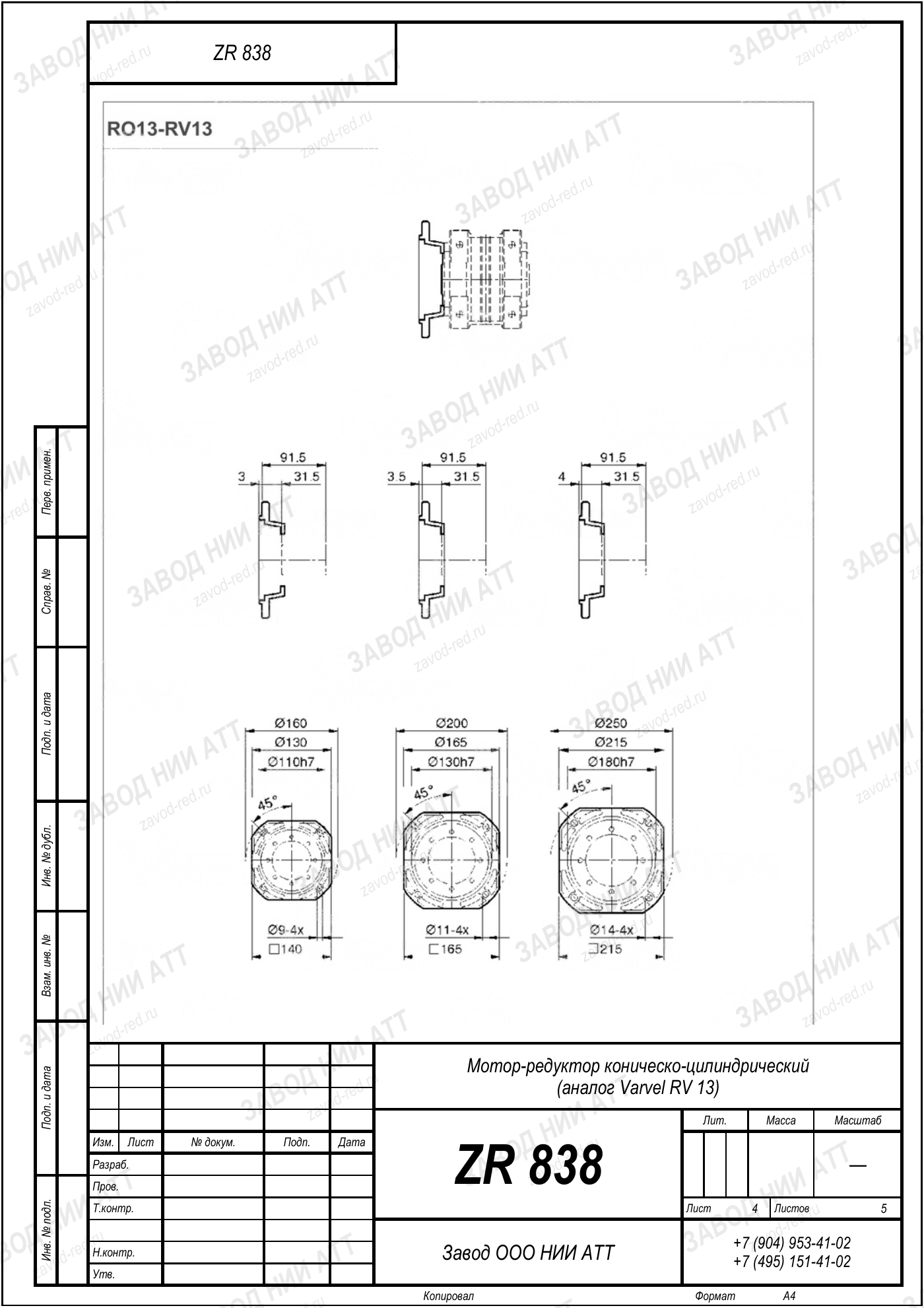

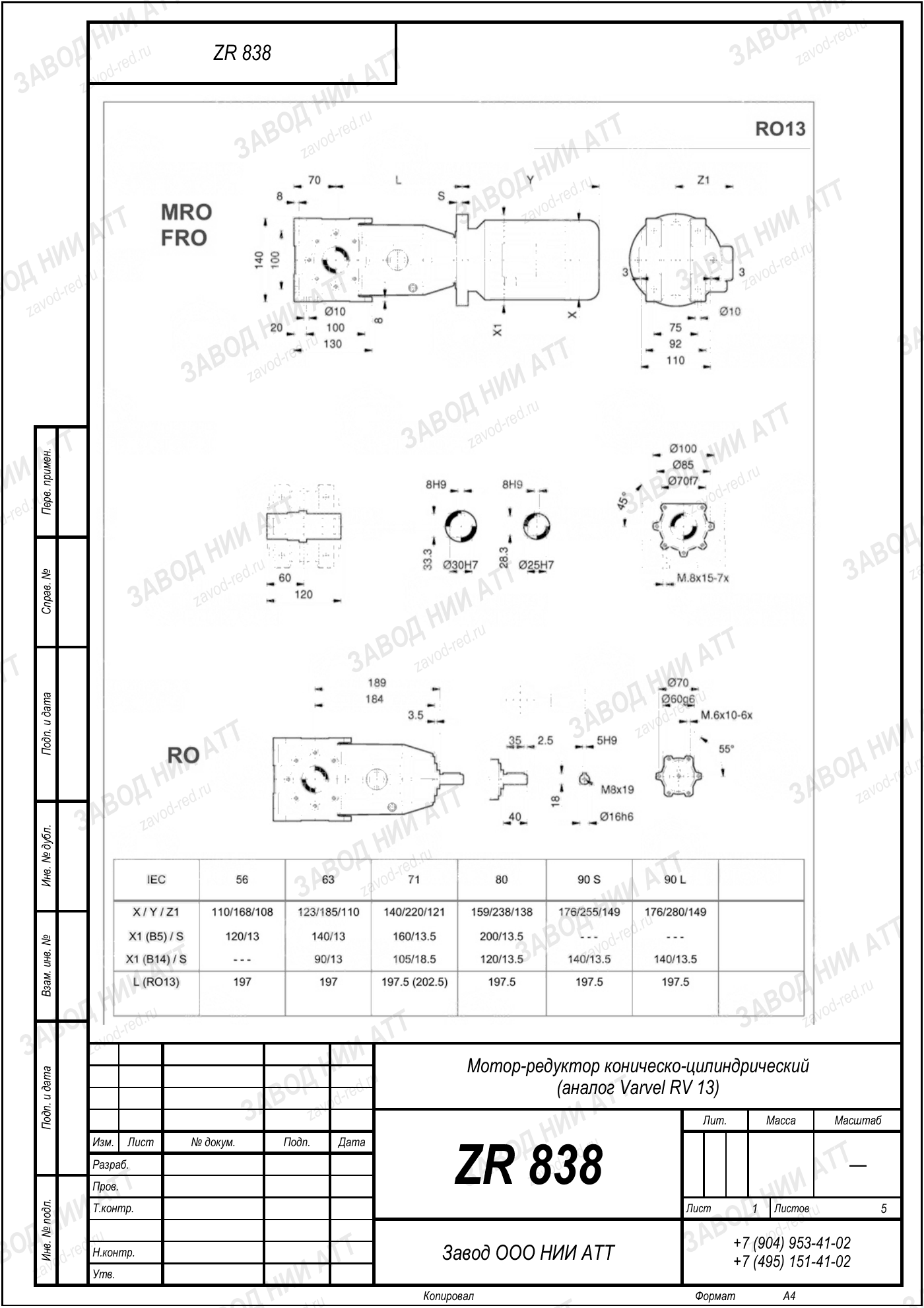

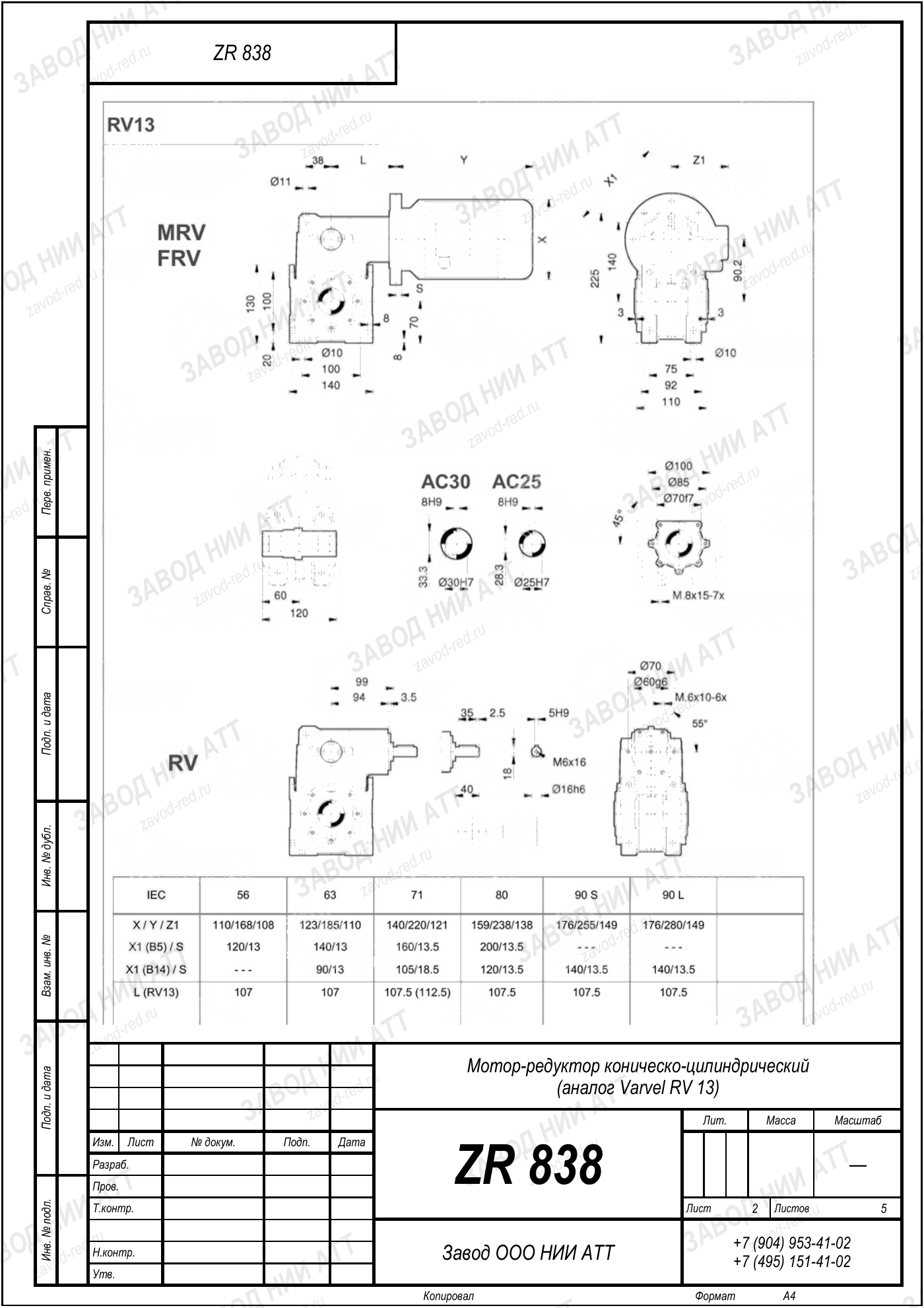

Габаритный и присоединительный чертёж модели Varvel RV 13 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Varvel RV 13 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | RV | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 13 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=83,69 | жёстко привязано к этому исполнению; у модели в целом — ряд см. модель |
| Мощность двигателя | 0,18 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 165 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RO 13, MRN 13 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 83,69 — отсюда 10 об/мин на выходе, и мощность двигателя 0,18 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Наш аналог: ZR 838. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 13 у производителя есть обозначения RO 13, MRN 13 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RO13, MRN13. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 838 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
У Varvel RV 13 десятки исполнений, и путают их по четырём величинам. Пройдите список до оформления заказа.
Подбираем ZR 838 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Масло, уплотнения, периодичность осмотра — под тихоходное исполнение всё это считают отдельно. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
В обозначении Varvel RV 13 меняется передаточное число — габарит и крепление прежние:
На выходном валу 10 об/мин при стандартных 1450 об/мин на входе. Передаточное 83,69 — это отношение входной скорости к выходной.
Номинальный момент на выходе 165 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,18 кВт. Дайте параметры мотора, посчитаем.
Если привод встал, ставьте ZR 838: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Отличают позиции передаточное и мощность. Здесь выход 10 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Varvel RV 13 — корпус и посадочные останутся теми же.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Внешне позиции Varvel RV 13 не различить: разница внутри, в передаче. Эта позиция — тихоходное исполнение: 10 об/мин на выходе и момент 165 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 838.
| Импортное исполнение | Замена ZR |
|---|---|
| Varvel RV 13 · 0,18 кВт, i=83,69 (эта позиция) | ZR 838 |
| Varvel RV 13 · прочие исполнения (0,1–3 кВт, i=5–106) | ZR 838 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
