Перед вами тихоходное исполнение ряда Varvel RO 53: i=174,19 с двигателем 1,5 кВт, выход 8,1 об/мин при моменте 1770 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Скорость этой позиции востребована в приводах шнеков, мешалок густых сред, скребковых конвейеров. Момент очень высокий: рабочая зона — привод тяжёлого дробильного и смесительного оборудования, но нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта позиция на машине. При 8,1 об/мин и моменте 1770 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,17 м/с при тяговом усилии 8850 Н; через шкив ⌀200 мм на выходной вал придёт около 17700 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 3,7 А, а не по табличным 1,5 кВт; на посадку это не влияет, фланец остаётся IEC 90. 7,4 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Под нужные обороты у Varvel RO 53 есть из чего выбрать: 57 передаточных, от 7,21 до 5240. Это исполнение 28-е по счёту: следующая ступень вниз по скорости — i=183 (7,9 об/мин), вверх — i=164,34 (8,8 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 1,5 кВт — 8-я мощность из 17. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Кроме оригинала Varvel RO 53 предлагаем ZR 888 — тот же габарит и крепление, срок поставки короче.

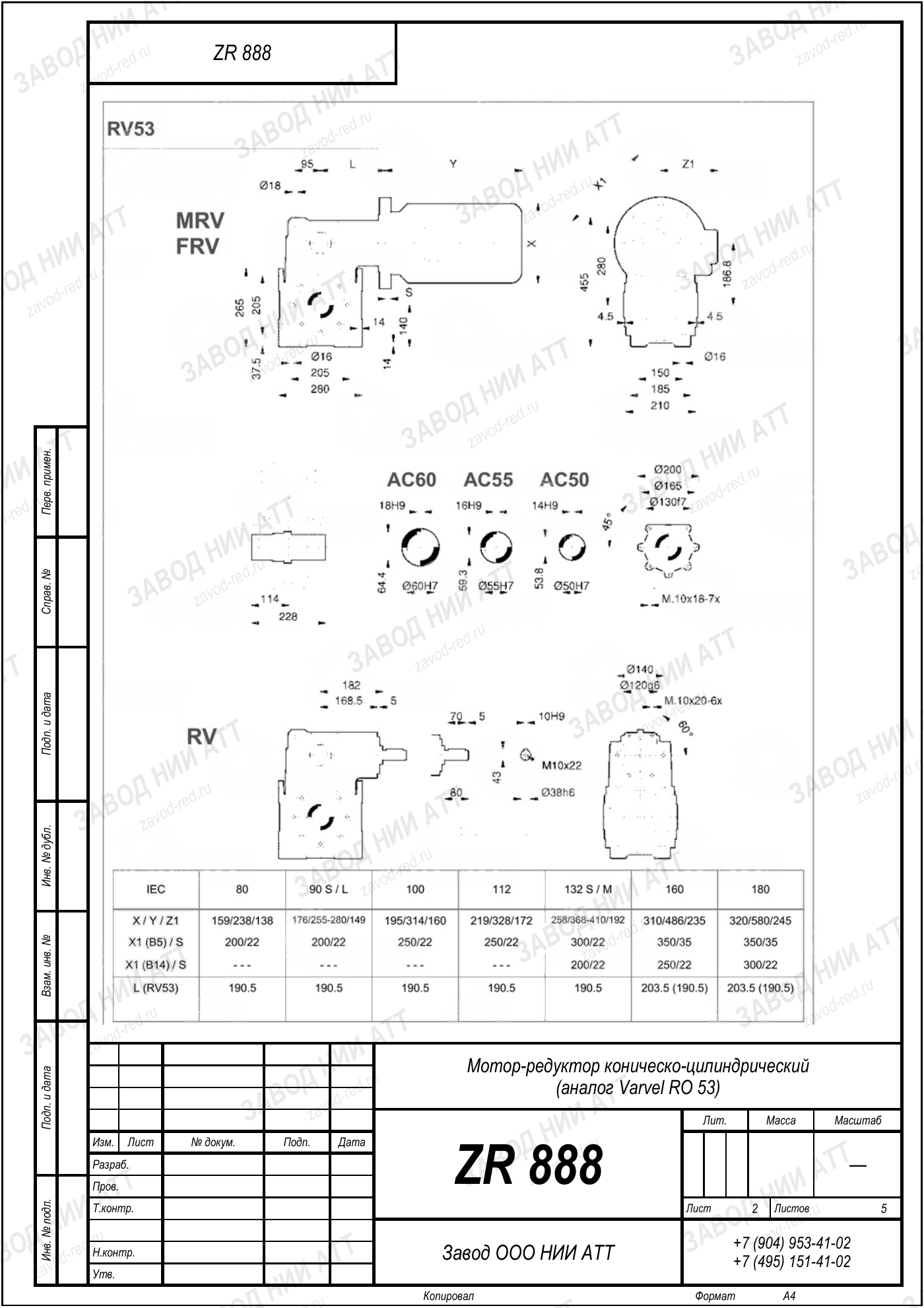

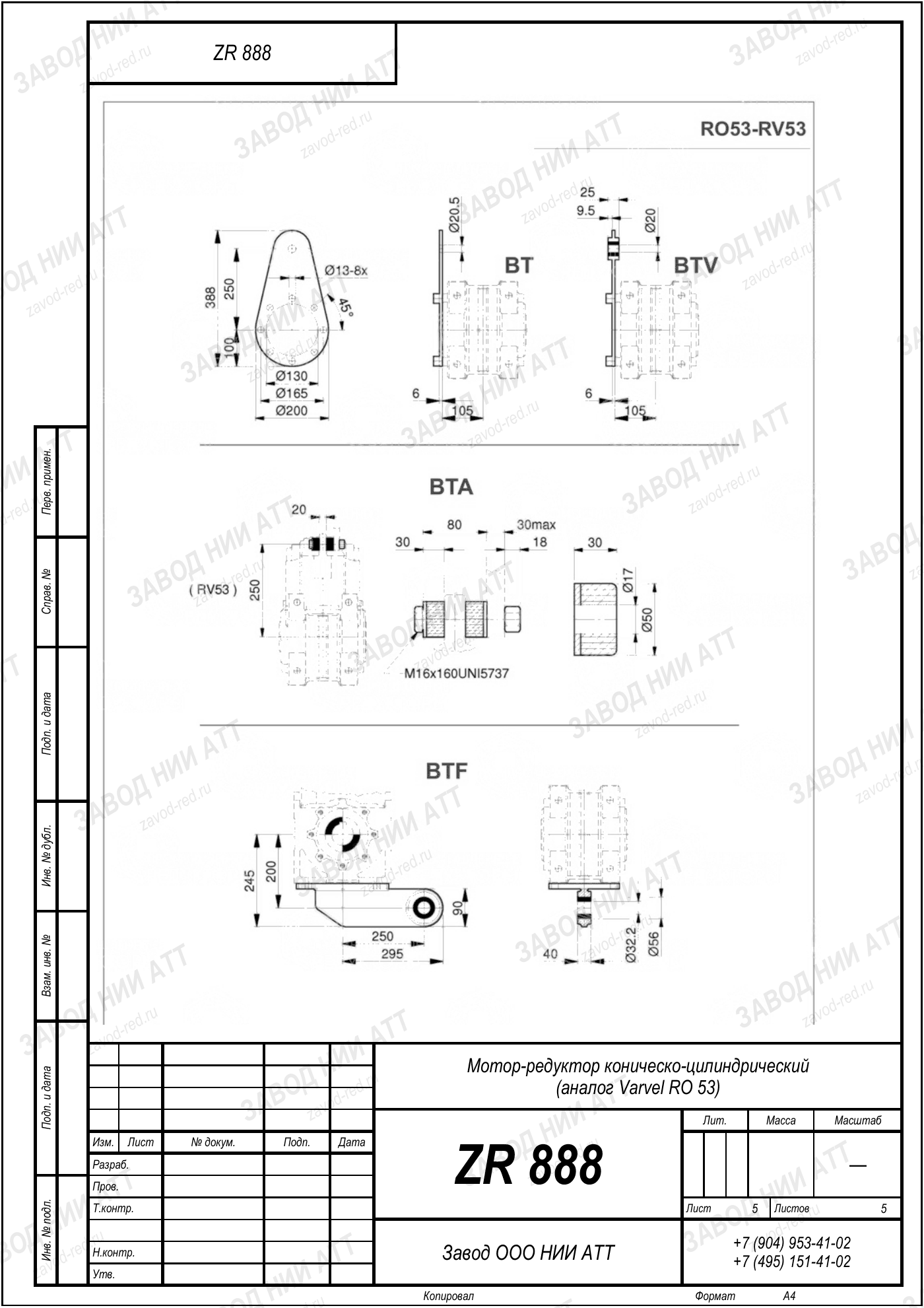

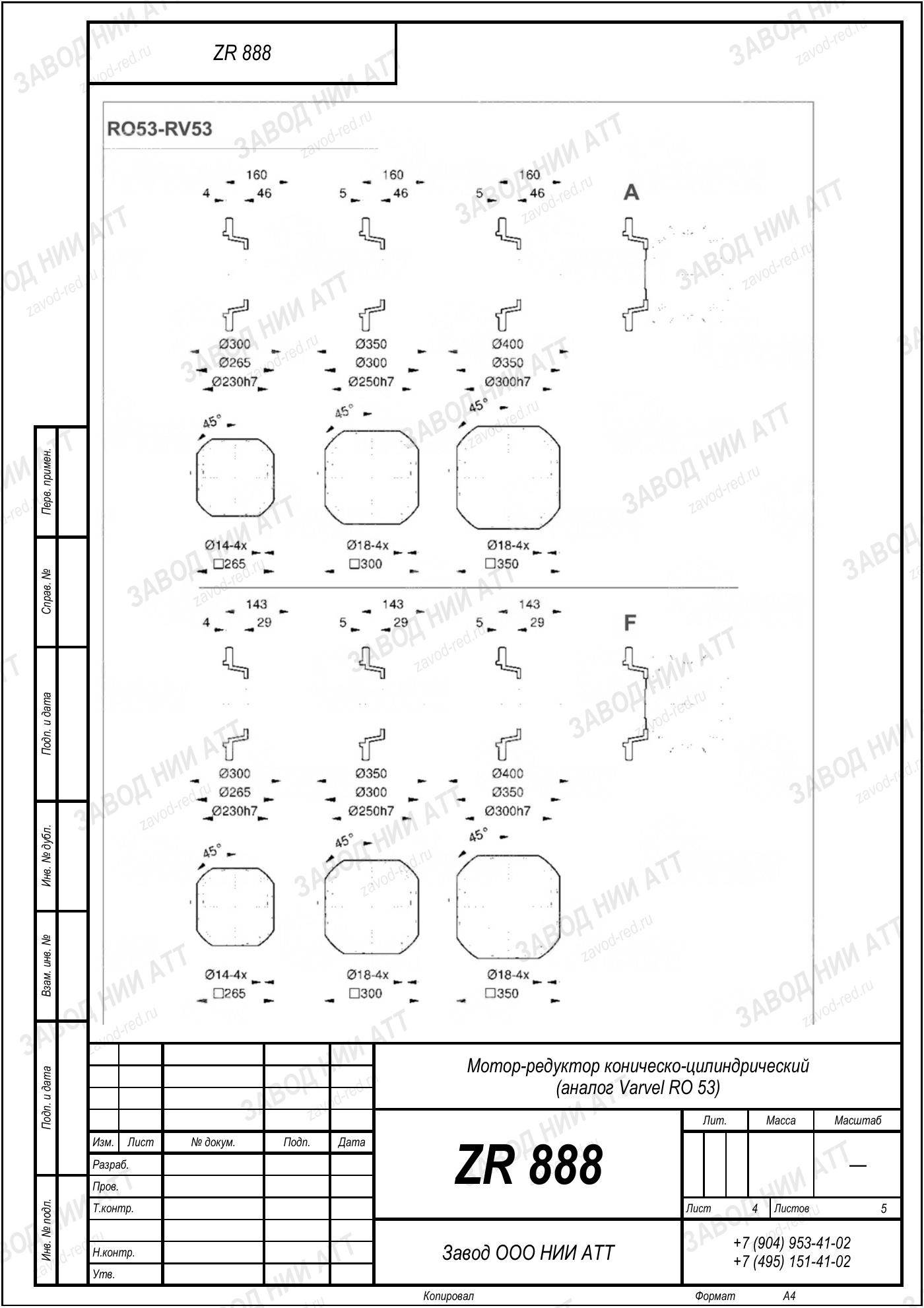

Габаритный и присоединительный чертёж модели Varvel RO 53 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Varvel RO 53 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | RO | одна серия — одна схема передачи, здесь коническо-цилиндрический |
|---|---|---|
| Типоразмер | 53 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=174,19 | одно из значений ряда см. модель, в котором выпускается эта модель |
| Мощность двигателя | 1,5 кВт | в этом исполнении; остальные сборки той же модели идут с двигателями 0,4–22 кВт |
| Момент на выходе | 1770 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RV 53, MRN 53, MRD 53 | другие обозначения этого производителя |
| Обозначения модели | RO 53, RV 53 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 174,19 — отсюда 8,1 об/мин на выходе, и мощность двигателя 1,5 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
По нашему ряду это ZR 888; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как RO 53, RV 53 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RO53, RV53. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 53 у производителя есть обозначения RV 53, MRN 53, MRD 53 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RV53, MRN53, MRD53. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 888 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Varvel RO 53 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Аналог ZR 888 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Обороты на выходе другие — и обслуживание другое: тихоходное исполнение по общей таблице ряда не обслуживают. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
Ближайшие передаточные в ряду Varvel RO 53 — габарит общий, обороты на выходе другие:
На выходном валу 8,1 об/мин при стандартных 1450 об/мин на входе. Передаточное 174,19 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1770 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 1,5 кВт. Дайте параметры мотора, посчитаем.
Если привод встал, ставьте ZR 888: посадочное место то же, а выходные обороты выводим на прежние передаточным, момент — мощностью двигателя.
Отличают позиции передаточное и мощность. Здесь выход 8,1 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Varvel RO 53 — корпус и посадочные останутся теми же.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Каталог Varvel RO 53 — это ряд из десятков позиций с общим корпусом. Эта позиция — тихоходное исполнение: 8,1 об/мин на выходе и момент 1770 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 888.
