Varvel RO 33 i=76,56 с двигателем 0,25 кВт — тихоходное исполнение. Выходной вал вращается со скоростью 11 об/мин при моменте 210 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Обороты подходят для густых сред: шнеки, скребковые транспортёры, мешалки. Момент здесь высокий — рабочий диапазон для нагруженных конвейеров, норий и подъёмников; слабым звеном обычно оказывается вал самой машины, а не редуктора.
Что даёт эта позиция на машине. При 11 об/мин и моменте 210 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,14 м/с при тяговом усилии 1680 Н; через шкив ⌀200 мм на выходной вал придёт около 2100 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 0,8 А, а не по табличным 0,25 кВт; на посадку это не влияет, фланец остаётся IEC 71. Оборот за 5,5 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. На один типоразмер Varvel RO 33 приходится 56 передаточных: нижняя граница 6,57, верхняя 145,14. Это исполнение 44-е по счёту: следующая ступень вниз по скорости — i=90,04 (16 об/мин), вверх — i=76,37 (19 об/мин). По двигателю ряд идёт от 0,12 до 5,5 кВт, здесь 0,25 кВт — 3-я мощность из 12. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Varvel RO 33 поставляем под заказ; наш аналог — ZR 858, встаёт на штатное место без переделки рамы.

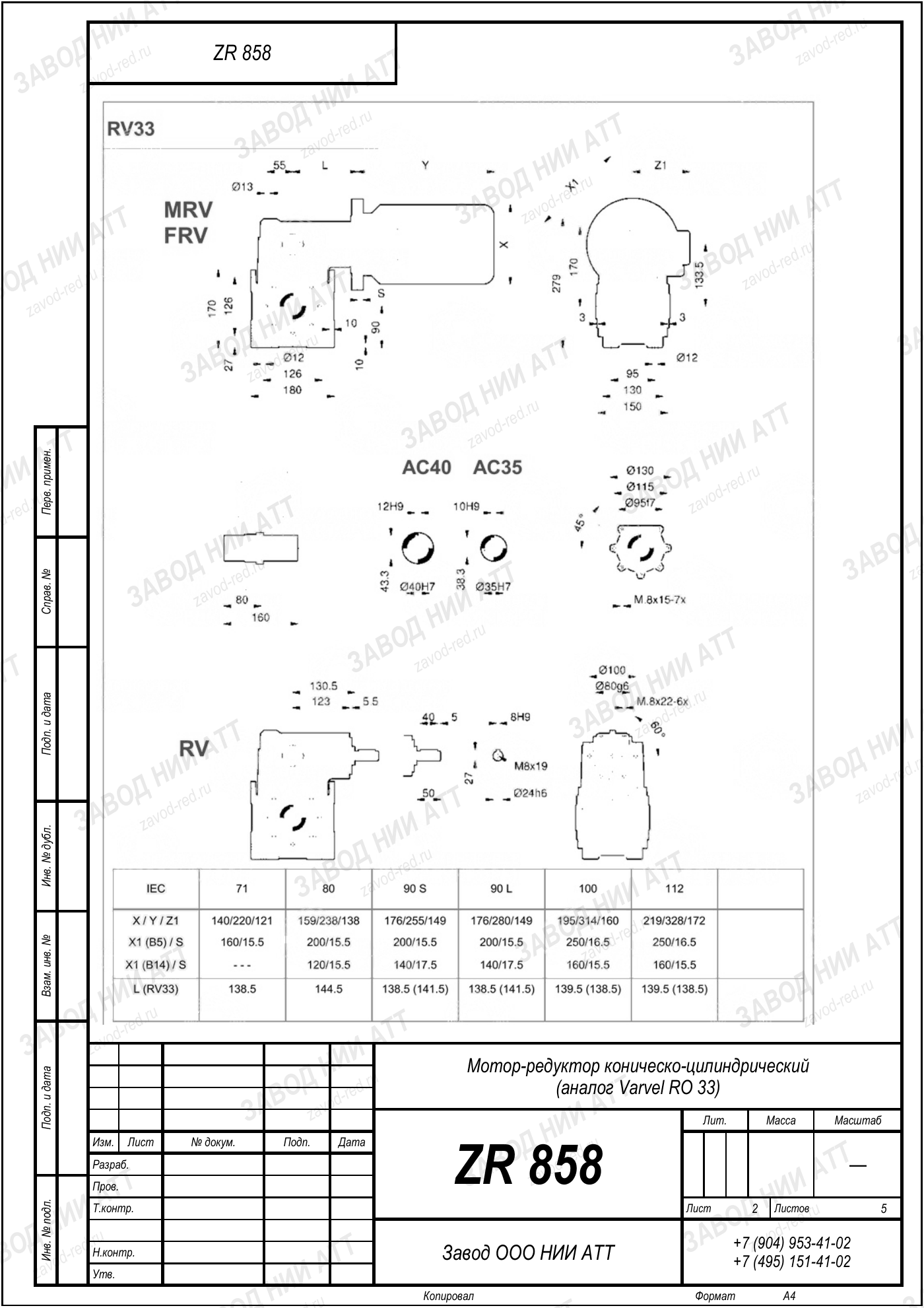

Габаритный и присоединительный чертёж модели Varvel RO 33 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Varvel RO 33 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | RO | указывает, какой передачей понижаются обороты — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 33 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Передаточное число | i=76,56 | задано набором зубчатых колёс этого исполнения; по модели выбирают из см. модель |
| Мощность двигателя | 0,25 кВт | у этого исполнения; та же модель собирается и под 0,1–5,5 кВт |
| Момент на выходе | 210 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RV 33, MRN 33, MRD 33 | другие обозначения этого производителя |
| Обозначения модели | RO 33, RV 33 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 76,56 — отсюда 11 об/мин на выходе, и мощность двигателя 0,25 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
По нашему ряду это ZR 858; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как RO 33, RV 33 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RO33, RV33. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 33 у производителя есть обозначения RV 33, MRN 33, MRD 33 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RV33, MRN33, MRD33. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 858 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Varvel RO 33 они другие.
Подбираем ZR 858 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Регламент задаёт скорость: исполнение здесь тихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Соседи Varvel RO 33 по ряду — корпус общий, внутри другой комплект передач:
На выходном валу 11 об/мин при стандартных 1450 об/мин на входе. Передаточное 76,56 — это отношение входной скорости к выходной.
Номинальный момент на выходе 210 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 0,25 кВт — пришлите данные, посчитаем.
Переходная плита не понадобится: ZR 858 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 11 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Позиции Varvel RO 33 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — тихоходное исполнение: 11 об/мин на выходе и момент 210 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 858 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
