В этой позиции Varvel RO 23 стоит ступень i=5,81 с двигателем 3 кВт: рабочая скорость 241 об/мин при моменте 119 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Скорость этой позиции востребована в приводах центрифуг, дымососов и машин с маховиком. Момент средний: рабочая зона — привод конвейеров средней ширины и мешалок жидких сред, но запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта позиция на машине. При 241 об/мин и моменте 119 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 5,05 м/с при тяговом усилии 595 Н; через шкив ⌀250 мм на выходной вал придёт около 952 Н радиальной нагрузки. Двигатель 3 кВт с фланцем IEC 100 тянет 6,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. 0,2 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Ряд по Varvel RO 23 перекрывает 5,81…131,87 — это 29 ступеней. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=6,58 (220 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 3 кВт — 10-я мощность из 10. Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Оригинал Varvel RO 23 везём под заказ. Наш ZR 848 повторяет посадочные размеры — основание и обвязка остаются прежними.

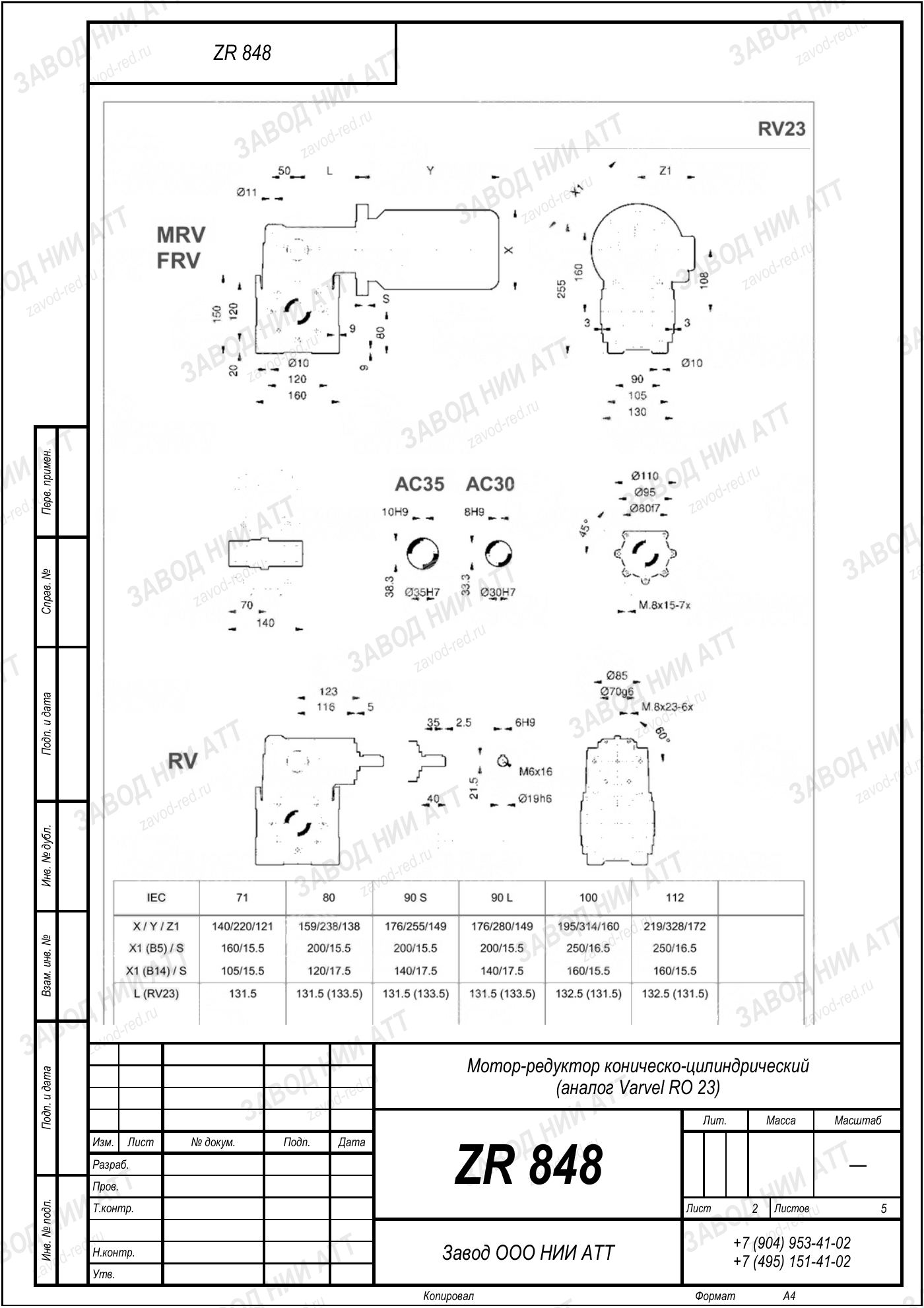

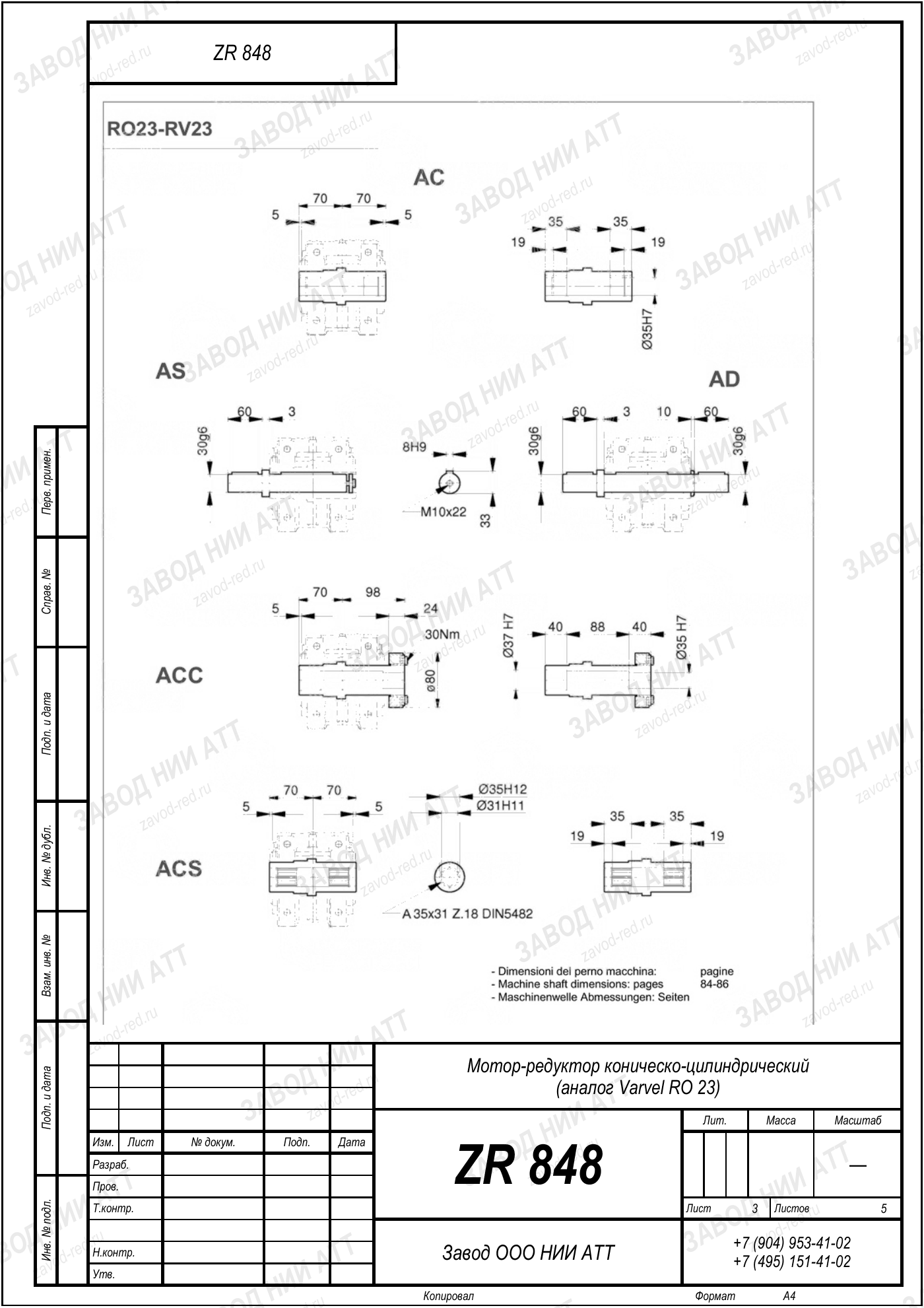

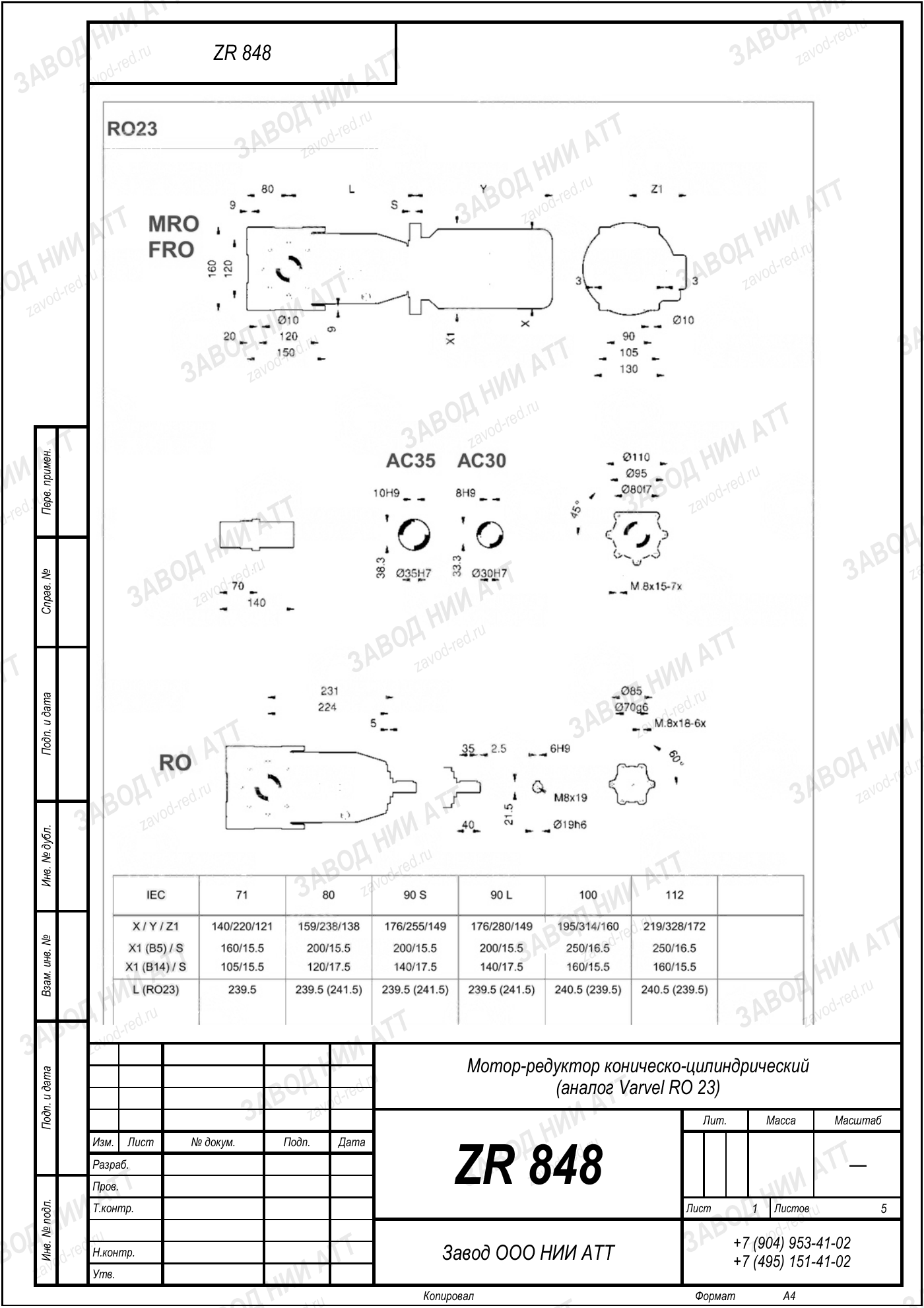

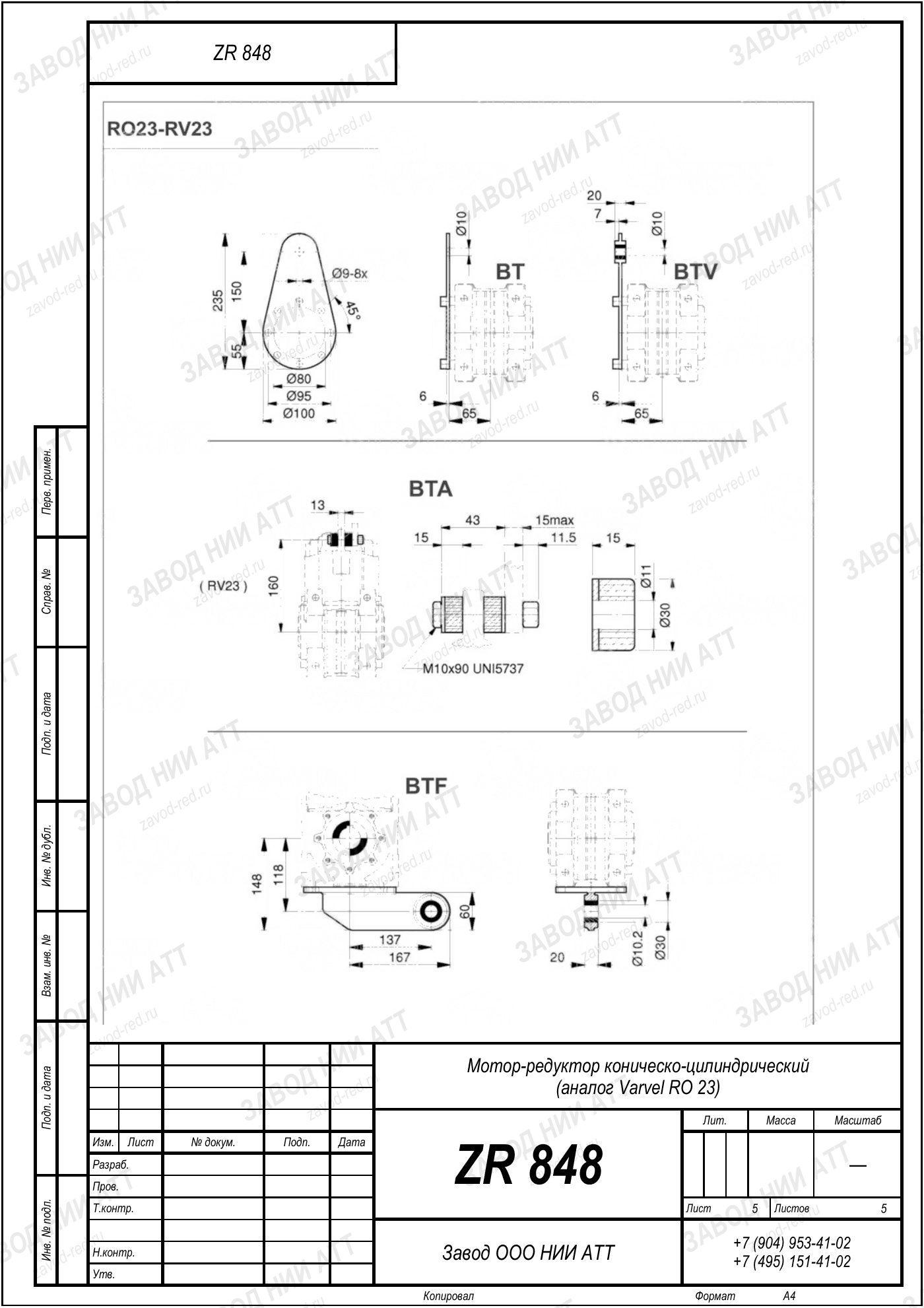

Габаритный и присоединительный чертёж модели Varvel RO 23 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка Varvel RO 23 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | RO | кинематическая схема редуктора — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 23 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=5,81 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 3 кВт | для этой позиции; вся линейка модели укладывается в 0,1–3 кВт |
| Момент на выходе | 119 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRD 23, RV 23, MRN 23 | другие обозначения этого производителя |
| Обозначения модели | RO 23, RV 23 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 5,81 — отсюда 241 об/мин на выходе, и мощность двигателя 3 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Наш аналог: ZR 848. Подбор ведём от момента и оборотов вашей машины.
Производитель обозначает эту машину как RO 23, RV 23 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RO23, RV23. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 23 у производителя есть обозначения MRD 23, RV 23, MRN 23 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD23, RV23, MRN23. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 848 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Заказ по одному названию Varvel RO 23 обычно и приводит к пересорту. Нужны четыре числа с шильда.
Подбираем ZR 848 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Масло, уплотнения, периодичность осмотра — под быстроходное исполнение всё это считают отдельно. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Тот же Varvel RO 23, другое передаточное — корпус и присоединительные размеры совпадают:
На выходном валу 241 об/мин при стандартных 1450 об/мин на входе. Передаточное 5,81 — это отношение входной скорости к выходной.
Номинальный момент на выходе 119 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Другую мощность поставить можно, скорость на выходе от неё не зависит — а вот момент и сервис-фактор изменятся: сейчас всё сведено под 3 кВт. Пришлите данные мотора — посчитаем, что получится.
ZR 848 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Отличают позиции передаточное и мощность. Здесь выход 241 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Varvel RO 23 — корпус и посадочные останутся теми же.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
Каталог Varvel RO 23 — это ряд из десятков позиций с общим корпусом. Эта позиция — быстроходное исполнение: 241 об/мин на выходе и момент 119 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 848.
