В этой позиции Varvel RO 13 стоит ступень i=24,99 с двигателем 0,18 кВт: рабочая скорость 53 об/мин при моменте 33 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Обороты подходят для барабанных машин, насосов и наматывателей. Момент здесь небольшой — рабочий диапазон для небольших питателей, заслонок и лабораторных установок; сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Что даёт эта позиция на машине. При 53 об/мин и моменте 33 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,69 м/с при тяговом усилии 264 Н; через шкив ⌀160 мм на выходной вал придёт около 412 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 0,6 А, а не по табличным 0,18 кВт; на посадку это не влияет, фланец остаётся IEC 63. На один оборот тихоходного вала уходит 1,1 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Ряд по Varvel RO 13 перекрывает 5,36…106,38 — это 27 ступеней. Это исполнение 14-е по счёту: следующая ступень вниз по скорости — i=28,83 (50 об/мин), вверх — i=23,36 (62 об/мин). По двигателю ряд идёт от 0,12 до 3 кВт, здесь 0,18 кВт — 2-я мощность из 10. Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Varvel RO 13 и нашим ZR 838 с теми же присоединительными размерами.

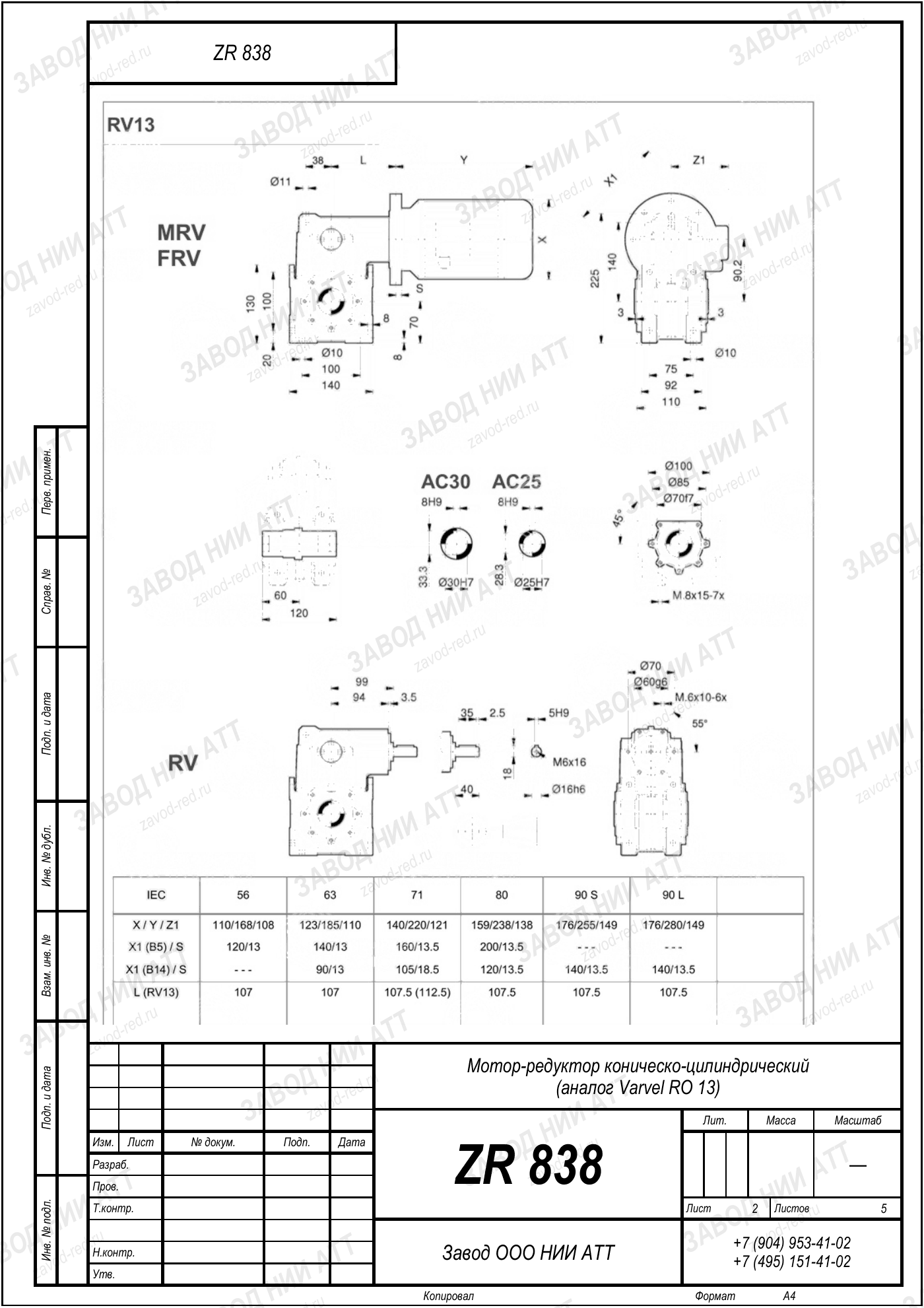

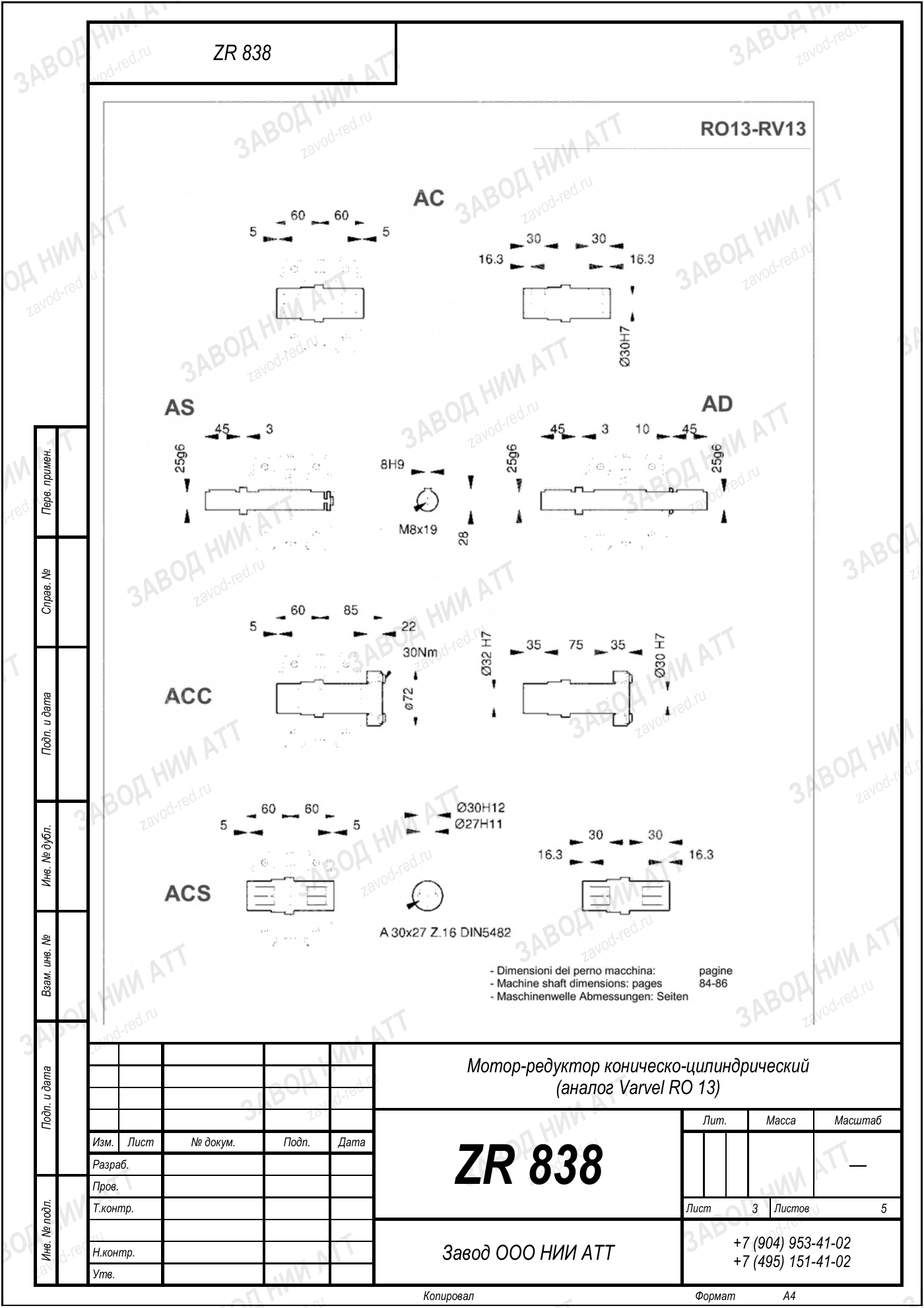

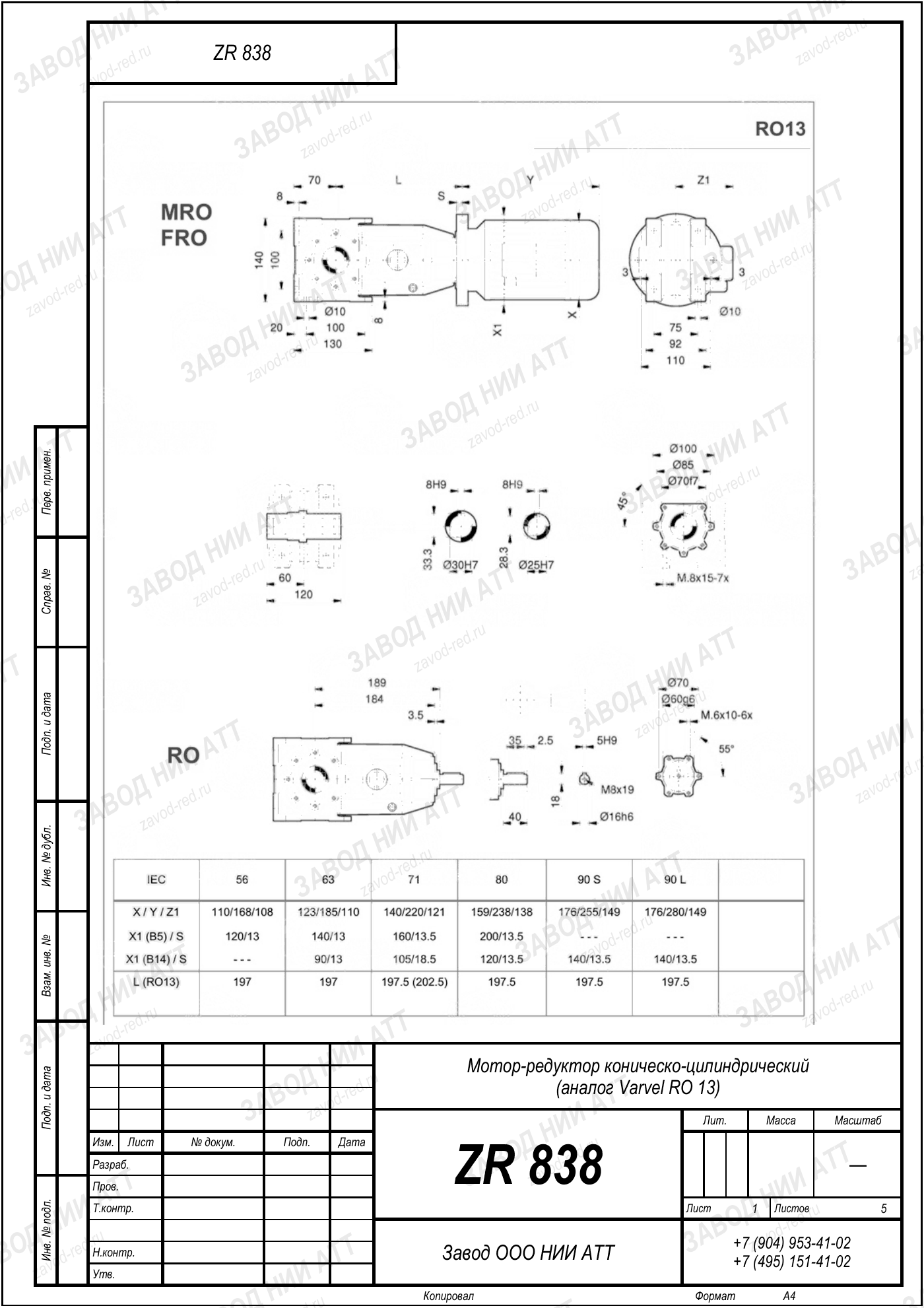

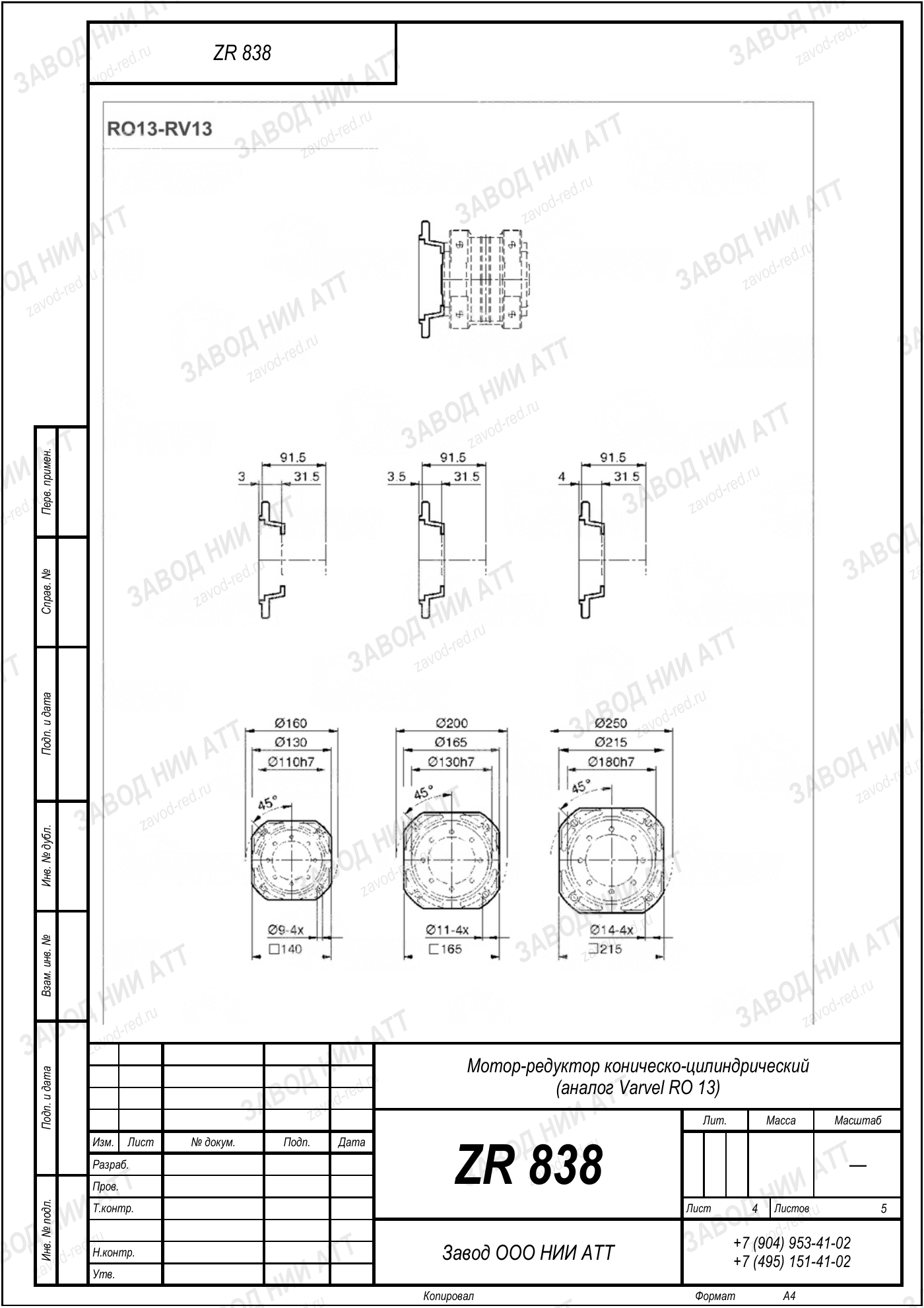

Габаритный и присоединительный чертёж модели Varvel RO 13 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении Varvel RO 13 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | RO | показывает, какая передача внутри корпуса — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 13 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Передаточное число | i=24,99 | подобрано под нужные выходные обороты; в пределах модели доступно см. модель |
| Мощность двигателя | 0,18 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–3 кВт |
| Момент на выходе | 33 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | RV 13, MRN 13 | другие обозначения этого производителя |
| Обозначения модели | RO 13, RV 13 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 24,99 — отсюда 53 об/мин на выходе, и мощность двигателя 0,18 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Этой позиции отвечает ZR 838 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как RO 13, RV 13 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: RO13, RV13. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 13 у производителя есть обозначения RV 13, MRN 13 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RV13, MRN13. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 838 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Varvel RO 13 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Присоединительные размеры у ZR 838 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднескоростное исполнение проверяют по своим порогам, а не по усреднённым для модели. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
Нужен другой момент на выходе — исполнения Varvel RO 13 с соседним передаточным, корпус общий:
На выходном валу 53 об/мин при стандартных 1450 об/мин на входе. Передаточное 24,99 — это отношение входной скорости к выходной.
Номинальный момент на выходе 33 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,18 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 838 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 53 об/мин — от них и пляшите при подборе Varvel RO 13.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Внешне позиции Varvel RO 13 не различить: разница внутри, в передаче. Эта позиция — среднескоростное исполнение: 53 об/мин на выходе и момент 33 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 838.
