В этой позиции Varvel MRN 52 стоит ступень i=15,48 с двигателем 7,5 кВт: рабочая скорость 92 об/мин при моменте 775 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Такие обороты ставят в приводы барабанных машин, насосов и наматывателей. Момент высокий для этого ряда — его хватает на привод тяжёлых транспортёров и элеваторов; сверьте сечение ответного вала — на таком моменте ломается именно он.
Особенность серии. Отличается от «голого» RN наличием фланцевого посадочного места и муфты под электродвигатель
Что даёт эта позиция на машине. При 92 об/мин и моменте 775 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,96 м/с при тяговом усилии 7750 Н; через шкив ⌀160 мм на выходной вал придёт около 9688 Н радиальной нагрузки. На монтаж уходят три цифры: 7,5 кВт, фланец IEC 132 и 15,5 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Время 0,7 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Корпус один, передаточные разные: у Varvel MRN 52 их 61, от 4,12 до 4954. Это исполнение 10-е по счёту: следующая ступень вниз по скорости — i=17,12 (85 об/мин), вверх — i=13,12 (111 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 7,5 кВт — 13-я мощность из 18. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Эту позицию закрываем двумя путями: поставкой оригинала Varvel MRN 52 и нашим ZR 686 с теми же присоединительными размерами.

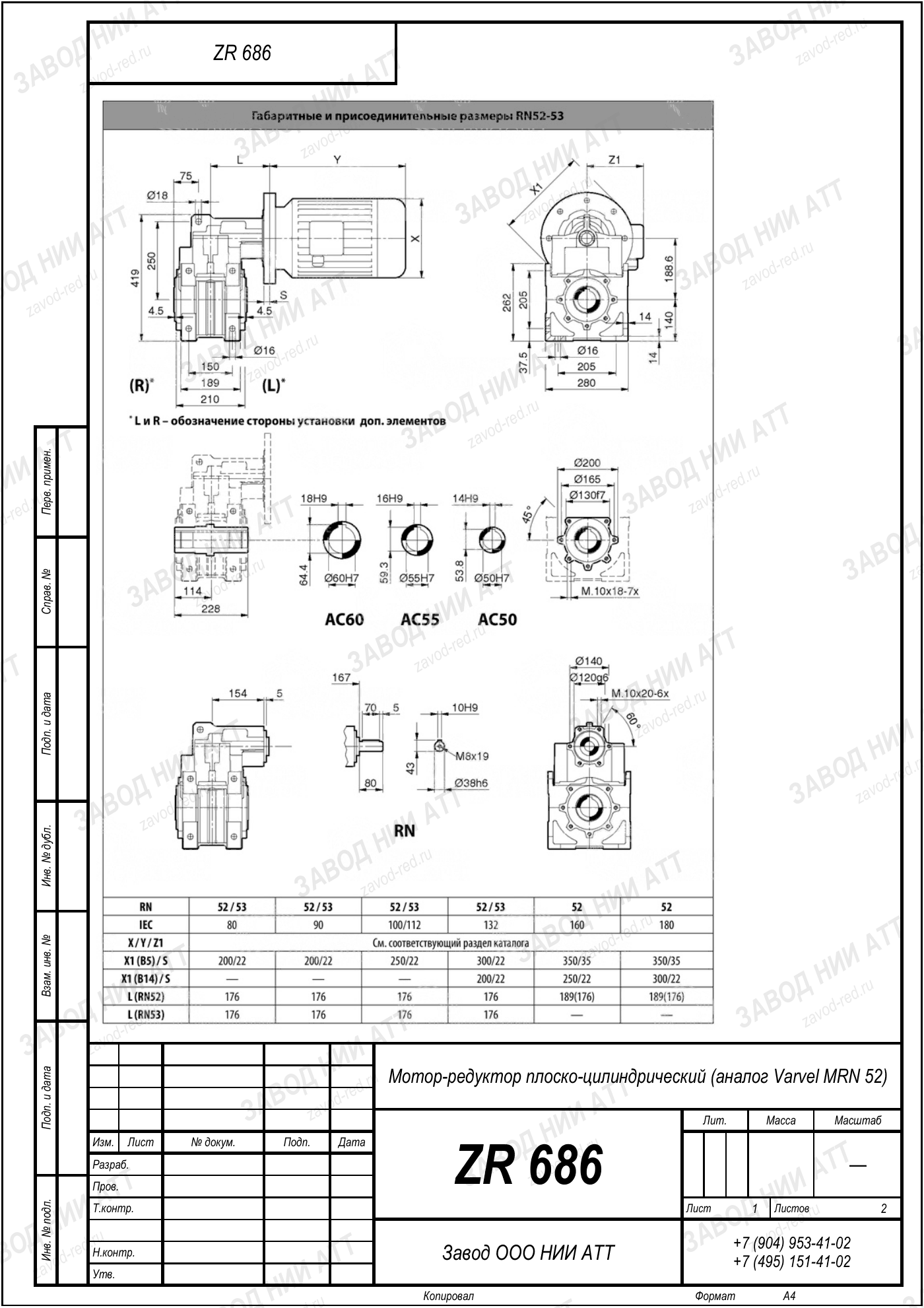

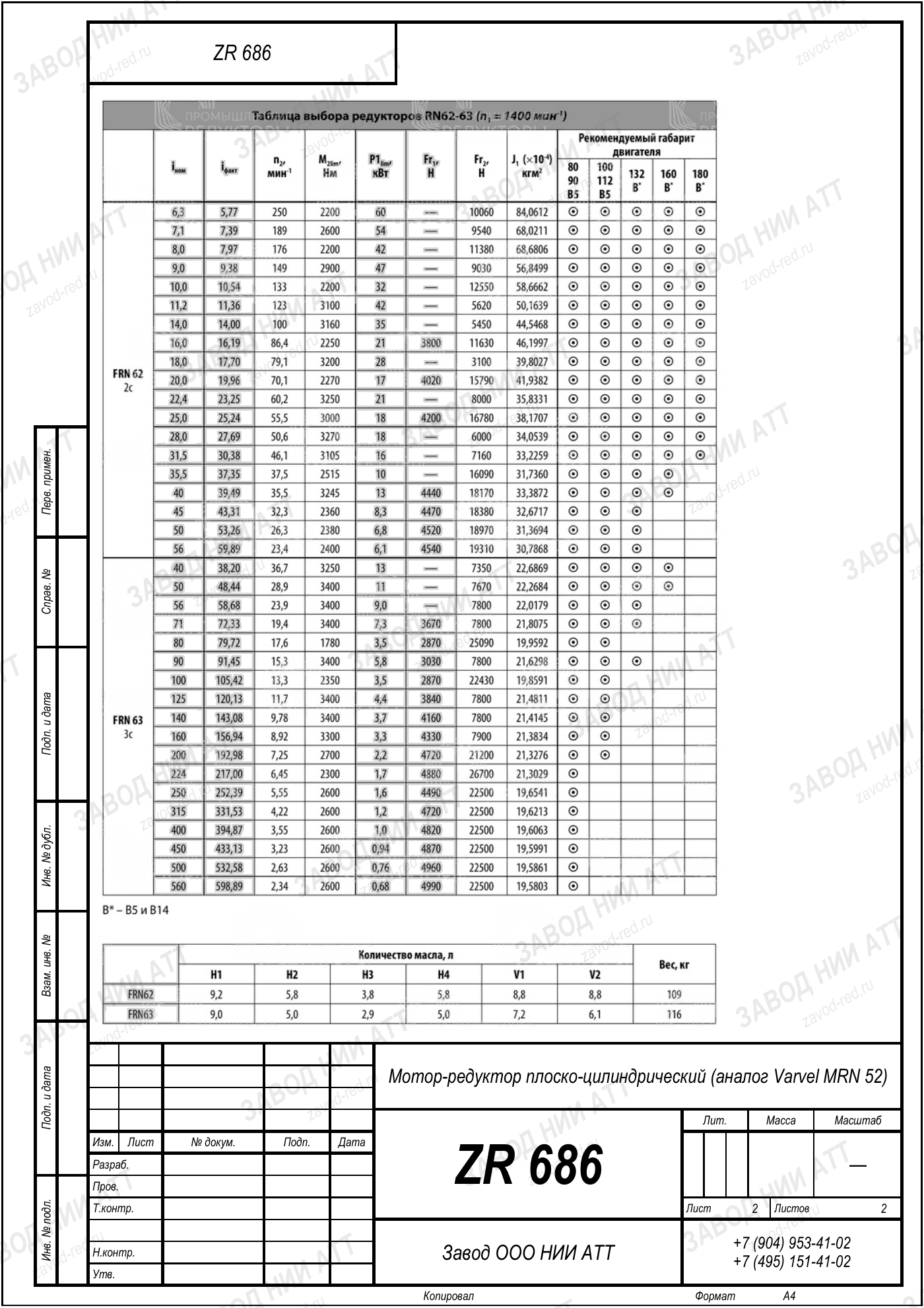

Габаритный и присоединительный чертёж модели Varvel MRN 52 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Varvel MRN 52 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | MRN | определяет устройство передачи между входным и выходным валом — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 52 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
| Передаточное число | i=15,48 | во столько раз обороты на выходе ниже входных; по модели — см. модель |
| Мощность двигателя | 7,5 кВт | мотор именно этой позиции; по модели он подбирается в пределах см. модель |
| Момент на выходе | 775 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRD 52 | другие обозначения этого производителя |
| Обозначения модели | MRN 52, 53 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 15,48 — отсюда 92 об/мин на выходе, и мощность двигателя 7,5 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 686; проверяем по четырём числам, а не по созвучию обозначений.
Производитель обозначает эту машину как MRN 52, 53 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MRN52, 53. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 52 у производителя есть обозначения MRD 52 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD52. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 686 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Подбираем ZR 686 по этим же четырём числам — совпадение по названию ничего не гарантирует.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
В паспорте смотрите строку именно этой позиции: исполнение среднескоростное, интервалы у него свои, а не общие для всего ряда передаточных чисел. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
Нужен другой момент на выходе — исполнения Varvel MRN 52 с соседним передаточным, корпус общий:
На выходном валу 92 об/мин при стандартных 1450 об/мин на входе. Передаточное 15,48 — это отношение входной скорости к выходной.
Номинальный момент на выходе 775 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 7,5 кВт — пришлите данные, посчитаем.
Сверлить и резать под ZR 686 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Сравните 92 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Varvel MRN 52.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
В ряду Varvel MRN 52 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 92 об/мин на выходе и момент 775 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 686.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
