Перед вами тихоходное исполнение ряда Varvel MRN 42: i=142,27 с двигателем 0,75 кВт, выход 6,3 об/мин при моменте 1130 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Применение — густых сред: шнеки, скребковые транспортёры, мешалки. Момент очень высокий, чего достаточно для дробилок, мельниц и крупных барабанных машин; при подборе раму считайте на реактивный момент, анкеры на срез.
Особенность серии. Отличается от «голого» RN наличием фланцевого посадочного места и муфты под электродвигатель
Что даёт эта позиция на машине. При 6,3 об/мин и моменте 1130 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,1 м/с при тяговом усилии 7175 Н; через шкив ⌀200 мм на выходной вал придёт около 11300 Н радиальной нагрузки. Двигатель 0,75 кВт с фланцем IEC 80 тянет 2,1 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Полный оборот выходного вала — 9,5 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. На один типоразмер Varvel MRN 42 приходится 42 передаточных: нижняя граница 4,28, верхняя 281,71. Это исполнение 36-е по счёту: следующая ступень вниз по скорости — i=166,47 (8,7 об/мин), вверх — i=130,42 (11 об/мин). По двигателю ряд идёт от 0,18 до 11 кВт, здесь 0,75 кВт — 5-я мощность из 14. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Эту позицию закрываем двумя путями: поставкой оригинала Varvel MRN 42 и нашим ZR 676 с теми же присоединительными размерами.

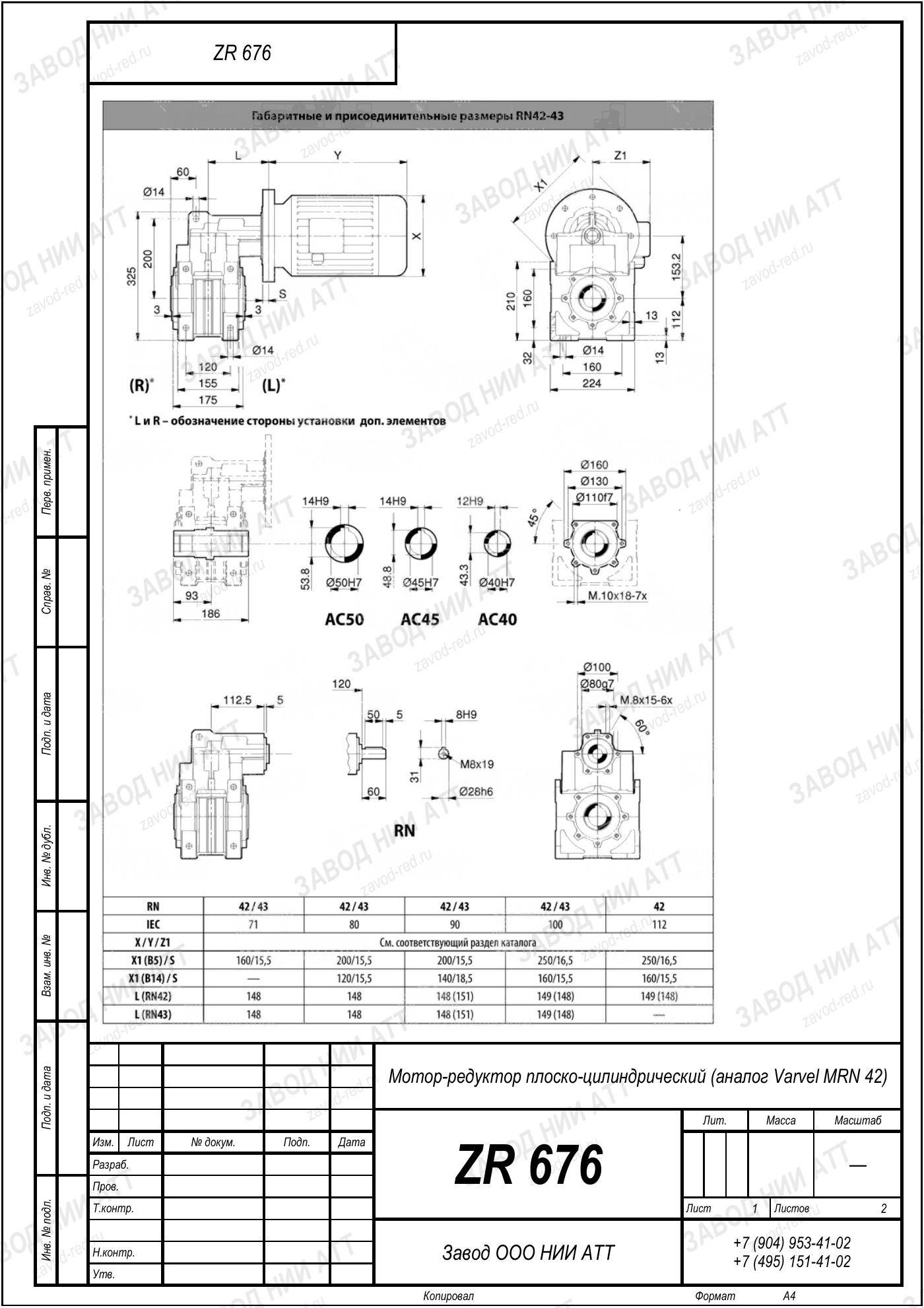

Габаритный и присоединительный чертёж модели Varvel MRN 42 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Varvel MRN 42 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | MRN | кинематическая схема редуктора — плоско-цилиндрический |
|---|---|---|
| Типоразмер | 42 | габарит корпуса; от него зависит, какой момент выдержат зубья и подшипники |
| Передаточное число | i=142,27 | у этой позиции одно значение; вся модель перекрывает ряд см. модель |
| Мощность двигателя | 0,75 кВт | задаёт момент на выходе этой позиции; вилка по модели — 0,2–11 кВт |
| Момент на выходе | 1130 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRD 42 | другие обозначения этого производителя |
| Обозначения модели | MRN 42, 43 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 142,27 — отсюда 6,3 об/мин на выходе, и мощность двигателя 0,75 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Этой позиции отвечает ZR 676 — соответствие считаем по нагрузке, а не по таблице кодов.
Производитель обозначает эту машину как MRN 42, 43 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MRN42, 43. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 42 у производителя есть обозначения MRD 42 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRD42. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 676 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Позиции ряда Varvel MRN 42 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
По размерам ZR 676 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
После обкатки масло меняют по конкретной позиции: исполнение тихоходное, и срок замены тут свой. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
В обозначении Varvel MRN 42 меняется передаточное число — габарит и крепление прежние:
На выходном валу 6,3 об/мин при стандартных 1450 об/мин на входе. Передаточное 142,27 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1130 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 0,75 кВт — пришлите данные, посчитаем.
ZR 676 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите на обороты: эта позиция даёт 6,3 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Одно название Varvel MRN 42 носят десятки разных приводов. Эта позиция — тихоходное исполнение: 6,3 об/мин на выходе и момент 1130 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 676.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
