Varvel MRD 52 в исполнении i=36 с двигателем 1,1 кВт — среднетихоходное исполнение: на выходном валу 38 об/мин при моменте 275 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Скорость под цепных конвейеров, норий и тарельчатых питателей; момент высокий — это уровень привода нагруженных конвейеров, норий и подъёмников. Оговорка: слабым звеном обычно оказывается вал самой машины, а не редуктора.
Чем отличается серия. Отличается от «голого» RD наличием фланцевого посадочного места и муфты под электродвигатель
Что даёт эта позиция на машине. При 38 об/мин и моменте 275 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,8 м/с при тяговом усилии 1375 Н; через шкив ⌀200 мм на выходной вал придёт около 2750 Н радиальной нагрузки. 2,9 А при 380 В — это рабочий ток двигателя 1,1 кВт; пусковой в разы выше, поэтому автомат берите с характеристикой под пуск, а не впритык по номиналу. Фланец при этом IEC 90. 1,6 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Выходные обороты задаёт передаточное — у Varvel MRD 52 их 31, от 5 до 195. Это исполнение 17-е по счёту: следующая ступень вниз по скорости — i=43 (34 об/мин), вверх — i=33 (44 об/мин). По двигателю ряд идёт от 0,12 до 11 кВт, здесь 1,1 кВт — 7-я мощность из 15. Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Кроме оригинала Varvel MRD 52 предлагаем ZR 979 — тот же габарит и крепление, срок поставки короче.

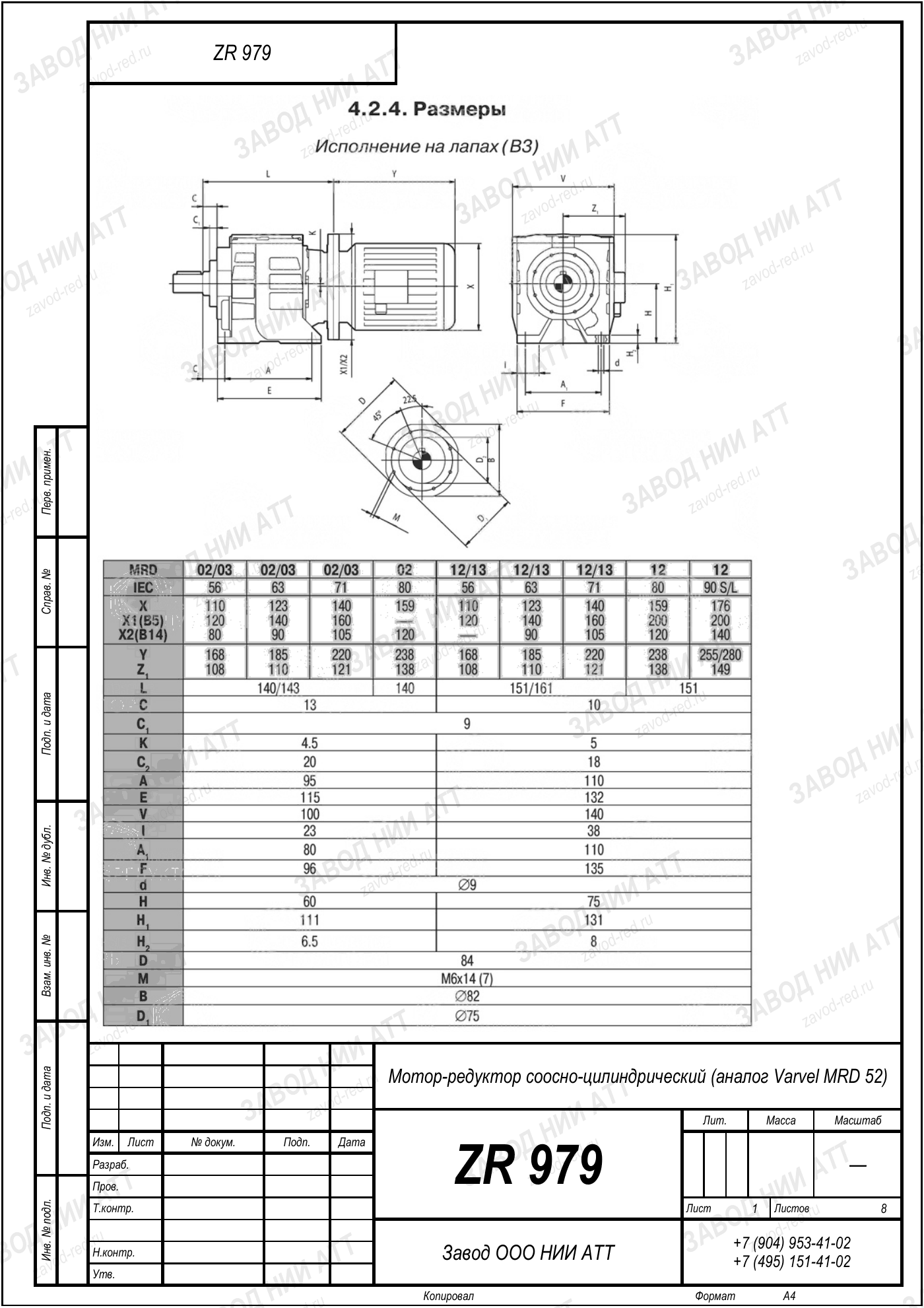

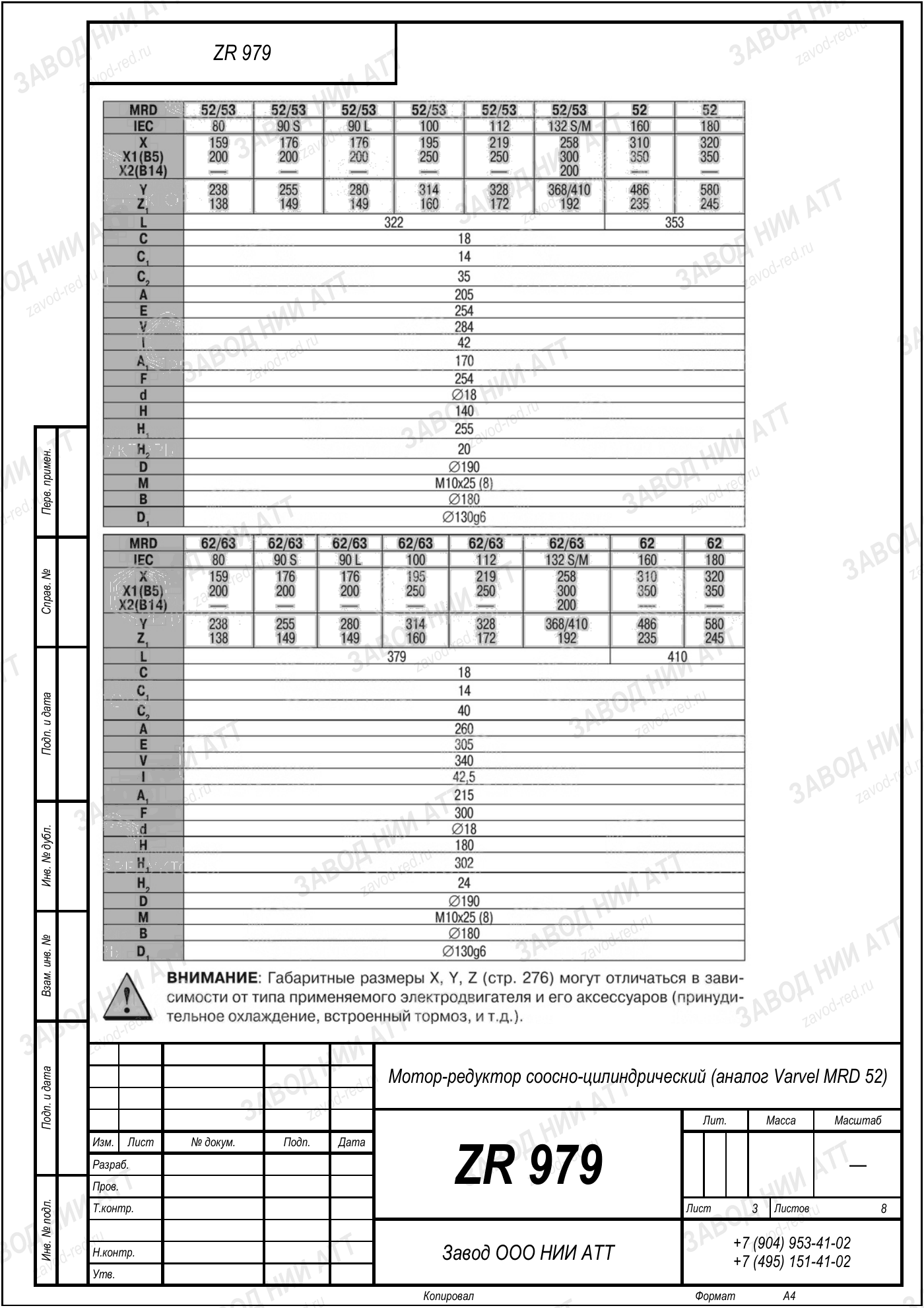

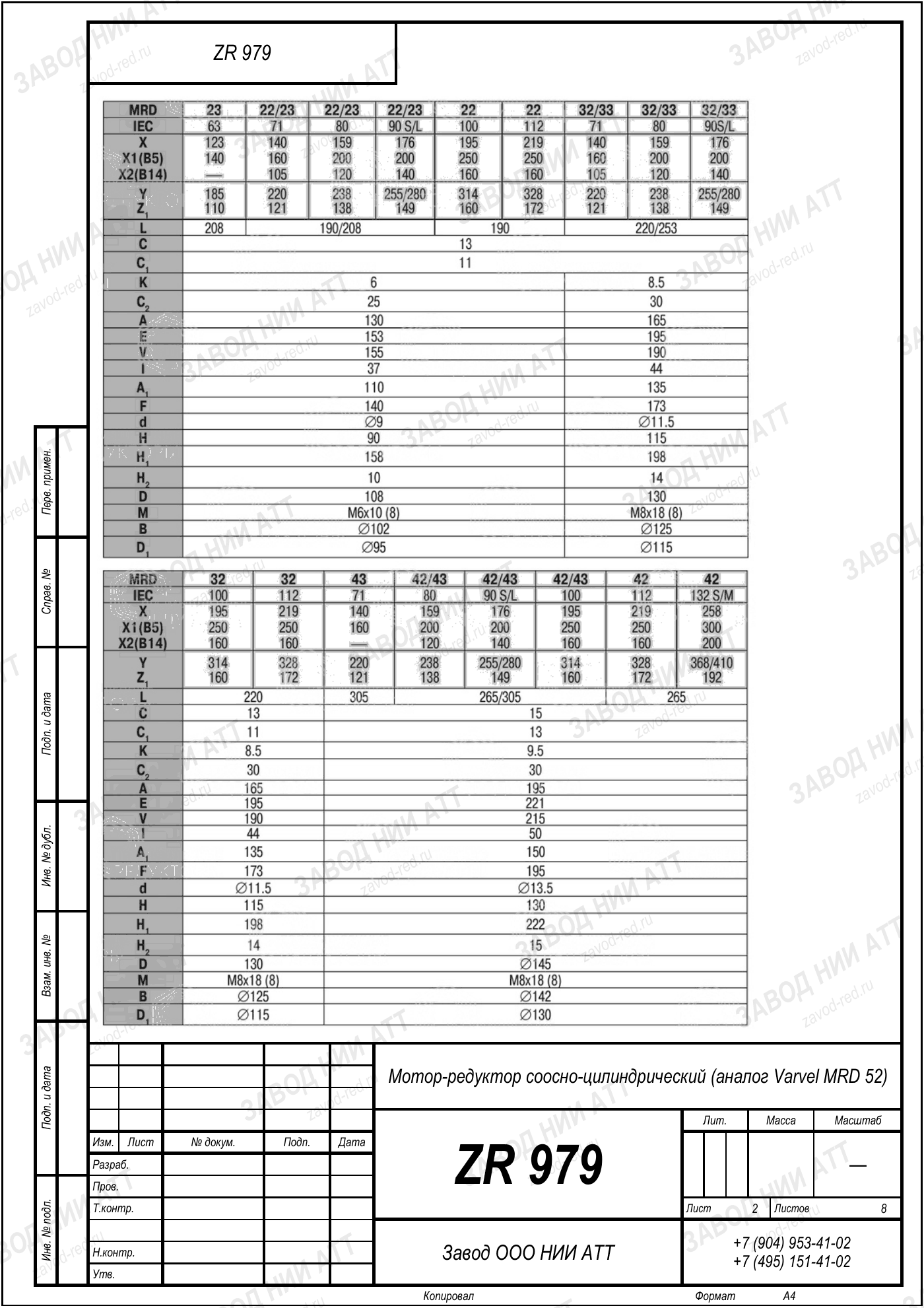

Габаритный и присоединительный чертёж модели Varvel MRD 52 — нажмите на лист, чтобы увеличить. Листов: 8. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Varvel MRD 52 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | MRD | одна серия — одна схема передачи, здесь соосно-цилиндрический |
|---|---|---|
| Типоразмер | 52 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Передаточное число | i=36 | одно из значений ряда 5–195, в котором выпускается эта модель |
| Мощность двигателя | 1,1 кВт | что подаётся на входной вал в этом исполнении; у модели целиком — 0,1–11 кВт |
| Момент на выходе | 275 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRN 52 | другие обозначения этого производителя |
| Обозначения модели | MRD 52, 53 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 36 — отсюда 38 об/мин на выходе, и мощность двигателя 1,1 кВт. Первая часть кода — про механику посадки, вторая — про кинематику.
Замена по нашему каталогу — ZR 979. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как MRD 52, 53 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MRD52, 53. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 52 у производителя есть обозначения MRN 52 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRN52. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 979 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Varvel MRD 52 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
По размерам ZR 979 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
Те же присоединительные размеры Varvel MRD 52, соседний шаг по передаточному числу:
На выходном валу 38 об/мин при стандартных 1450 об/мин на входе. Передаточное 36 — это отношение входной скорости к выходной.
Номинальный момент на выходе 275 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 1,1 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
У нас это ZR 979. Фланец, лапы, диаметр вала — размер в размер; момент и обороты считаем под вашу нагрузку.
Сравните 38 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Varvel MRD 52.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Определить нужное исполнение Varvel MRD 52 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 38 об/мин на выходе и момент 275 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 979.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
