Позиция Varvel MRD 42 i=5 с двигателем 4 кВт относится к быстроходное исполнениям ряда: 244 об/мин при моменте 157 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Скорость этой позиции востребована в приводах вентиляторов, сепараторов и приводов с большой инерцией. Момент средний: рабочая зона — привод транспортёров средней производительности и мешалок, но запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта серия. Отличается от «голого» RD наличием фланцевого посадочного места и муфты под электродвигатель
Что даёт эта позиция на машине. При 244 об/мин и моменте 157 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 5,11 м/с при тяговом усилии 785 Н; через шкив ⌀160 мм на выходной вал придёт около 1962 Н радиальной нагрузки. Двигатель 4 кВт с фланцем IEC 112 тянет 8,9 А при 380 В — если таких приводов на щите несколько, ввод и общий автомат считайте по сумме токов. Оборот за 0,2 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Вилка передаточных у Varvel MRD 42 — от 4 до 199, внутри 55 ступеней. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=6 (242 об/мин), вверх — i=4 (362 об/мин). По двигателю ряд идёт от 0,12 до 7,5 кВт, здесь 4 кВт — 11-я мощность из 13. Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Кроме оригинала Varvel MRD 42 предлагаем ZR 959 — тот же габарит и крепление, срок поставки короче.

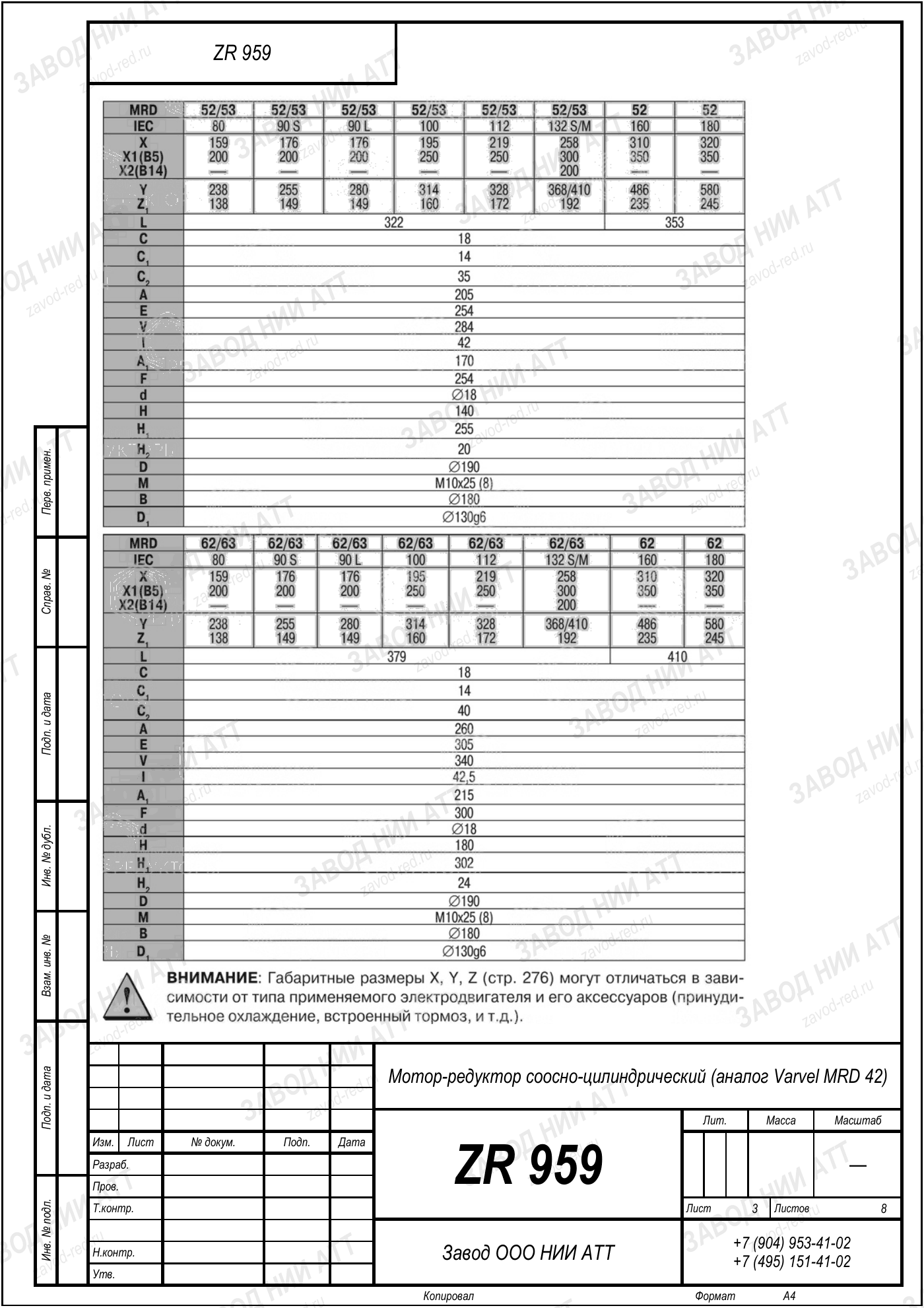

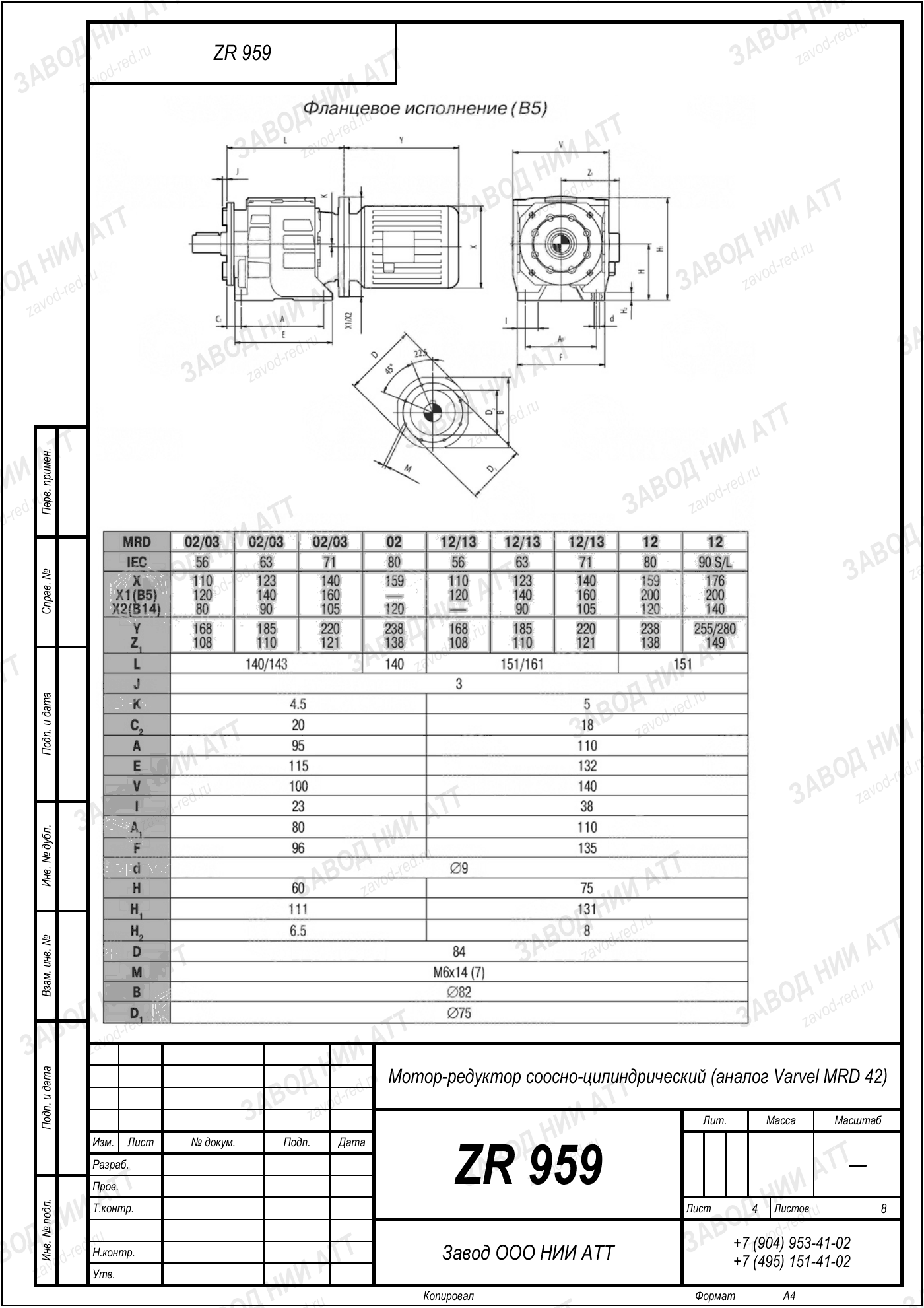

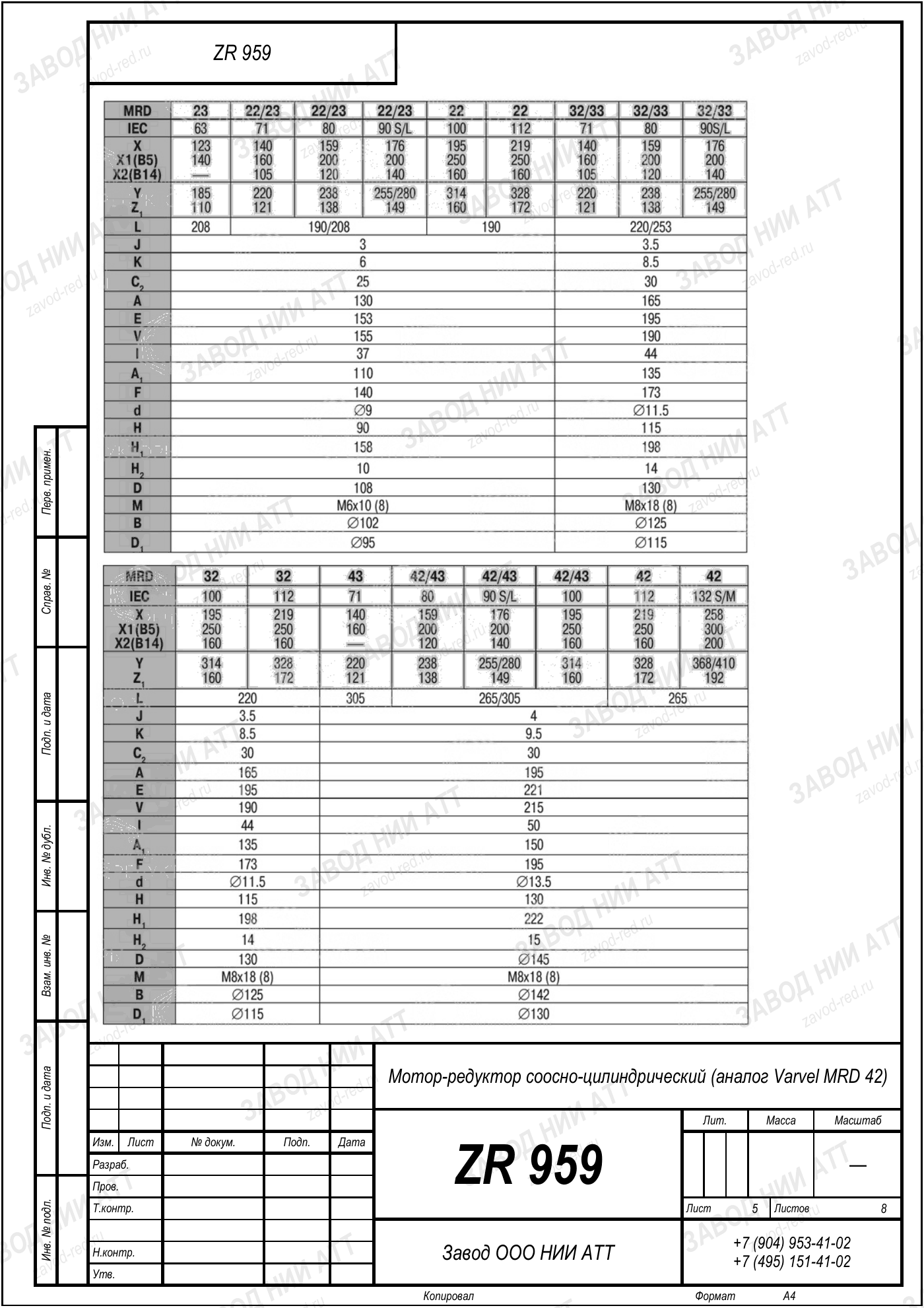

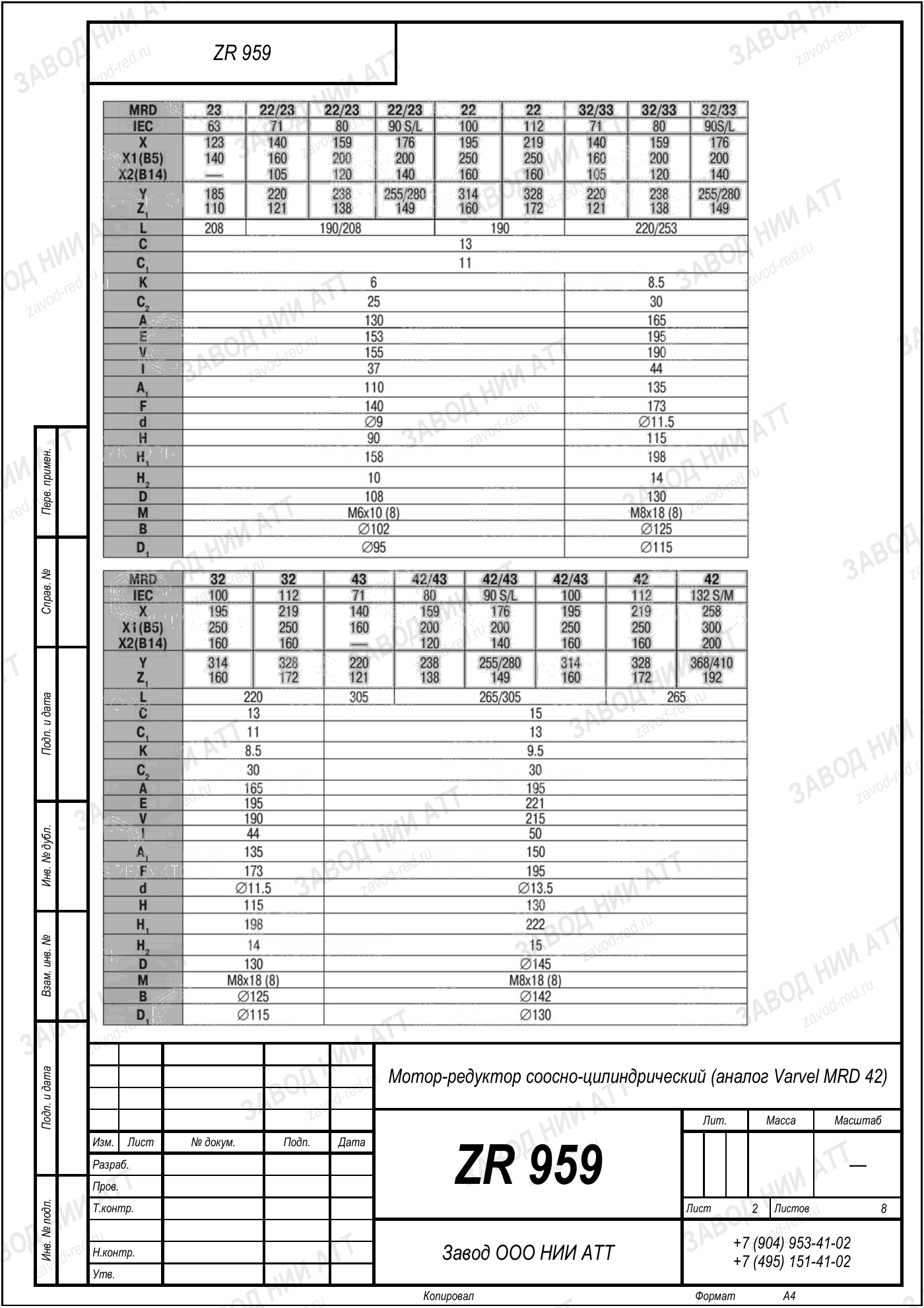

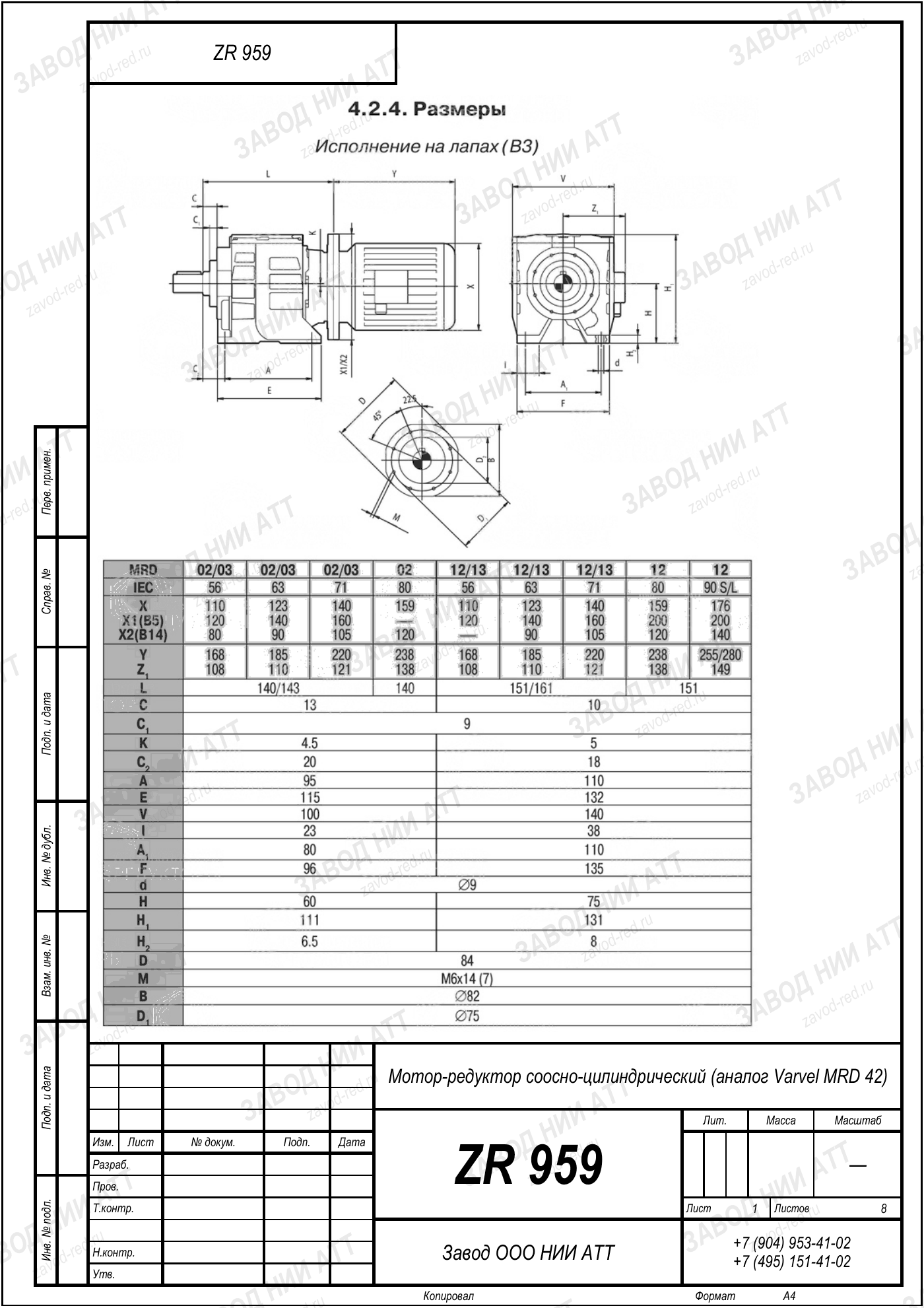

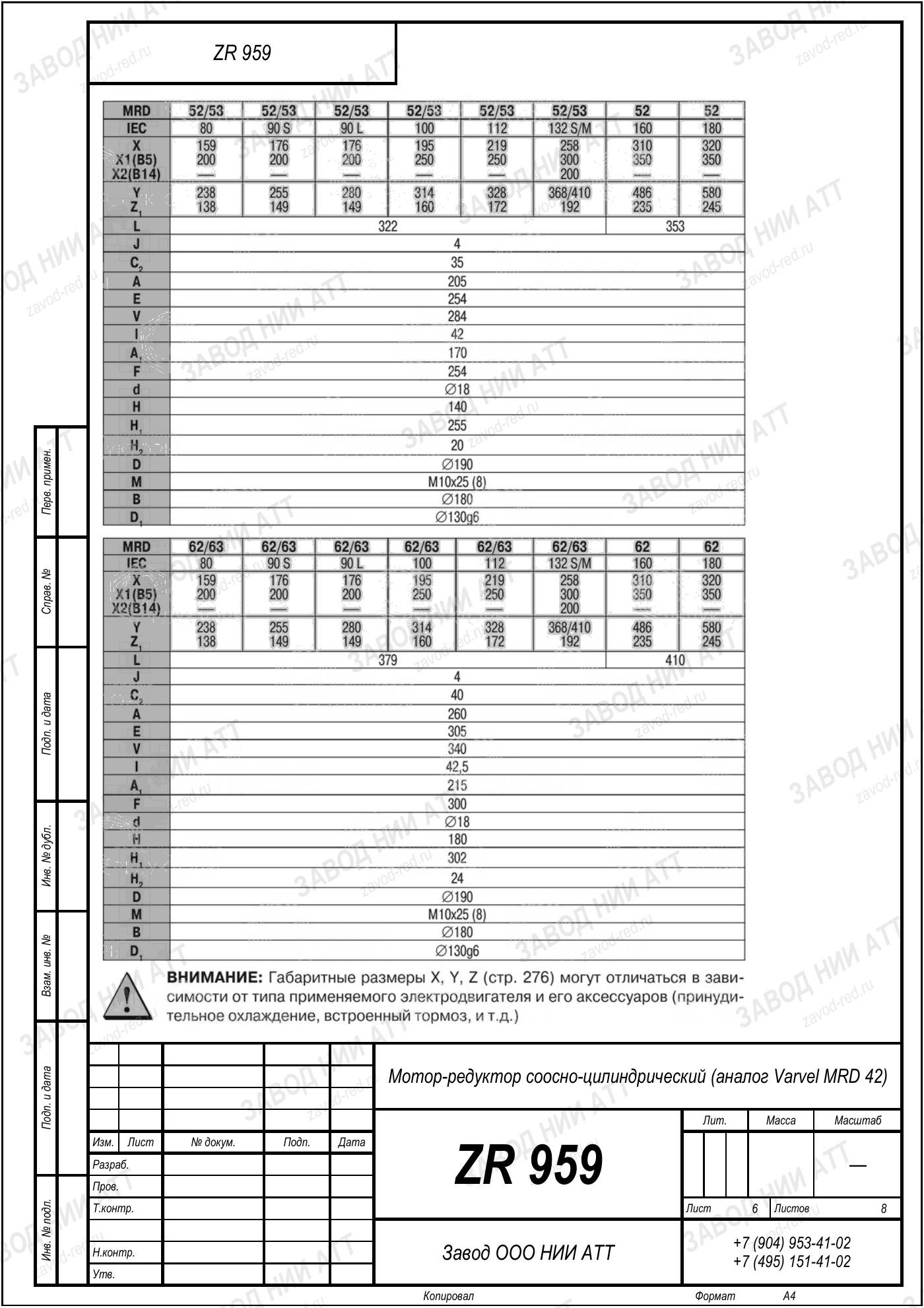

Габаритный и присоединительный чертёж модели Varvel MRD 42 — нажмите на лист, чтобы увеличить. Листов: 8. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Varvel MRD 42 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | MRD | конструктивный признак всей линейки: редуктор соосно-цилиндрический |
|---|---|---|
| Типоразмер | 42 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Передаточное число | i=5 | отношение входных оборотов к выходным для этой позиции; ряд модели — 4–186 |
| Мощность двигателя | 4 кВт | в этой комплектации; все позиции модели вместе закрывают 0,1–7,5 кВт |
| Момент на выходе | 157 Н·м | расчётный момент позиции — главный параметр подбора |
| Тот же типоразмер | MRN 42 | другие обозначения этого производителя |
| Обозначения модели | MRD 42, 43 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 5 — отсюда 244 об/мин на выходе, и мощность двигателя 4 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
Замена по нашему каталогу — ZR 959. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как MRD 42, 43 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: MRD42, 43. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 42 у производителя есть обозначения MRN 42 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: MRN42. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 959 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Varvel MRD 42.
Наш ZR 959 встаёт на то же основание; сверяем момент, обороты и вылет вала.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
Нормы нагрева и вибрации завязаны на обороты, поэтому быстроходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
Не подошли обороты — соседние исполнения Varvel MRD 42 на том же корпусе:
На выходном валу 244 об/мин при стандартных 1450 об/мин на входе. Передаточное 5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 157 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Ставить можно, обороты на выходе не изменятся — а вот момент и запас поедут: позиция считалась под 4 кВт. Дайте данные мотора, пересчитаем и подберём исполнение из ряда.
ZR 959 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Varvel MRD 42 обороты другие: выше передаточное — медленнее вал и больше момент.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
По названию Varvel MRD 42 исполнение не определить — нужны числа. Эта позиция — быстроходное исполнение: 244 об/мин на выходе и момент 157 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 959.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
