Исполнение Varvel 63 i=32,5 с двигателем 11 кВт: по классу среднетихоходное, 44 об/мин на выходном валу при моменте 2370 Н·м. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Применение — ленточных транспортёров, ковшовых элеваторов и питателей. Момент очень высокий, чего достаточно для тяжёлого дробильного и смесительного оборудования; при подборе нужна жёсткая рама: на таком моменте корпус пытается провернуться.
Что даёт эта позиция на машине. При 44 об/мин и моменте 2370 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,46 м/с при тяговом усилии 23700 Н; через шкив ⌀200 мм на выходной вал придёт около 23700 Н радиальной нагрузки. На монтаж уходят три цифры: 11 кВт, фланец IEC 160 и 22 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Полный оборот выходного вала — 1,4 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Выходные обороты задаёт передаточное — у Varvel 63 их 77, от 4,57 до 276,77. Это исполнение 31-е по счёту: следующая ступень вниз по скорости — i=33,91 (43 об/мин), вверх — i=32 (45 об/мин). По двигателю ряд идёт от 0,25 до 30 кВт, здесь 11 кВт — 13-я мощность из 17. Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Varvel 63 доступен как импортная поставка; замена из нашей номенклатуры — ZR 696, посадка один в один.

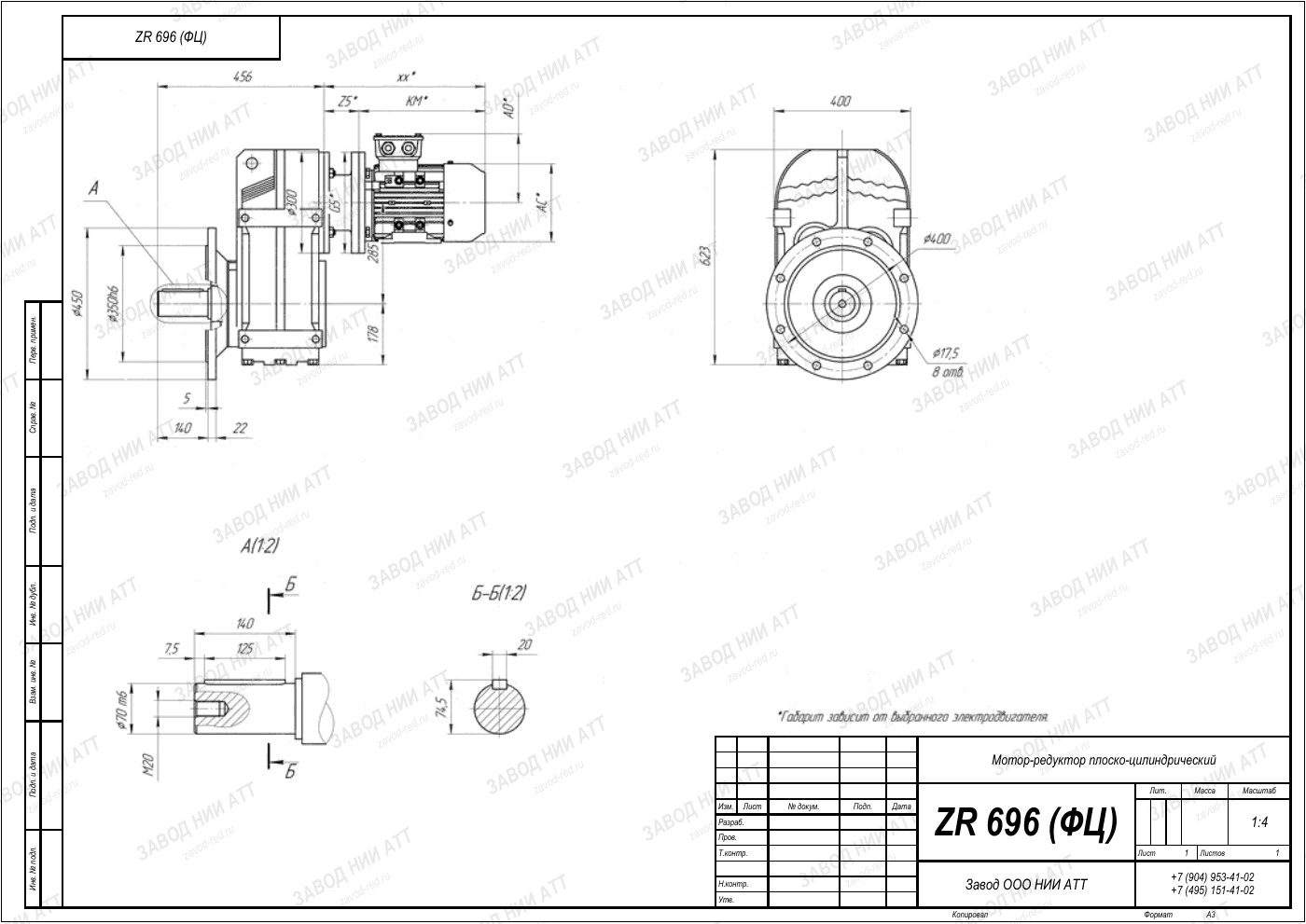

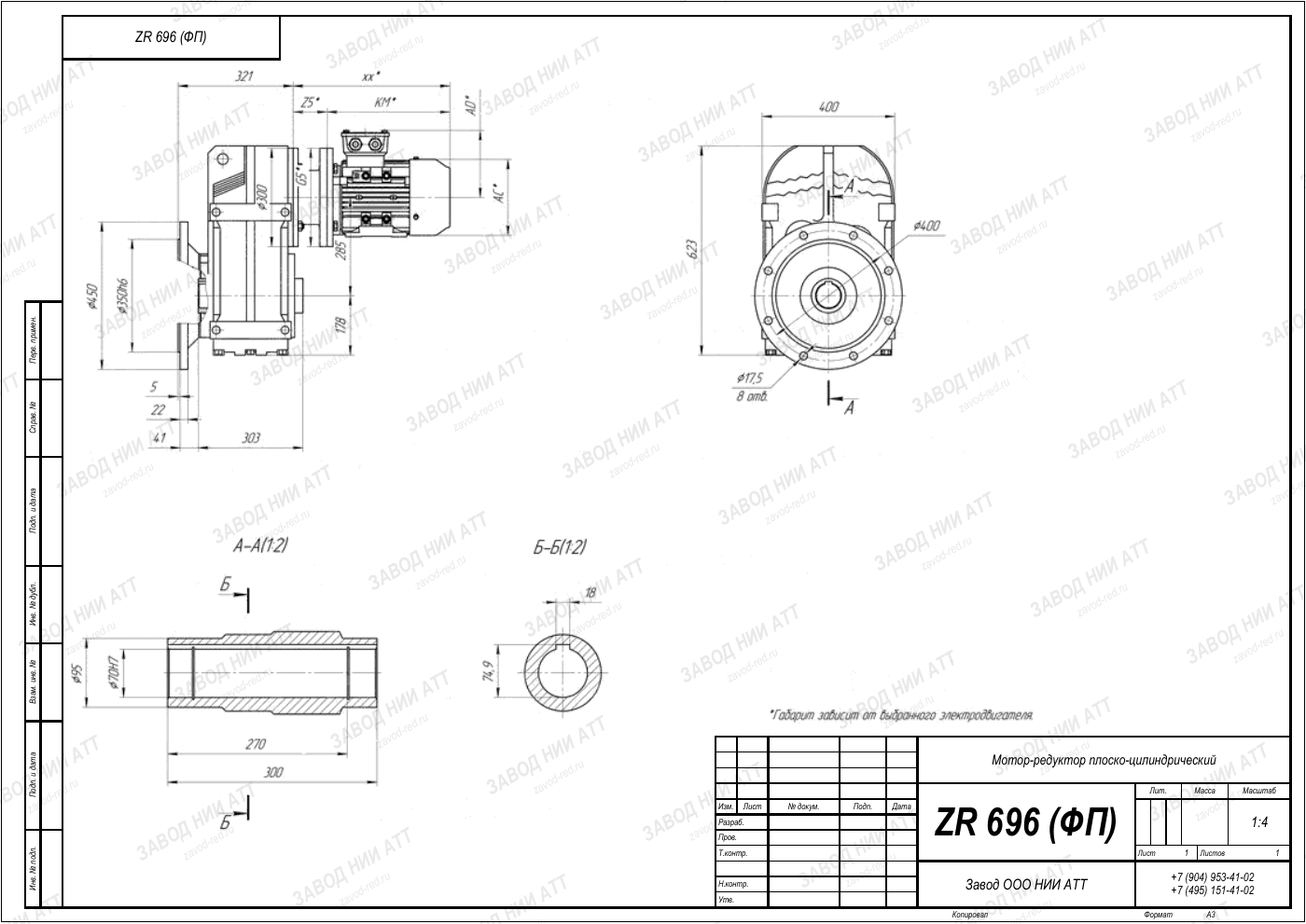

Чертёж оригинала Varvel 63 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 696: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
Обозначение Varvel 63 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Типоразмер | 63 | размер корпуса, от которого зависят посадочные места и предельный момент |
|---|---|---|
| Передаточное число | i=32,5 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 11 кВт | для этой позиции; вся линейка модели укладывается в 0,6–30 кВт |
| Момент на выходе | 2370 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 32,5 — отсюда 44 об/мин на выходе, и мощность двигателя 11 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Замена по нашему каталогу — ZR 696. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
У ZR 696 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название Varvel 63 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
По размерам ZR 696 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
После обкатки масло меняют по конкретной позиции: исполнение среднетихоходное, и срок замены тут свой. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
В обозначении Varvel 63 меняется передаточное число — габарит и крепление прежние:
На выходном валу 44 об/мин при стандартных 1450 об/мин на входе. Передаточное 32,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2370 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 11 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Сверлить и резать под ZR 696 ничего не придётся — присоединительные совпадают. Остальное решает расчёт: подбираем передаточное и двигатель по фактической нагрузке.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Varvel 63 обороты другие: выше передаточное — медленнее вал и больше момент.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Ряд Varvel 63 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 44 об/мин на выходе и момент 2370 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 696 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
