Это среднескоростное исполнение Varvel 53: передаточное i=17,12 с двигателем 11 кВт даёт 84 об/мин на выходе при моменте 1250 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Скорость этой позиции востребована в приводах барабанных машин, насосов и наматывателей. Момент очень высокий: рабочая зона — привод дробилок, мельниц и крупных барабанных машин, но основание должно быть жёстким — реактивный момент разворачивает корпус.
Что даёт эта позиция на машине. При 84 об/мин и моменте 1250 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 1,1 м/с при тяговом усилии 10000 Н; через шкив ⌀160 мм на выходной вал придёт около 15625 Н радиальной нагрузки. Габарит по IEC у двигателя 11 кВт — 160, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 22 А от сети 380 В. Оборот за 0,7 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Ряд Varvel 53 не заканчивается одной позицией: 92 передаточных, от 4,12 до 4954. Это исполнение 21-е по счёту: следующая ступень вниз по скорости — i=18 (81 об/мин), вверх — i=17 (85 об/мин). По двигателю ряд идёт от 0,12 до 22 кВт, здесь 11 кВт — 15-я мощность из 18. Соседние ступени взаимозаменяемы по посадке: те же лапы, тот же фланец, другой только выход.
Оригинал Varvel 53 везём под заказ. Наш ZR 686 повторяет посадочные размеры — основание и обвязка остаются прежними.

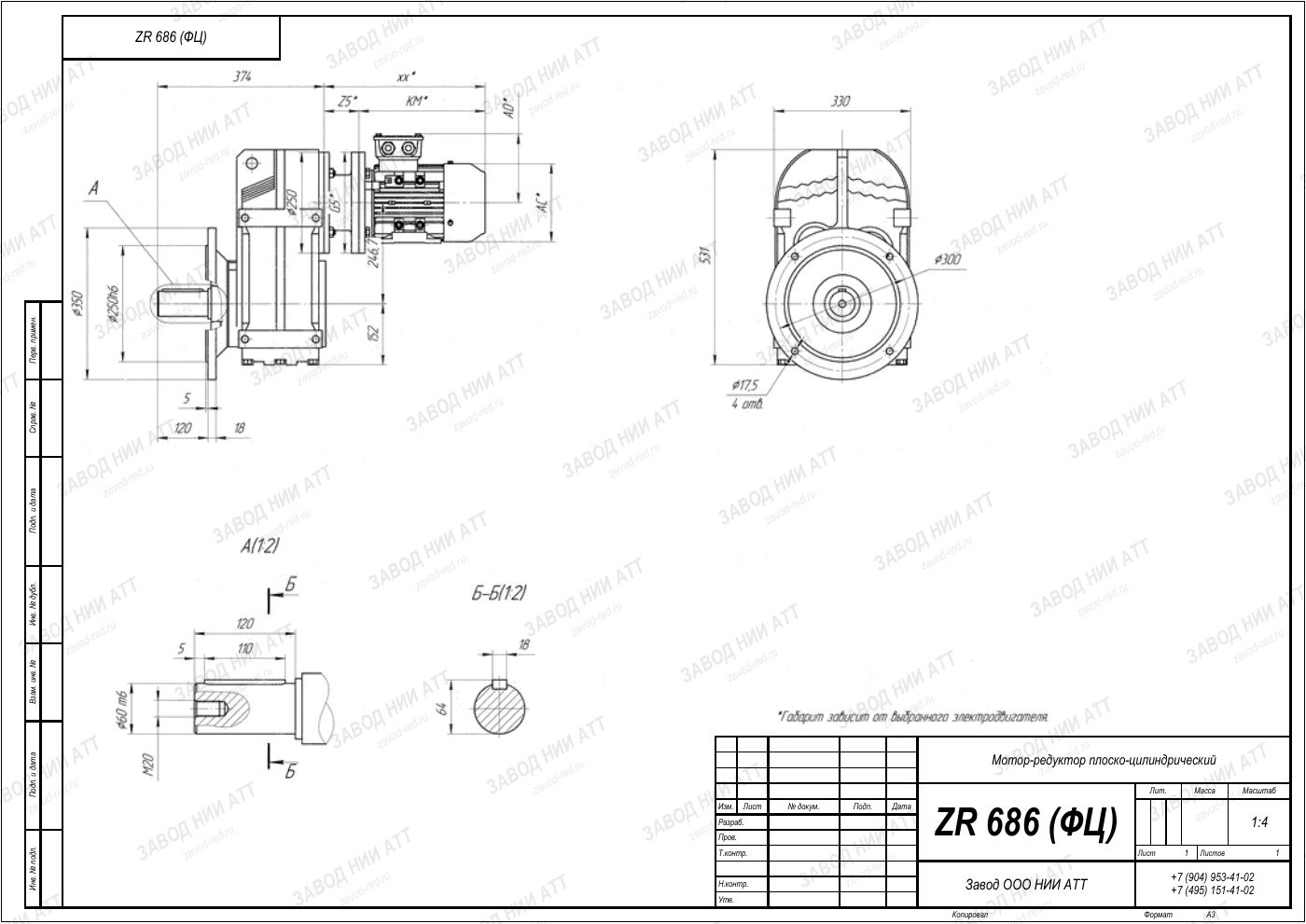

Чертёж оригинала Varvel 53 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 686: присоединительные размеры те же, замена без переделки узла. Листов: 4, нажмите на лист, чтобы увеличить.
Varvel 53 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Типоразмер | 53 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
|---|---|---|
| Передаточное число | i=17,12 | отношение входных оборотов к выходным для этой позиции; ряд модели — см. модель |
| Мощность двигателя | 11 кВт | в этой комплектации; все позиции модели вместе закрывают см. модель |
| Момент на выходе | 1250 Н·м | расчётный момент позиции — главный параметр подбора |
Позицию внутри ряда задают два числа: передаточное 17,12 — отсюда 84 об/мин на выходе, и мощность двигателя 11 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Соответствие в нашей номенклатуре — ZR 686, подтверждаем расчётом под вашу нагрузку.
У ZR 686 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
В ряду Varvel 53 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Геометрия у ZR 686 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
После обкатки масло меняют по конкретной позиции: исполнение среднескоростное, и срок замены тут свой. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
Нужен другой момент на выходе — исполнения Varvel 53 с соседним передаточным, корпус общий:
На выходном валу 84 об/мин при стандартных 1450 об/мин на входе. Передаточное 17,12 — это отношение входной скорости к выходной.
Номинальный момент на выходе 1250 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 11 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 686 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Сравните 84 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду Varvel 53.
Всё упирается в комплектацию: собрано исполнение или его надо доукомплектовать. В ответе на заявку скажем точно.
У Varvel 53 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднескоростное исполнение: 84 об/мин на выходе и момент 1250 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 686.
