В этой позиции Transtecno CMIS 090 стоит ступень i=35,48 с двигателем 0,37 кВт: рабочая скорость 41 об/мин при моменте 86 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Такие обороты ставят в приводы ленточных и цепных конвейеров, элеваторов, питателей. Момент средний для этого ряда — его хватает на привод конвейеров до метра шириной и перемешивающих устройств; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Место серии в линейке. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 41 об/мин и моменте 86 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,86 м/с при тяговом усилии 430 Н; через шкив ⌀200 мм на выходной вал придёт около 860 Н радиальной нагрузки. По мощности 0,37 кВт сразу считаются две вещи: посадочный фланец IEC 71 и рабочий ток порядка 1,1 А на 380 В. Вторая цифра и задаёт пускатель с сечением кабеля. 1,5 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Ряд Transtecno CMIS 090 не заканчивается одной позицией: 8 передаточных, от 7,5 до 100. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=42,17 (34 об/мин), вверх — i=21,14 (69 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
Эту позицию закрываем двумя путями: поставкой оригинала Transtecno CMIS 090 и нашим ZR 609 · ПР 490 с теми же присоединительными размерами.

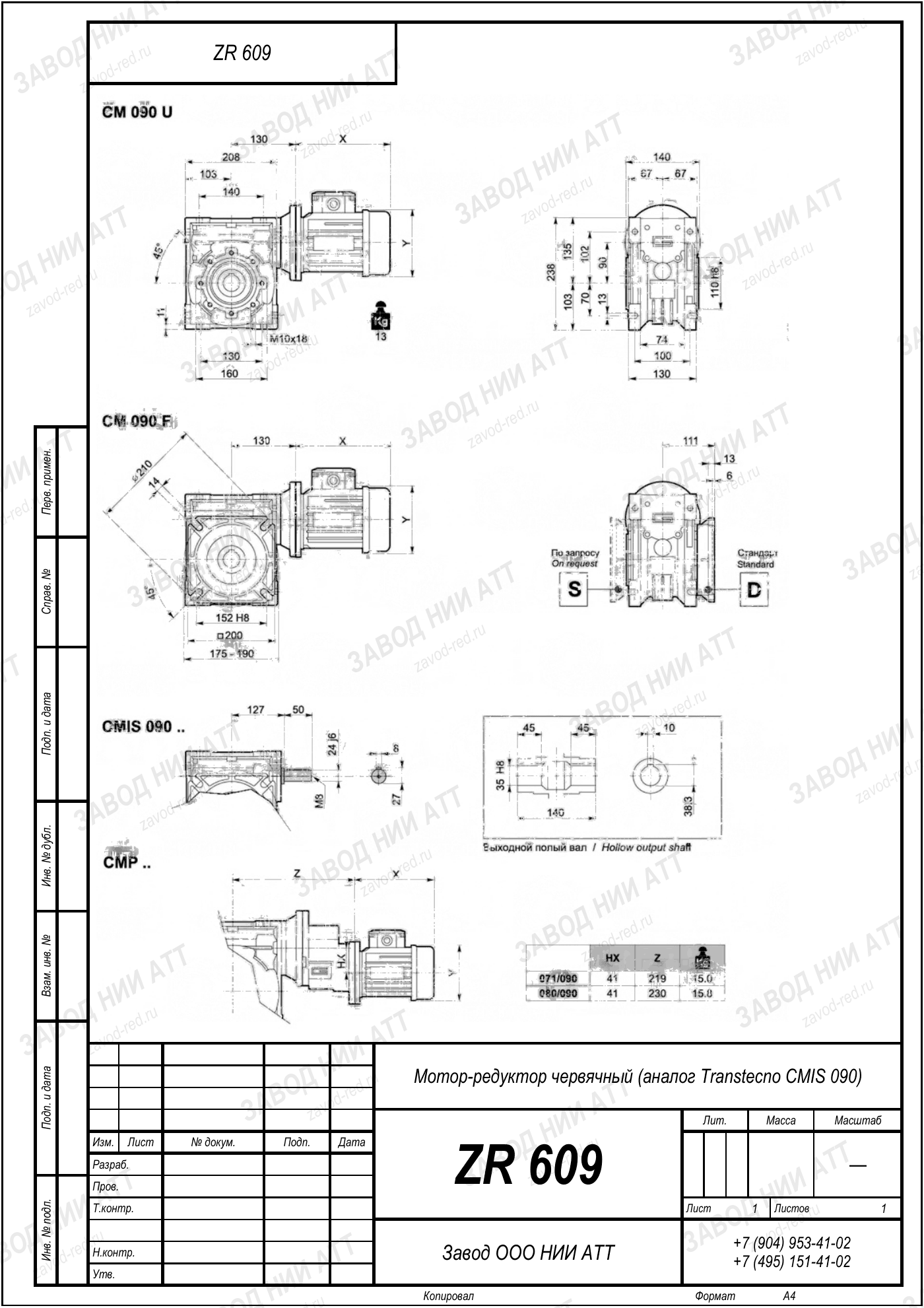

Габаритный и присоединительный чертёж модели Transtecno CMIS 090 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Transtecno CMIS 090 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | CMIS | принцип передачи, по которому построен весь ряд — червячный |
|---|---|---|
| Типоразмер | 090 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Тот же типоразмер | CM 090 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 35,48 — отсюда 41 об/мин на выходе, и мощность двигателя 0,37 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
По нашему ряду это ZR 609 · ПР 490; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 090 у производителя есть обозначения CM 090 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CM090. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 609 · ПР 490 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Transtecno CMIS 090.
Геометрия у ZR 609 · ПР 490 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
среднетихоходное исполнение работает в своём тепловом режиме, отсюда и другие сроки по маслу. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 41 об/мин при стандартных 1450 об/мин на входе. Передаточное 35,48 — это отношение входной скорости к выходной.
Номинальный момент на выходе 86 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,37 кВт. Дайте мощность и обороты мотора, посчитаем.
Для монтажа меняется только шильдик: ZR 609 · ПР 490 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Отличают позиции передаточное и мощность. Здесь выход 41 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Transtecno CMIS 090 — корпус и посадочные останутся теми же.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Ряд Transtecno CMIS 090 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 41 об/мин на выходе и момент 86 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 609 · ПР 490 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CMIS 090 · прочие исполнения (0,37–4 кВт, i=7,5–100) | ZR 609 · ПР 490 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
