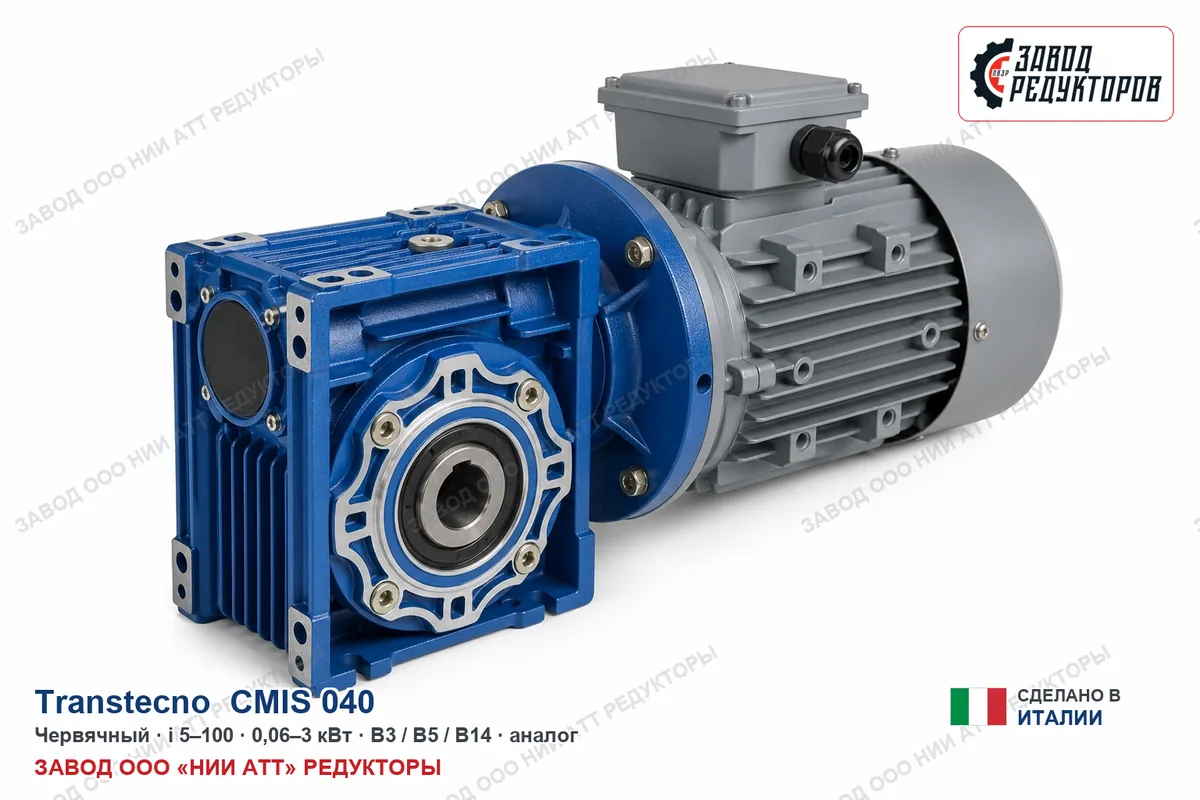

Перед вами тихоходное исполнение ряда Transtecno CMIS 040: i=100 с двигателем 0,25 кВт, выход 14 об/мин при моменте 160 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Применение — шнековых питателей, лопастных мешалок и скребков. Момент средний, чего достаточно для конвейеров до метра шириной и перемешивающих устройств; при подборе консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Про серию. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 14 об/мин и моменте 160 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,29 м/с при тяговом усилии 800 Н; через шкив ⌀250 мм на выходной вал придёт около 1280 Н радиальной нагрузки. Двигатель 0,25 кВт — это фланец IEC 71, рабочий ток около 0,8 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 4,3 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Transtecno CMIS 040 в наличии 8 передаточных — от 7,5 до 100. Это исполнение 8-е по счёту: вверх — i=59,57 (24 об/мин). По двигателю ряд идёт от 0,09 до 0,55 кВт, здесь 0,25 кВт — 4-я мощность из 6. Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Transtecno CMIS 040 поставляем под заказ; наш аналог — ZR 604 · ПР 440, встаёт на штатное место без переделки рамы.
Габаритный и присоединительный чертёж модели Transtecno CMIS 040 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Transtecno CMIS 040 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | CMIS | задаёт тип передачи — червячный |
|---|---|---|
| Типоразмер | 040 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | CM 040 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 100 — отсюда 14 об/мин на выходе, и мощность двигателя 0,25 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Этой позиции отвечает ZR 604 · ПР 440 — соответствие считаем по нагрузке, а не по таблице кодов.
Этой позиции отвечает ZR 604 · ПР 440 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 040 у производителя есть обозначения CM 040 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CM040. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 604 · ПР 440 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Transtecno CMIS 040.
По размерам ZR 604 · ПР 440 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
Это тихоходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100 — это отношение входной скорости к выходной.
Номинальный момент на выходе 160 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,25 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 604 · ПР 440 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 14 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Transtecno CMIS 040 i=100 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,25 кВт.
В ряду Transtecno CMIS 040 десятки исполнений, и путают их часто. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 160 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Если табличка закрашена, снимите обороты выходного вала тахометром и пришлите фото узла — сопоставим с рядом, а также подберёт ZR 604 · ПР 440 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CMIS 040 · прочие исполнения (0,09–0,55 кВт, i=7,5–100) | ZR 604 · ПР 440 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
