Transtecno CMIS 030 с передаточным i=24,49 с двигателем 0,25 кВт выдаёт 59 об/мин при моменте 40 Н·м — среднескоростное исполнение ряда. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Применение — центробежных насосов, намоточных устройств и вальцов. Момент небольшой, чего достаточно для небольших питателей, заслонок и лабораторных установок; при подборе сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 59 об/мин и моменте 40 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,62 м/с при тяговом усилии 400 Н; через шкив ⌀160 мм на выходной вал придёт около 500 Н радиальной нагрузки. Двигатель 0,25 кВт — это фланец IEC 71, рабочий ток около 0,8 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 1 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Transtecno CMIS 030 в наличии 9 передаточных — от 7,5 до 80. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=31,04 (47 об/мин), вверх — i=19,33 (75 об/мин). По двигателю ряд идёт от 0,06 до 0,25 кВт, здесь 0,25 кВт — 5-я мощность из 5. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Эту позицию закрываем двумя путями: поставкой оригинала Transtecno CMIS 030 и нашим ZR 603 · ПР 430 с теми же присоединительными размерами.

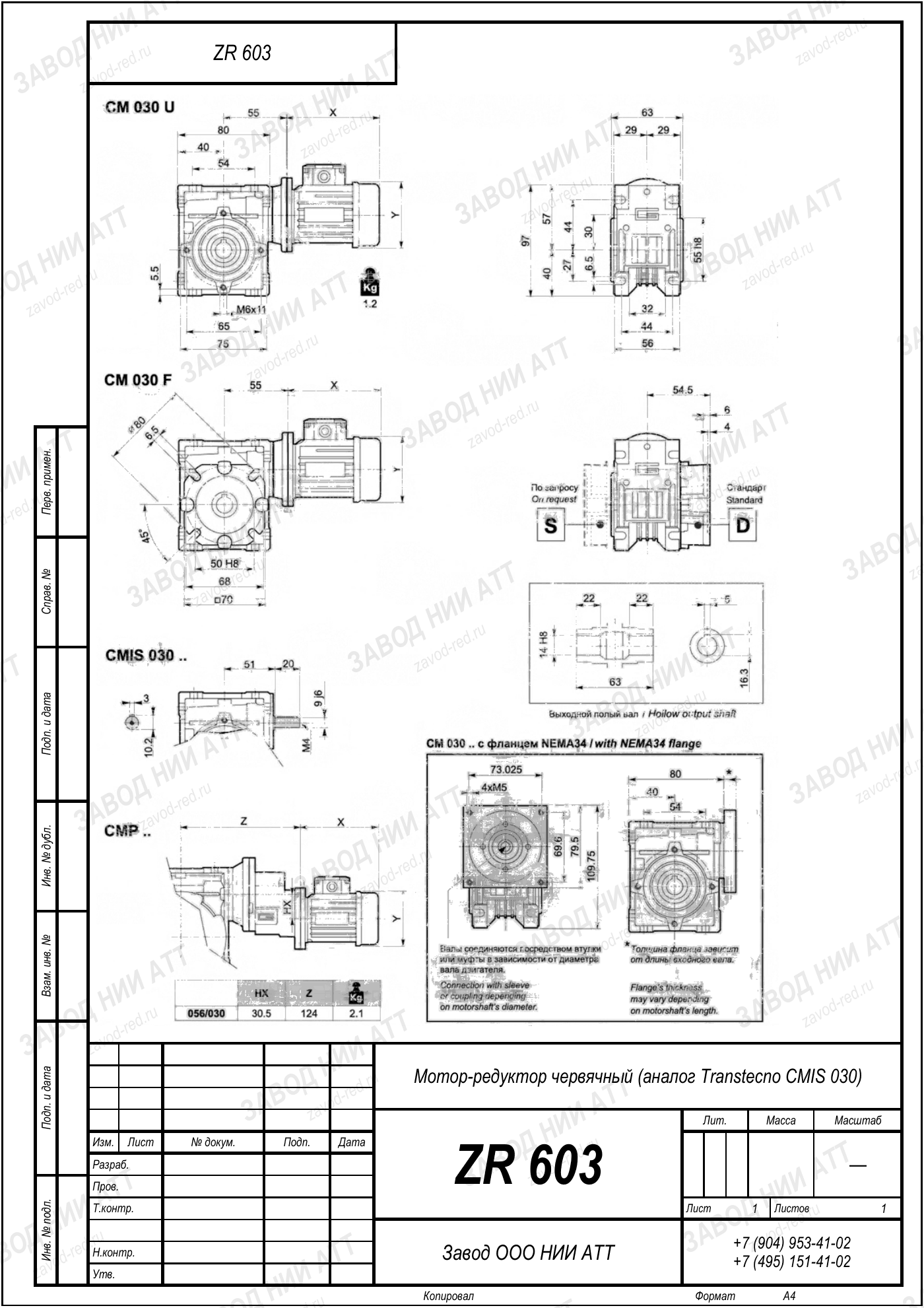

Габаритный и присоединительный чертёж модели Transtecno CMIS 030 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название Transtecno CMIS 030 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | CMIS | задаёт тип передачи — червячный |
|---|---|---|
| Типоразмер | 030 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | CM 030 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 24,49 — отсюда 59 об/мин на выходе, и мощность двигателя 0,25 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 603 · ПР 430; проверяем по четырём числам, а не по созвучию обозначений.
По нашему ряду это ZR 603 · ПР 430; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 030 у производителя есть обозначения CM 030 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CM030. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 603 · ПР 430 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
В ряду Transtecno CMIS 030 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
Подбираем ZR 603 · ПР 430 по этим же четырём числам — совпадение по названию ничего не гарантирует.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Это среднескоростное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 59 об/мин при стандартных 1450 об/мин на входе. Передаточное 24,49 — это отношение входной скорости к выходной.
Номинальный момент на выходе 40 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,25 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 603 · ПР 430 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 59 об/мин — от них и пляшите при подборе Transtecno CMIS 030.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Transtecno CMIS 030 i=24,49 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,25 кВт.
Одно название Transtecno CMIS 030 носят десятки разных приводов. Эта позиция — среднескоростное исполнение: 59 об/мин на выходе и момент 40 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Если табличка закрашена, снимите обороты выходного вала тахометром и пришлите фото узла — сопоставим с рядом, а также подберёт ZR 603 · ПР 430 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CMIS 030 · прочие исполнения (0,06–0,25 кВт, i=7,5–80) | ZR 603 · ПР 430 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 24 месяца · отгрузка по всей России
