Transtecno CMGIS 012/013/022/023 — соосно-цилиндрический мотор-редуктор бренда Transtecno. Российский аналог собственного производства — ZR 939 (обозначение ПР 113) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Transtecno CMGIS 012/013/022/023 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,1–3 кВт, передаточное число 3–134, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Transtecno CMGIS 012/013/022/023 на ZR 939 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Transtecno под заказ. Смотрите также все модели Transtecno и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Transtecno CMGIS 012/013/022/023 и российский аналог ZR 939 · ПР 113 (соосно-цилиндрический) применяют там, где привод ставится «в линию» при соосном расположении валов: насосы и вентиляторы, мешалки и миксеры, экструдеры, транспортёры и рольганги, станочное и общепромышленное оборудование. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Transtecno CMGIS 012/013/022/023 и аналог ZR 939 · ПР 113 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,1–3 кВт и передаточных числах 3–134 исполнение подбирают по нагрузке и оборотам на выходе; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.

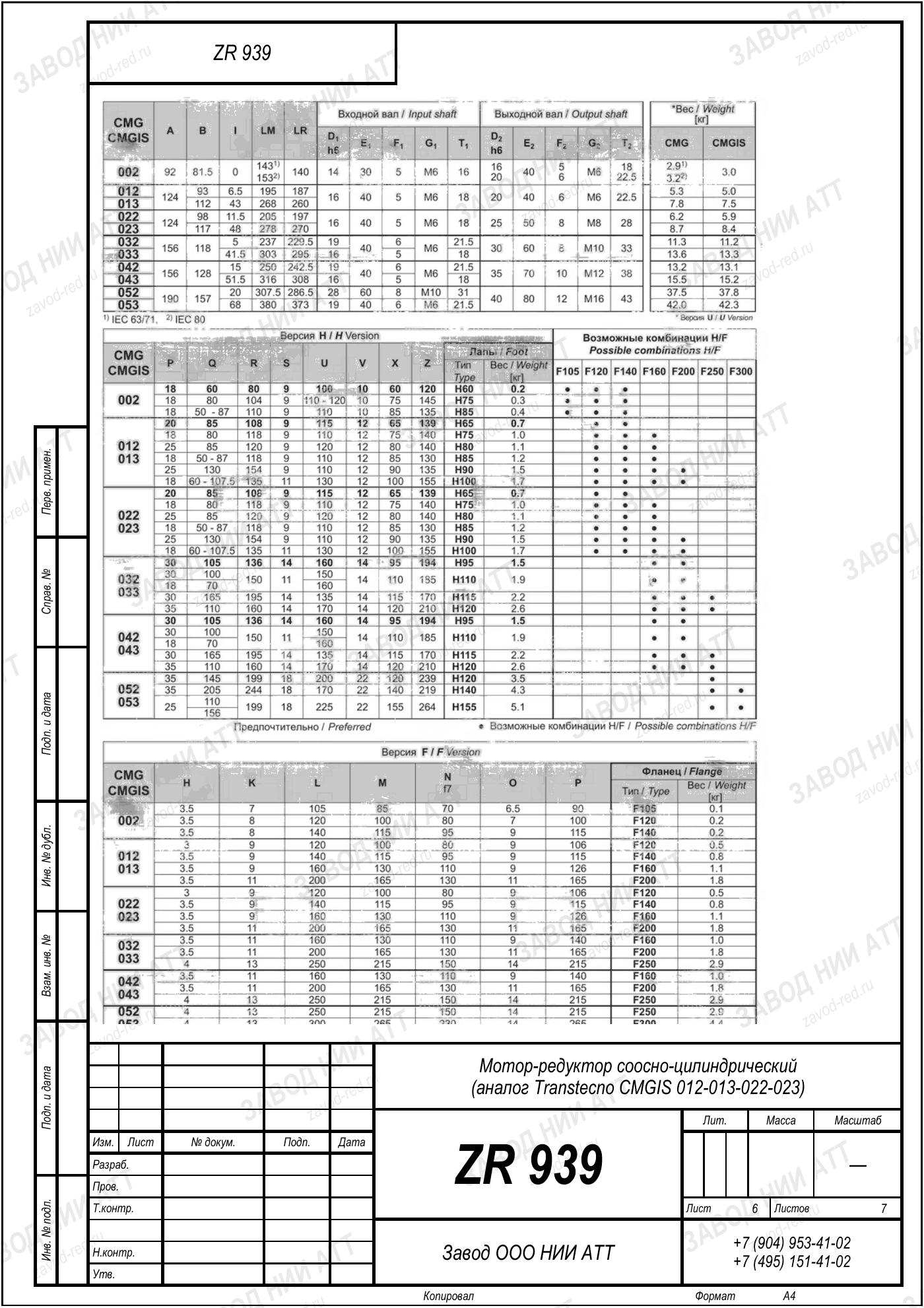

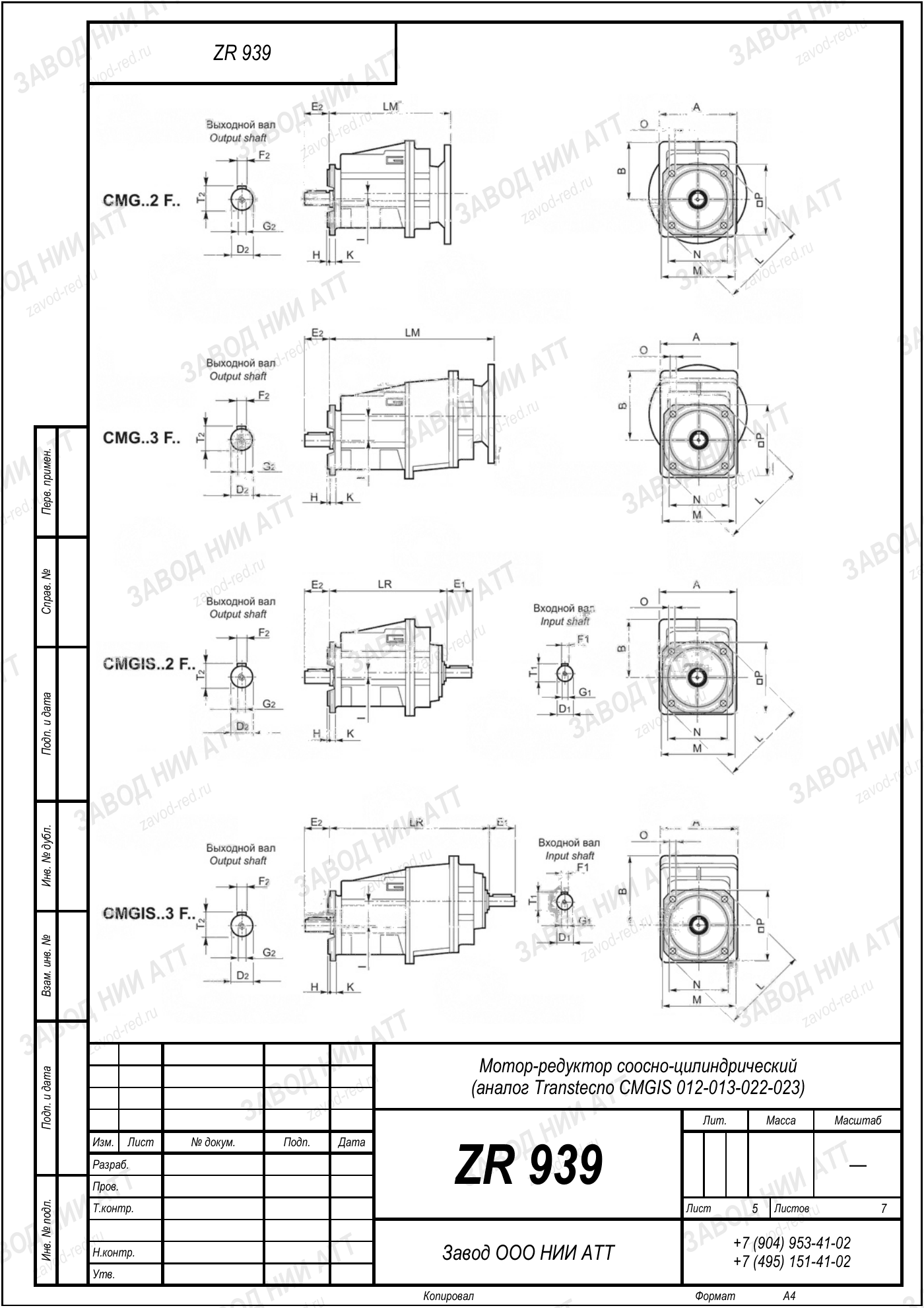

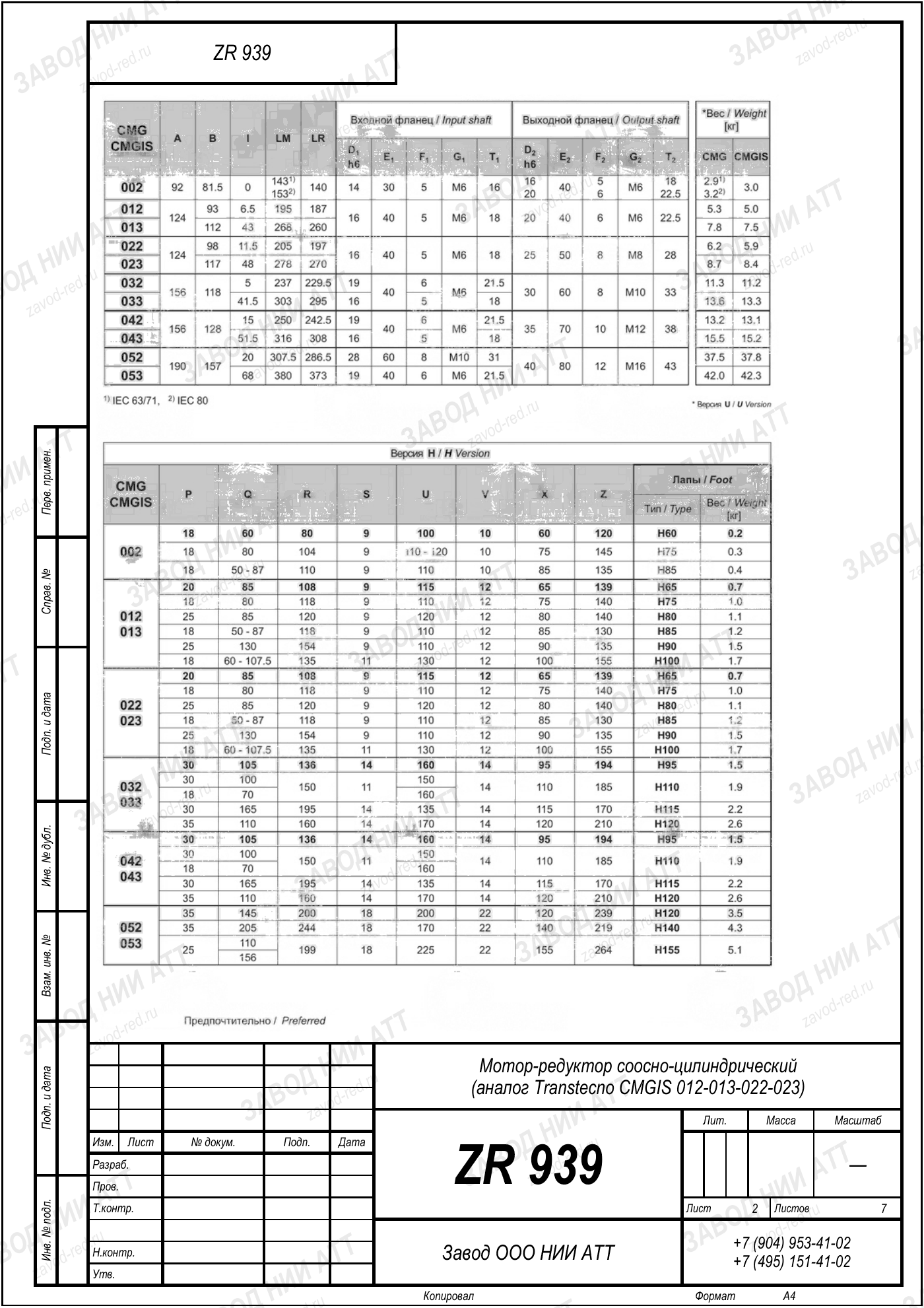

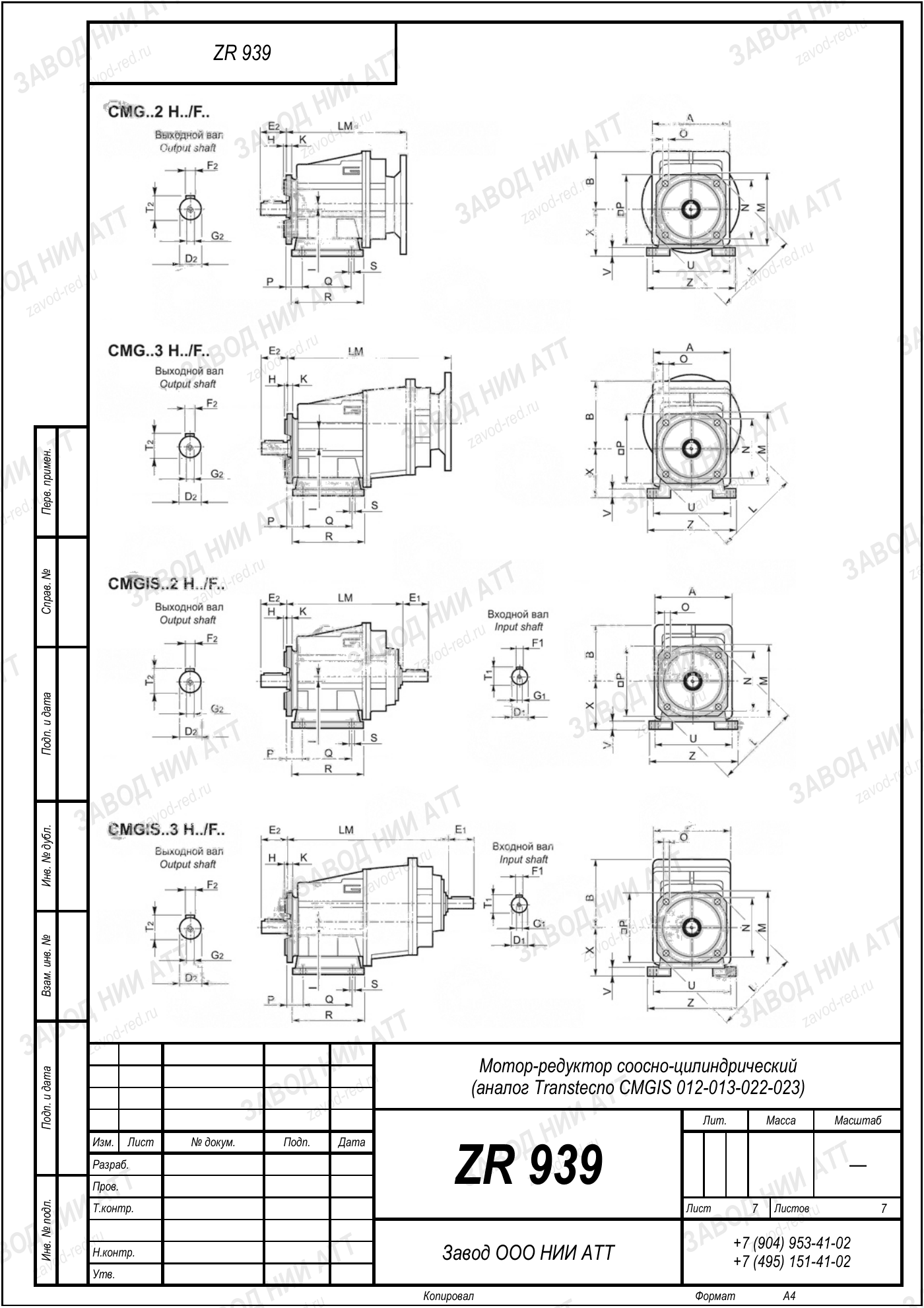

Габаритный и присоединительный чертёж модели Transtecno CMGIS 012/013/022/023 — нажмите на лист, чтобы увеличить. Листов: 7. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Чтобы подобрать замену Transtecno CMGIS 012/013/022/023, разбирают обозначение на части: буквенная серия задаёт тип передачи, число — типоразмер корпуса.
| Серия | CMGIS | задаёт тип передачи — соосно-цилиндрический |
|---|---|---|
| Типоразмер | 012/013/022/023 | габарит корпуса и присоединительные размеры |
| Тот же типоразмер | CMG 012 | другие обозначения этого производителя |
В этом же типоразмере 012 у производителя есть обозначения CMG 012 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CMG012. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 939 · ПР 113 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Замена Transtecno CMGIS 012/013/022/023 на ZR 939 · ПР 113 проходит без переделки узла, если совпали шесть параметров. Пройдите по списку до заказа — это дешевле, чем после.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Если шильд не читается, подбор ведут по машине: момент, обороты, схема установки и присоединительные размеры по факту — этого достаточно.
При установке ZR 939 · ПР 113 сохраняют монтажное положение исходного Transtecno CMGIS 012/013/022/023 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: для цилиндрических зацеплений применяют минеральное или синтетическое редукторное масло соответствующей вязкости. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Прямая замена — редуктор ZR 939 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Transtecno CMGIS 012/013/022/023 — ZR 939 (обозначение ПР 113), соосно-цилиндрический редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 939 повторяет присоединительные размеры Transtecno CMGIS 012/013/022/023 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 12 месяцев. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность 0,12–3 кВт, передаточное 3–134, крутящий момент до 250 Н·м, 165 исполнений, тип — соосно-цилиндрический. Точные параметры исполнения — в таблице выше.
Да, поставляем оригинальные редукторы Transtecno под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Transtecno и аналог ZR 939 за 15 минут.
Как понять, какое исполнение Transtecno CMGIS 012/013/022/023 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 939 один в один.
Замену Transtecno CMGIS 012/013/022/023 на ZR 939 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 12 месяцев, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Transtecno CMGIS 012/013/022/023 · 0,12 кВт, i=134 | ZR 939 |
| Transtecno CMGIS 012/013/022/023 · 0,12 кВт, i=123 | ZR 939 |
| Transtecno CMGIS 012/013/022/023 · 0,12 кВт, i=105 | ZR 939 |
| Transtecno CMGIS 012/013/022/023 · 0,12 кВт, i=90 | ZR 939 |
| Transtecno CMGIS 012/013/022/023 · 0,12 кВт, i=134 | ZR 939 |
