Transtecno CM 050 i=100 с двигателем 0,12 кВт — тихоходное исполнение, 14 об/мин на выходе при моменте 79 Н·м. В этой зоне привод выбирают по моменту сопротивления, а не по скорости.
Обороты подходят для шнеков, мешалок густых сред, скребковых конвейеров. Момент здесь средний — рабочий диапазон для конвейеров до метра шириной и перемешивающих устройств; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Особенность серии. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 14 об/мин и моменте 79 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,15 м/с при тяговом усилии 790 Н; через шкив ⌀160 мм на выходной вал придёт около 988 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,12 кВт нужен и фланец IEC 63 по посадке, и линия, держащая 0,5 А при 380 В. Не сойдётся одно из двух — привод не пустят. Полный оборот выходного вала — 4,3 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Вилка передаточных у Transtecno CM 050 — от 7,5 до 100, внутри 8 ступеней. Это исполнение 8-е по счёту: вверх — i=69,17 (21 об/мин). По двигателю ряд идёт от 0,1 до 0,55 кВт, здесь 0,12 кВт — 2-я мощность из 3. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Transtecno CM 050 поставляем под заказ; наш аналог — ZR 605 · ПР 450, встаёт на штатное место без переделки рамы.

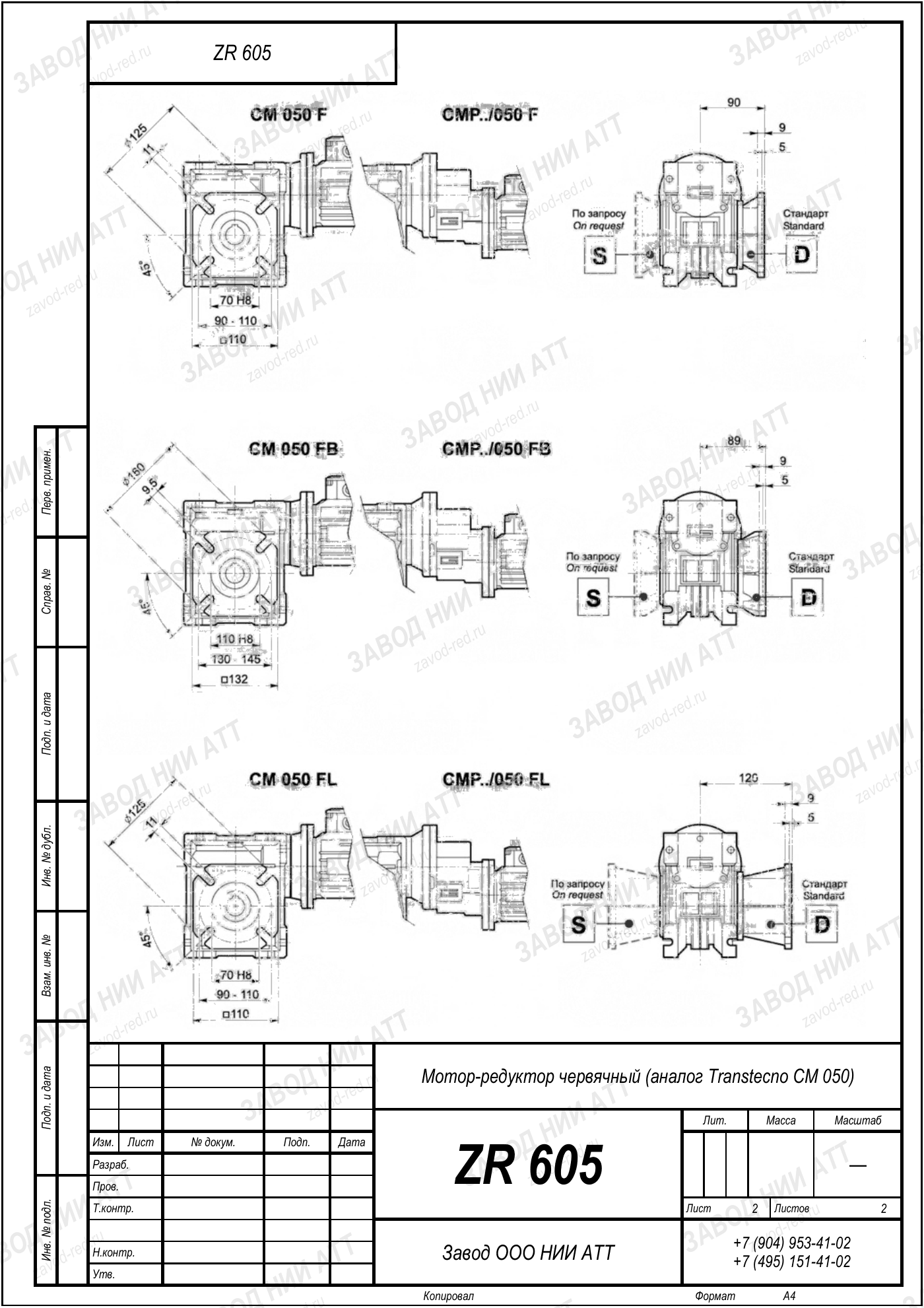

Габаритный и присоединительный чертёж модели Transtecno CM 050 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Transtecno CM 050 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | CM | конструктивный признак всей линейки: редуктор червячный |
|---|---|---|
| Типоразмер | 050 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Тот же типоразмер | CMIS 050 | другие обозначения этого производителя |
| Обозначения модели | CM 050, CMIS 050 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 100 — отсюда 14 об/мин на выходе, и мощность двигателя 0,12 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 605 · ПР 450. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как CM 050, CMIS 050 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: CM050, CMIS050. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 050 у производителя есть обозначения CMIS 050 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CMIS050. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 605 · ПР 450 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений Transtecno CM 050 они другие.
Аналог ZR 605 · ПР 450 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Выходная ступень здесь самая нагруженная — в первые смены контролируйте нагрев и манжету выходного вала.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Через смену после запуска осмотрите узел: уровень масла, нагрев, подтёки по валу.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100 — это отношение входной скорости к выходной.
Номинальный момент на выходе 79 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,12 кВт. Дайте мощность и обороты мотора, посчитаем.
ZR 605 · ПР 450 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Transtecno CM 050 обороты другие: выше передаточное — медленнее вал и больше момент.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
У Transtecno CM 050 общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 79 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 605 · ПР 450.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CM 050 · прочие исполнения (0,1–1,5 кВт, i=7,5–100) | ZR 605 · ПР 450 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Один типоразмер Transtecno CM 050, разные обороты и момент на выходном валу:
