Перед вами среднескоростное исполнение ряда Transtecno CM 040: i=21,14 с двигателем 0,09 кВт, выход 69 об/мин при моменте 13 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Обороты этой позиции идут в приводы барабанных машин, насосов и наматывателей. По моменту ряд небольшой — хватает для небольших питателей, заслонок и лабораторных установок, и всё же при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Про серию. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 69 об/мин и моменте 13 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,72 м/с при тяговом усилии 130 Н; через шкив ⌀160 мм на выходной вал придёт около 162 Н радиальной нагрузки. 0,9 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. Корпус один, передаточные разные: у Transtecno CM 040 их 8, от 7,5 до 100. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=35,48 (41 об/мин), вверх — i=12,59 (115 об/мин). Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Transtecno CM 040 доступен как импортная поставка; замена из нашей номенклатуры — ZR 604 · ПР 440, посадка один в один.

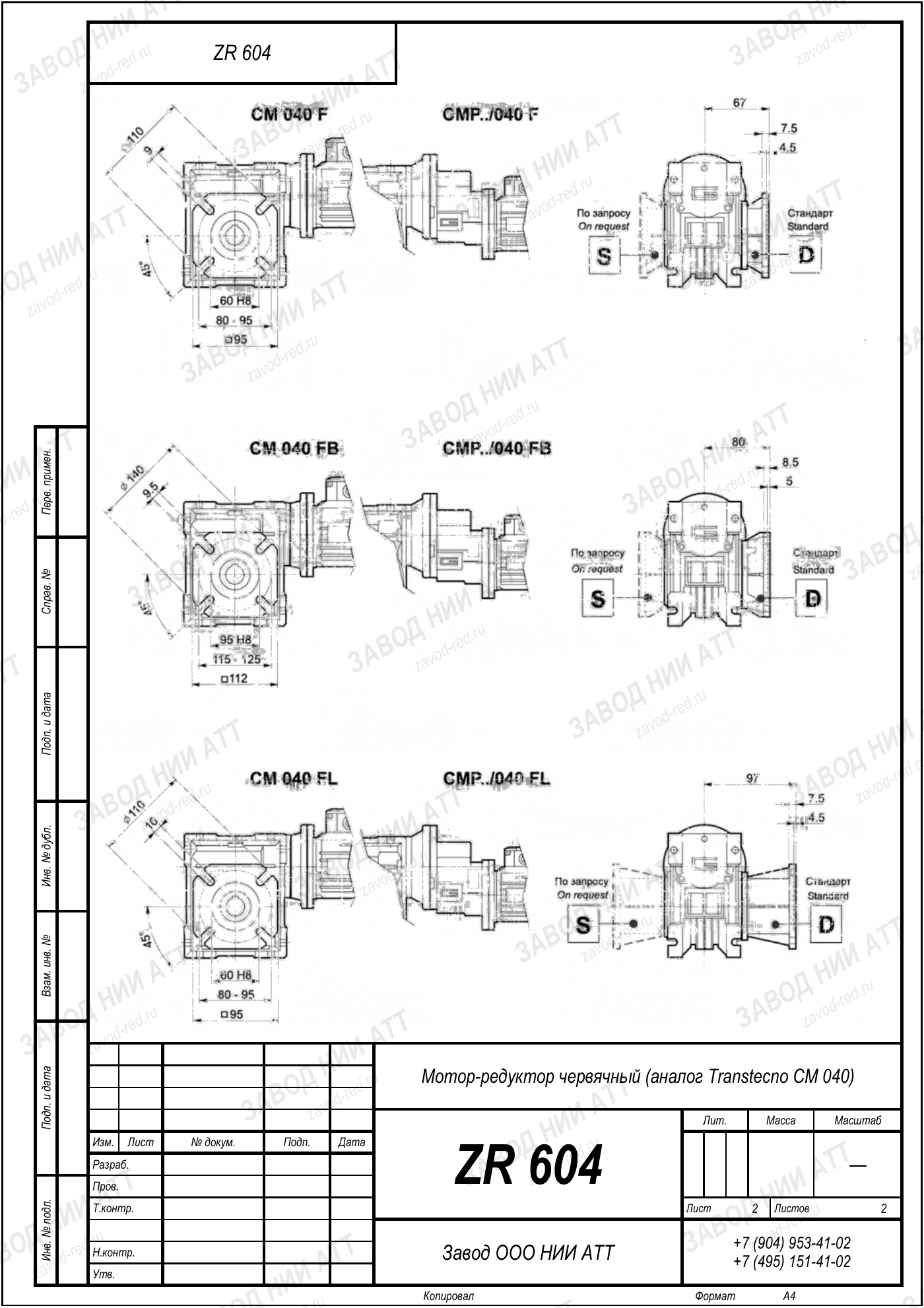

Габаритный и присоединительный чертёж модели Transtecno CM 040 — нажмите на лист, чтобы увеличить. Листов: 2. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Transtecno CM 040 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | CM | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 040 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Тот же типоразмер | CMIS 040 | другие обозначения этого производителя |
| Обозначения модели | CM 040, CMIS 040 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 21,14 — отсюда 69 об/мин на выходе, и мощность двигателя 0,09 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Замена по нашему каталогу — ZR 604 · ПР 440. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как CM 040, CMIS 040 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: CM040, CMIS040. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 040 у производителя есть обозначения CMIS 040 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CMIS040. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 604 · ПР 440 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
На замену ставим ZR 604 · ПР 440: считаем по моменту и передаточному, а не по каталожному коду.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Не переносите сюда сроки соседа по ряду — среднескоростное исполнение изнашивается иначе. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 13 Н·м. Запас на пуск даёт сервис-фактор: тяжёлый пуск, реверсы, частые включения — коэффициент выше, а редуктор на ступень крупнее.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,09 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Переходная плита не понадобится: ZR 604 · ПР 440 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 69 об/мин, вторая — какой момент привод удержит без перегрева.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Ряд Transtecno CM 040 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 13 Н·м. Модель у ряда одна, а исполнений в нём десятки. Разводят их всего два параметра — передаточное число и мощность приводного двигателя, оба на табличке.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 604 · ПР 440.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CM 040 · прочие исполнения (0,09–0,55 кВт, i=7,5–100) | ZR 604 · ПР 440 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
