Transtecno CM 030 в исполнении i=31,67 с двигателем 0,06 кВт — среднетихоходное исполнение: на выходном валу 46 об/мин при моменте 13 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Позиция для ленточных транспортёров, ковшовых элеваторов и питателей. Момент небольшой — как раз под задачи дозаторов, малых шнеков и лёгкой запорной арматуры; при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Место серии в линейке. Самая доступная и распространённая линейка (червячная передача); ниже КПД, чем у соосной CMG, и не имеет конического входа, как у CMB.
Что даёт эта позиция на машине. При 46 об/мин и моменте 13 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,6 м/с при тяговом усилии 104 Н; через шкив ⌀250 мм на выходной вал придёт около 104 Н радиальной нагрузки. Оборот за 1,3 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. 8 передаточных на Transtecno CM 030: с 7,5 ряд начинается, на 80 заканчивается. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=49,83 (29 об/мин), вверх — i=31,04 (47 об/мин). Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
Transtecno CM 030 доступен как импортная поставка; замена из нашей номенклатуры — ZR 603 · ПР 430, посадка один в один.

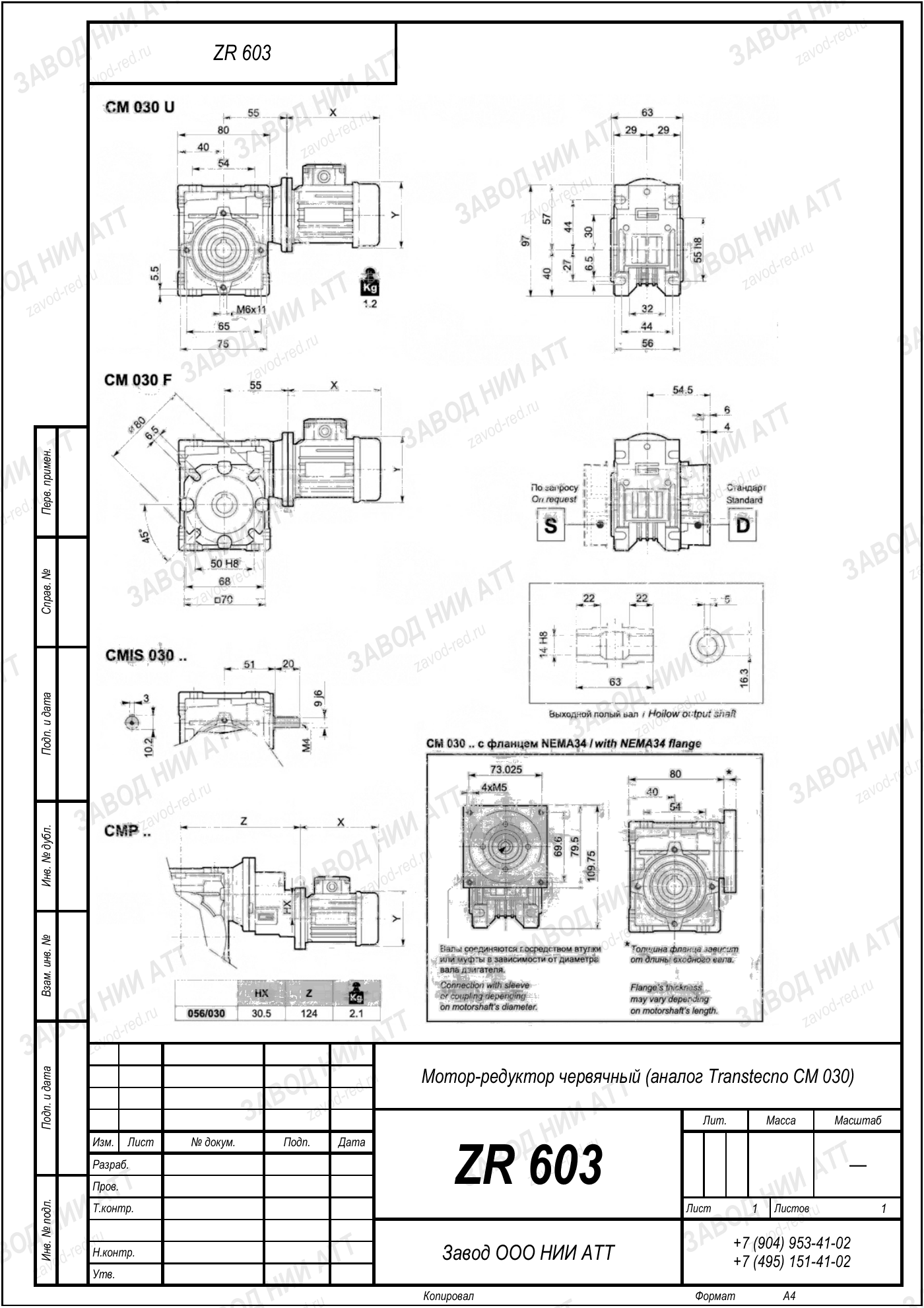

Габаритный и присоединительный чертёж модели Transtecno CM 030 — нажмите на лист, чтобы увеличить. Листов: 1. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде Transtecno CM 030 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | CM | кинематическая схема редуктора — червячный |
|---|---|---|
| Типоразмер | 030 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Тот же типоразмер | CMIS 030 | другие обозначения этого производителя |
| Обозначения модели | CM 030, CMIS 030 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 31,67 — отсюда 46 об/мин на выходе, и мощность двигателя 0,06 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
В нашей номенклатуре этой позиции соответствует ZR 603 · ПР 430: подбираем по моменту и передаточному, а не по названию.
Производитель обозначает эту машину как CM 030, CMIS 030 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: CM030, CMIS030. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
В этом же типоразмере 030 у производителя есть обозначения CMIS 030 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: CMIS030. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 603 · ПР 430 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Чтобы не ошибиться с исполнением, сверьте четыре параметра — именно они отличают эту позицию от остальных в ряду Transtecno CM 030.
Наш ZR 603 · ПР 430 встаёт на то же основание; сверяем момент, обороты и вылет вала.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 46 об/мин при стандартных 1450 об/мин на входе. Передаточное 31,67 — это отношение входной скорости к выходной.
Номинальный момент на выходе 13 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Формально да, но это уже другой расчёт: под 0,06 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
Наложите чертёж ZR 603 · ПР 430 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 46 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Transtecno CM 030 — корпус и посадочные останутся теми же.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Ряд Transtecno CM 030 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 46 об/мин на выходе и момент 13 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 603 · ПР 430.
| Импортное исполнение | Замена ZR |
|---|---|
| Transtecno CM 030 · прочие исполнения (0,06–0,25 кВт, i=7,5–80) | ZR 603 · ПР 430 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Соседние по передаточному исполнения Transtecno CM 030 — установочные размеры те же, выходная скорость другая:
