Tramec XC 90 с передаточным i=69,17 с двигателем 0,37 кВт выдаёт 21 об/мин при моменте 170 Н·м — среднетихоходное исполнение ряда. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Такие обороты ставят в приводы цепных конвейеров, норий и тарельчатых питателей. Момент средний для этого ряда — его хватает на привод конвейеров средней ширины и мешалок жидких сред; вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Место серии в линейке. Монолитный шлифованный со всех сторон корпус даёт больше вариантов крепления, чем составной K; в отличие от H — без встроенной предварительной цилиндрической ступени.
Что даёт эта позиция на машине. При 21 об/мин и моменте 170 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,22 м/с при тяговом усилии 1700 Н; через шкив ⌀250 мм на выходной вал придёт около 1360 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 0,37 кВт фланец IEC 71. Ток около 1,1 А — если пускатель на линии слабее, менять придётся и его. Тихоходный вал проворачивается за 2,9 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Ряд по Tramec XC 90 перекрывает 7,5…100 — это 8 ступеней. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=100 (14 об/мин), вверх — i=59,57 (24 об/мин). Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Эту позицию закрываем двумя путями: поставкой оригинала Tramec XC 90 и нашим ZR 609 · ПР 490 с теми же присоединительными размерами.

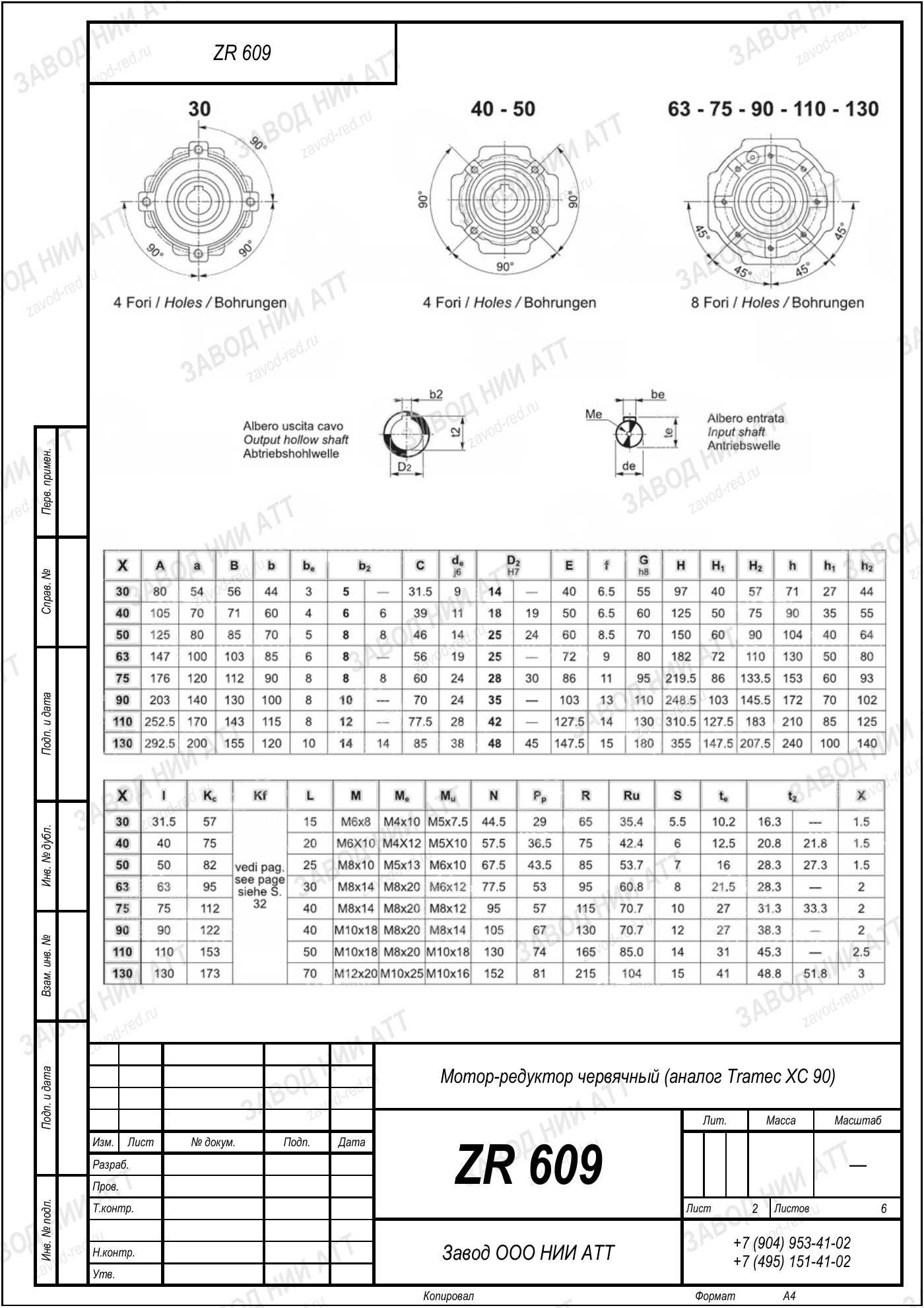

Габаритный и присоединительный чертёж модели Tramec XC 90 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Tramec XC 90 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | XC | конструктивный признак всей линейки: редуктор червячный |
|---|---|---|
| Типоразмер | 90 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
| Тот же типоразмер | T 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 69,17 — отсюда 21 об/мин на выходе, и мощность двигателя 0,37 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Замена по нашему каталогу — ZR 609 · ПР 490. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
В этом же типоразмере 90 у производителя есть обозначения T 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: T90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 609 · ПР 490 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию Tramec XC 90 обычно и приводит к пересорту. Нужны четыре числа с шильда.
ZR 609 · ПР 490 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 21 об/мин при стандартных 1450 об/мин на входе. Передаточное 69,17 — это отношение входной скорости к выходной.
Номинальный момент на выходе 170 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,37 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Наложите чертёж ZR 609 · ПР 490 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 21 об/мин, вторая — какой момент привод удержит без перегрева.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
Марка Tramec XC 90 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 21 об/мин на выходе и момент 170 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 609 · ПР 490.
| Импортное исполнение | Замена ZR |
|---|---|
| Tramec XC 90 · прочие исполнения (0,37–4 кВт, i=7,5–100) | ZR 609 · ПР 490 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Нужен другой момент на выходе — исполнения Tramec XC 90 с соседним передаточным, корпус общий:
