В этой позиции Tramec XC 30 стоит ступень i=7,5 с двигателем 0,12 кВт: рабочая скорость 193 об/мин при моменте 5.9 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Такие обороты ставят в приводы вентиляторов, сепараторов и приводов с большой инерцией. Момент небольшой для этого ряда — его хватает на привод небольших питателей, заслонок и лабораторных установок; сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Особенность серии. Монолитный шлифованный со всех сторон корпус даёт больше вариантов крепления, чем составной K; в отличие от H — без встроенной предварительной цилиндрической ступени.
Что даёт эта позиция на машине. При 193 об/мин и моменте 5.9 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 3,18 м/с при тяговом усилии 37 Н; через шкив ⌀160 мм на выходной вал придёт около 74 Н радиальной нагрузки. Габарит по IEC у двигателя 0,12 кВт — 63, присоединительные размеры стандартные, замену подобрать несложно. По электрике ориентир — 0,5 А от сети 380 В. Тихоходный вал проворачивается за 0,3 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Выходные обороты задаёт передаточное — у Tramec XC 30 их 8, от 7,5 до 80. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=12,04 (120 об/мин). Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Эту позицию закрываем двумя путями: поставкой оригинала Tramec XC 30 и нашим ZR 603 · ПР 430 с теми же присоединительными размерами.

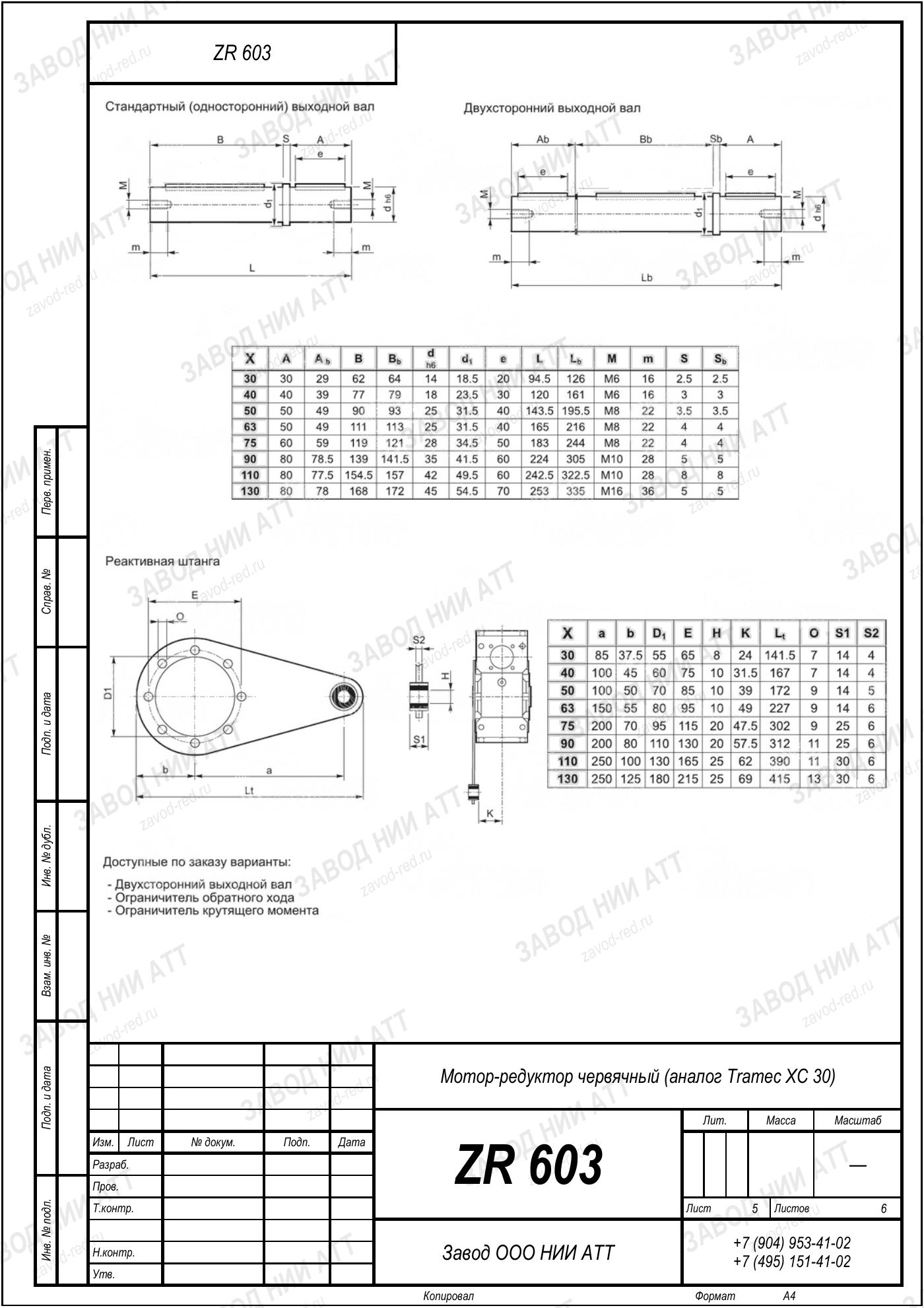

Габаритный и присоединительный чертёж модели Tramec XC 30 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Tramec XC 30 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | XC | индекс серии читается как тип редуктора: червячный |
|---|---|---|
| Типоразмер | 30 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Другие серии | T 90, PA 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 7,5 — отсюда 193 об/мин на выходе, и мощность двигателя 0,12 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Замена по нашему каталогу — ZR 603 · ПР 430. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Рядом с этой серией производитель выпускает T 90, PA 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: T90, PA125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 603 · ПР 430 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
Чтобы ZR 603 · ПР 430 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
В паспорте смотрите строку именно этой позиции: исполнение быстроходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 193 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 5.9 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,12 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
ZR 603 · ПР 430 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 193 об/мин, соседние по ряду — свои значения.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду Tramec XC 30 десятки исполнений, и путают их часто. Эта позиция — быстроходное исполнение: 193 об/мин на выходе и момент 5.9 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
ZR 603 · ПР 430 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Те же присоединительные размеры Tramec XC 30, соседний шаг по передаточному числу:
