Исполнение Tramec XC 130 i=59,57 с двигателем 0,75 кВт: по классу среднетихоходное, 24 об/мин на выходном валу при моменте 290 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Скорость этой позиции востребована в приводах ленточных транспортёров, ковшовых элеваторов и питателей. Момент высокий: рабочая зона — привод тяжёлых элеваторов и цепных транспортёров, но слабым звеном обычно оказывается вал самой машины, а не редуктора.
Отличие от соседних серий. Монолитный шлифованный со всех сторон корпус даёт больше вариантов крепления, чем составной K; в отличие от H — без встроенной предварительной цилиндрической ступени.
Что даёт эта позиция на машине. При 24 об/мин и моменте 290 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,5 м/с при тяговом усилии 1450 Н; через шкив ⌀160 мм на выходной вал придёт около 3625 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 0,75 кВт фланец IEC 80. Ток около 2,1 А — если пускатель на линии слабее, менять придётся и его. Тихоходный вал проворачивается за 2,5 с; та же цифра пригодится, когда прикидываете число циклов за смену.
Место в ряду. Корпус один, передаточные разные: у Tramec XC 130 их 8, от 7,5 до 100. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=69,17 (21 об/мин), вверх — i=38,33 (38 об/мин). Ошиблись со ступенью — замена внутри ряда обходится без переделки основания.
Кроме оригинала Tramec XC 130 предлагаем ZR 6013 · ПР 4130 — тот же габарит и крепление, срок поставки короче.

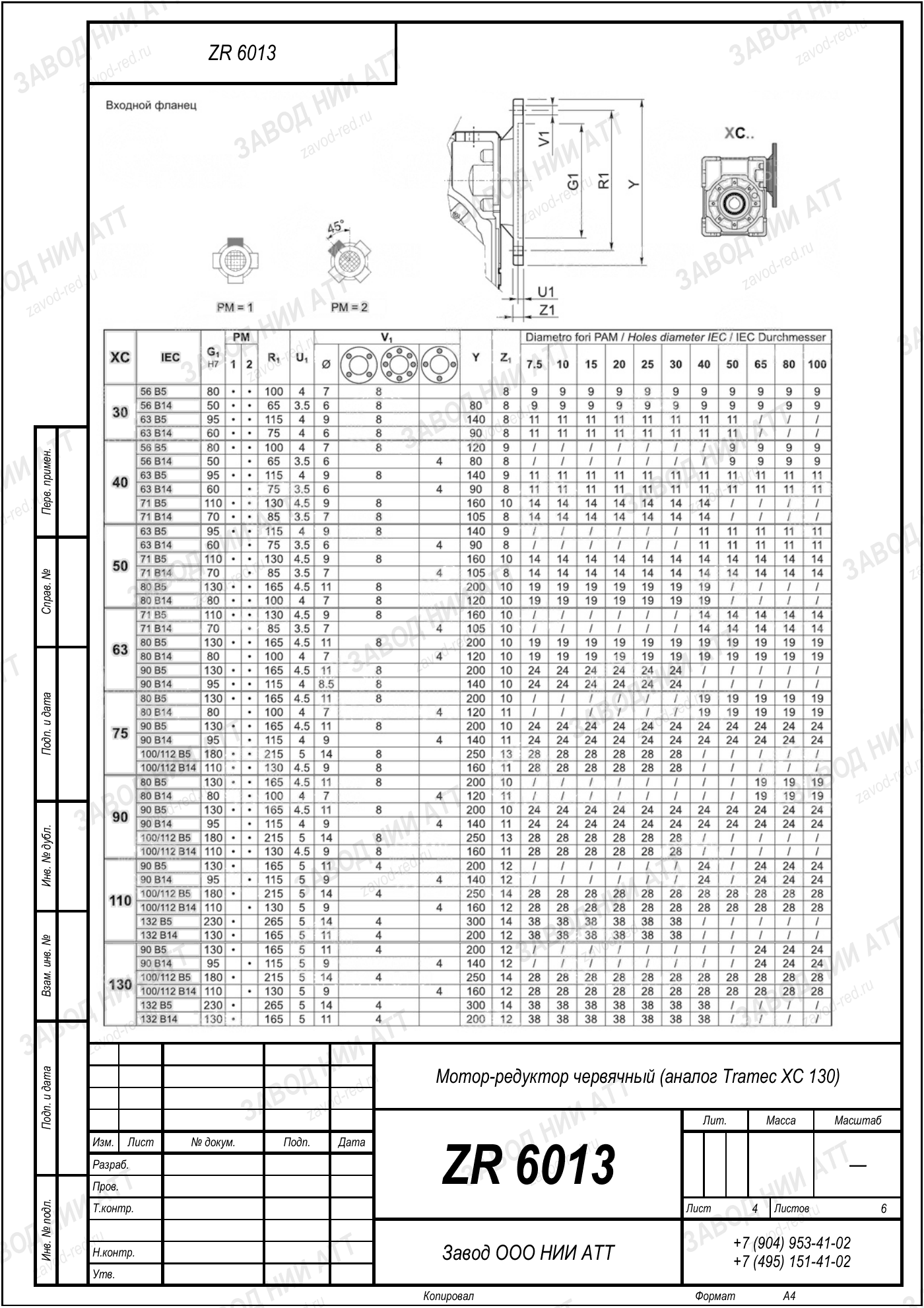

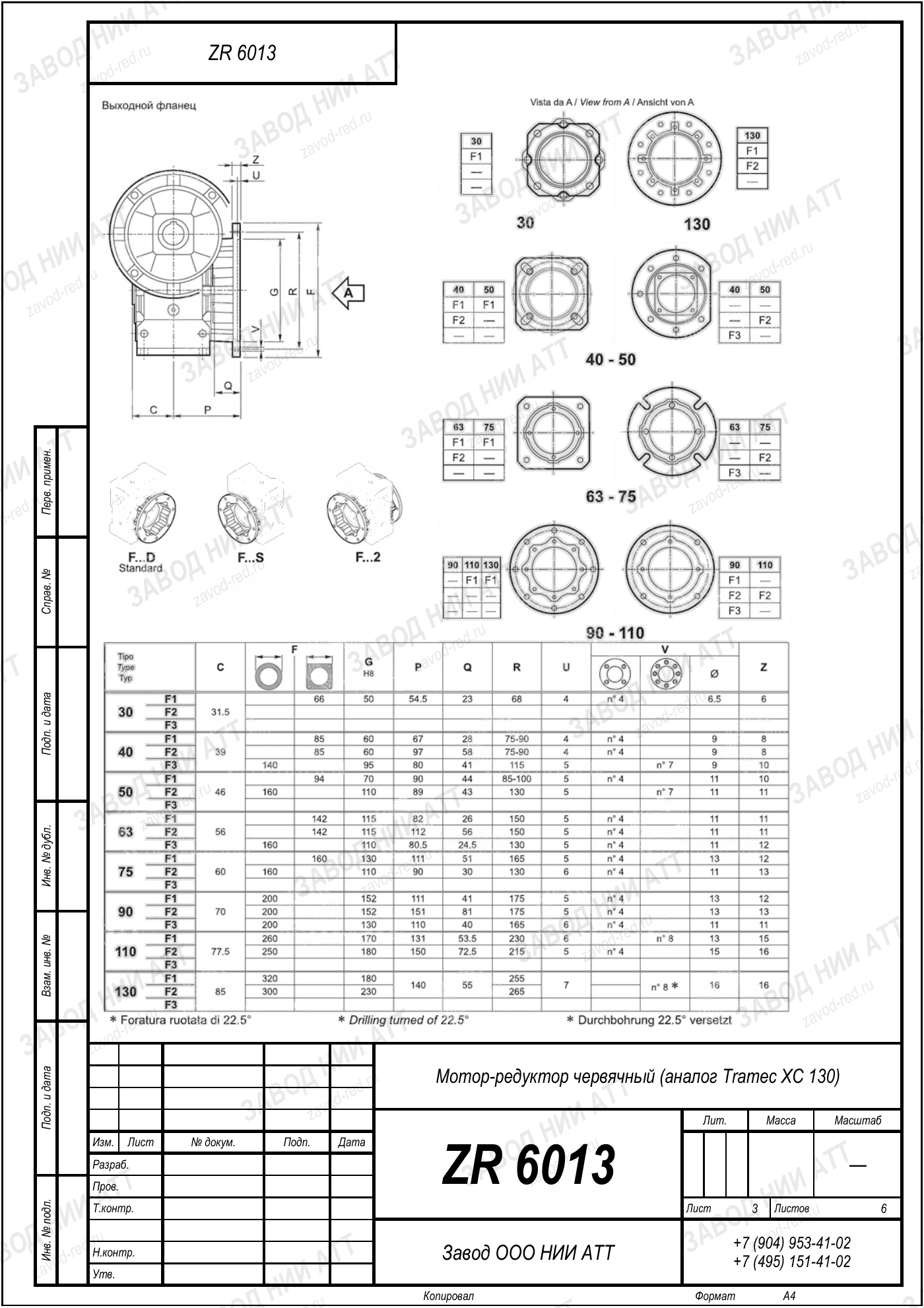

Габаритный и присоединительный чертёж модели Tramec XC 130 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия Tramec XC 130 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | XC | говорит о типе передачи, а не о размере — червячный |
|---|---|---|
| Типоразмер | 130 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Другие серии | T 90, PA 125 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 59,57 — отсюда 24 об/мин на выходе, и мощность двигателя 0,75 кВт. Остальные буквы обозначения относятся к валу и креплению, на скорость они не влияют.
Наш аналог: ZR 6013 · ПР 4130. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает T 90, PA 125 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: T90, PA125. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 6013 · ПР 4130 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Tramec XC 130. Проверьте их по своей машине.
ZR 6013 · ПР 4130 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
На выходном валу 24 об/мин при стандартных 1450 об/мин на входе. Передаточное 59,57 — это отношение входной скорости к выходной.
Номинальный момент на выходе 290 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,75 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 6013 · ПР 4130 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Ключ — передаточное число. Оно фиксирует 24 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Позиции Tramec XC 130 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднетихоходное исполнение: 24 об/мин на выходе и момент 290 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 6013 · ПР 4130.
| Импортное исполнение | Замена ZR |
|---|---|
| Tramec XC 130 · прочие исполнения (0,75–7,5 кВт, i=7,5–100) | ZR 6013 · ПР 4130 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Не подошли обороты — соседние исполнения Tramec XC 130 на том же корпусе:
