Tramec 80C в исполнении i=132 с двигателем 0,12 кВт — тихоходное исполнение: на выходном валу 11 об/мин при моменте 100 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Такая скорость нужна в приводах шнеков, мешалок густых сред, скребковых конвейеров, а момент средний позволяет работать с конвейеров средней ширины и мешалок жидких сред: запас по валу умеренный — не ставьте шкив большого диаметра без выносной опоры.
Что даёт эта позиция на машине. При 11 об/мин и моменте 100 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,12 м/с при тяговом усилии 1000 Н; через шкив ⌀160 мм на выходной вал придёт около 1250 Н радиальной нагрузки. Двигатель 0,12 кВт — это фланец IEC 63, рабочий ток около 0,5 А при 380 В: под него и подбирайте пускатель с кабелем. Один оборот выходного вала занимает 5,5 с — по этому времени удобно сверять такт вашей машины.
Место в ряду. У Tramec 80C в наличии 8 передаточных — от 6 до 132. Это исполнение 8-е по счёту: вверх — i=71,14 (20 об/мин). По двигателю ряд идёт от 0,1 до 0,75 кВт, здесь 0,12 кВт — 2-я мощность из 7. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.

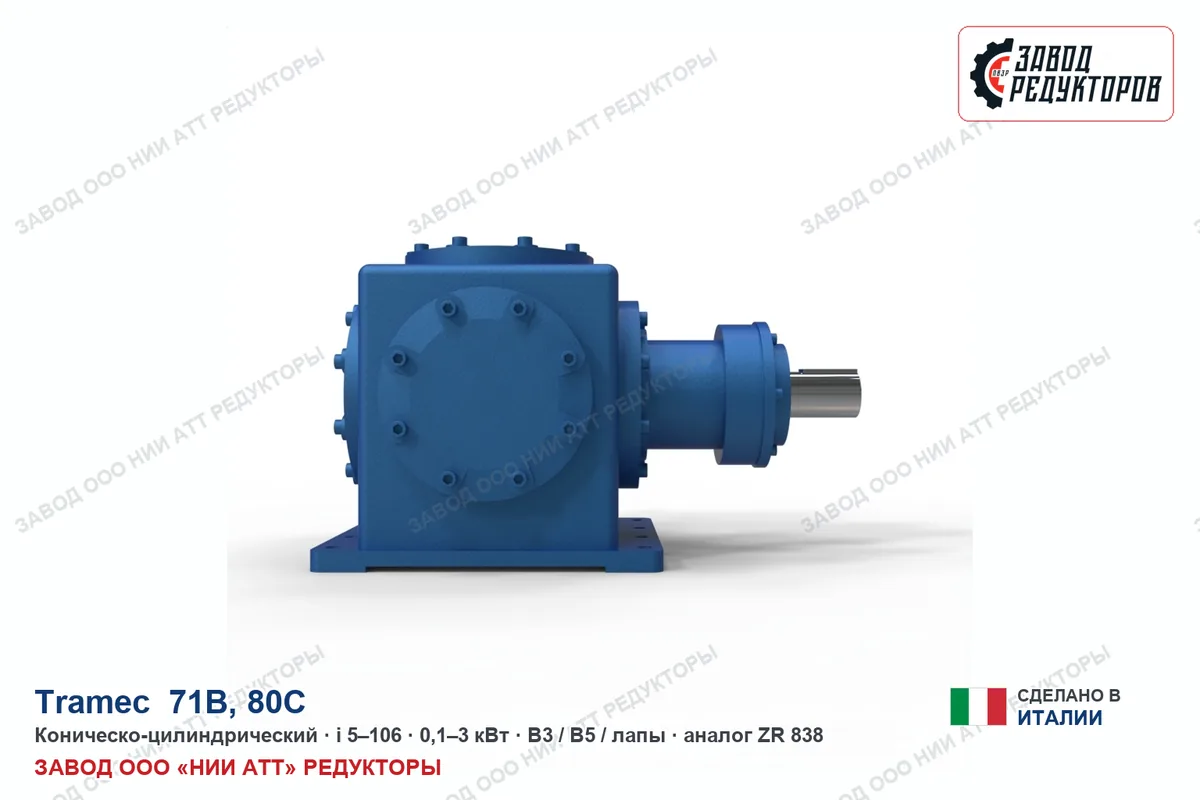

Оригинал Tramec 80C везём под заказ. Наш ZR 838 · ПР 313 повторяет посадочные размеры — основание и обвязка остаются прежними.
Чертёж оригинала Tramec 80C вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 838: присоединительные размеры те же, замена без переделки узла. Листов: 6, нажмите на лист, чтобы увеличить.
Обозначение Tramec 80C описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Типоразмер | 80C | габарит корпуса и присоединительные размеры |
|---|---|---|
| Обозначения модели | PA 80, PC 80 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 132 — отсюда 11 об/мин на выходе, и мощность двигателя 0,12 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Наш аналог: ZR 838 · ПР 313. Подбор ведём от момента и оборотов вашей машины.
Наш аналог: ZR 838 · ПР 313. Подбор ведём от момента и оборотов вашей машины.
Производитель обозначает эту машину как PA 80, PC 80 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: PA80, PC80. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Замена ZR 838 · ПР 313 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Заказ по одному названию Tramec 80C обычно и приводит к пересорту. Нужны четыре числа с шильда.
Аналог ZR 838 · ПР 313 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Это тихоходное исполнение, и регламент здесь отличается от быстроходных позиций того же ряда. Первый осмотр — через смену после пуска: уровень масла, нагрев корпуса, подтёки по манжете.
На выходном валу 11 об/мин при стандартных 1450 об/мин на входе. Передаточное 132 — это отношение входной скорости к выходной.
Номинальный момент на выходе 100 Н·м. Пусковой момент машины должен быть ниже номинального с учётом запаса.
Можно, но изменятся момент и запас: сейчас позиция рассчитана под 0,12 кВт. Пришлите параметры вашего мотора — пересчитаем и подберём исполнение ряда.
Аналог ZR 838 · ПР 313 нашего производства: те же присоединительные и габаритные размеры, обороты и момент подбираем один в один под эту позицию.
Позиция определяется парой «передаточное и мощность». У соседних исполнений Tramec 80C обороты другие: выше передаточное — медленнее вал и больше момент.
Серийные типоразмеры отгружаем от 3 дней, остальные — под заказ. Срок по позиции Tramec 80C i=132 назовём в ответе на заявку: он зависит от наличия корпуса и двигателя 0,12 кВт.
Ряд Tramec 80C насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — тихоходное исполнение: 11 об/мин на выходе и момент 100 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Когда таблички нет, работаем от машины: нужны обороты рабочего органа и требуемое усилие, по ним и определим исполнение, а также подберёт ZR 838 · ПР 313 на замену.
| Импортное исполнение | Замена ZR |
|---|---|
| Tramec 80C · прочие исполнения (0,1–3 кВт, i=6–132) | ZR 838 · ПР 313 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
