Tramec K 63 — червячный мотор-редуктор бренда Tramec. Российский аналог собственного производства — ZR 606 (обозначение ПР 4110) от Завода Редукторов, ООО «НИИ АТТ». Аналог повторяет присоединительные и габаритные размеры оригинала — валы, фланцы, расположение лап и монтажное положение, поэтому встаёт на штатное место Tramec K 63 без переделки рамы и переходных деталей.
Модель выпускается в сотнях исполнений: мощность 0,6–7,5 кВт, передаточное число 8–1, различные варианты по редукции, валам и фланцам. Взаимозаменяемость подтверждает инженер по мощности, моменту, передаточному числу, консольной нагрузке и монтажному положению — по шильду, фото или параметрам за 15 минут (подбор по параметрам). Переходные фланцы и спецвалы изготавливаем по чертежам.
Замена Tramec K 63 на ZR 606 выгодна по цене и срокам: поставляем напрямую от производителя, без валютных рисков, с гарантией 12 месяцев и полным пакетом документов. Серийные типоразмеры отгружаем от 3 дней со склада. При необходимости поставим и сам оригинал Tramec под заказ. Смотрите также все модели Tramec и аналоги, импортозамещение приводов и каталог редукторов.
Мотор-редукторы Tramec K 63 и российский аналог ZR 606 · ПР 4110 (червячный) применяют в приводах, где нужны большое передаточное число в одной ступени, компактность и эффект самоторможения: конвейеры и рольганги, секционные ворота и шлагбаумы, дозаторы и питатели, мешалки, упаковочное и фасовочное оборудование, приводы задвижек и заслонок. Подбор конкретного исполнения под нагрузку и присоединительные размеры выполняет инженер.
Tramec K 63 и аналог ZR 606 · ПР 4110 поставляются в разных монтажных исполнениях — на лапах, с выходным фланцем или комбинированно; выходной вал бывает сплошным со шпонкой или полым (насадным). При заказе указывают монтажное положение, сторону и тип выходного вала, климатическое исполнение — от этого зависят смазка, теплоотвод и присоединение к раме механизма. При мощности 0,6–7,5 кВт и передаточных числах 8–1 исполнение подбирают по нагрузке и оборотам на выходе; при необходимости изготавливаем переходные фланцы и спецвалы по чертежам.

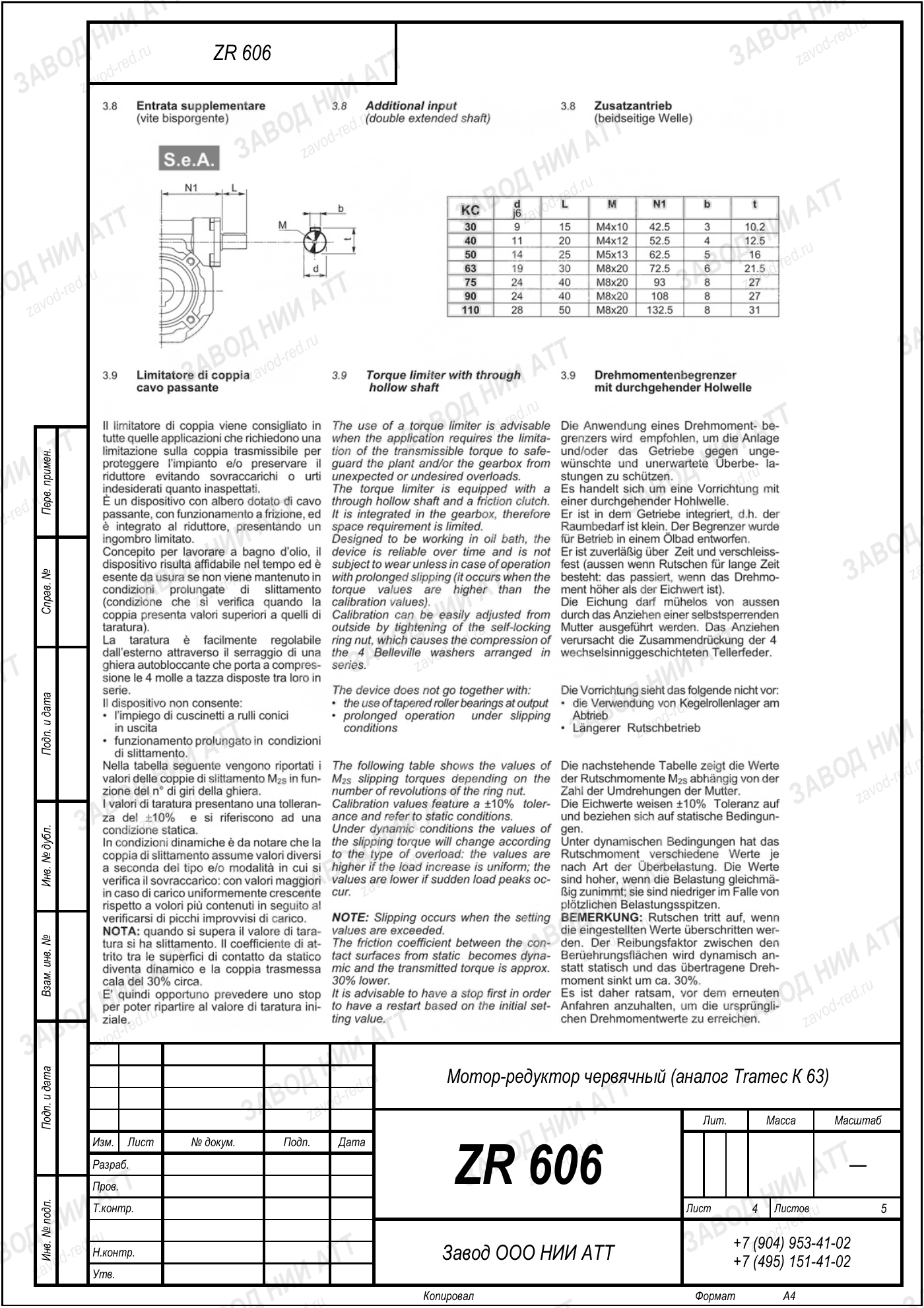

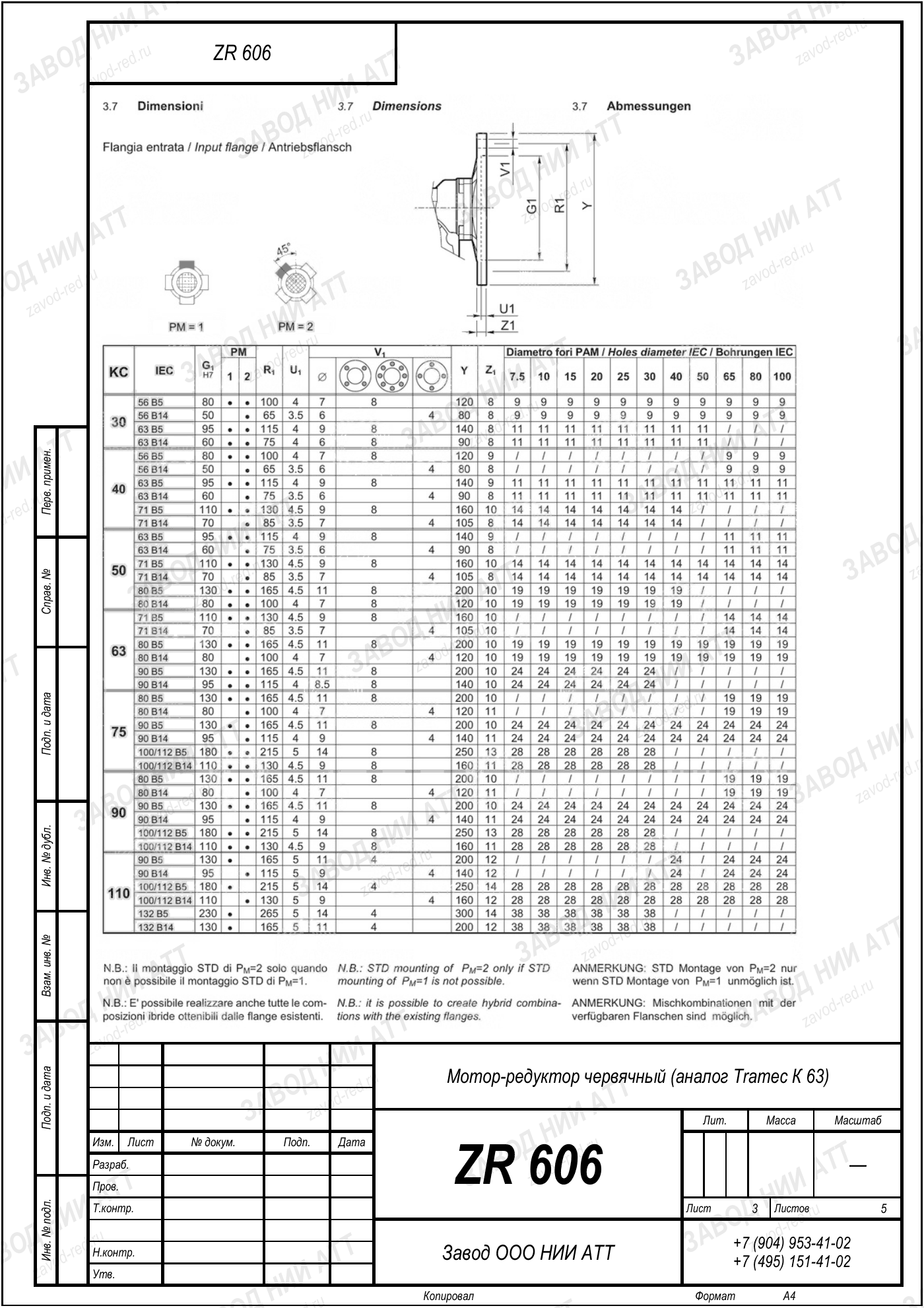

Габаритный и присоединительный чертёж модели Tramec K 63 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Tramec K 63 читается слева направо: сначала серия, затем типоразмер. Этого достаточно, чтобы найти российский аналог.
| Серия | K | задаёт тип передачи — червячный |
|---|---|---|
| Типоразмер | 63 | габарит корпуса и присоединительные размеры |
Российский аналог ZR 606 · ПР 4110 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Замена Tramec K 63 на ZR 606 · ПР 4110 проходит без переделки узла, если совпали шесть параметров. Пройдите по списку до заказа — это дешевле, чем после.
| Момент на выходе | момент из паспорта или расчёта машины | считают с сервис-фактором под режим работы: ударные нагрузки, реверс и частые пуски требуют запаса, иначе ресурс падает кратно |
|---|---|---|
| Передаточное число | передаточное с шильда | обороты выходного вала должны совпасть с технологией; ближайшее стандартное значение согласуют, если точного нет в ряду |
| Мощность и способ пуска | мощность двигателя с шильда | прямой пуск, УПП или частотник дают разную пиковую нагрузку на зубья; при частотном регулировании проверяют нижние обороты и охлаждение |
| Присоединительные размеры | вал, фланец, лапы, межосевое | диаметр и вылет вала, шпонка, диаметр фланца и расположение крепежа — то, из-за чего узел не встаёт на место |
| Монтажное положение | по шильду или по факту на машине | от положения зависят уровень масла и расположение пробок; при смене положения редуктор дозаправляют и переставляют сапун |
| Консольная и осевая нагрузка | от шкива, звёздочки, муфты | радиальная сила от натяжения ремня или цепи ограничивает ресурс подшипников — её сверяют с допустимой для типоразмера |
Если шильд не читается, подбор ведут по машине: момент, обороты, схема установки и присоединительные размеры по факту — этого достаточно.
При установке ZR 606 · ПР 4110 сохраняют монтажное положение исходного Tramec K 63 — иначе смазка не дойдёт до верхней ступени, а сапун окажется под уровнем масла.
Смазочный материал: для червячной пары обычно применяют полиэфирное (синтетическое) масло — оно снижает нагрев и потери на трение скольжения. Объём заправки зависит от монтажного положения и указан в паспорте; смешение типов масел недопустимо.
Несоосность и перетянутый ремень — две частые причины преждевременного выхода подшипников: соосность выставляют по индикатору, натяжение — по норме на передачу.
На обкатке проверяют температуру, шум и герметичность. Первую замену масла делают по паспорту — она вымывает приработочные частицы.
Прямая замена — редуктор ZR 606 нашего производства: совпадают присоединительные и габаритные размеры, узел встаёт на штатное место без переделки. Отличается ценой и сроком поставки.
Аналог Tramec K 63 — ZR 606 (обозначение ПР 4110), червячный редуктор. Совпадает по валам, фланцам и монтажным размерам.
Да. ZR 606 повторяет присоединительные размеры Tramec K 63 — валы, фланцы, расположение лап и положение в пространстве. Переходные фланцы и спецвалы при необходимости изготовим по чертежам.
Характеристики и размеры сопоставимы, гарантия 12 месяцев. Аналог обычно дешевле импорта и отгружается быстрее — от 3 дней со склада или под заказ.
Цена и оригинала, и аналога — по запросу: зависит от типоразмера, передаточного числа и комплектации. Пришлите модель или шильд — рассчитаем оба варианта и пришлём КП в течение дня.
Мощность 0,55–7,5 кВт, передаточное 7,5–100, крутящий момент до 757 Н·м, 71 исполнений, тип — червячный. Точные параметры исполнения — в таблице выше.
Да, поставляем оригинальные редукторы Tramec под заказ — с гарантией производителя. Срок зависит от модели и наличия у поставщика; сообщим при запросе.
Пришлите фото шильда или обозначение — инженер определит типоразмер, передаточное число и мощность, подберёт оригинал Tramec и аналог ZR 606 за 15 минут.
Как понять, какое исполнение Tramec K 63 стоит у вас: снимите данные с шильда (типоразмер, передаточное число, мощность двигателя) или пришлите фото таблички — по ним инженер определит точную позицию и подберёт аналог ZR 606 один в один.
Замену Tramec K 63 на ZR 606 оформляем прямым договором с заводом-изготовителем: цена в рублях, гарантия 12 месяцев, паспорт, декларация соответствия и УПД. Серийные позиции — со склада, остальное — под заказ.
| Импортное исполнение | Замена |
|---|---|
| Tramec K 63 · 0,55 кВт, i=100 | ZR 606 |
| Tramec K 63 · 0,55 кВт, i=80 | ZR 606 |
| Tramec K 63 · 0,55 кВт, i=100 | ZR 606 |
| Tramec K 63 · 0,55 кВт, i=80 | ZR 606 |
| Tramec K 63 · 0,75 кВт, i=100 | ZR 606 |
Смотрите также: все модели Tramec и аналоги, каталог редукторов, импортозамещение приводов, подбор по параметрам и карточку ZR 606. Нужен аналог другого импортного редуктора — пришлите шильд, подберём замену за 15 минут.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Другие исполнения Tramec K 63 — по мощности и передаточному числу:
