Tramec K 110 с передаточным i=100 с двигателем 3 кВт выдаёт 14 об/мин при моменте 2000 Н·м — тихоходное исполнение ряда. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Обороты этой позиции идут в приводы шнековых питателей, лопастных мешалок и скребков. По моменту ряд очень высокий — хватает для дробилок, мельниц и крупных барабанных машин, и всё же основание должно быть жёстким — реактивный момент разворачивает корпус.
Место серии в линейке. Круглый составной корпус (лапы/фланцы отдельно) — легче, чем монолитный X; только под мотор-фланец, без исполнения с проекционным валом.
Что даёт эта позиция на машине. При 14 об/мин и моменте 2000 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,18 м/с при тяговом усилии 16000 Н; через шкив ⌀250 мм на выходной вал придёт около 16000 Н радиальной нагрузки. 3 кВт на 380 В — это примерно 6,9 А в рабочем режиме, посадка — фланец IEC 100. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Оборот выходного вала укладывается в 4,3 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. 8 передаточных на Tramec K 110: с 7,5 ряд начинается, на 100 заканчивается. Это исполнение 8-е по счёту: вверх — i=69,17 (21 об/мин). По двигателю ряд идёт от 0,6 до 3 кВт, здесь 3 кВт — 3-я мощность из 3. Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
Tramec K 110 доступен как импортная поставка; замена из нашей номенклатуры — ZR 6010 · ПР 4110, посадка один в один.

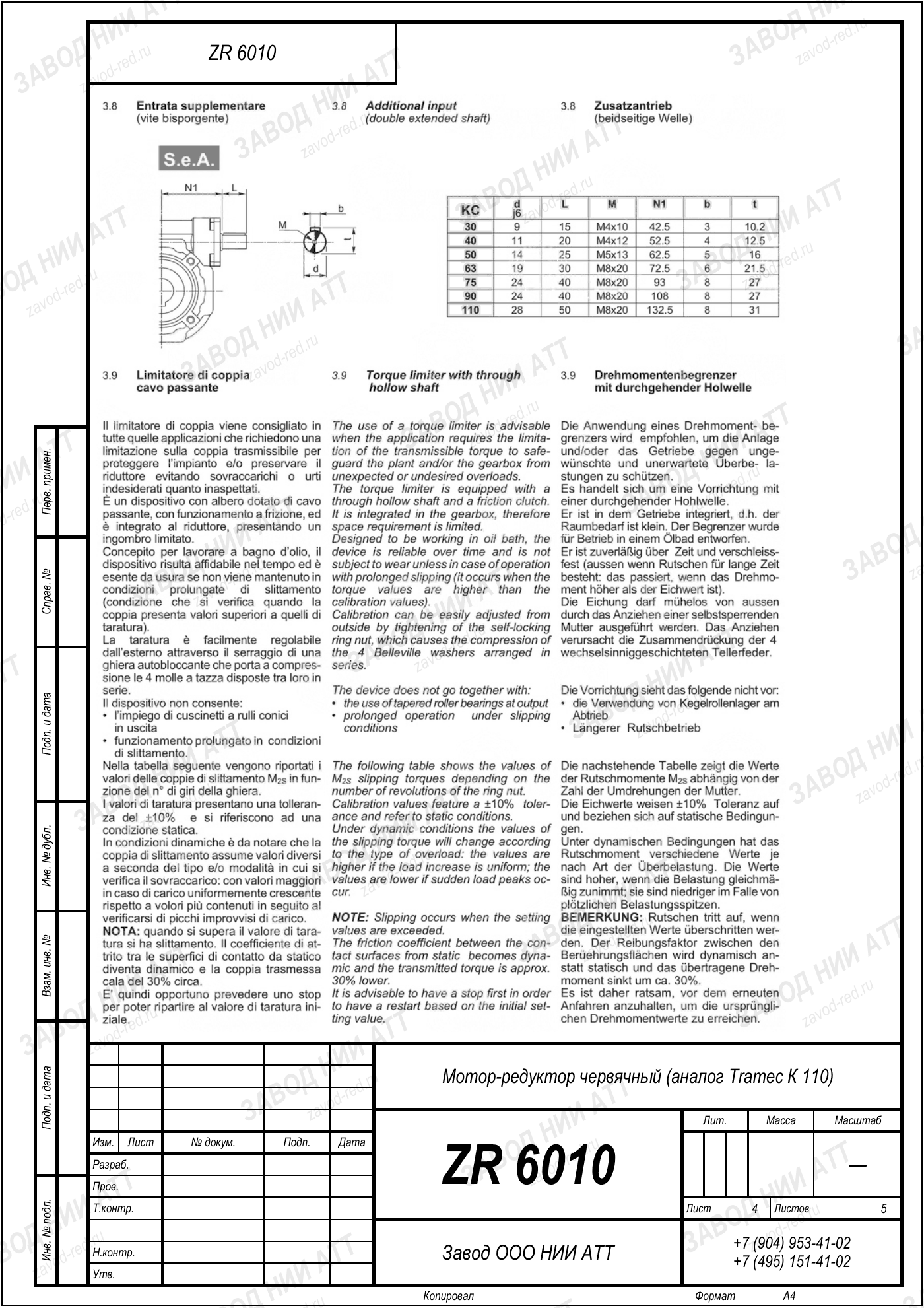

Габаритный и присоединительный чертёж модели Tramec K 110 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение Tramec K 110 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | K | семейство редукторов с общей кинематикой — червячный |
|---|---|---|
| Типоразмер | 110 | габарит корпуса, определяющий межосевое расстояние и присоединительные размеры |
Позицию внутри ряда задают два числа: передаточное 100 — отсюда 14 об/мин на выходе, и мощность двигателя 3 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
Наш аналог: ZR 6010 · ПР 4110. Подбор ведём от момента и оборотов вашей машины.
Замена ZR 6010 · ПР 4110 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять Tramec K 110, сверьте четыре числа: по ним позиция и определяется.
Геометрия у ZR 6010 · ПР 4110 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Нагрузка на тихоходную пару максимальная: проверяйте температуру корпуса и герметичность по валу после обкатки.
Одного регламента на всю модель не бывает: тихоходное исполнение обслуживают по своему графику. Через смену после запуска долейте масло до метки: часть уходит на смачивание корпуса.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100 — это отношение входной скорости к выходной.
Номинальный момент на выходе 2000 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 3 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 6010 · ПР 4110 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Отличают позиции передаточное и мощность. Здесь выход 14 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда Tramec K 110 — корпус и посадочные останутся теми же.
Корпус этого типоразмера и двигатель нужной мощности могут лежать на складе, а могут собираться под заказ — поэтому срок считаем по факту заявки.
По названию Tramec K 110 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 2000 Н·м. Шильд и решает: передаточное число плюс мощность двигателя — и позиция определена.
Когда шильд не читается, отправной точкой служат обороты выходного вала, диаметр вала и межосевое расстояние. Этих данных хватает, чтобы предложить на замену ZR 6010 · ПР 4110.
| Импортное исполнение | Замена ZR |
|---|---|
| Tramec K 110 · прочие исполнения (0,6–7,5 кВт, i=7,5–100) | ZR 6010 · ПР 4110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Нужен другой момент на выходе — исполнения Tramec K 110 с соседним передаточным, корпус общий:
