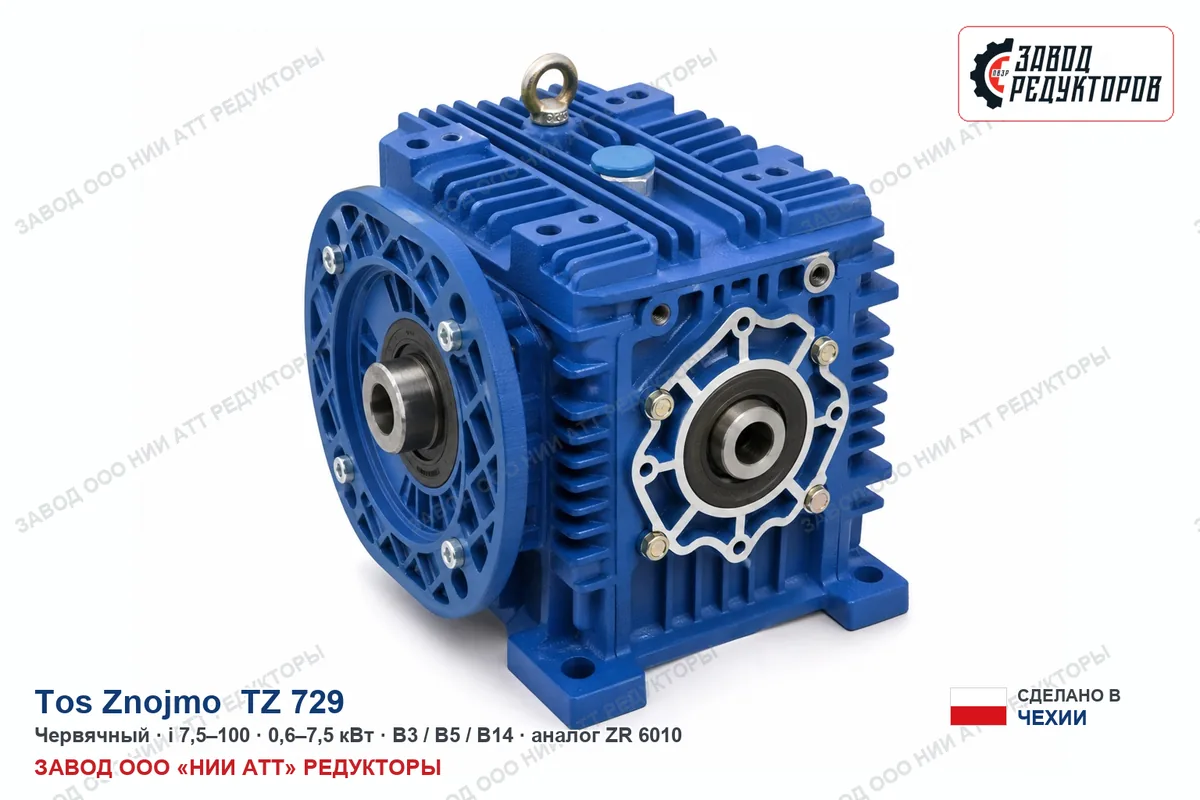

Перед вами среднескоростное исполнение ряда Tos Znojmo TZ 729: i=21,11 с двигателем 0,2 кВт, выход 69 об/мин при моменте 28 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Такие обороты нужны в приводах насосов, барабанов, намотчиков, вальцов, момент небольшой — под задачи лёгких заслонок, малых шнеков, дозаторов. Помните: вал тонкий, и перегрузка ударом опаснее статической.
Что даёт эта позиция на машине. При 69 об/мин и моменте 28 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,9 м/с при тяговом усилии 224 Н; через шкив ⌀200 мм на выходной вал придёт около 280 Н радиальной нагрузки. Оборот за 0,9 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Не подошло это передаточное — в ряду Tos Znojmo TZ 729 их 8, от 7 до 192. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=26,33 (55 об/мин), вверх — i=13,57 (107 об/мин). Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Оригинал Tos Znojmo TZ 729 везём под заказ. Наш ZR 898 · ПР 317 повторяет посадочные размеры — основание и обвязка остаются прежними.
Чертёж оригинала Tos Znojmo TZ 729 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 898: присоединительные размеры те же, замена без переделки узла. Листов: 3, нажмите на лист, чтобы увеличить.
Tos Znojmo TZ 729 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | TZ | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 729 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
Позицию внутри ряда задают два числа: передаточное 21,11 — отсюда 69 об/мин на выходе, и мощность двигателя 0,2 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Наш аналог: ZR 898 · ПР 317. Подбор ведём от момента и оборотов вашей машины.
Российский аналог ZR 898 · ПР 317 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Tos Znojmo TZ 729. Проверьте их по своей машине.
ZR 898 · ПР 317 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Регламент задаёт скорость: исполнение здесь среднескоростное, график ТО берут по его строке, а не общий на модель. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,11 — это отношение входной скорости к выходной.
Номинальный момент на выходе 28 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,2 кВт. Дайте параметры мотора, посчитаем.
Присоединительные размеры ZR 898 · ПР 317 повторяют оригинал, так что муфту и подливку трогать не нужно. Передаточное, момент и запас под режим считаем отдельно.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 69 об/мин — от них и пляшите при подборе Tos Znojmo TZ 729.
Срок здесь не константа: тот же типоразмер с другим передаточным может ждать свою зубчатую пару. Поэтому цифру даём в ответе на заявку.
В ряду Tos Znojmo TZ 729 десятки исполнений, и путают их часто. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 28 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 898 · ПР 317 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| Tos Znojmo TZ 729 · прочие исполнения (0,2–11 кВт, i=7–192) | ZR 898 · ПР 317 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
