Позиция Tos Znojmo TZ 723 i=21,11 с двигателем 0,2 кВт относится к среднескоростное исполнениям ряда: 69 об/мин при моменте 28 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Позиция для насосов, барабанов, намотчиков, вальцов. Момент небольшой — как раз под задачи небольших питателей, заслонок и лабораторных установок; при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Что даёт эта позиция на машине. При 69 об/мин и моменте 28 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,72 м/с при тяговом усилии 280 Н; через шкив ⌀160 мм на выходной вал придёт около 350 Н радиальной нагрузки. 0,9 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Ряд по Tos Znojmo TZ 723 перекрывает 7…192 — это 8 ступеней. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=26,33 (55 об/мин), вверх — i=13,57 (107 об/мин). Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Tos Znojmo TZ 723 доступен как импортная поставка; замена из нашей номенклатуры — ZR 838 · ПР 317, посадка один в один.

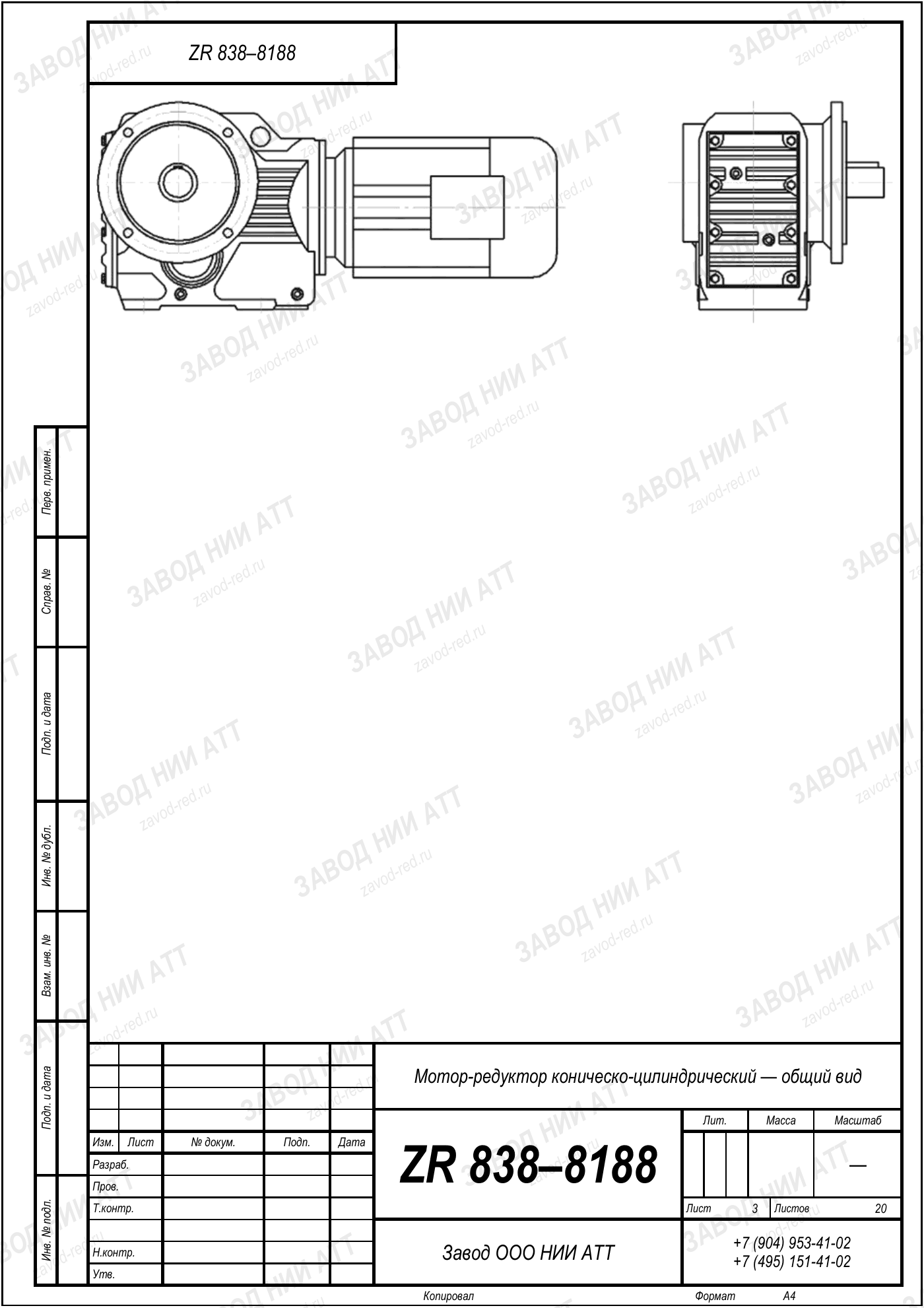

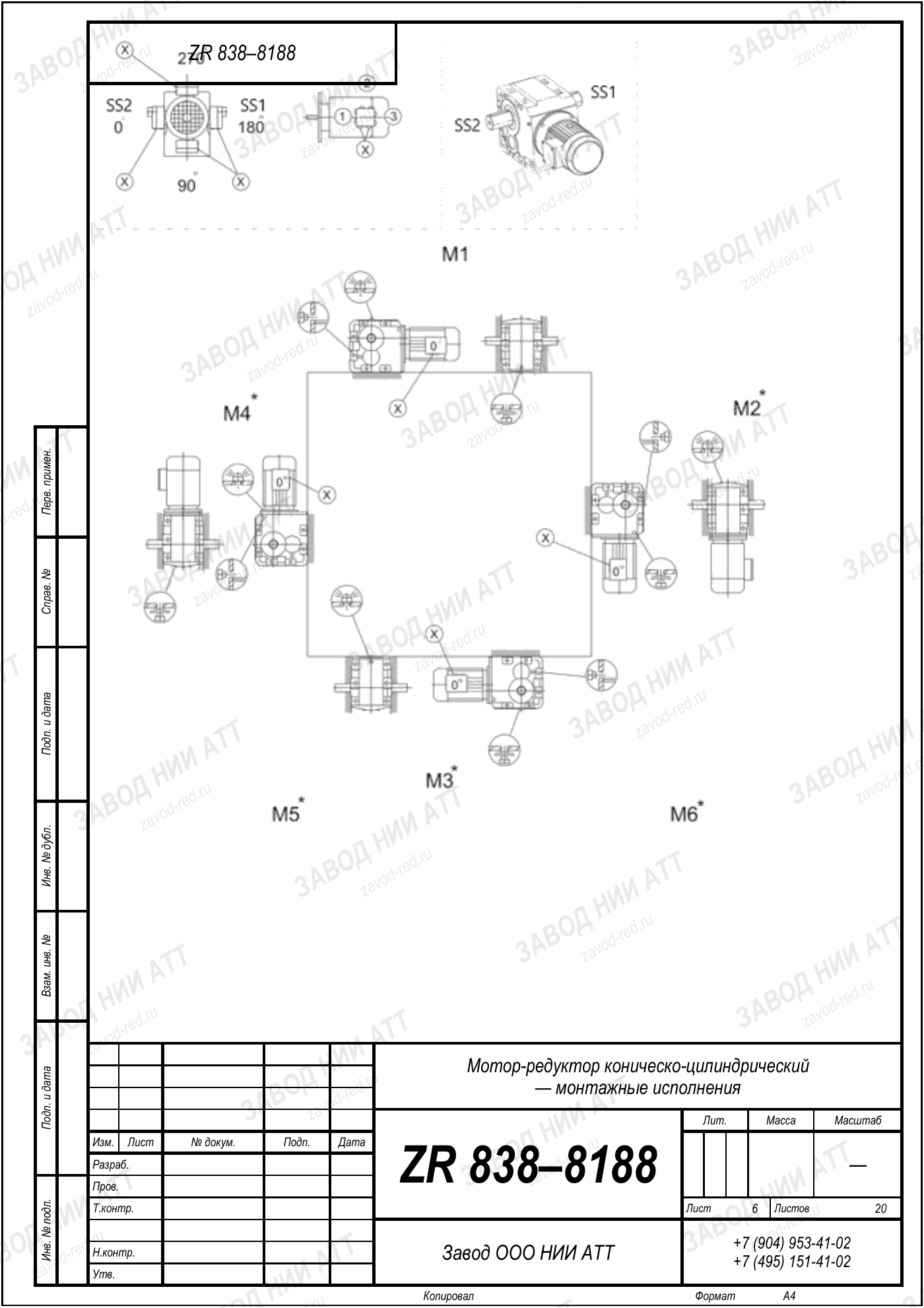

Чертёж оригинала Tos Znojmo TZ 723 вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 838: присоединительные размеры те же, замена без переделки узла. Листов: 6, нажмите на лист, чтобы увеличить.
В коде Tos Znojmo TZ 723 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | TZ | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 723 | размер корпуса, задающий диаметры валов, высоту оси и отверстия под лапы |
Позицию внутри ряда задают два числа: передаточное 21,11 — отсюда 69 об/мин на выходе, и мощность двигателя 0,2 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 838 · ПР 317, подтверждаем расчётом под вашу нагрузку.
У ZR 838 · ПР 317 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Заказ по одному названию Tos Znojmo TZ 723 обычно и приводит к пересорту. Нужны четыре числа с шильда.
ZR 838 · ПР 317 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,11 — это отношение входной скорости к выходной.
Номинальный момент на выходе 28 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
ZR 838 · ПР 317 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 69 об/мин — от них и пляшите при подборе Tos Znojmo TZ 723.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Позиции Tos Znojmo TZ 723 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 28 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 838 · ПР 317.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
