Ступень i=69,17 в корпусе Tos Znojmo RT-MRT 30A с двигателем 0,12 кВт даёт 21 об/мин при моменте 55 Н·м; по классу это среднетихоходное исполнение. Диапазон пятнадцать–пятьдесят закрывает большинство конвейеров: ровный ход и уверенный пуск с грузом.
Скорость этой позиции востребована в приводах ленточных транспортёров, ковшовых элеваторов и питателей. Момент средний: рабочая зона — привод конвейеров до метра шириной и перемешивающих устройств, но вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 21 об/мин и моменте 55 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,44 м/с при тяговом усилии 275 Н; через шкив ⌀250 мм на выходной вал придёт около 440 Н радиальной нагрузки. Фланец под этот двигатель — IEC 63, ток в линии около 0,5 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,12 кВт. 2,9 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Вилка передаточных у Tos Znojmo RT-MRT 30A — от 7,5 до 100, внутри 8 ступеней. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=100 (14 об/мин), вверх — i=59,57 (24 об/мин). Габарит и присоединительные размеры внутри ряда общие, поэтому смена ступени не требует переделки основания.
Кроме оригинала Tos Znojmo RT-MRT 30A предлагаем ZR 603 · ПР 4110 — тот же габарит и крепление, срок поставки короче.

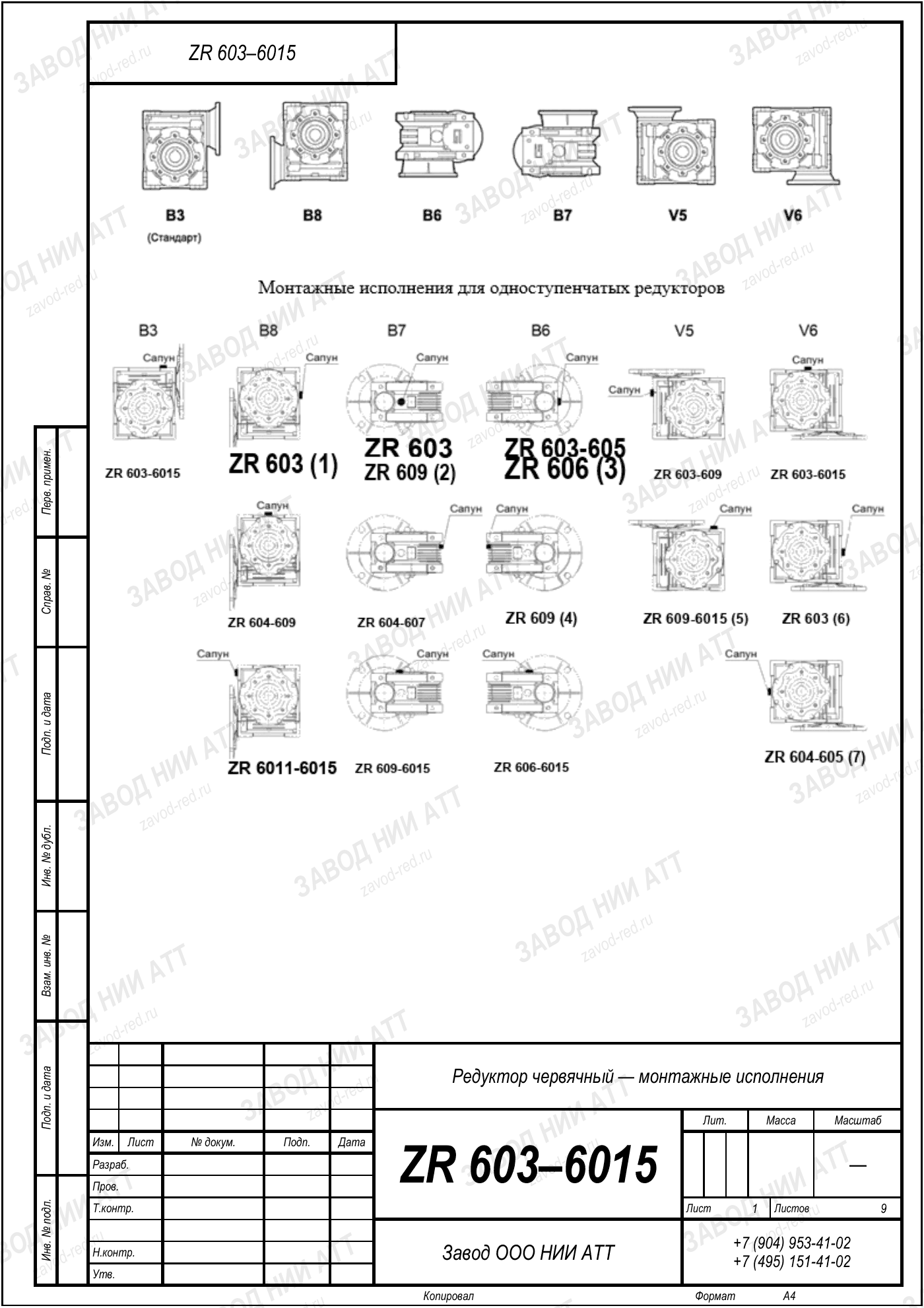

Чертёж оригинала Tos Znojmo RT-MRT 30A вышлем по запросу вместе с коммерческим предложением. Ниже — габаритный и присоединительный чертёж нашего аналога ZR 603: присоединительные размеры те же, замена без переделки узла. Листов: 6, нажмите на лист, чтобы увеличить.
Обозначение Tos Znojmo RT-MRT 30A описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | RT-MRT | семейство редукторов с общей кинематикой — червячный |
|---|---|---|
| Типоразмер | 30 | размер корпуса, от которого зависят посадочные места и предельный момент |
Позицию внутри ряда задают два числа: передаточное 69,17 — отсюда 21 об/мин на выходе, и мощность двигателя 0,12 кВт. Заказ по одному названию приведёт к пересорту: уточняйте передаточное и мощность.
В нашей номенклатуре этой позиции соответствует ZR 603 · ПР 4110: подбираем по моменту и передаточному, а не по названию.
У ZR 603 · ПР 4110 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Четыре величины ниже — всё, чем эта позиция отличается от соседей по ряду Tos Znojmo RT-MRT 30A. Проверьте их по своей машине.
Геометрия у ZR 603 · ПР 4110 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 21 об/мин при стандартных 1450 об/мин на входе. Передаточное 69,17 — это отношение входной скорости к выходной.
Номинальный момент на выходе 55 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Мотор поменять реально, только считать придётся заново: обороты выходного вала останутся те же, момент и сервис-фактор — нет. Позиция собрана под 0,12 кВт. Пришлите параметры, подберём исполнение.
ZR 603 · ПР 4110 — наш аналог: садится на те же болты и в тот же габарит, раму и обвязку переделывать не придётся, а обороты и момент подбираем расчётом.
Замена внутри ряда возможна, если совпадают обороты. У этой позиции 21 об/мин — от них и пляшите при подборе Tos Znojmo RT-MRT 30A.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
У Tos Znojmo RT-MRT 30A общий корпус на весь ряд, а начинка у каждой позиции своя. Эта позиция — среднетихоходное исполнение: 21 об/мин на выходе и момент 55 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 603 · ПР 4110 со сверкой присоединительных размеров.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
