В этой позиции STM WMI 90 стоит ступень i=38,33 с двигателем 1,5 кВт: рабочая скорость 38 об/мин при моменте 380 Н·м. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Скорость этой позиции востребована в приводах ленточных и цепных конвейеров, элеваторов, питателей. Момент высокий: рабочая зона — привод тяжёлых транспортёров и элеваторов, но сверьте сечение ответного вала — на таком моменте ломается именно он.
Отличие от соседних серий. W — «import», удешевлённый аналог серии U той же кубической формы корпуса, для менее ответственных применений. Постатейной расшифровки буквы W производитель не даёт.
Что даёт эта позиция на машине. При 38 об/мин и моменте 380 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,63 м/с при тяговом усилии 2413 Н; через шкив ⌀200 мм на выходной вал придёт около 3800 Н радиальной нагрузки. На монтаж уходят три цифры: 1,5 кВт, фланец IEC 90 и 3,7 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Оборот выходного вала укладывается в 1,6 с. На пусконаладке это удобно проверить секундомером: разошлось с расчётом — меряйте обороты на входе, своё передаточное редуктор держит.
Место в ряду. 8 передаточных на STM WMI 90: с 7,5 ряд начинается, на 100 заканчивается. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=59,57 (24 об/мин), вверх — i=35,48 (41 об/мин). Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
Оригинал STM WMI 90 везём под заказ. Наш ZR 609 · ПР 490 повторяет посадочные размеры — основание и обвязка остаются прежними.

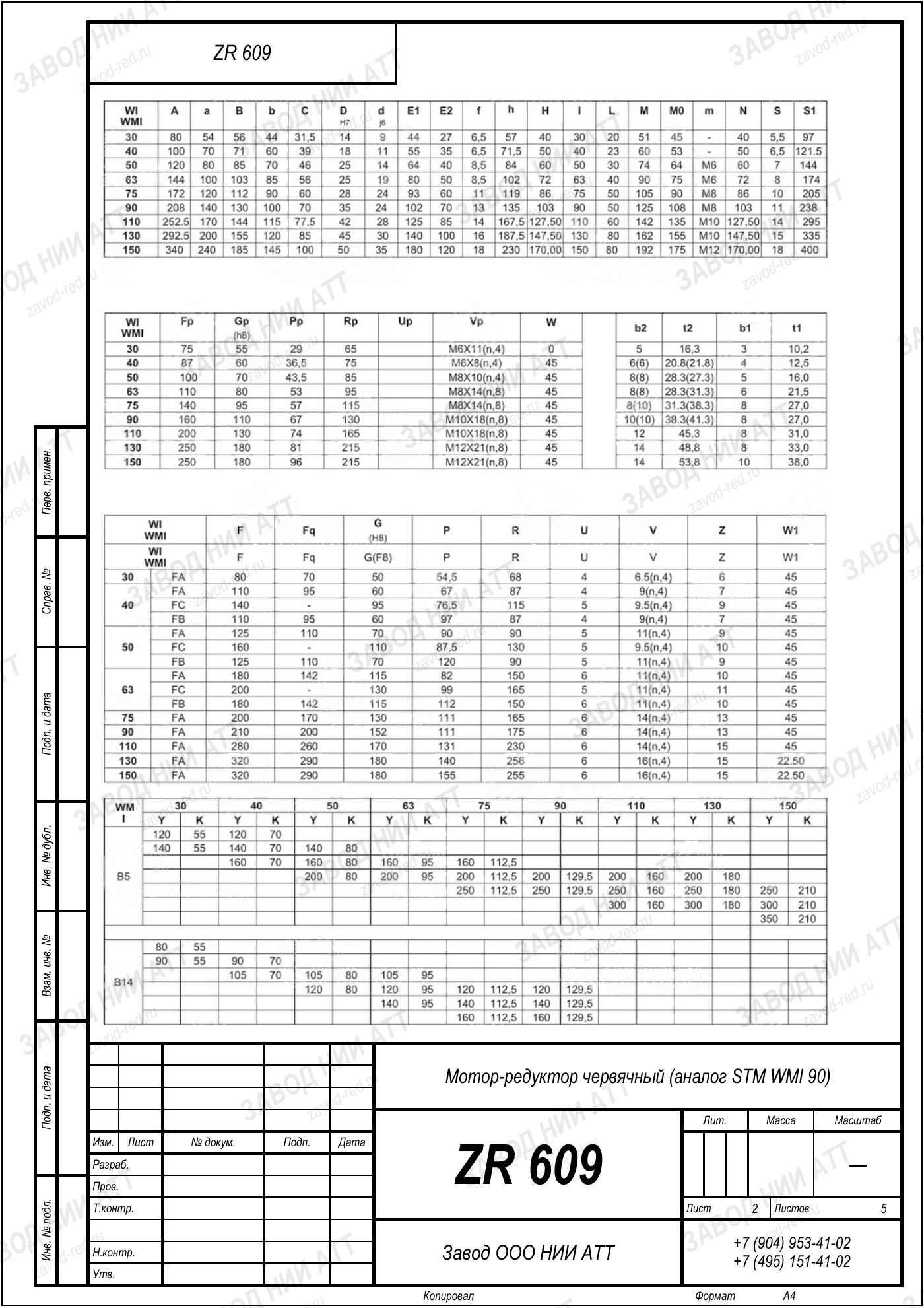

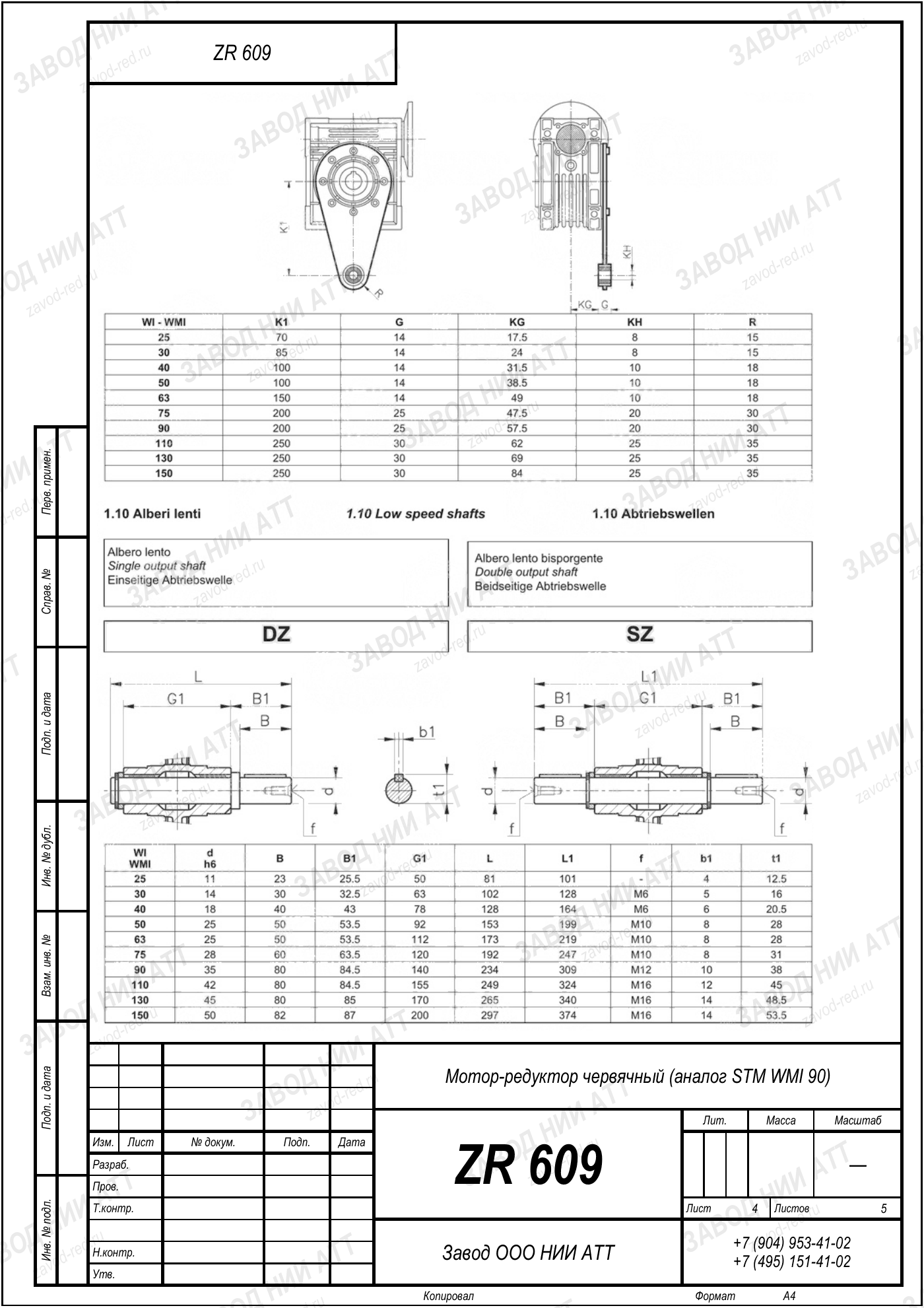

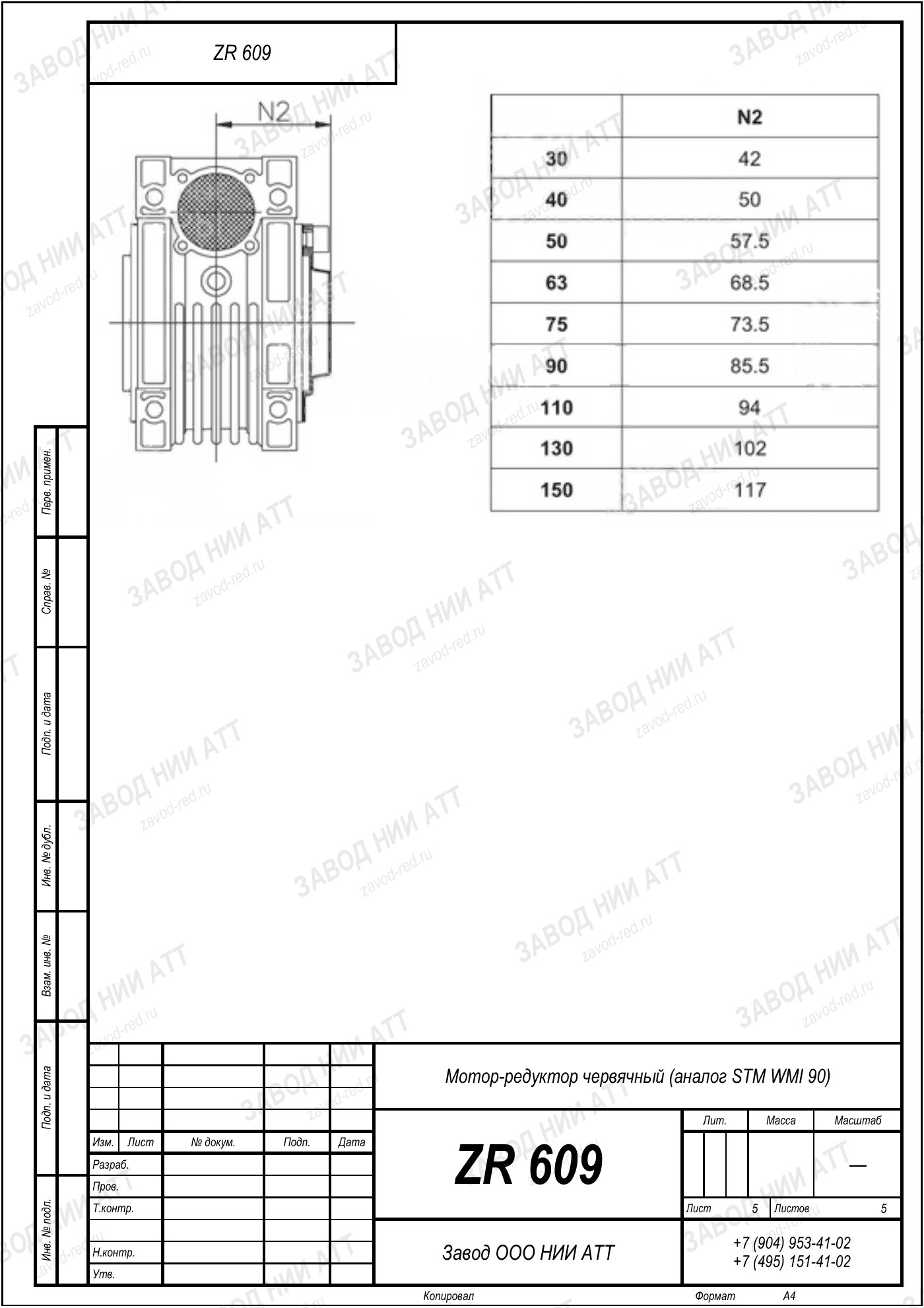

Габаритный и присоединительный чертёж модели STM WMI 90 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении STM WMI 90 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | WMI | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 90 | размер корпуса, общий для всех передаточных чисел одной модели |
| Тот же типоразмер | UMI 90, PC 90, O 90, PR 90, PM 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 38,33 — отсюда 38 об/мин на выходе, и мощность двигателя 1,5 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Наш аналог: ZR 609 · ПР 490. Подбор ведём от момента и оборотов вашей машины.
В этом же типоразмере 90 у производителя есть обозначения UMI 90, PC 90, O 90, PR 90, PM 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: UMI90, PC90, O90, PR90, PM90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 609 · ПР 490 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять STM WMI 90, сверьте четыре числа: по ним позиция и определяется.
Чтобы ZR 609 · ПР 490 встал без переделок, нужны те же четыре величины плюс фото посадочного места.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Нормы нагрева и вибрации завязаны на обороты, поэтому среднетихоходное исполнение проверяют по своим порогам, а не по усреднённым для модели. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 38 об/мин при стандартных 1450 об/мин на входе. Передаточное 38,33 — это отношение входной скорости к выходной.
Номинальный момент на выходе 380 Н·м. Номинал редуктора — это про длительную работу. Пуск в него не заложен, поэтому момент трогания считают отдельно и оставляют зазор до номинала.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 1,5 кВт. Дайте параметры мотора, посчитаем.
ZR 609 · ПР 490 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 38 в минуту — нужна другая ступень, передаточное здесь фиксированное.
У каждого исполнения срок свой — мы его считаем в ответе на заявку, а не ставим общей строкой на весь ряд.
Марка STM WMI 90 говорит о габарите, а не о скорости и моменте. Эта позиция — среднетихоходное исполнение: 38 об/мин на выходе и момент 380 Н·м. Двух чисел с таблички хватает: передаточное и киловатты. Дальше перебирать нечего — исполнение одно.
Без таблички редуктор всё равно опознаётся — по оборотам выходного вала, диаметру вала и межосевому расстоянию. Под эти замеры предложим ZR 609 · ПР 490.
| Импортное исполнение | Замена ZR |
|---|---|
| STM WMI 90 · прочие исполнения (0,37–4 кВт, i=7,5–100) | ZR 609 · ПР 490 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Соседние по передаточному исполнения STM WMI 90 — установочные размеры те же, выходная скорость другая:
