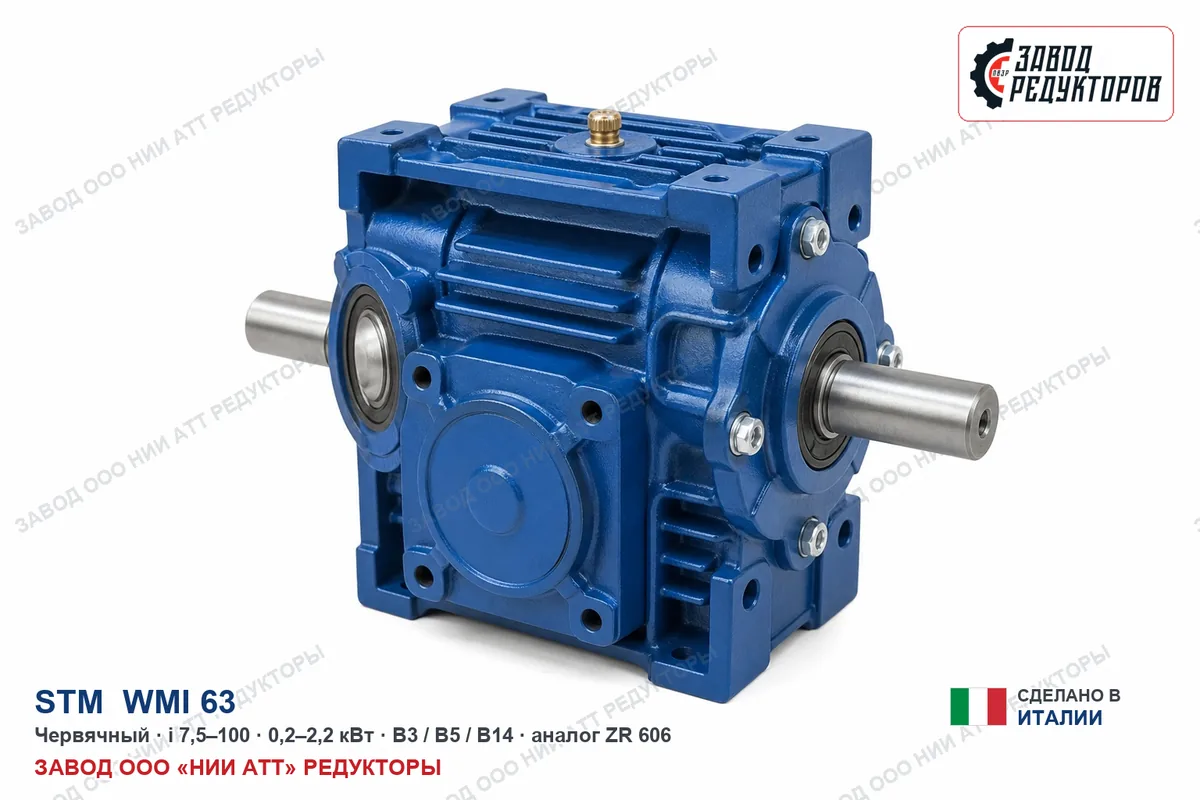

STM WMI 63 в исполнении i=7,5 с двигателем 0,75 кВт — быстроходное исполнение: на выходном валу 193 об/мин при моменте 37 Н·м. Скорость здесь в приоритете над моментом: под лёгкую, но быстро вращающуюся машину.
Обороты этой позиции идут в приводы вентиляторов, центрифуг, приводов с маховой массой. По моменту ряд небольшой — хватает для дозаторов, малых шнеков и лёгкой запорной арматуры, и всё же вал тонкий, и перегрузка ударом опаснее статической.
Место серии в линейке. W — «import», удешевлённый аналог серии U той же кубической формы корпуса, для менее ответственных применений. Постатейной расшифровки буквы W производитель не даёт.
Что даёт эта позиция на машине. При 193 об/мин и моменте 37 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 4,04 м/с при тяговом усилии 185 Н; через шкив ⌀250 мм на выходной вал придёт около 296 Н радиальной нагрузки. Перед заменой сверьте посадку: у мотора 0,75 кВт фланец IEC 80. Ток около 2,1 А — если пускатель на линии слабее, менять придётся и его. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 0,3 с, быстрее делает только меньшее передаточное число.
Место в ряду. На один типоразмер STM WMI 63 приходится 8 передаточных: нижняя граница 7,5, верхняя 100. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=12,59 (115 об/мин). Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
STM WMI 63 поставляем под заказ; наш аналог — ZR 606 · ПР 463, встаёт на штатное место без переделки рамы.

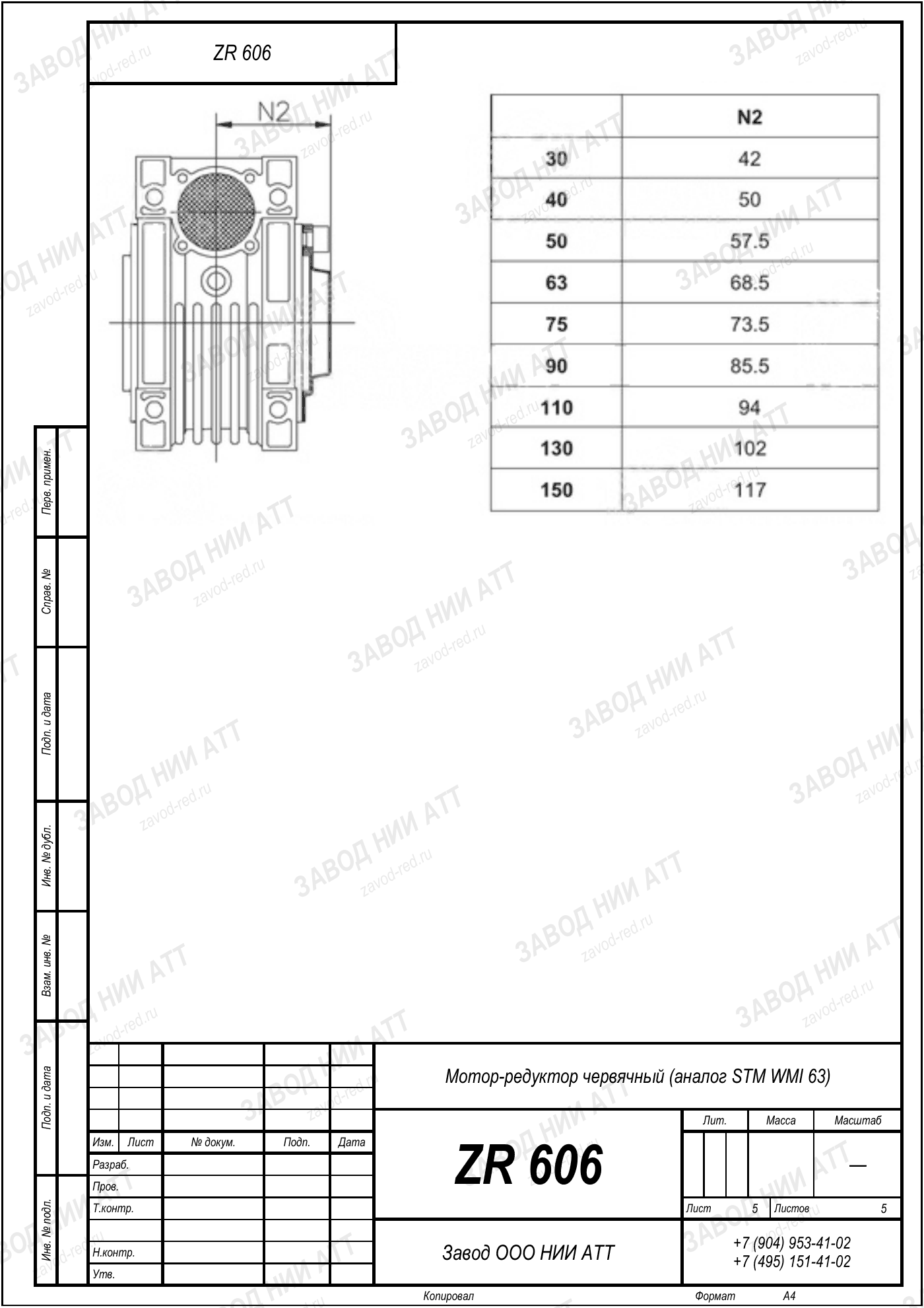

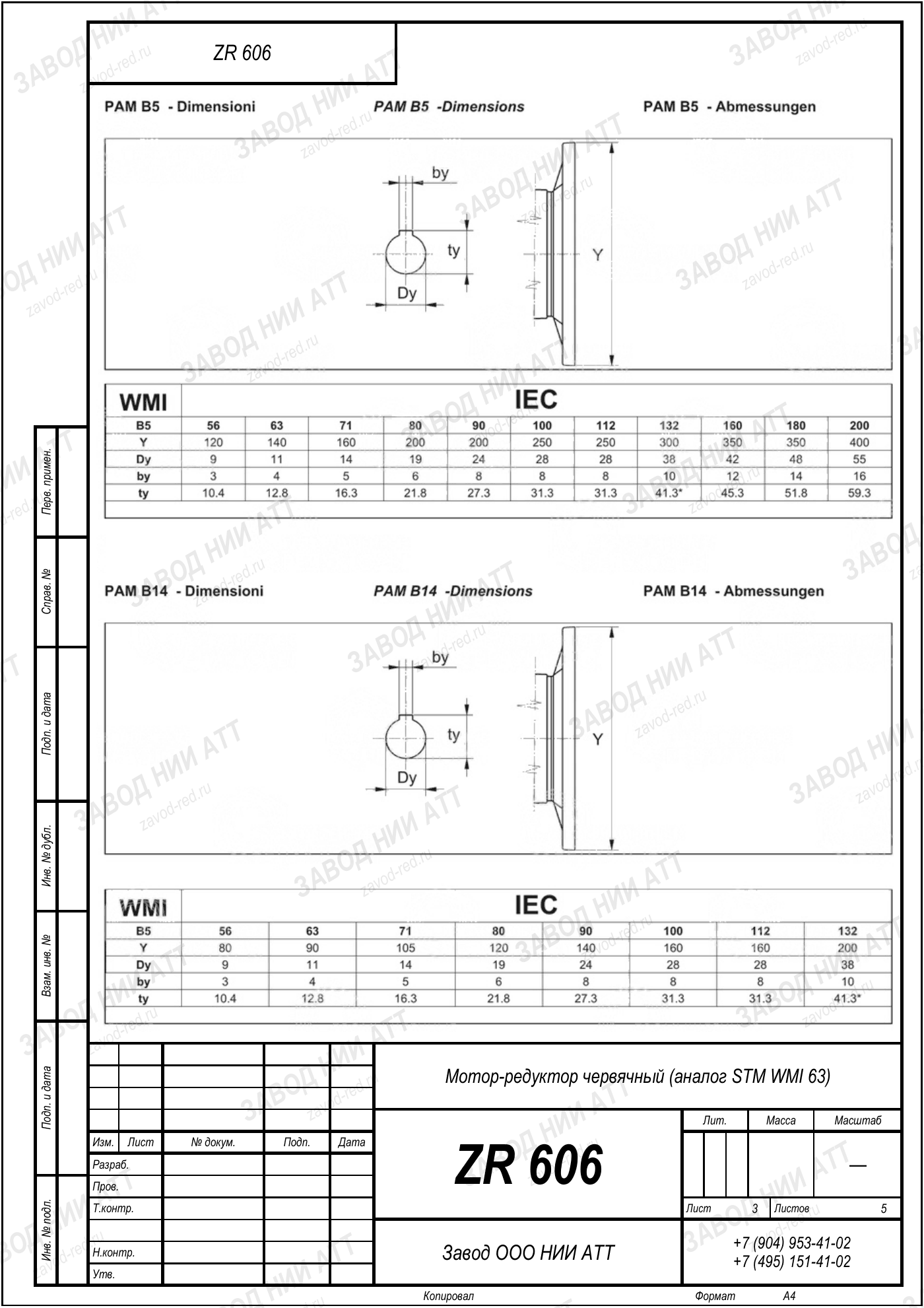

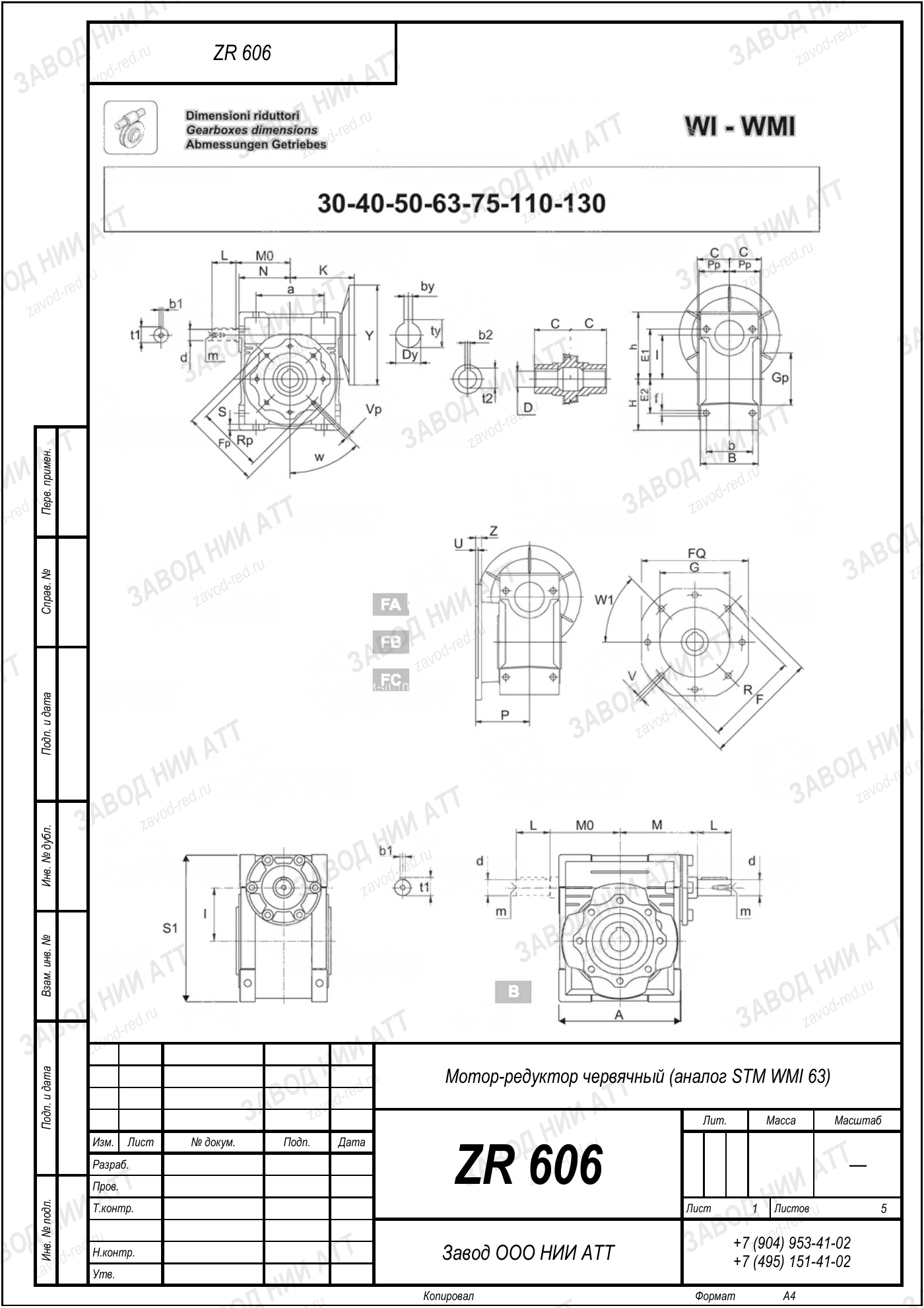

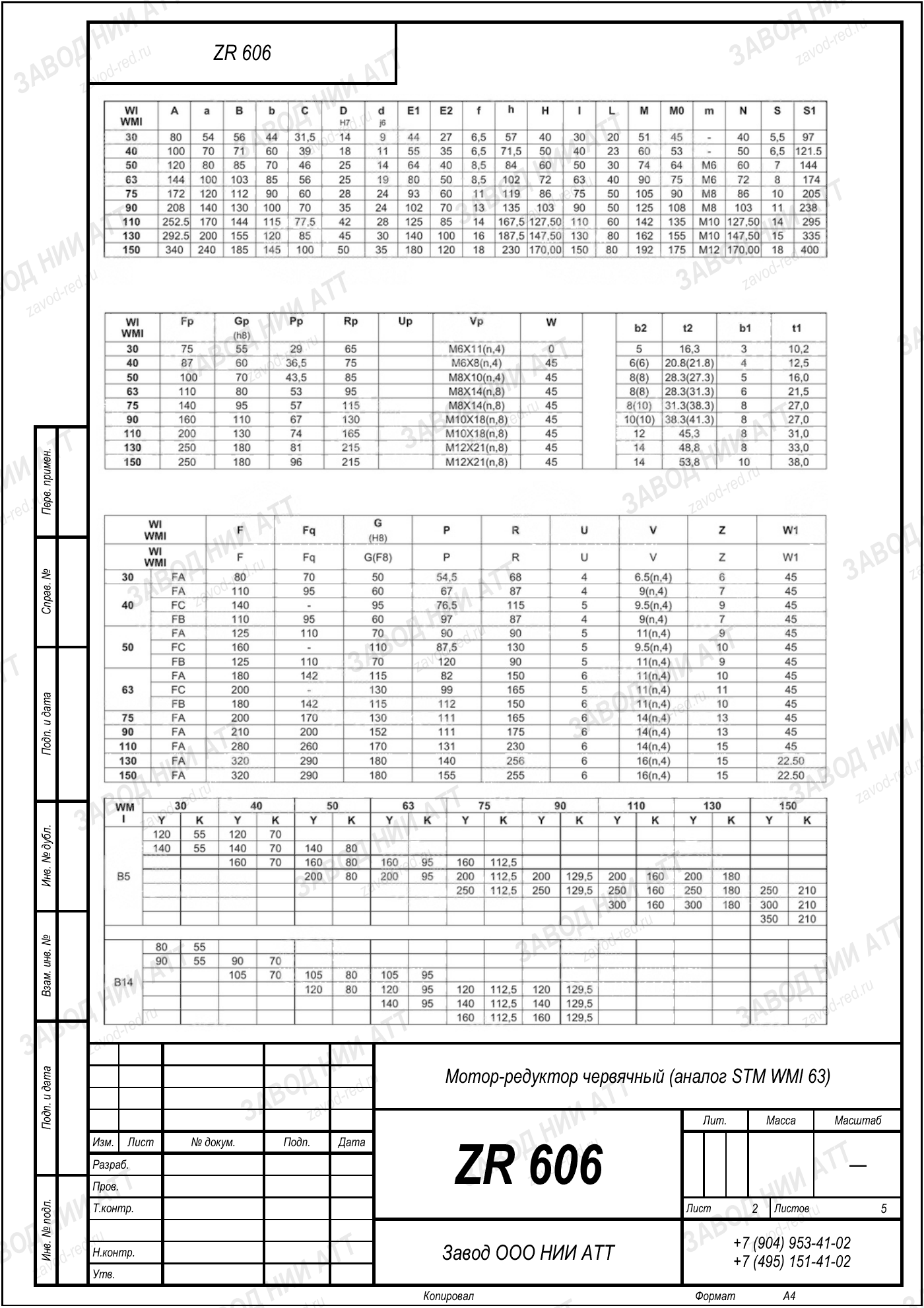

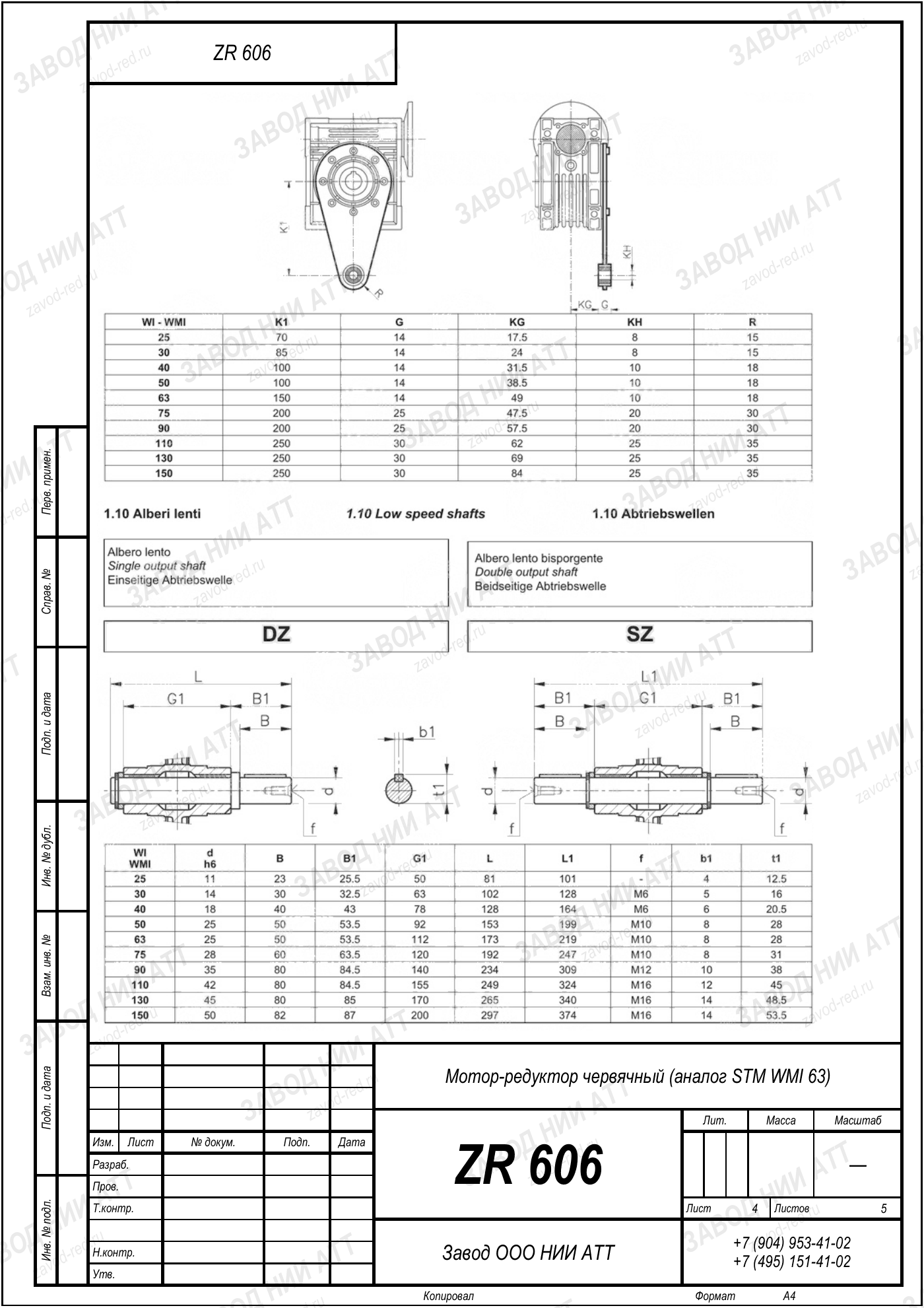

Габаритный и присоединительный чертёж модели STM WMI 63 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение STM WMI 63 читается слева направо: серия задаёт тип передачи, число — габарит корпуса. Позицию внутри ряда определяют уже передаточное и мощность.
| Серия | WMI | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 63 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Тот же типоразмер | RMI 63, PC 63, UMI 63, PM 63, O 63, PR 63 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 7,5 — отсюда 193 об/мин на выходе, и мощность двигателя 0,75 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
По нашему ряду это ZR 606 · ПР 463; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 63 у производителя есть обозначения RMI 63, PC 63, UMI 63, PM 63, O 63, PR 63 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: RMI63, PC63, UMI63, PM63, O63, PR63. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 606 · ПР 463 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять STM WMI 63, сверьте четыре числа: по ним позиция и определяется.
Наш ZR 606 · ПР 463 встаёт на то же основание; сверяем момент, обороты и вылет вала.
На высоких оборотах растёт нагрев и требования к балансировке: проверьте биение полумуфты и затяжку лап после первой недели.
В паспорте смотрите строку именно этой позиции: исполнение быстроходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 193 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 37 Н·м. Берите худший сценарий: примёрзший конвейер, слежавшийся материал в бункере, холодное масло. Трогание в таких условиях тяжелее паспортного, по нему и считайте.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,75 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Наложите чертёж ZR 606 · ПР 463 на чертёж старого — присоединительные совпадут. Дальше дело за расчётом: передаточное и мощность двигателя подбираем под режим работы.
Идите от машины: сначала обороты рабочего органа, затем момент сопротивления при пуске. Эта позиция закрывает 193 об/мин, соседние по ряду — свои значения.
По сроку отвечаем адресно: одно исполнение уходит со склада, другое ждёт свой двигатель.
Определить нужное исполнение STM WMI 63 по виду нельзя — только по числам с шильда. Эта позиция — быстроходное исполнение: 193 об/мин на выходе и момент 37 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 606 · ПР 463 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| STM WMI 63 · прочие исполнения (0,18–2,2 кВт, i=7,5–100) | ZR 606 · ПР 463 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
