Ступень i=69,17 в корпусе STM WMI 50 с двигателем 0,55 кВт даёт 21 об/мин при моменте 250 Н·м; по классу это среднетихоходное исполнение. Эторабочая зона транспортёров: скорости достаточно для потока, момента — для пуска под завалом.
Обороты подходят для ленточных транспортёров, ковшовых элеваторов и питателей. Момент здесь высокий — рабочий диапазон для тяжёлых транспортёров и элеваторов; слабым звеном обычно оказывается вал самой машины, а не редуктора.
Про серию. W — «import», удешевлённый аналог серии U той же кубической формы корпуса, для менее ответственных применений. Постатейной расшифровки буквы W производитель не даёт.
Что даёт эта позиция на машине. При 21 об/мин и моменте 250 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 0,35 м/с при тяговом усилии 1587 Н; через шкив ⌀250 мм на выходной вал придёт около 2000 Н радиальной нагрузки. 0,55 кВт на 380 В — это примерно 1,6 А в рабочем режиме, посадка — фланец IEC 80. Кабель считайте с оглядкой на длину трассы, иначе на конце просядет напряжение. Оборот за 2,9 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Ряд STM WMI 50 не заканчивается одной позицией: 8 передаточных, от 7,5 до 100. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=100 (14 об/мин), вверх — i=59,57 (24 об/мин). По двигателю ряд идёт от 0,1 до 0,55 кВт, здесь 0,55 кВт — 3-я мощность из 3. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
STM WMI 50 доступен как импортная поставка; замена из нашей номенклатуры — ZR 605 · ПР 450, посадка один в один.

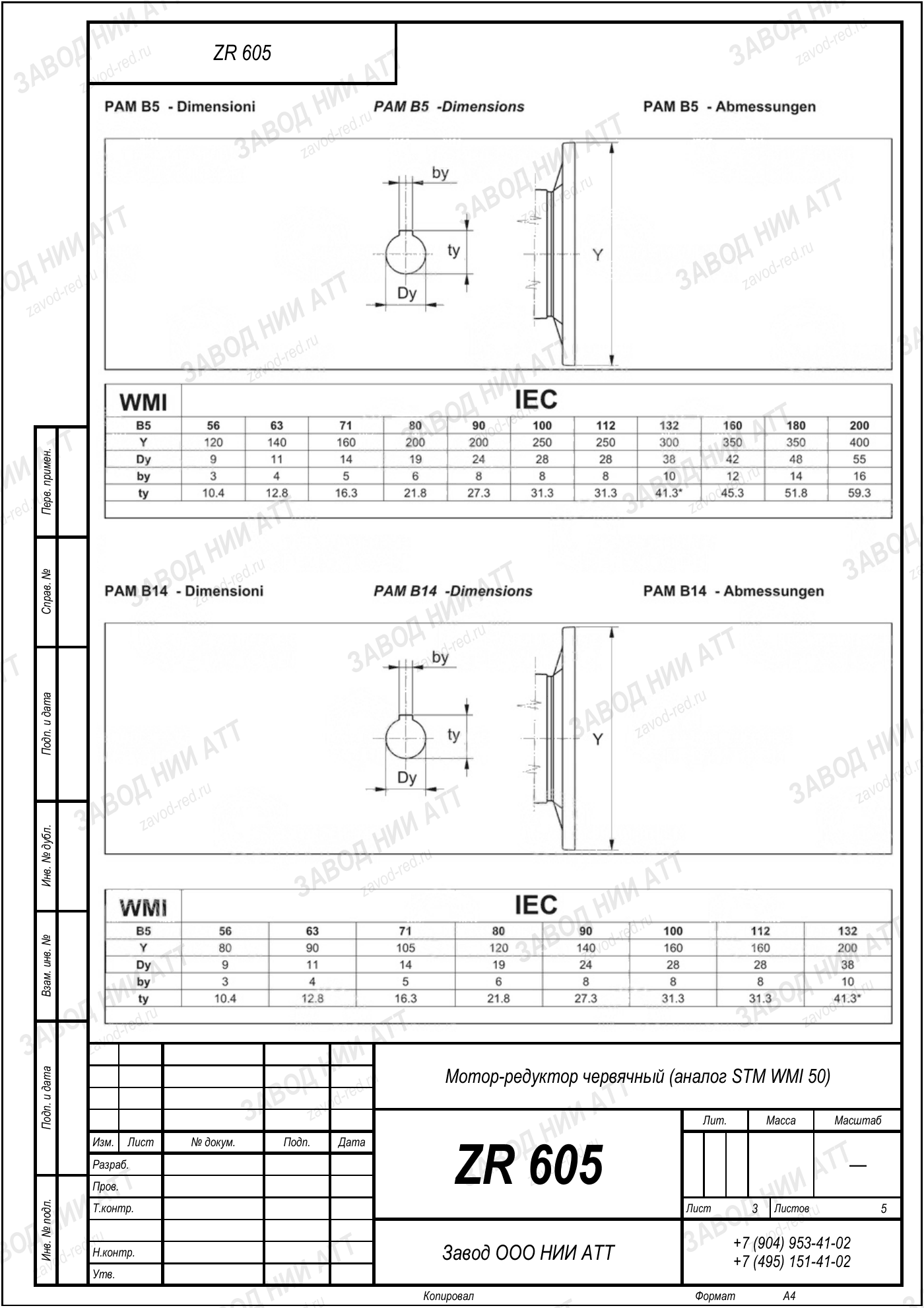

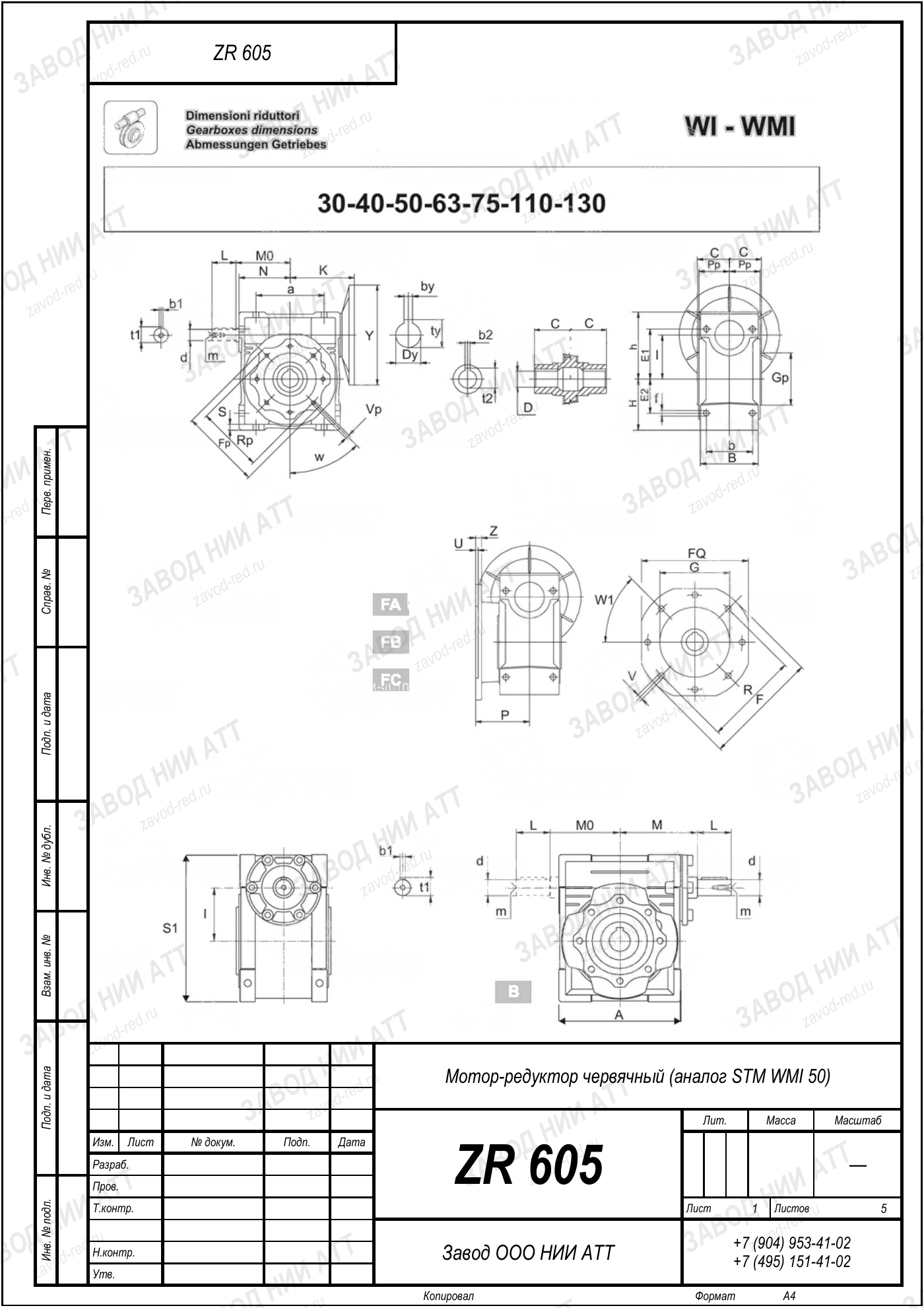

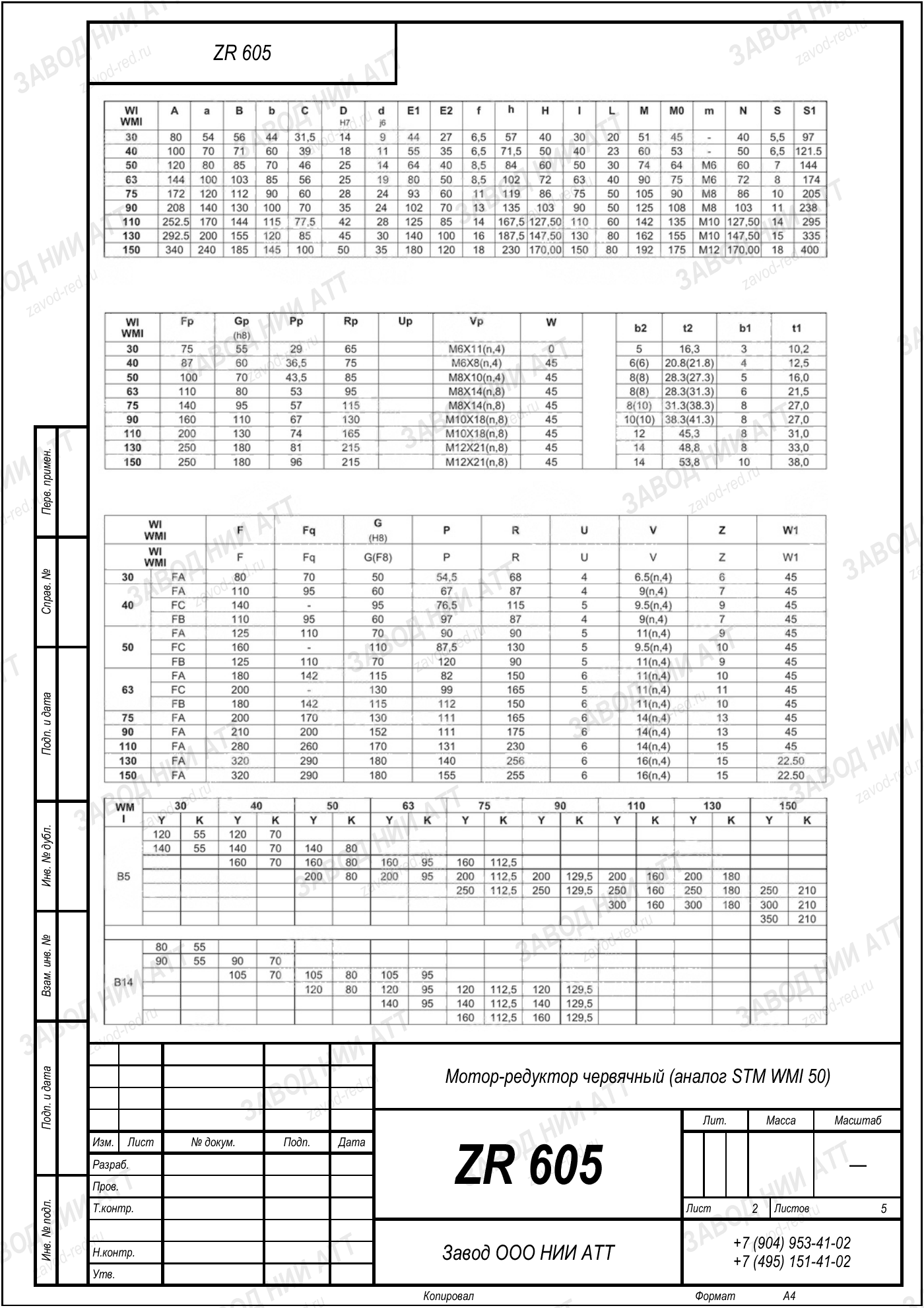

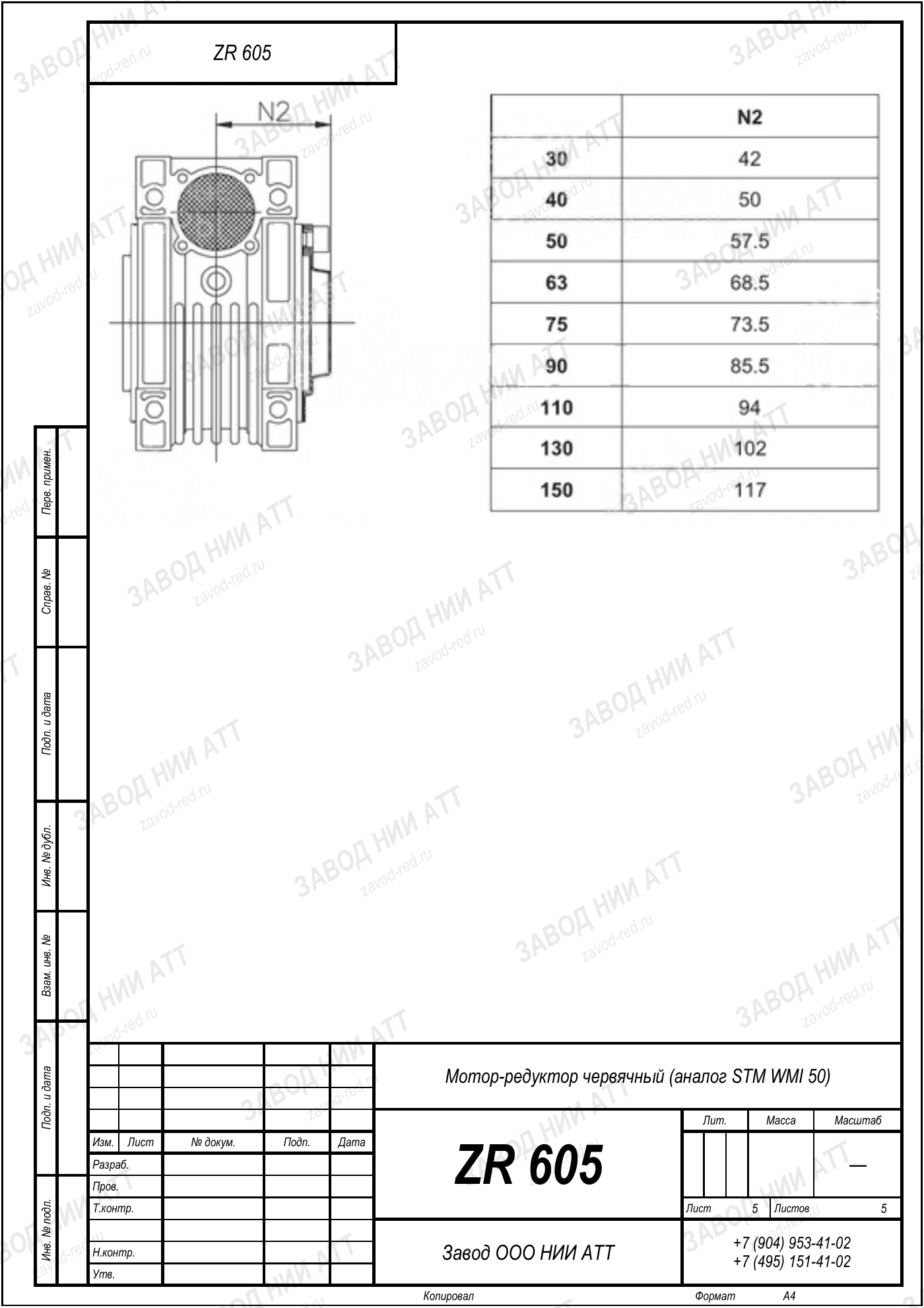

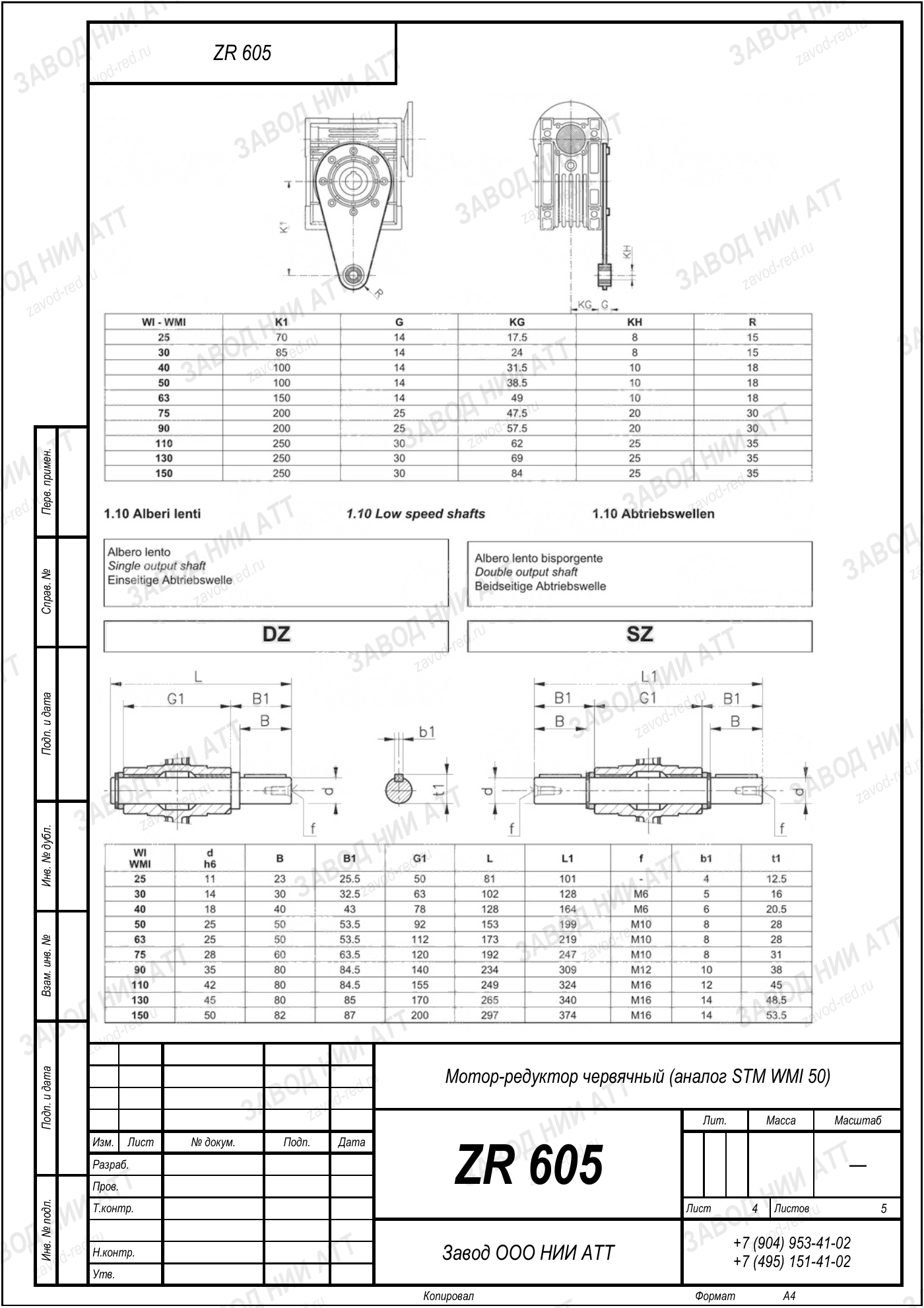

Габаритный и присоединительный чертёж модели STM WMI 50 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении STM WMI 50 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | WMI | принцип передачи, по которому построен весь ряд — червячный |
|---|---|---|
| Типоразмер | 50 | габарит корпуса — по нему сверяют чертёж при замене редуктора на аналог |
| Тот же типоразмер | AMP 50, RMI 50, UMI 50 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 69,17 — отсюда 21 об/мин на выходе, и мощность двигателя 0,55 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
По нашему ряду это ZR 605 · ПР 450; проверяем по четырём числам, а не по созвучию обозначений.
В этом же типоразмере 50 у производителя есть обозначения AMP 50, RMI 50, UMI 50 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP50, RMI50, UMI50. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 605 · ПР 450 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Прежде чем оформлять STM WMI 50, сверьте четыре числа: по ним позиция и определяется.
Геометрия у ZR 605 · ПР 450 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Тепловой режим спокойный, досрочная замена масла не нужна: ориентируйтесь на наработку.
Не переносите сюда сроки соседа по ряду — среднетихоходное исполнение изнашивается иначе. Уровень масла проверьте после первой смены работы, затем по регламенту завода.
На выходном валу 21 об/мин при стандартных 1450 об/мин на входе. Передаточное 69,17 — это отношение входной скорости к выходной.
Номинальный момент на выходе 250 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Формально да, но это уже другой расчёт: под 0,55 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
ZR 605 · ПР 450 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите на обороты: эта позиция даёт 21 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
В ряду STM WMI 50 десятки исполнений, и путают их часто. Эта позиция — среднетихоходное исполнение: 21 об/мин на выходе и момент 250 Н·м. Затёртый шильд — ещё не тупик: передаточное считается как отношение оборотов на входе к оборотам на выходе, а мощность читается с таблички самого двигателя.
Опознать редуктор без шильда — штатная задача: штангенциркуль на вал, рулетка на межосевое, тахометр на выходной вал. Дальше по трём цифрам выходим на ZR 605 · ПР 450.
| Импортное исполнение | Замена ZR |
|---|---|
| STM WMI 50 · прочие исполнения (0,1–1,5 кВт, i=7,5–100) | ZR 605 · ПР 450 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Быстрее или медленнее на выходе — соседние передаточные STM WMI 50, корпус не меняется:
