В этой позиции STM WMI 40 стоит ступень i=21,14 с двигателем 0,09 кВт: рабочая скорость 69 об/мин при моменте 13 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Применение — насосов, барабанов, намотчиков, вальцов. Момент небольшой, чего достаточно для небольших питателей, заслонок и лабораторных установок; при подборе при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Особенность серии. W — «import», удешевлённый аналог серии U той же кубической формы корпуса, для менее ответственных применений. Постатейной расшифровки буквы W производитель не даёт.
Что даёт эта позиция на машине. При 69 об/мин и моменте 13 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,9 м/с при тяговом усилии 104 Н; через шкив ⌀250 мм на выходной вал придёт около 104 Н радиальной нагрузки. На один оборот тихоходного вала уходит 0,9 с — от этого и считайте длительность цикла и время выдержки на позиции.
Место в ряду. Ряд по STM WMI 40 перекрывает 7,5…100 — это 8 ступеней. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=35,48 (41 об/мин), вверх — i=12,59 (115 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
STM WMI 40 поставляем под заказ; наш аналог — ZR 604 · ПР 440, встаёт на штатное место без переделки рамы.

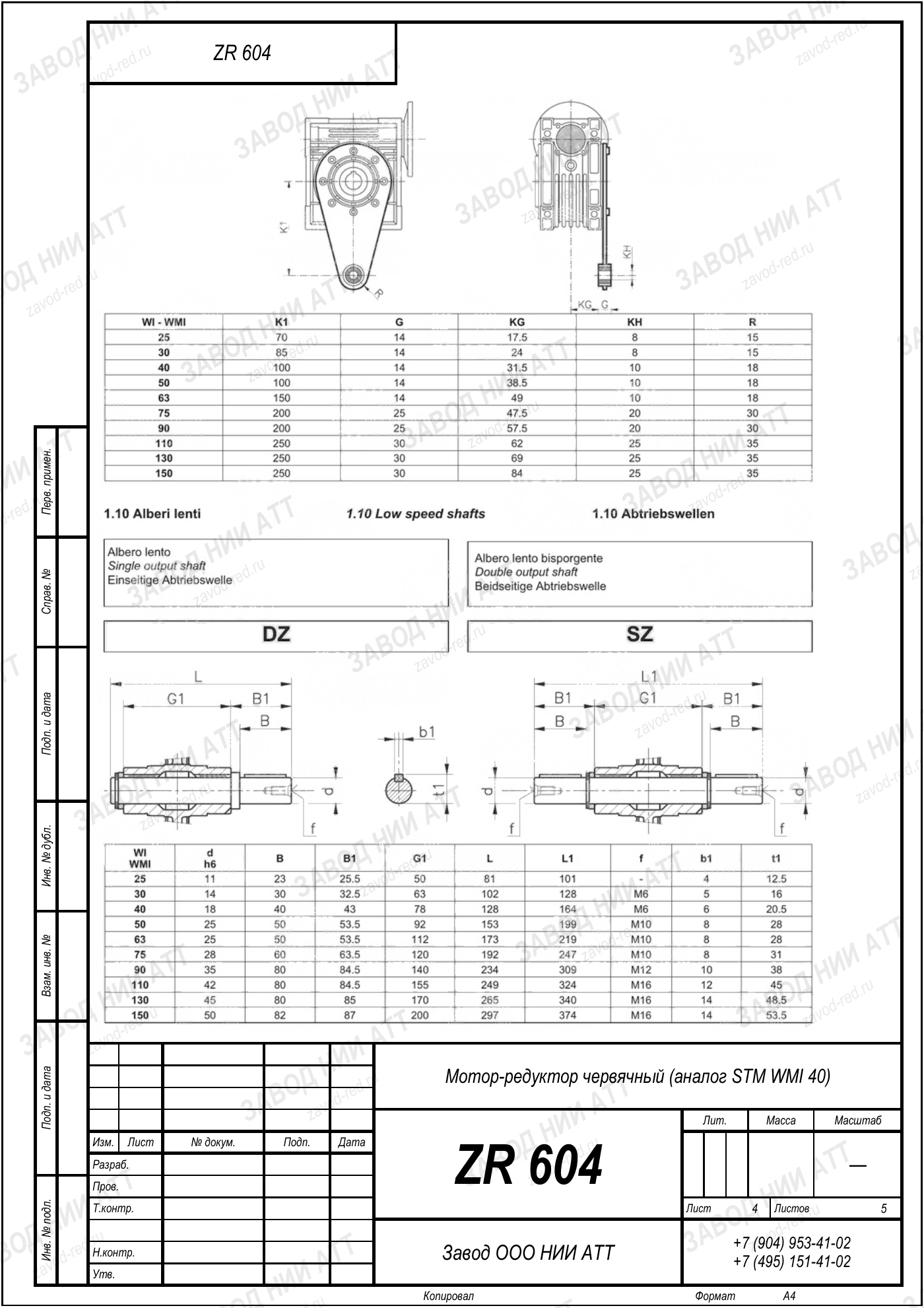

Габаритный и присоединительный чертёж модели STM WMI 40 — нажмите на лист, чтобы увеличить. Листов: 5. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В коде STM WMI 40 буквы отвечают за тип передачи и выход, число — за габарит корпуса. Скорость и момент в обозначении не отражены, их смотрят в графах шильда.
| Серия | WMI | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 40 | размер корпуса, общий для всех передаточных чисел одной модели |
| Тот же типоразмер | UMI 40, RMI 40 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 21,14 — отсюда 69 об/мин на выходе, и мощность двигателя 0,09 кВт. Когда в заявке стоит только серия и типоразмер, мы всё равно спрашиваем передаточное — без него исполнение не выбрать.
Соответствие в нашей номенклатуре — ZR 604 · ПР 440, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 40 у производителя есть обозначения UMI 40, RMI 40 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: UMI40, RMI40. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 604 · ПР 440 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Название STM WMI 40 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
Присоединительные размеры у ZR 604 · ПР 440 совпадают с оригиналом, поэтому раму и муфту переделывать не придётся — проверять нужно именно эти четыре числа.
По теплу режим рядовой; под кожухом обеспечьте проток воздуха, тепловая мощность здесь и станет пределом.
Регламент задаёт скорость: исполнение здесь среднескоростное, график ТО берут по его строке, а не общий на модель. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 13 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Формально да, но это уже другой расчёт: под 0,09 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
ZR 604 · ПР 440 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 69 об/мин, вторая — какой момент привод удержит без перегрева.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Позиции STM WMI 40 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 13 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд утерян — пришлите три замера: обороты выходного вала, диаметр вала, межосевое расстояние. В ответ получите позицию ZR 604 · ПР 440 со сверкой присоединительных размеров.
| Импортное исполнение | Замена ZR |
|---|---|
| STM WMI 40 · прочие исполнения (0,09–0,55 кВт, i=7,5–100) | ZR 604 · ПР 440 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Соседние по передаточному исполнения STM WMI 40 — установочные размеры те же, выходная скорость другая:
