Это среднетихоходное исполнение STM UMI 90: передаточное i=59,57 с двигателем 0,37 кВт даёт 24 об/мин на выходе при моменте 150 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — ленточных и цепных конвейеров, элеваторов, питателей. Момент средний, чего достаточно для конвейеров до метра шириной и перемешивающих устройств; при подборе консольная нагрузка ограничена: большой шкив требует дополнительной опоры.
Про серию. Кубический корпус вместо круглого у R; ниже по максимальному моменту, чем R (638 против 2103 Н·м)
Что даёт эта позиция на машине. При 24 об/мин и моменте 150 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,31 м/с при тяговом усилии 1200 Н; через шкив ⌀160 мм на выходной вал придёт около 1875 Н радиальной нагрузки. На монтаж уходят три цифры: 0,37 кВт, фланец IEC 71 и 1,1 А при 380 В — по ним готовят и посадку под мотор, и пускатель с кабелем. Оборот за 2,5 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. 8 передаточных на STM UMI 90: с 7,5 ряд начинается, на 100 заканчивается. Это исполнение 6-е по счёту: следующая ступень вниз по скорости — i=69,17 (21 об/мин), вверх — i=38,33 (38 об/мин). Ошиблись со скоростью — меняется начинка, а рама и крепёж остаются вашими.
Эту позицию закрываем двумя путями: поставкой оригинала STM UMI 90 и нашим ZR 609 · ПР 490 с теми же присоединительными размерами.

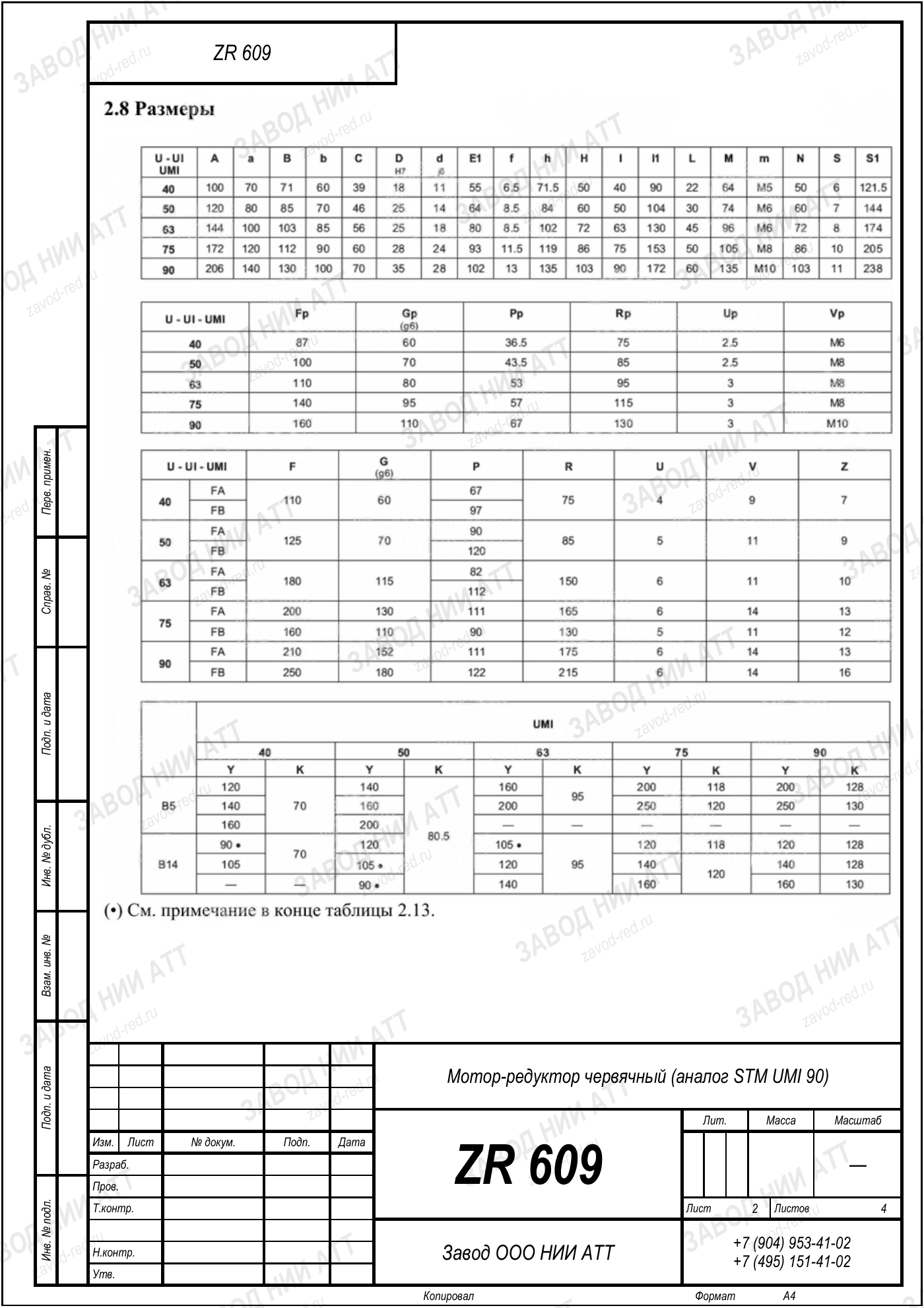

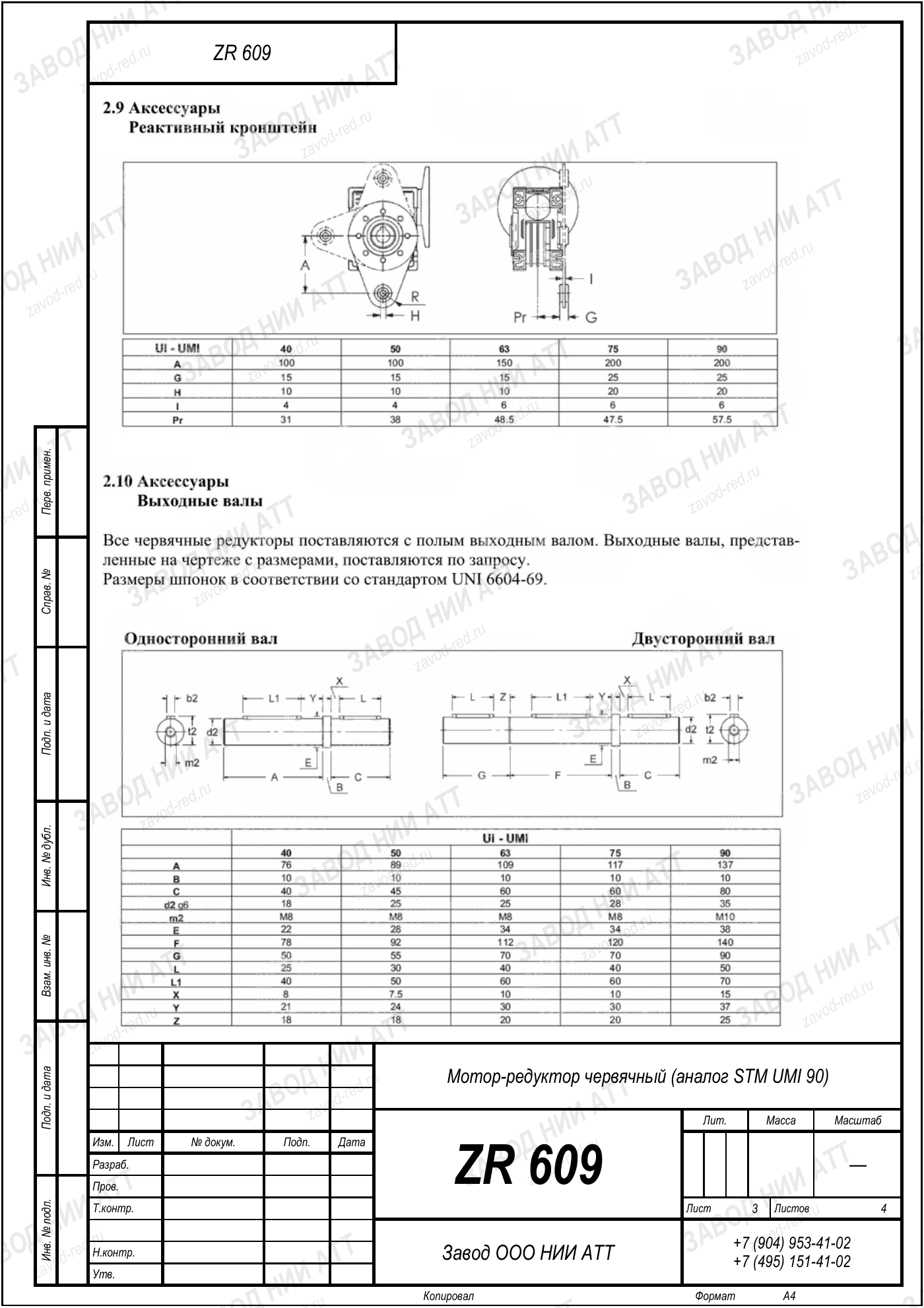

Габаритный и присоединительный чертёж модели STM UMI 90 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Из названия STM UMI 90 читается габарит и тип передачи; скорость вала в нём не зашифрована.
| Серия | UMI | указывает, какой передачей понижаются обороты — червячный |
|---|---|---|
| Типоразмер | 90 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Тот же типоразмер | PC 90, WMI 90, O 90, PR 90, PM 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 59,57 — отсюда 24 об/мин на выходе, и мощность двигателя 0,37 кВт. Смена букв в коде меняет вал и фланец, смена чисел — обороты и момент.
Этой позиции отвечает ZR 609 · ПР 490 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 90 у производителя есть обозначения PC 90, WMI 90, O 90, PR 90, PM 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: PC90, WMI90, O90, PR90, PM90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 609 · ПР 490 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений STM UMI 90 они другие.
ZR 609 · ПР 490 подбирается расчётом от вашей машины, а не подстановкой по таблице соответствий.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. Первую замену масла делайте по обкатке, дальше — по наработке из паспорта.
На выходном валу 24 об/мин при стандартных 1450 об/мин на входе. Передаточное 59,57 — это отношение входной скорости к выходной.
Номинальный момент на выходе 150 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Двигатель тут не догма. Передаточное число держит обороты, а момент пойдёт следом за мощностью — сейчас под 0,37 кВт. Скиньте шильдик вашего мотора, пересчитаем момент и запас.
Переходная плита не понадобится: ZR 609 · ПР 490 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Ключ — передаточное число. Оно фиксирует 24 об/мин, и сменой двигателя это не поправить: мощнее мотор даст больше момента, но не другую скорость.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Определить нужное исполнение STM UMI 90 по виду нельзя — только по числам с шильда. Эта позиция — среднетихоходное исполнение: 24 об/мин на выходе и момент 150 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
ZR 609 · ПР 490 подберём и без шильда: нужны скорость выходного вала, диаметр вала под шпонку и межосевое расстояние. Остальное сверим по чертежу при согласовании.
| Импортное исполнение | Замена ZR |
|---|---|
| STM UMI 90 · прочие исполнения (0,37–4 кВт, i=7,5–100) | ZR 609 · ПР 490 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Тот же STM UMI 90, другое передаточное — корпус и присоединительные размеры совпадают:
