STM UMI 75 i=21,14 с двигателем 0,2 кВт — среднескоростное исполнение, 69 об/мин на выходе при моменте 28 Н·м. Пятьдесят–сто пятьдесят — компромисс между тягой и скоростью, самый ходовой диапазон.
Обороты этой позиции идут в приводы центробежных насосов, намоточных устройств и вальцов. По моменту ряд небольшой — хватает для дозаторов, малых шнеков и лёгкой запорной арматуры, и всё же при таком моменте вал рассчитан на ровную работу, рывки его добивают быстрее.
Про серию. Кубический корпус вместо круглого у R; ниже по максимальному моменту, чем R (638 против 2103 Н·м)
Что даёт эта позиция на машине. При 69 об/мин и моменте 28 Н·м: на барабане ⌀200 мм лента пойдёт со скоростью 0,72 м/с при тяговом усилии 280 Н; через шкив ⌀200 мм на выходной вал придёт около 280 Н радиальной нагрузки. 0,9 с на оборот: нужно быстрее — берите исполнение с меньшим передаточным числом, медленнее — с большим.
Место в ряду. Под нужные обороты у STM UMI 75 есть из чего выбрать: 8 передаточных, от 7,5 до 100. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=35,48 (41 об/мин), вверх — i=12,59 (115 об/мин). По двигателю ряд идёт от 0,2 до 1,1 кВт, здесь 0,2 кВт — 1-я мощность из 3. Если обороты не совпали с машиной, берите соседнюю ступень: корпус и присоединительные размеры внутри ряда одинаковы, менять раму не придётся.
STM UMI 75 доступен как импортная поставка; замена из нашей номенклатуры — ZR 607 · ПР 475, посадка один в один.

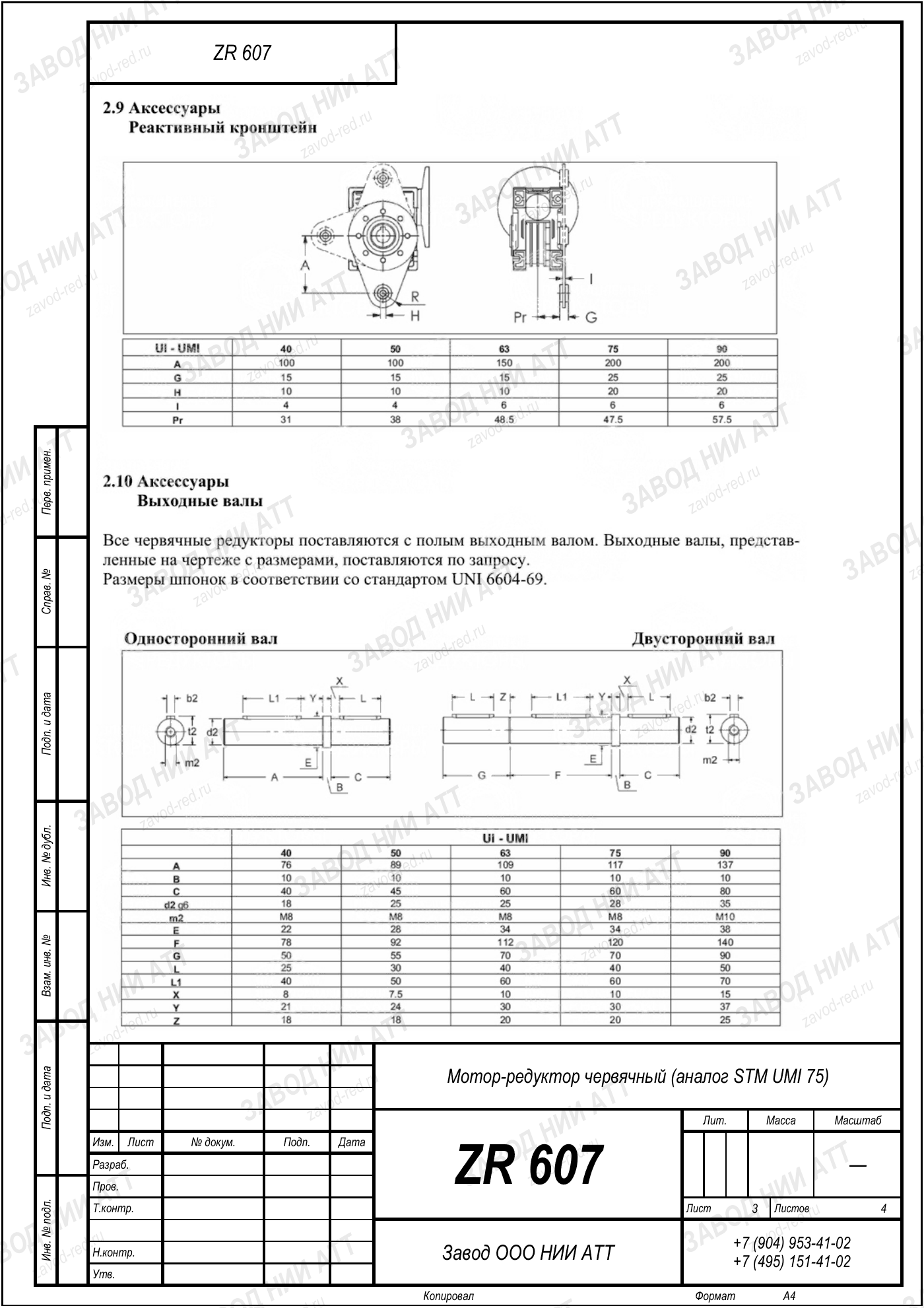

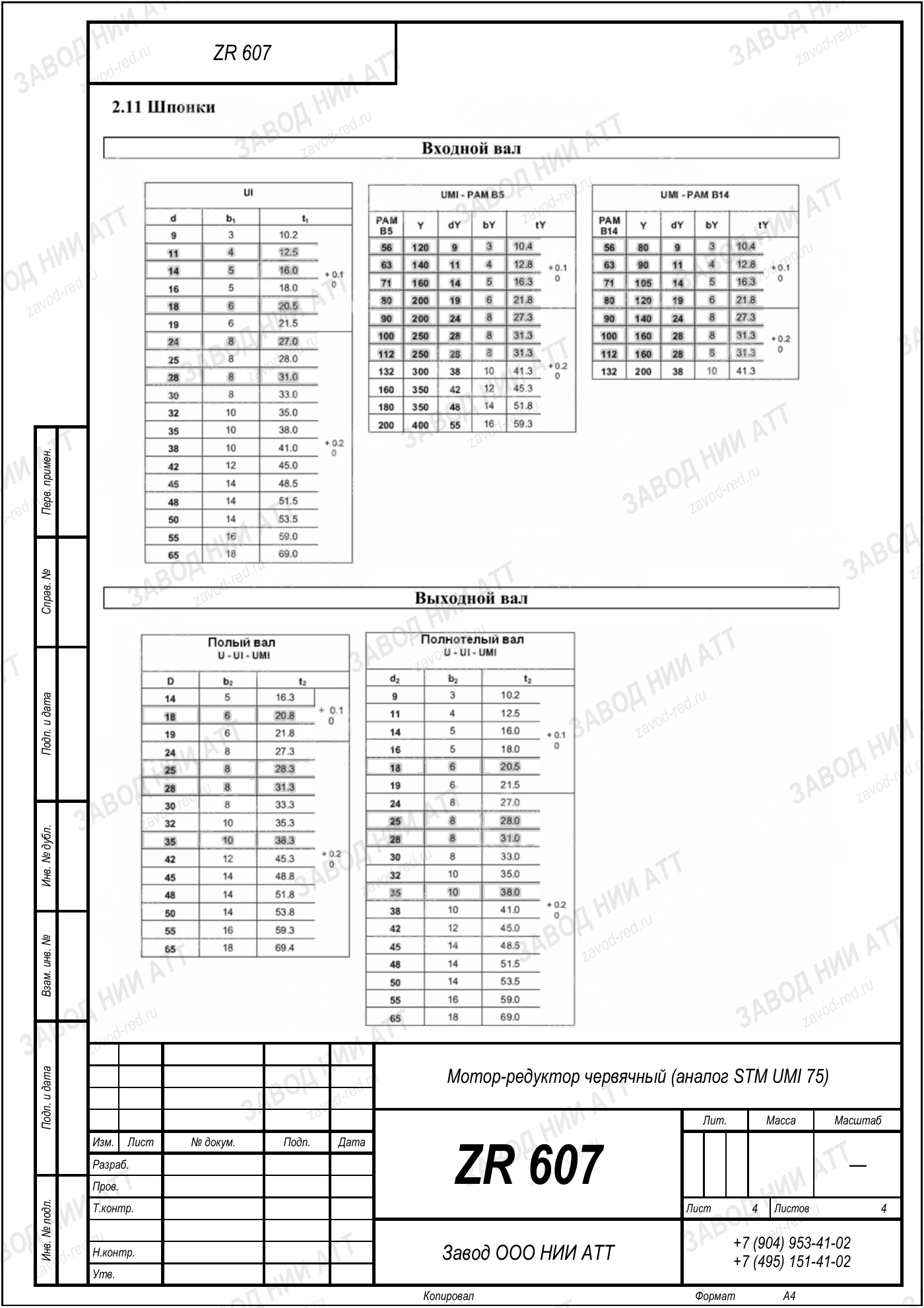

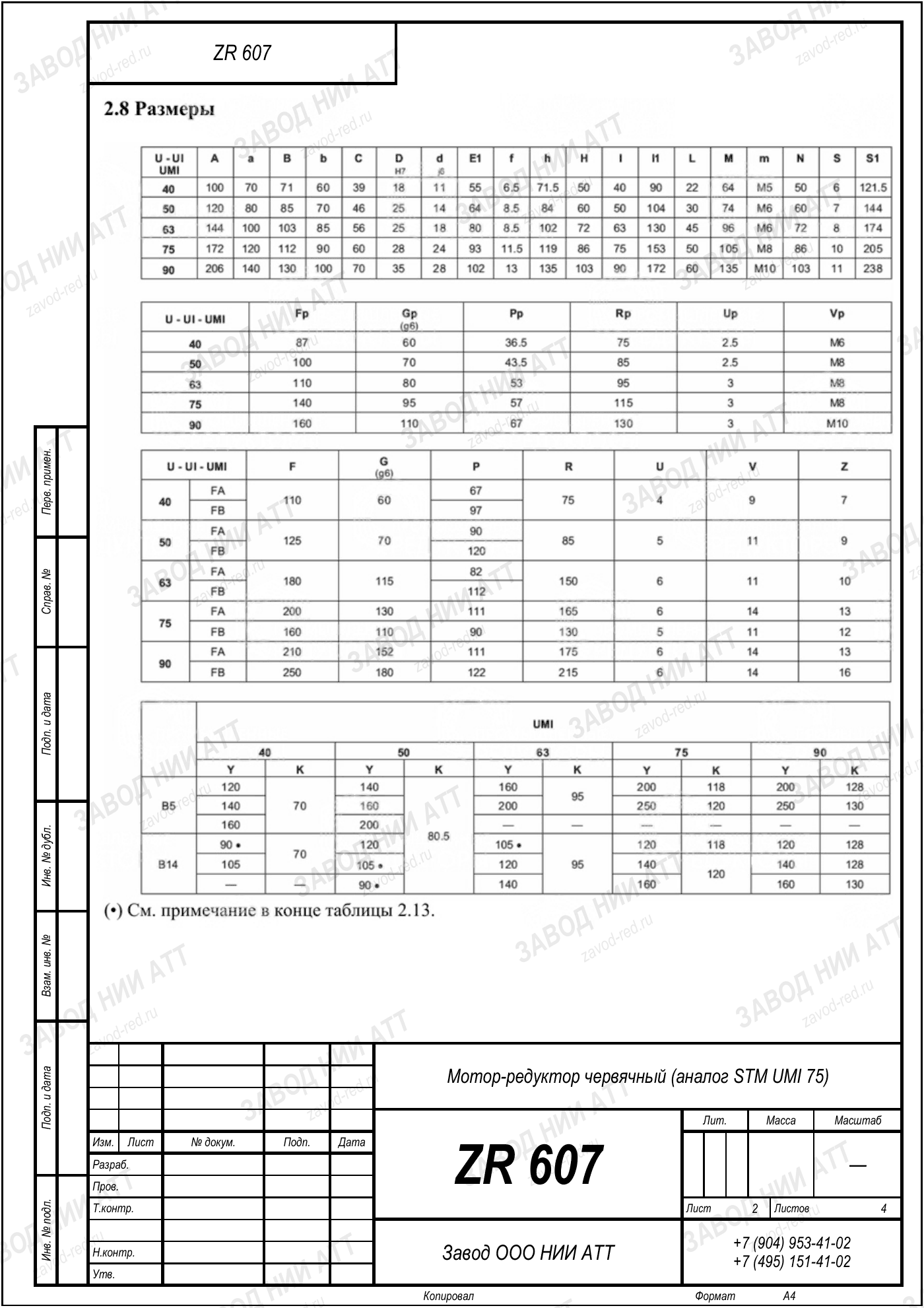

Габаритный и присоединительный чертёж модели STM UMI 75 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении STM UMI 75 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | UMI | семейство редукторов с общей кинематикой — червячный |
|---|---|---|
| Типоразмер | 75 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Тот же типоразмер | WMI 75 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 21,14 — отсюда 69 об/мин на выходе, и мощность двигателя 0,2 кВт. Из обозначения читаются два независимых свойства: как встаёт на машину и как крутит.
В нашей номенклатуре этой позиции соответствует ZR 607 · ПР 475: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 75 у производителя есть обозначения WMI 75 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: WMI75. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 607 · ПР 475 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
В ряду STM UMI 75 путаницу даёт не марка, а исполнение. Сверьте четыре параметра.
По размерам ZR 607 · ПР 475 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Регламент задаёт скорость: исполнение здесь среднескоростное, график ТО берут по его строке, а не общий на модель. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 28 Н·м. Маховые массы дают пик не в момент трогания, а на разгоне. Чем тяжелее вращающиеся массы машины и чем короче разгон, тем выше этот пик — его и сравнивайте с номиналом.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 0,2 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Для монтажа меняется только шильдик: ZR 607 · ПР 475 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Сравните три величины: обороты рабочего органа, требуемый момент и мощность имеющегося двигателя. Если обороты машины отличаются от 69 в минуту — нужна другая ступень, передаточное здесь фиксированное.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Марка STM UMI 75 говорит о габарите, а не о скорости и моменте. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 28 Н·м. В паспорте нередко расписан весь ряд передаточных, а на шильде выбито ваше конкретное. В подборе верить стоит шильду.
Табличка стёрлась или потеряна — снимите обороты выходного вала, диаметр вала и межосевое расстояние. По этим трём цифрам подберём ZR 607 · ПР 475.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Те же присоединительные размеры STM UMI 75, соседний шаг по передаточному числу:
