STM UMI 50 в исполнении i=12,59 с двигателем 0,1 кВт — среднескоростное исполнение: на выходном валу 115 об/мин при моменте 8.3 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Обороты подходят для насосов, барабанов, намотчиков, вальцов. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; вал тонкий, и перегрузка ударом опаснее статической.
Про серию. Кубический корпус вместо круглого у R; ниже по максимальному моменту, чем R (638 против 2103 Н·м)
Что даёт эта позиция на машине. При 115 об/мин и моменте 8.3 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 1,51 м/с при тяговом усилии 66 Н; через шкив ⌀200 мм на выходной вал придёт около 83 Н радиальной нагрузки. Полный оборот выходного вала — 0,5 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. На один типоразмер STM UMI 50 приходится 8 передаточных: нижняя граница 7,5, верхняя 100. Это исполнение 2-е по счёту: следующая ступень вниз по скорости — i=21,14 (69 об/мин), вверх — i=7,5 (193 об/мин). По двигателю ряд идёт от 0,1 до 0,55 кВт, здесь 0,1 кВт — 1-я мощность из 3. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Эту позицию закрываем двумя путями: поставкой оригинала STM UMI 50 и нашим ZR 605 · ПР 450 с теми же присоединительными размерами.

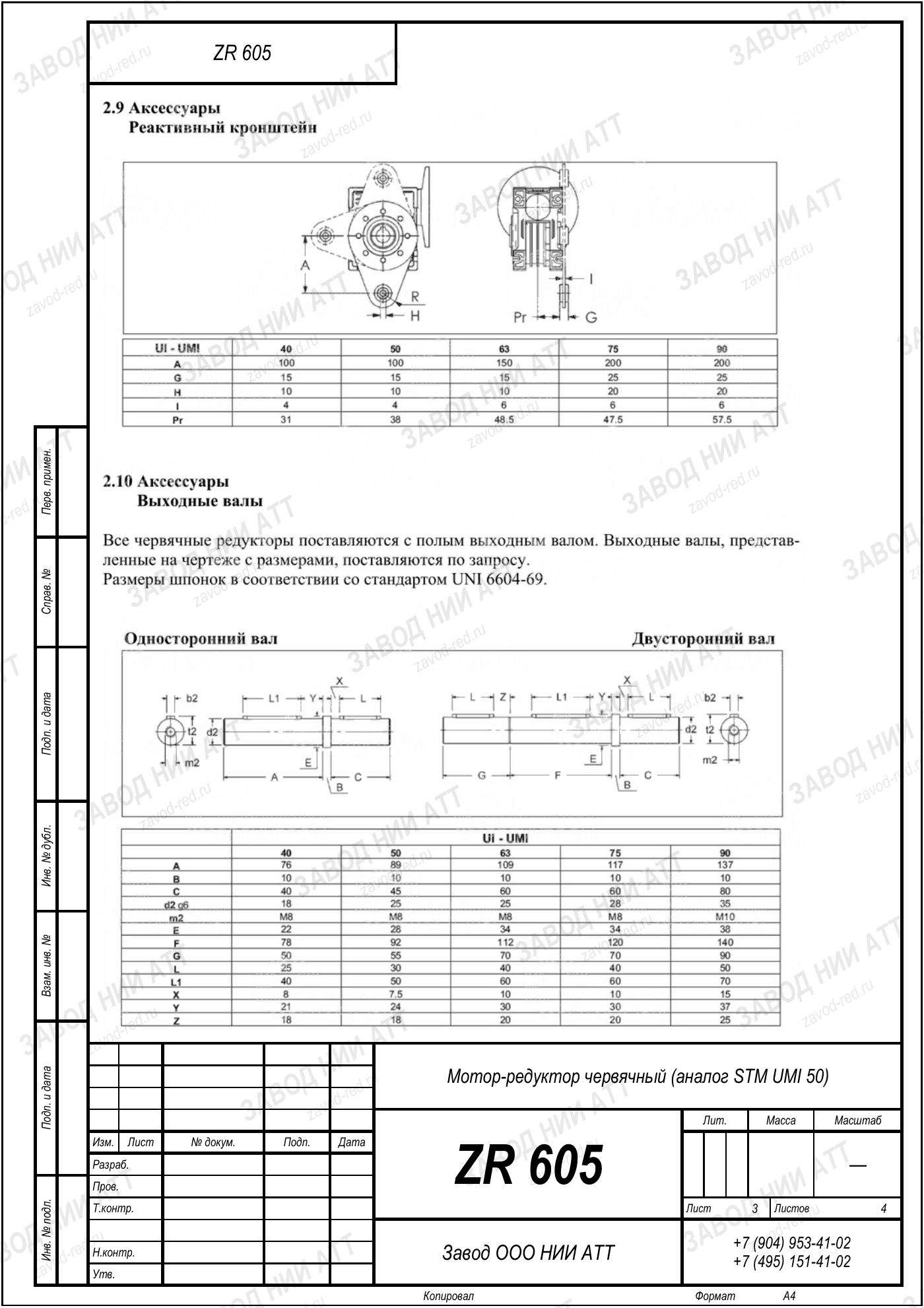

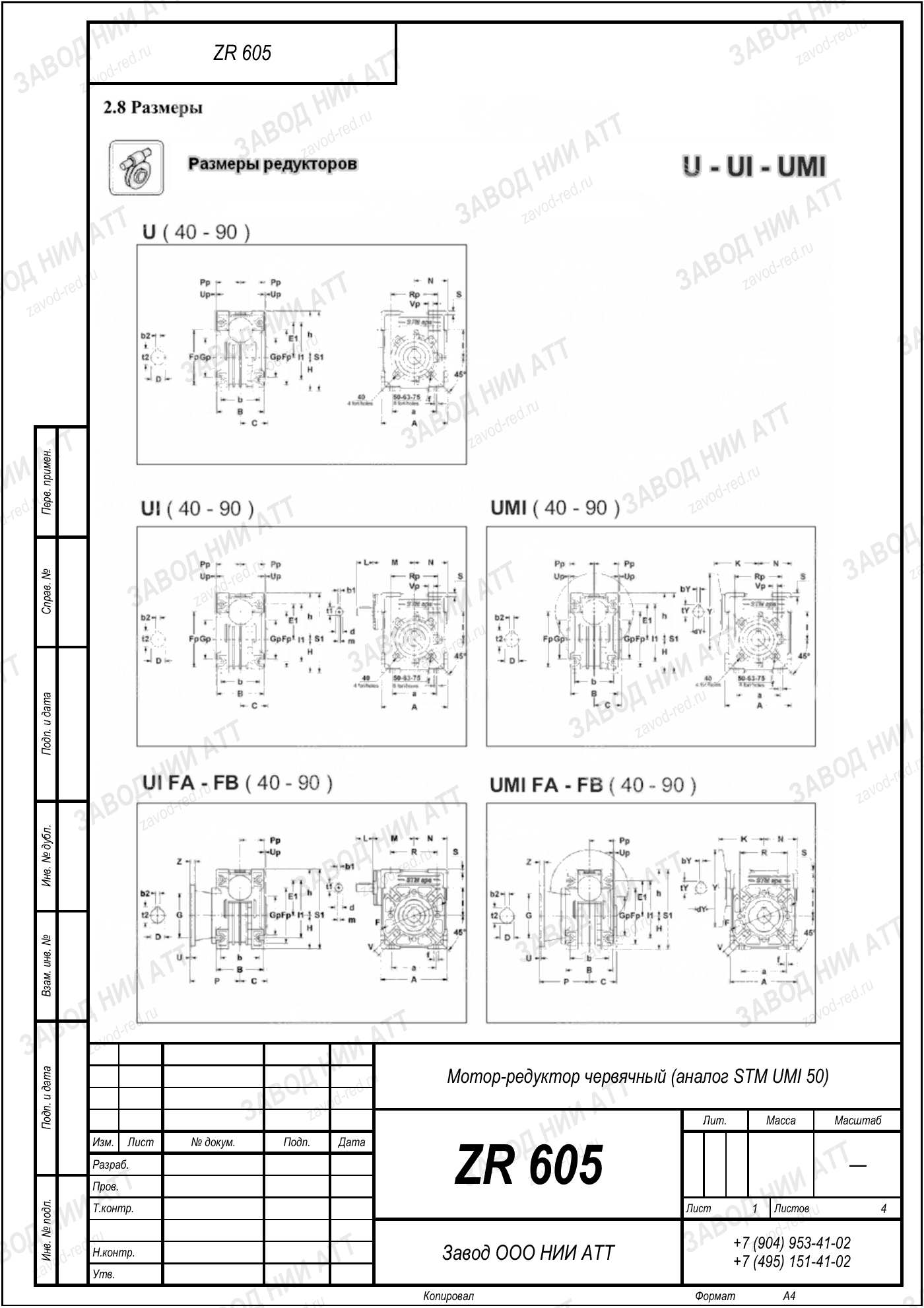

Габаритный и присоединительный чертёж модели STM UMI 50 — нажмите на лист, чтобы увеличить. Листов: 4. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Обозначение STM UMI 50 описывает механику посадки и размер, но не кинематику. Конкретное исполнение читается по передаточному и мощности двигателя.
| Серия | UMI | индекс серии читается как тип редуктора: червячный |
|---|---|---|
| Типоразмер | 50 | число в обозначении — габарит корпуса: крупнее корпус, выше допустимый момент |
| Тот же типоразмер | AMP 50, WMI 50, RMI 50 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 12,59 — отсюда 115 об/мин на выходе, и мощность двигателя 0,1 кВт. Буквенная часть говорит о посадке на машину, числовая — о передаче.
Соответствие в нашей номенклатуре — ZR 605 · ПР 450, подтверждаем расчётом под вашу нагрузку.
В этом же типоразмере 50 у производителя есть обозначения AMP 50, WMI 50, RMI 50 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP50, WMI50, RMI50. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 605 · ПР 450 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Прежде чем оформлять STM UMI 50, сверьте четыре числа: по ним позиция и определяется.
Аналог ZR 605 · ПР 450 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Нагрев штатный, но в замкнутом объёме нужен обдув — иначе длительную работу ограничит тепловая мощность.
Одного регламента на всю модель не бывает: среднескоростное исполнение обслуживают по своему графику. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 115 об/мин при стандартных 1450 об/мин на входе. Передаточное 12,59 — это отношение входной скорости к выходной.
Номинальный момент на выходе 8.3 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 0,1 кВт — пришлите данные, посчитаем.
ZR 605 · ПР 450 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Сравните 115 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду STM UMI 50.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
Позиции STM UMI 50 внешне одинаковы, а по характеристикам расходятся сильно. Эта позиция — среднескоростное исполнение: 115 об/мин на выходе и момент 8.3 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 605 · ПР 450.
| Импортное исполнение | Замена ZR |
|---|---|
| STM UMI 50 · прочие исполнения (0,1–1,5 кВт, i=7,5–100) | ZR 605 · ПР 450 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Тот же STM UMI 50, другое передаточное — корпус и присоединительные размеры совпадают:
