Исполнение STM RMI 85 i=7,5 с двигателем 0,37 кВт: по классу быстроходное, 193 об/мин на выходном валу при моменте 18 Н·м. Выше ста пятидесяти оборотов момент падает, зато лёгкая нагрузка разгоняется быстро.
Обороты этой позиции идут в приводы вентиляторов, сепараторов и приводов с большой инерцией. По моменту ряд небольшой — хватает для лёгких заслонок, малых шнеков, дозаторов, и всё же сечение вала небольшое — ударные нагрузки для него страшнее постоянных.
Про серию. Круглый корпус (в отличие от квадратного U/UMI); единственная линейка STM с запатентованным встроенным ограничителем момента
Что даёт эта позиция на машине. При 193 об/мин и моменте 18 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 3,18 м/с при тяговом усилии 114 Н; через шкив ⌀200 мм на выходной вал придёт около 180 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,37 кВт нужен и фланец IEC 71 по посадке, и линия, держащая 1,1 А при 380 В. Не сойдётся одно из двух — привод не пустят. Оборот за 0,3 с — привяжите к нему циклограмму: перемешивание, подача, возврат отсчитываются от этой цифры.
Место в ряду. Выходные обороты задаёт передаточное — у STM RMI 85 их 8, от 7,5 до 100. Это исполнение 1-е по счёту: следующая ступень вниз по скорости — i=12,59 (115 об/мин). Если такт машины не сошёлся, соседняя ступень встанет на то же место.
STM RMI 85 доступен как импортная поставка; замена из нашей номенклатуры — ZR 609 · ПР 490, посадка один в один.

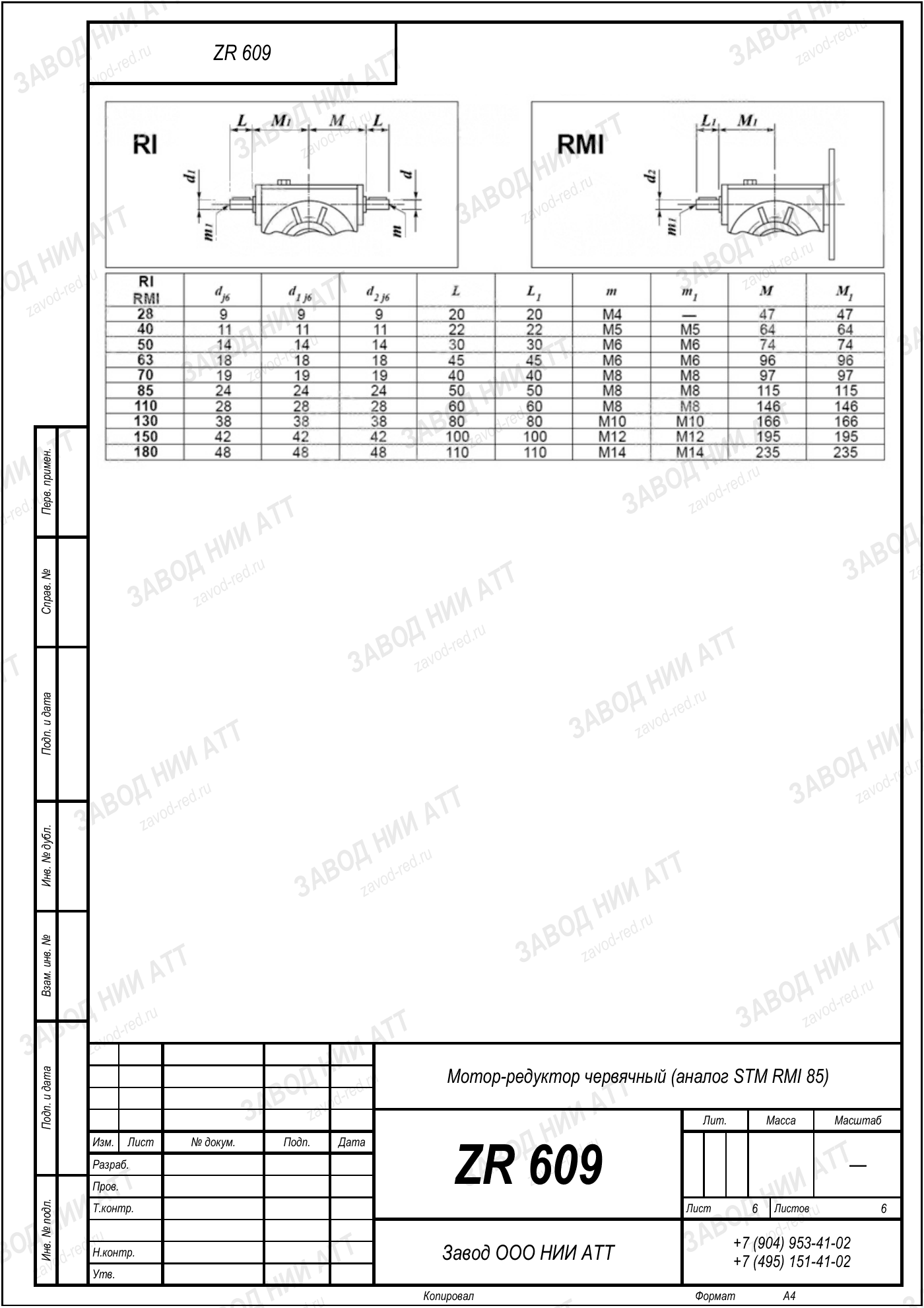

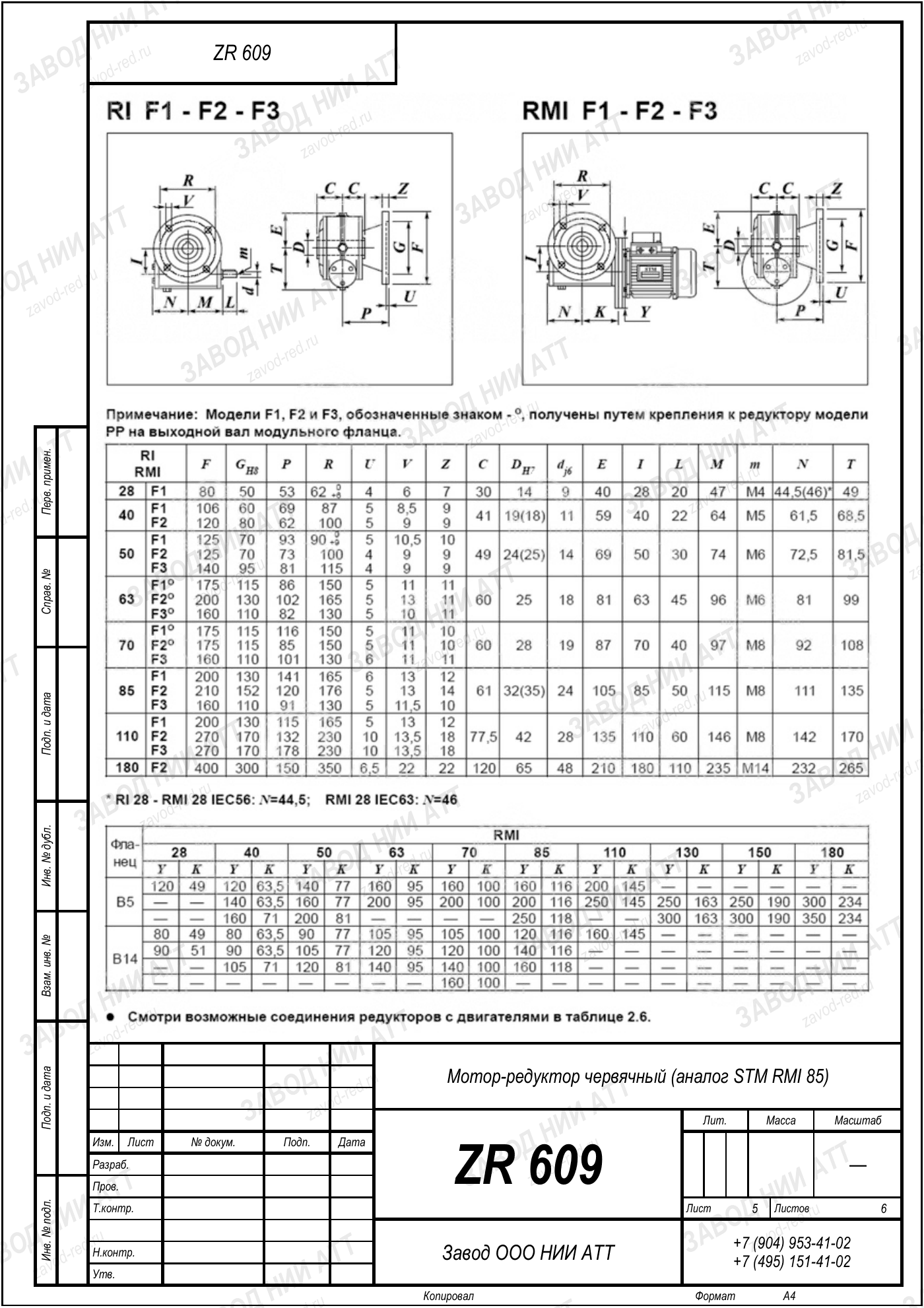

Габаритный и присоединительный чертёж модели STM RMI 85 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
STM RMI 85 — это серия и габарит, а не конкретная машина. Конкретику даёт шильд: передаточное число и мощность двигателя.
| Серия | RMI | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 85 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Другие серии | AMP 60, UMI 28, PC 90, WMI 90, O 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 7,5 — отсюда 193 об/мин на выходе, и мощность двигателя 0,37 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 609 · ПР 490; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает AMP 60, UMI 28, PC 90, WMI 90, O 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP60, UMI28, PC90, WMI90, O90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 609 · ПР 490 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Название STM RMI 85 носят десятки исполнений. Отличают их четыре величины — пройдите по ним до того, как оформите заявку.
На замену ставим ZR 609 · ПР 490: считаем по моменту и передаточному, а не по каталожному коду.
Следите за балансировкой: на этих оборотах перекос и биение изнашивают подшипники заметно быстрее.
Регламент задаёт скорость: исполнение здесь быстроходное, график ТО берут по его строке, а не общий на модель. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 193 об/мин при стандартных 1450 об/мин на входе. Передаточное 7,5 — это отношение входной скорости к выходной.
Номинальный момент на выходе 18 Н·м. Если бросок при пуске перекрывает номинал, зуб нагружен за пределом расчёта: такие перегрузки копятся усталостной трещиной у основания и кончаются изломом.
Формально да, но это уже другой расчёт: под 0,37 кВт у позиции свои момент и сервис-фактор, с другим мотором они уплывут. Обороты останутся прежними. Пришлите данные — подберём исполнение.
ZR 609 · ПР 490 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Смотрите на обороты: эта позиция даёт 193 об/мин. Момент и мощность подбираются под них, а не наоборот — сначала скорость рабочего органа, потом усилие.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Ряд STM RMI 85 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — быстроходное исполнение: 193 об/мин на выходе и момент 18 Н·м. Проще всего сфотографировать шильд: передаточное и кВт читаются с него сразу — этой пары хватает, чтобы выбрать исполнение.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 609 · ПР 490.
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Быстрее или медленнее на выходе — соседние передаточные STM RMI 85, корпус не меняется:
