Позиция STM RMI 50 i=38,33 с двигателем 0,55 кВт относится к среднетихоходное исполнениям ряда: 38 об/мин при моменте 140 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Позиция закрывает приводы ленточных транспортёров, ковшовых элеваторов и питателей; момент средний, рассчитан на привод конвейеров средней ширины и мешалок жидких сред. Учтите: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Чем отличается серия. Круглый корпус (в отличие от квадратного U/UMI); единственная линейка STM с запатентованным встроенным ограничителем момента
Что даёт эта позиция на машине. При 38 об/мин и моменте 140 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,8 м/с при тяговом усилии 700 Н; через шкив ⌀200 мм на выходной вал придёт около 1400 Н радиальной нагрузки. Фланец под этот двигатель — IEC 80, ток в линии около 1,6 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 0,55 кВт. Не укладываетесь в такт — двигатель помощнее не поможет: оборот всё равно займёт 1,6 с, быстрее делает только меньшее передаточное число.
Место в ряду. Под нужные обороты у STM RMI 50 есть из чего выбрать: 8 передаточных, от 7,5 до 100. Это исполнение 5-е по счёту: следующая ступень вниз по скорости — i=59,57 (24 об/мин), вверх — i=35,48 (41 об/мин). По двигателю ряд идёт от 0,1 до 0,55 кВт, здесь 0,55 кВт — 3-я мощность из 3. Переход на соседнюю позицию не трогает обвязку: посадочные размеры у ряда одинаковые.
Оригинал STM RMI 50 везём под заказ. Наш ZR 605 · ПР 450 повторяет посадочные размеры — основание и обвязка остаются прежними.

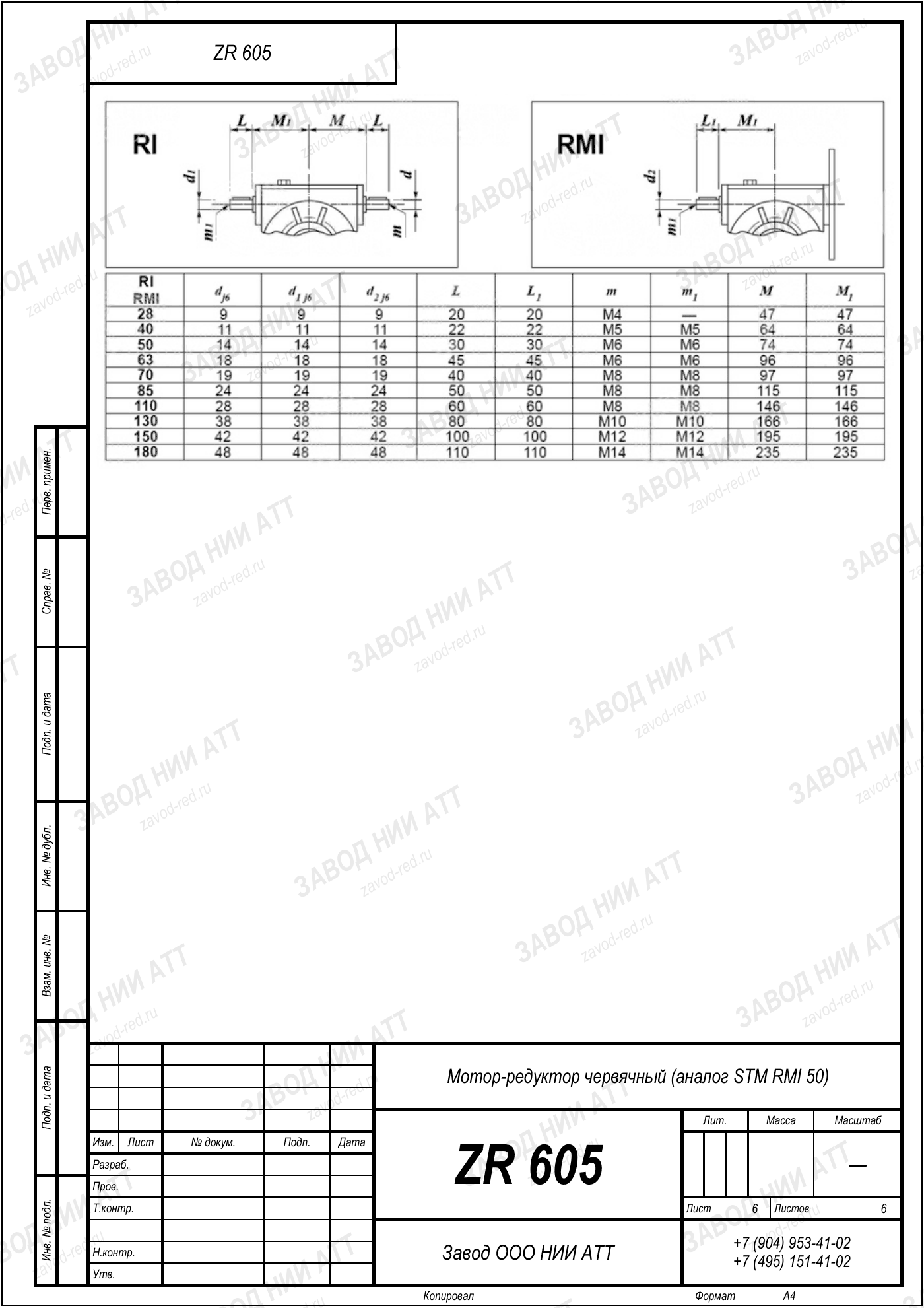

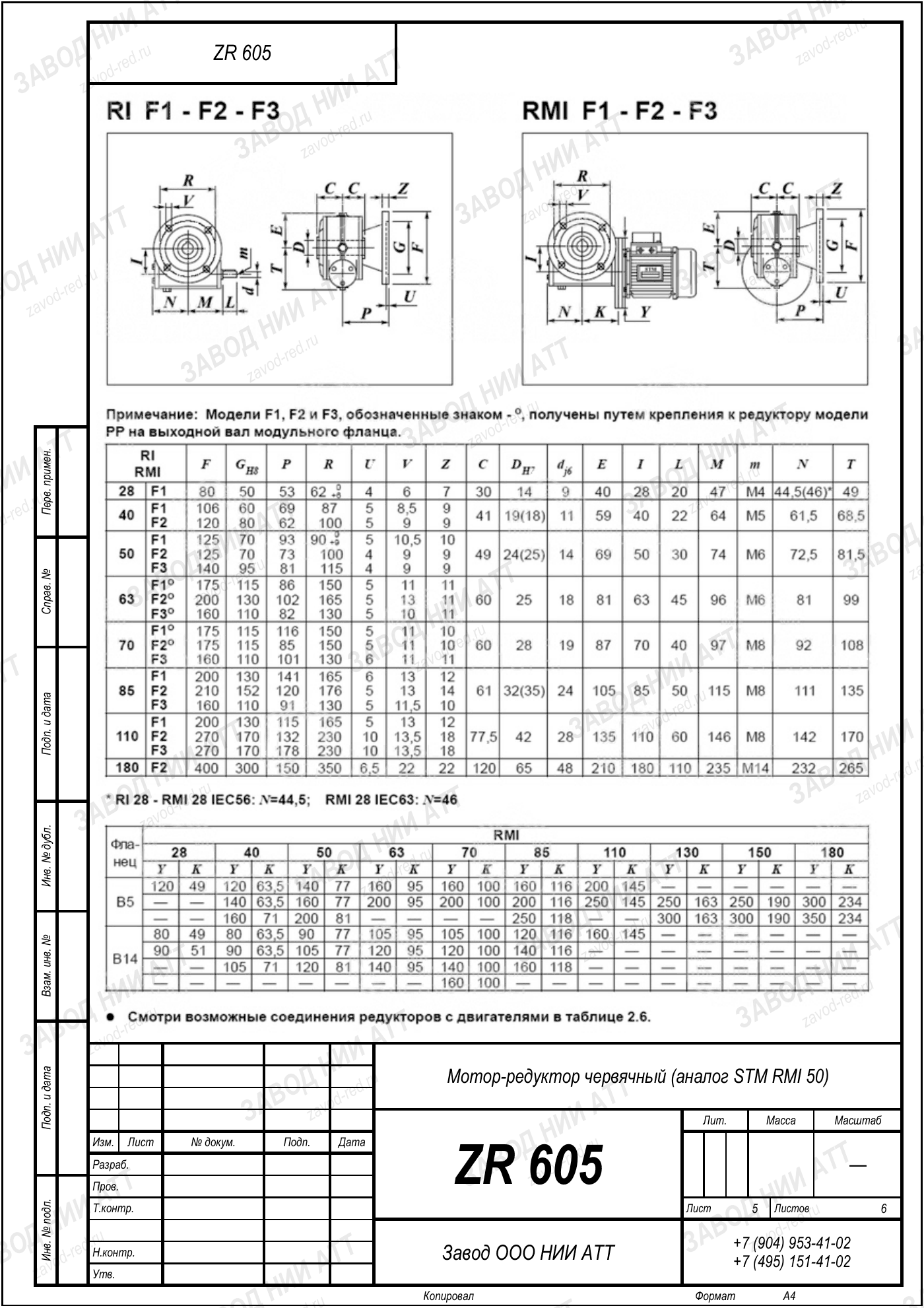

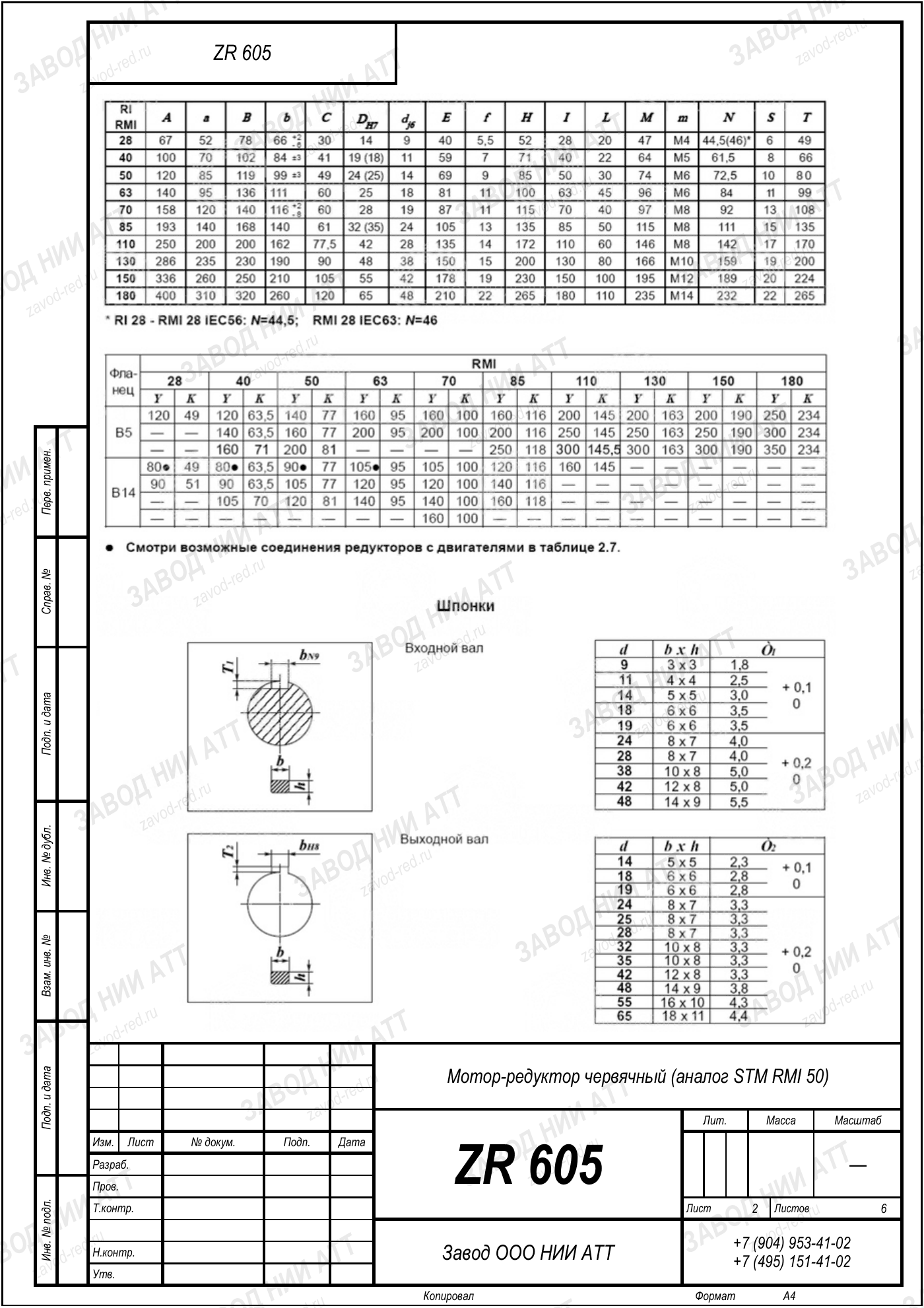

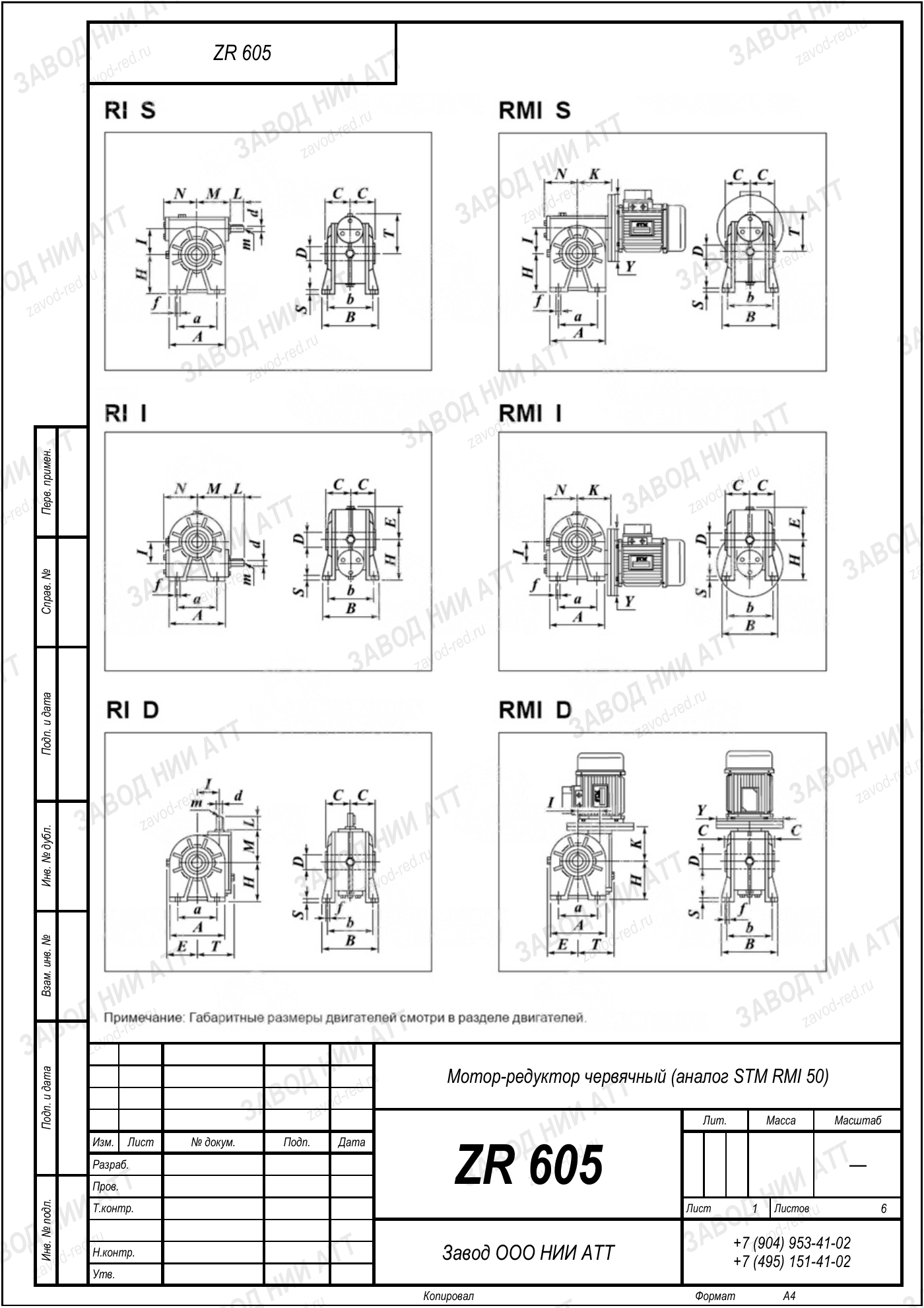

Габаритный и присоединительный чертёж модели STM RMI 50 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
STM RMI 50 — обозначение семейства. Внутри него десятки исполнений, и различают их не по коду, а по числам с таблички.
| Серия | RMI | одна серия — одна схема передачи, здесь червячный |
|---|---|---|
| Типоразмер | 50 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Тот же типоразмер | AMP 50, WMI 50, UMI 50 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 38,33 — отсюда 38 об/мин на выходе, и мощность двигателя 0,55 кВт. Габарит задаёт типоразмер, а скорость и момент — передаточное.
Этой позиции отвечает ZR 605 · ПР 450 — соответствие считаем по нагрузке, а не по таблице кодов.
В этом же типоразмере 50 у производителя есть обозначения AMP 50, WMI 50, UMI 50 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP50, WMI50, UMI50. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 605 · ПР 450 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Прежде чем оформлять STM RMI 50, сверьте четыре числа: по ним позиция и определяется.
ZR 605 · ПР 450 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
По нагреву это самый лёгкий режим — масло охлаждается, подшипники ходят долго. Обслуживание строго по паспорту.
Обороты на выходе другие — и обслуживание другое: среднетихоходное исполнение по общей таблице ряда не обслуживают. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 38 об/мин при стандартных 1450 об/мин на входе. Передаточное 38,33 — это отношение входной скорости к выходной.
Номинальный момент на выходе 140 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Менять двигатель можно, только вместе с ним потянутся момент и запас, а скорость останется прежней. Текущее исполнение рассчитано под 0,55 кВт. Дайте параметры мотора, посчитаем.
ZR 605 · ПР 450 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Сравните 38 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду STM RMI 50.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Одно название STM RMI 50 носят десятки разных приводов. Эта позиция — среднетихоходное исполнение: 38 об/мин на выходе и момент 140 Н·м. Меняете отработавший привод — перепишите с его шильда передаточное и мощность двигателя. По этой паре подберётся то же исполнение, что стояло.
Если шильда нет, подбор ведём по трём замерам: обороты на выходе, диаметр выходного вала, межосевое расстояние. Замена в нашей линейке — ZR 605 · ПР 450.
| Импортное исполнение | Замена ZR |
|---|---|
| STM RMI 50 · прочие исполнения (0,1–1,5 кВт, i=7,5–100) | ZR 605 · ПР 450 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
В обозначении STM RMI 50 меняется передаточное число — габарит и крепление прежние:
