Позиция STM RMI 40 i=21,14 с двигателем 0,09 кВт относится к среднескоростное исполнениям ряда: 69 об/мин при моменте 13 Н·м. Пятьдесят–сто пятьдесят оборотов подходят большинству машин, где не нужны ни предельная тяга, ни высокая скорость.
Обороты подходят для центробежных насосов, намоточных устройств и вальцов. Момент здесь небольшой — рабочий диапазон для лёгких заслонок, малых шнеков, дозаторов; вал тонкий, и перегрузка ударом опаснее статической.
Особенность серии. Круглый корпус (в отличие от квадратного U/UMI); единственная линейка STM с запатентованным встроенным ограничителем момента
Что даёт эта позиция на машине. При 69 об/мин и моменте 13 Н·м: на барабане ⌀315 мм лента пойдёт со скоростью 1,14 м/с при тяговом усилии 83 Н; через шкив ⌀160 мм на выходной вал придёт около 162 Н радиальной нагрузки. 0,9 с — столько тянется один круг на выходе; для дозаторов и поворотных столов эту величину сверяют со временем позиции.
Место в ряду. На один типоразмер STM RMI 40 приходится 8 передаточных: нижняя граница 7,5, верхняя 100. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=35,48 (41 об/мин), вверх — i=12,59 (115 об/мин). Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.

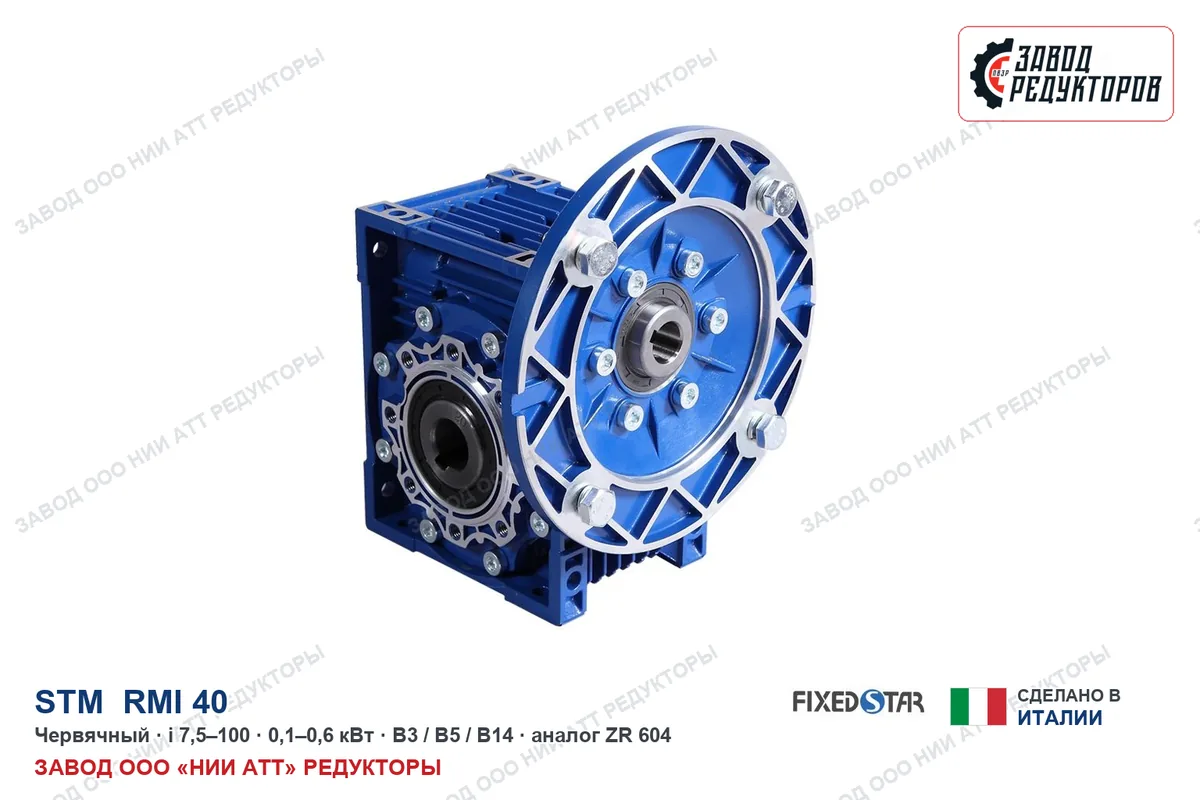

STM RMI 40 доступен как импортная поставка; замена из нашей номенклатуры — ZR 604 · ПР 440, посадка один в один.

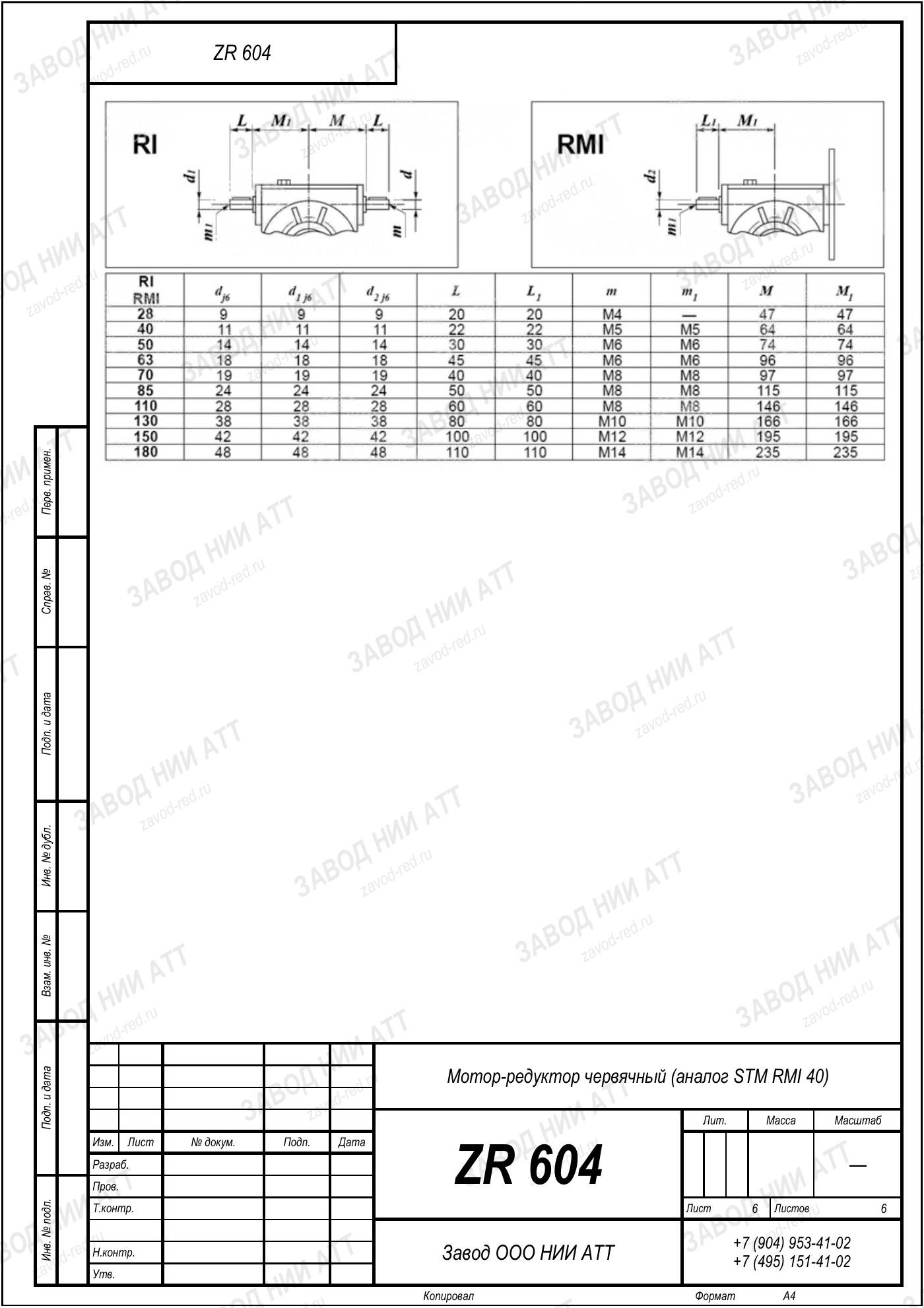

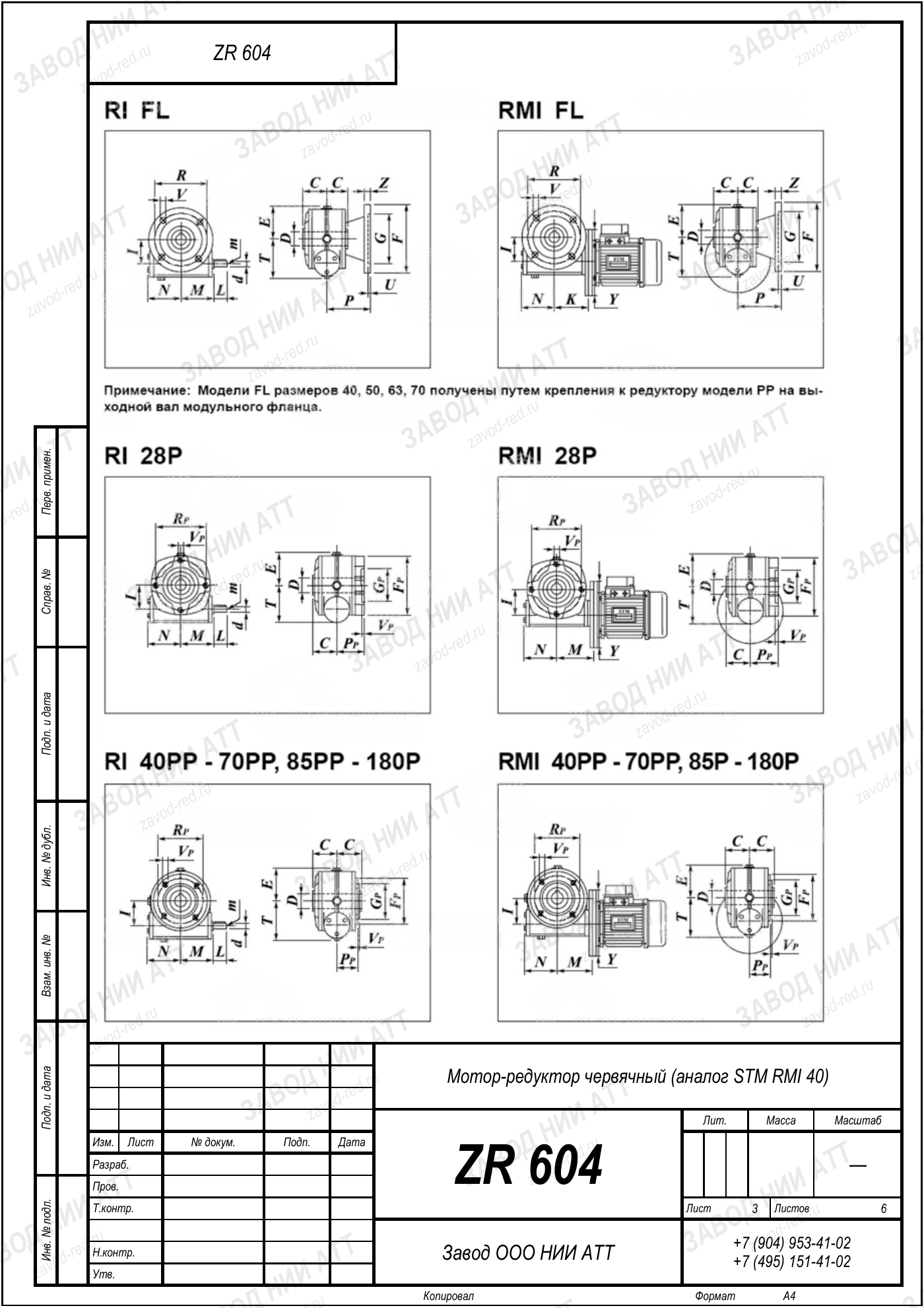

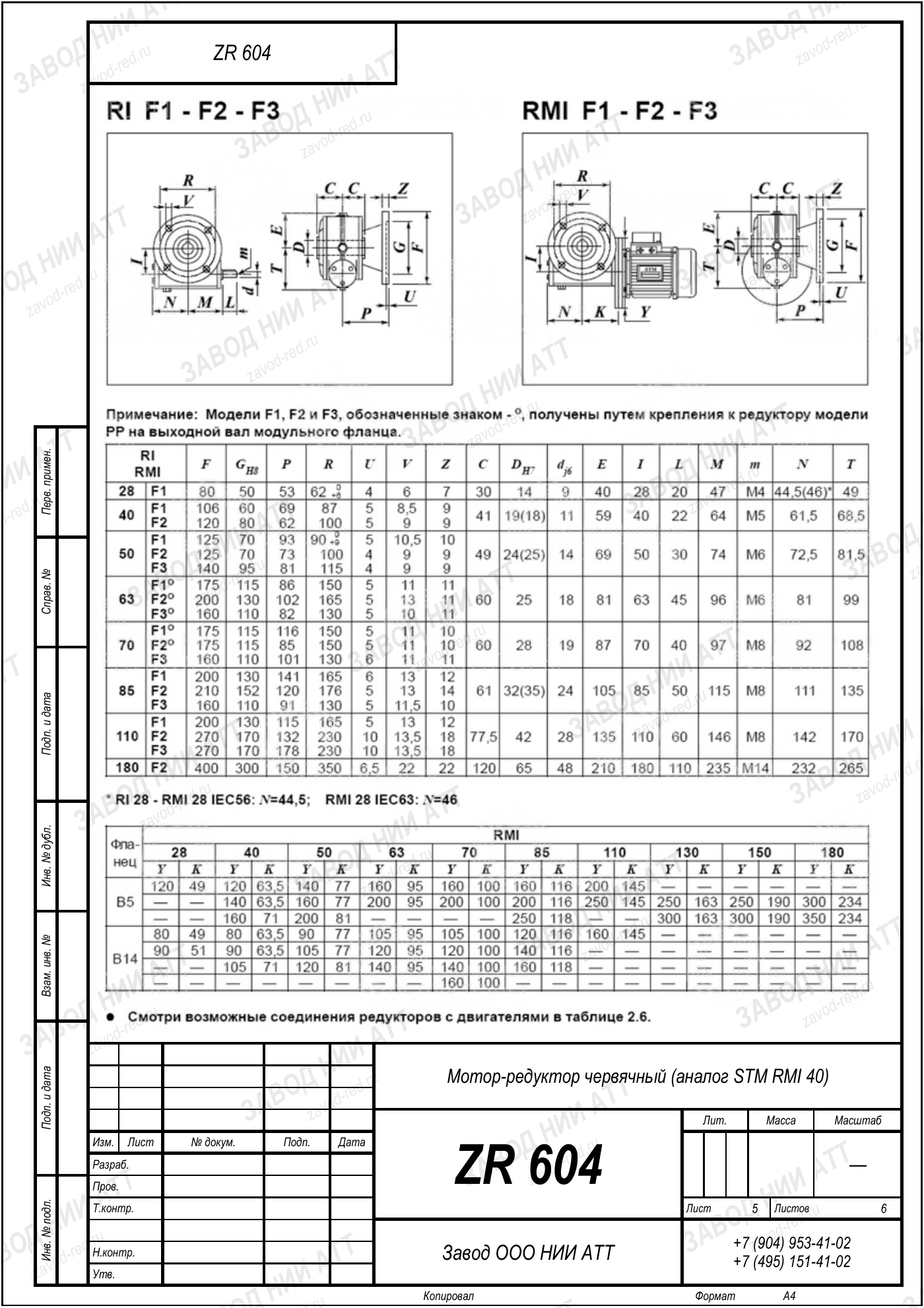

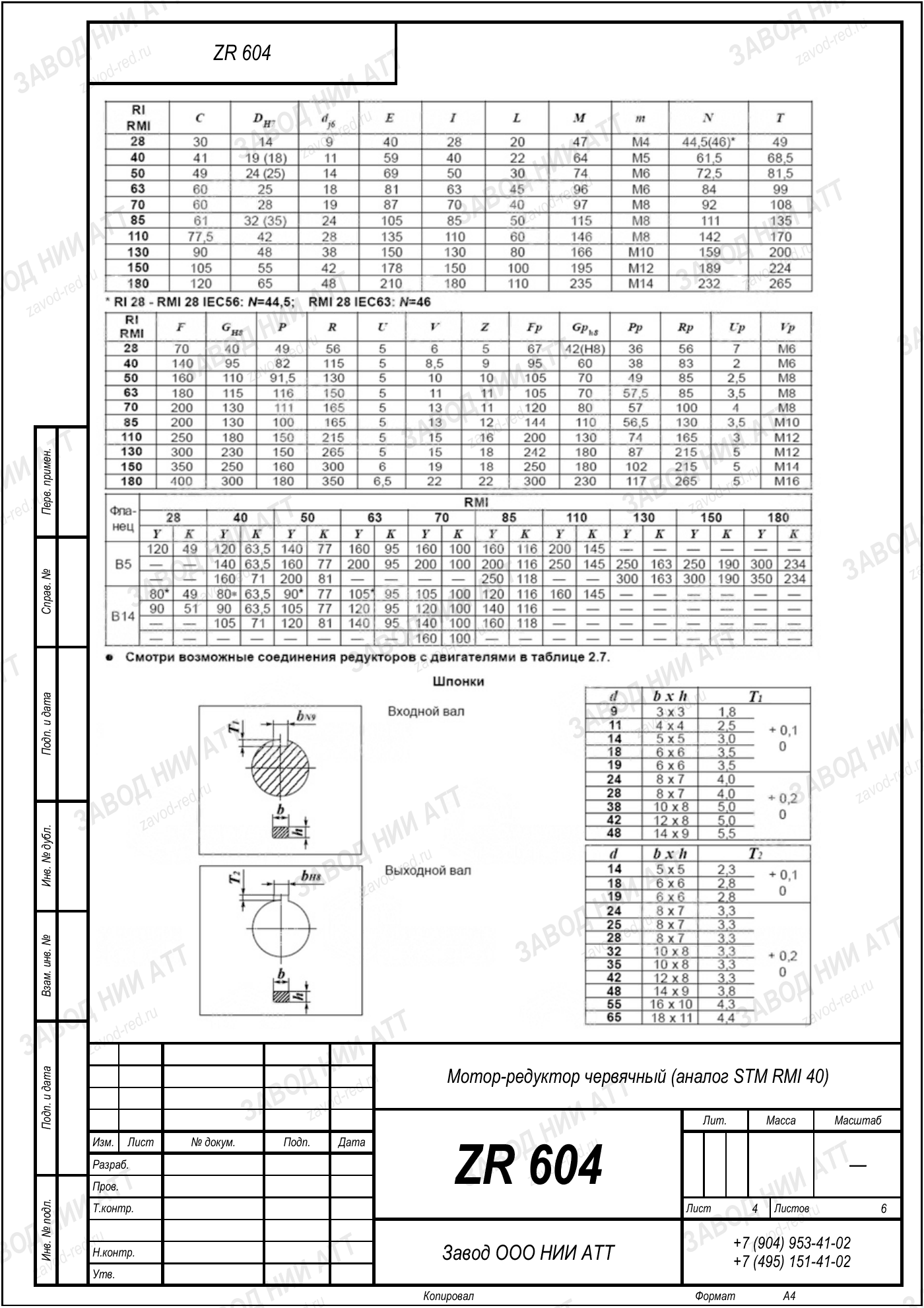

Габаритный и присоединительный чертёж модели STM RMI 40 — нажмите на лист, чтобы увеличить. Листов: 6. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Расшифровка STM RMI 40 даёт серию и типоразмер. Что именно за привод — видно из пары «передаточное + мощность».
| Серия | RMI | принцип передачи, по которому построен весь ряд — червячный |
|---|---|---|
| Типоразмер | 40 | ступень ряда габаритов; соседние номера отличаются корпусом и допустимой нагрузкой |
| Тот же типоразмер | WMI 40, UMI 40 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 21,14 — отсюда 69 об/мин на выходе, и мощность двигателя 0,09 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
В нашей номенклатуре этой позиции соответствует ZR 604 · ПР 440: подбираем по моменту и передаточному, а не по названию.
В этом же типоразмере 40 у производителя есть обозначения WMI 40, UMI 40 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: WMI40, UMI40. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 604 · ПР 440 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Позиции ряда STM RMI 40 различаются четырьмя числами. Проверьте их до заказа: после поставки менять дороже.
По размерам ZR 604 · ПР 440 взаимозаменяем с оригиналом. Ошибаются обычно не в геометрии, а в передаточном и моменте — их и проверяйте.
Обычный режим по нагреву. Если привод стоит в закрытом кожухе, предусмотрите обдув: тепловая мощность ограничивает длительную работу.
Обороты на выходе другие — и обслуживание другое: среднескоростное исполнение по общей таблице ряда не обслуживают. Первую проверку уровня масла делайте через смену после пуска, дальше — по паспорту.
На выходном валу 69 об/мин при стандартных 1450 об/мин на входе. Передаточное 21,14 — это отношение входной скорости к выходной.
Номинальный момент на выходе 13 Н·м. Бросок можно срезать: частотник или устройство плавного пуска растягивают разгон, и тогда расчёт идёт ближе к рабочему моменту, а не к пусковому пику.
Обороты на выходе задаёт передаточное число, так что скорость останется той же. Изменятся момент и запас — позиция рассчитана под 0,09 кВт. Дайте мощность и обороты мотора, посчитаем.
Переходная плита не понадобится: ZR 604 · ПР 440 повторяет присоединительные и габаритные размеры оригинала, а обороты и момент набираем передаточным и двигателем под ваш режим.
Сравните 69 об/мин с тактом вашей технологии. Совпало — считайте момент; не совпало — смотрите ступень выше или ниже в ряду STM RMI 40.
Срок складывается из двух вещей: есть ли корпус этого типоразмера и есть ли двигатель нужной мощности. Проверим оба — и напишем.
Марка STM RMI 40 говорит о габарите, а не о скорости и моменте. Эта позиция — среднескоростное исполнение: 69 об/мин на выходе и момент 13 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 604 · ПР 440.
| Импортное исполнение | Замена ZR |
|---|---|
| STM RMI 40 · прочие исполнения (0,09–0,55 кВт, i=7,5–100) | ZR 604 · ПР 440 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
