STM O 190 i=100 с двигателем 22 кВт — тихоходное исполнение, 14 об/мин на выходе при моменте 14500 Н·м. До пятнадцати оборотов решает тяга: скорость вторична, нагрузка первична.
Позиция для шнеков, мешалок густых сред, скребковых конвейеров. Момент предельный — как раз под задачи крупных валков и приводов с ударной нагрузкой; обязательна проверка соосности лазером — перекос убивает подшипники за месяцы.
Что даёт эта позиция на машине. При 14 об/мин и моменте 14500 Н·м: на барабане ⌀250 мм лента пойдёт со скоростью 0,18 м/с при тяговом усилии 116000 Н; через шкив ⌀160 мм на выходной вал придёт около 181250 Н радиальной нагрузки. Частотник под такой двигатель берут по току — 42 А, а не по табличным 22 кВт; на посадку это не влияет, фланец остаётся IEC 180. Время 4,3 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. 9 передаточных на STM O 190: с 8,68 ряд начинается, на 146,07 заканчивается. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=146 (9,9 об/мин), вверх — i=83,05 (17 об/мин). Переход на соседнюю ступень не меняет посадочных мест: то же основание, тот же вал.
STM O 190 доступен как импортная поставка; замена из нашей номенклатуры — ZR 8128 · ПР 3112, посадка один в один.

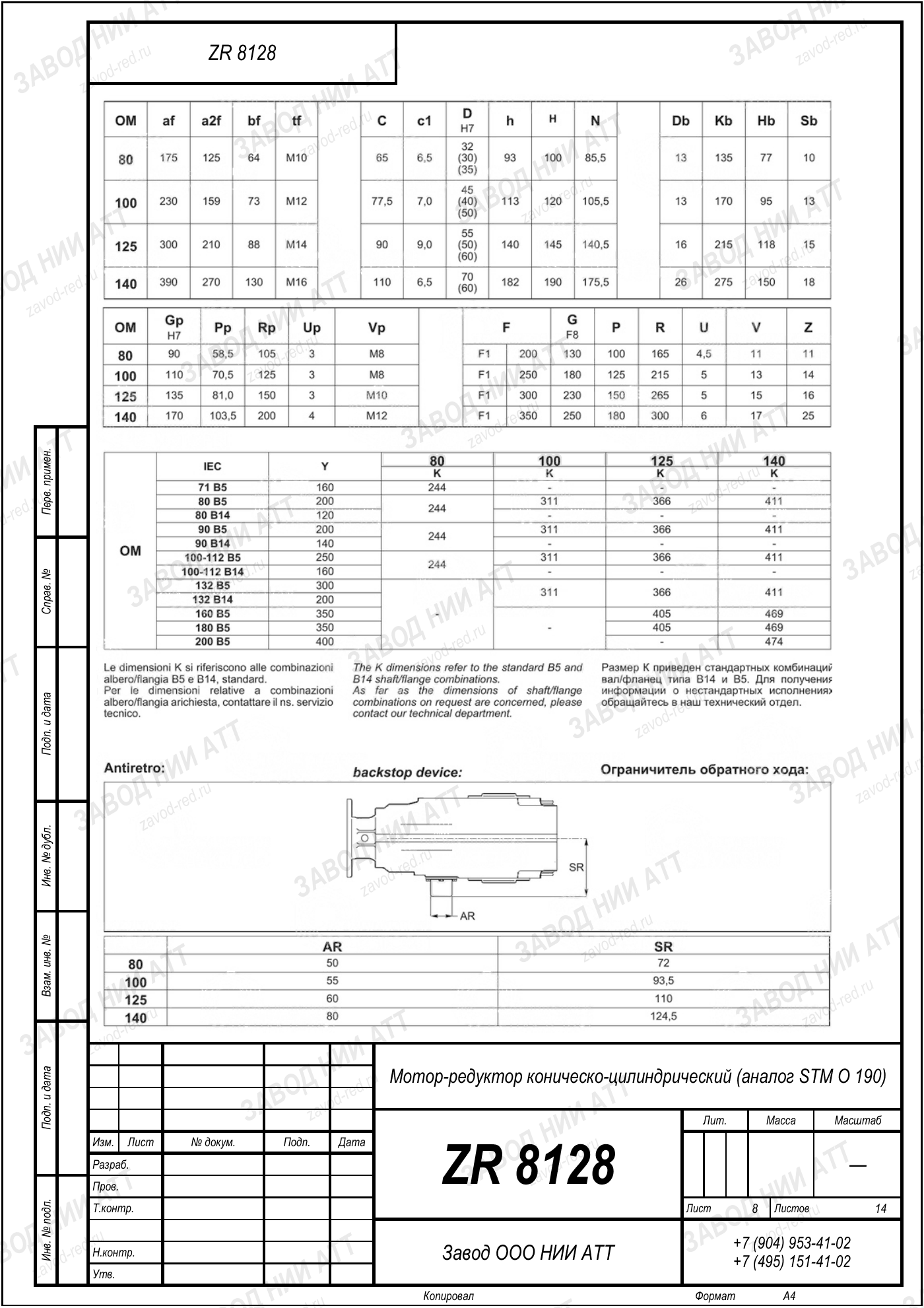

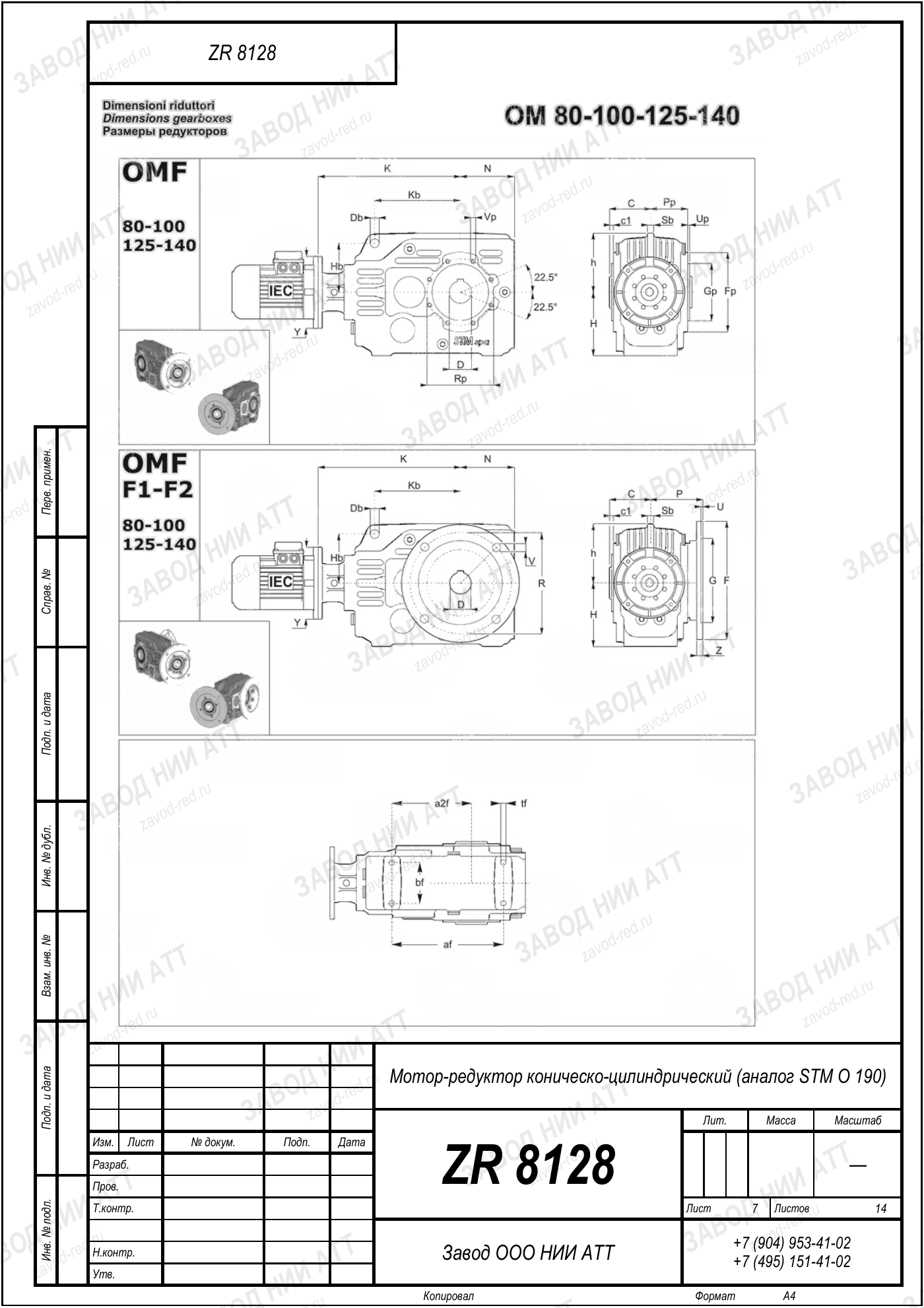

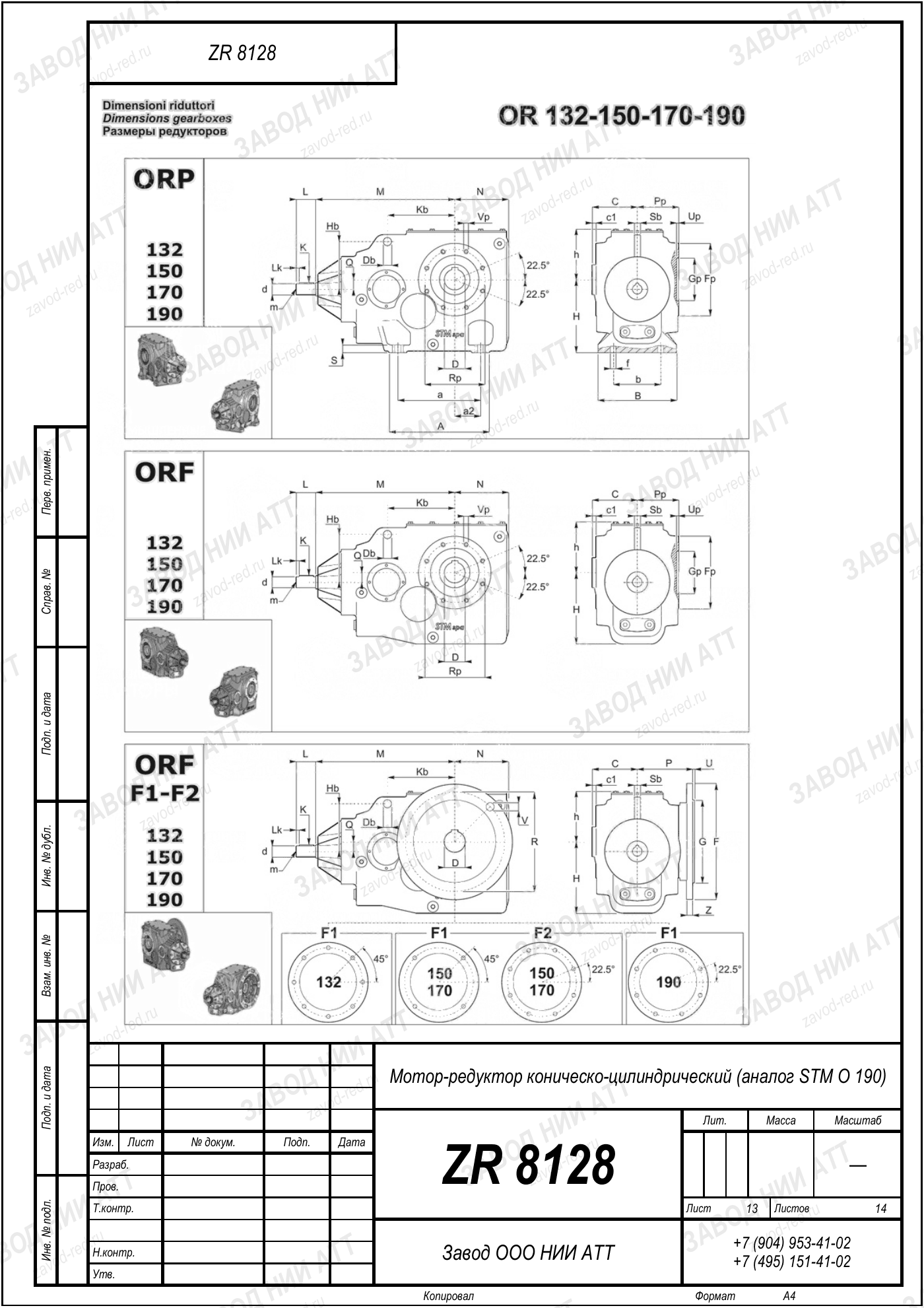

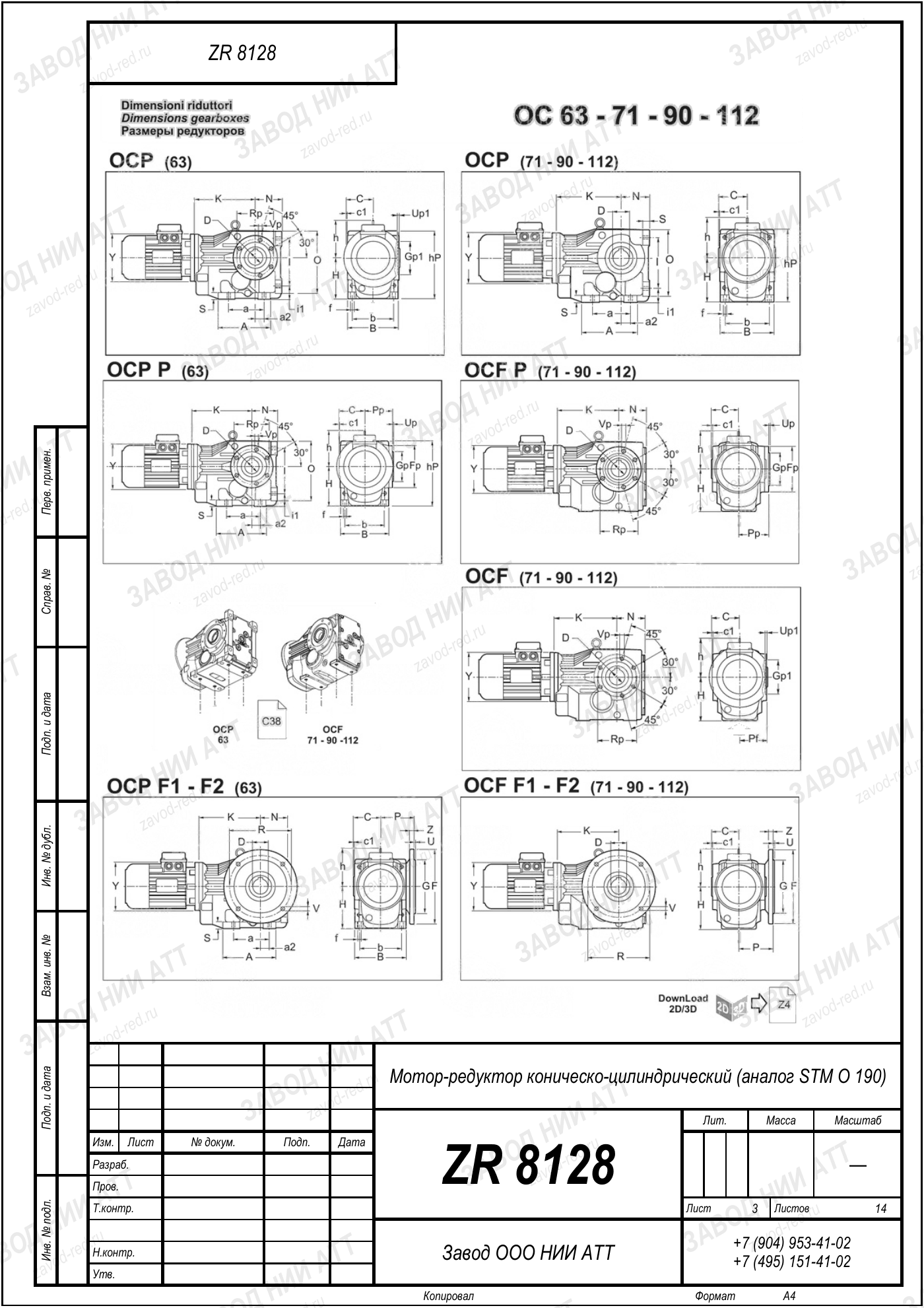

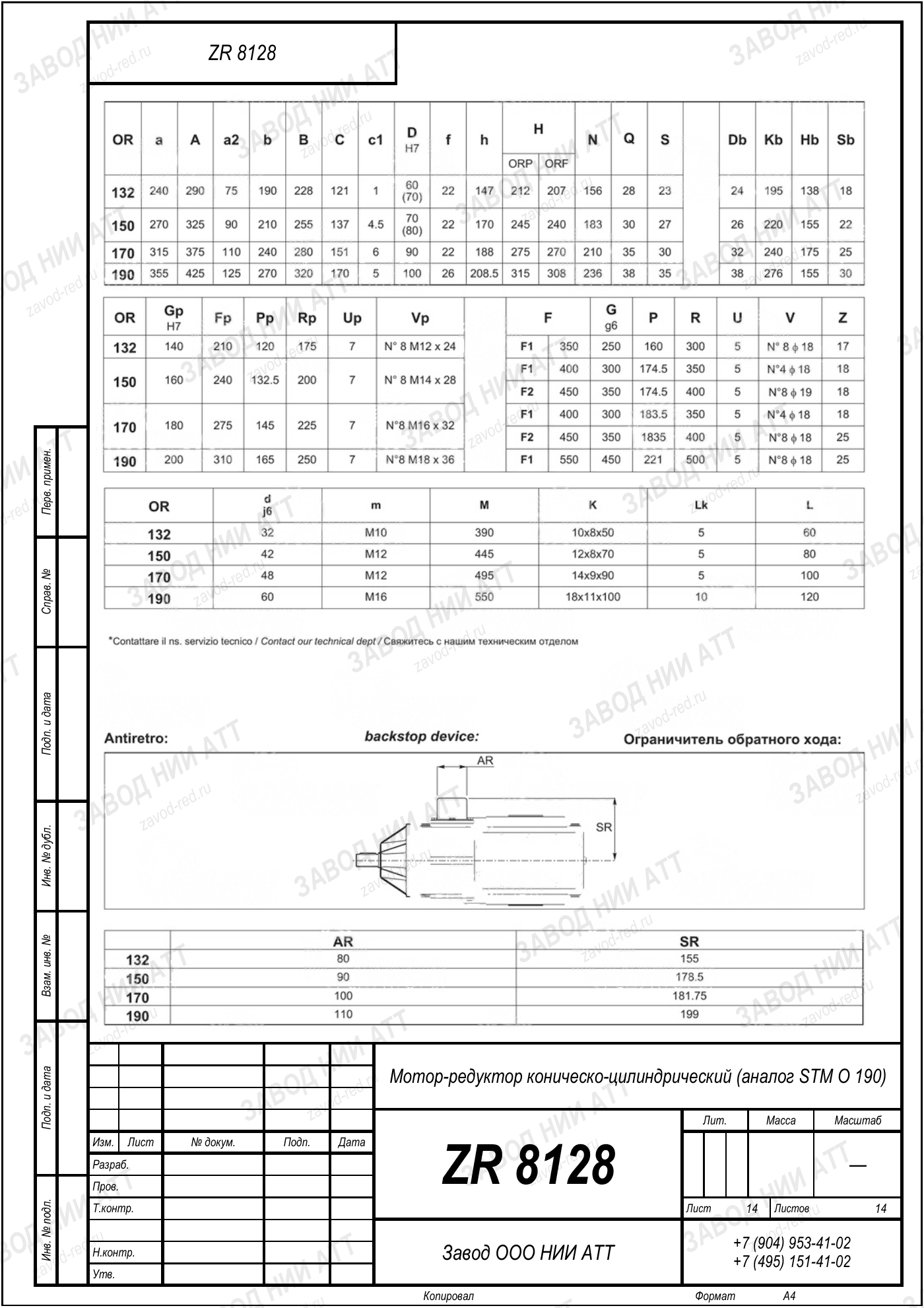

Габаритный и присоединительный чертёж модели STM O 190 — нажмите на лист, чтобы увеличить. Листов: 14. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении STM O 190 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | O | кинематическая схема редуктора — коническо-цилиндрический |
|---|---|---|
| Типоразмер | 190 | размер корпуса, от которого зависят посадочные места и предельный момент |
| Другие серии | AMP 60, UMI 28, RMI 28, PC 90, WMI 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 100 — отсюда 14 об/мин на выходе, и мощность двигателя 22 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
Наш аналог: ZR 8128 · ПР 3112. Подбор ведём от момента и оборотов вашей машины.
Рядом с этой серией производитель выпускает AMP 60, UMI 28, RMI 28, PC 90, WMI 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP60, UMI28, RMI28, PC90, WMI90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Замена ZR 8128 · ПР 3112 подбирается по этим же величинам: совпасть должны момент, передаточное и присоединительные размеры, а не маркировка.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений STM O 190 они другие.
Аналог ZR 8128 · ПР 3112 проверяем по нагрузке и посадочным размерам — так пересорта не будет.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
Обороты на выходе другие — и обслуживание другое: тихоходное исполнение по общей таблице ряда не обслуживают. Сразу после пуска проверьте соосность с машиной — перекос съедает ресурс подшипников быстрее нагрузки.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100 — это отношение входной скорости к выходной.
Номинальный момент на выходе 14500 Н·м. Двигатель при прямом пуске от сети кратковременно выдаёт момент в разы выше номинального — редуктор обязан принять этот удар без последствий.
Слабее мотор — меньше момент на выходе, и вопрос уже не в редукторе, а в том, хватит ли этого момента машине. Обороты при этом те же, позиция считалась под 22 кВт — пришлите данные, посчитаем.
ZR 8128 · ПР 3112 — наша замена под этот типоразмер: габарит и присоединительные те же, передаточное число и мощность двигателя подбираем по вашим оборотам и моменту.
Отличают позиции передаточное и мощность. Здесь выход 14 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда STM O 190 — корпус и посадочные останутся теми же.
Сначала проверим, что есть по корпусу и по мотору этой мощности, потом назовём срок. Иначе выйдет обещание наугад.
По названию STM O 190 исполнение не определить — нужны числа. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 14500 Н·м. Снимите с шильда передаточное число и мощность двигателя — по ним позиция определяется однозначно.
Шильд не обязателен: обороты на выходе при известном двигателе дают передаточное число, а диаметр вала и межосевое — типоразмер. Итог подбора — ZR 8128 · ПР 3112.
| Импортное исполнение | Замена ZR |
|---|---|
| STM O 190 · прочие исполнения (4–90 кВт, i=8,68–146,07) | ZR 8128 · ПР 3112 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Не подошли обороты — соседние исполнения STM O 190 на том же корпусе:
