В этой позиции STM O 170 стоит ступень i=98,54 с двигателем 1,5 кВт: рабочая скорость 15 об/мин при моменте 970 Н·м. Пятнадцать–пятьдесят оборотов — рабочая зона конвейера: лента идёт ровно, момента хватает стронуть её под грузом.
Применение — ленточных и цепных конвейеров, элеваторов, питателей. Момент очень высокий, чего достаточно для тяжёлого дробильного и смесительного оборудования; при подборе раму считайте на реактивный момент, анкеры на срез.
Что даёт эта позиция на машине. При 15 об/мин и моменте 970 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,31 м/с при тяговом усилии 4850 Н; через шкив ⌀250 мм на выходной вал придёт около 7760 Н радиальной нагрузки. Фланец под этот двигатель — IEC 90, ток в линии около 3,7 А (380 В). Тепловое реле выставляйте по этому току, а не по паспортной мощности 1,5 кВт. Время 4 с посчитано для номинальных оборотов на входе: под частотником оно растянется или сожмётся вместе с частотой — такт пересчитывайте.
Место в ряду. Под нужные обороты у STM O 170 есть из чего выбрать: 9 передаточных, от 8,69 до 143,47. Это исполнение 7-е по счёту: следующая ступень вниз по скорости — i=143 (10 об/мин), вверх — i=81,89 (18 об/мин). Соседние ступени встают на то же место — габарит и фланец у ряда общие, отличается только начинка.
STM O 170 поставляем под заказ; наш аналог — ZR 8108 · ПР 3110, встаёт на штатное место без переделки рамы.

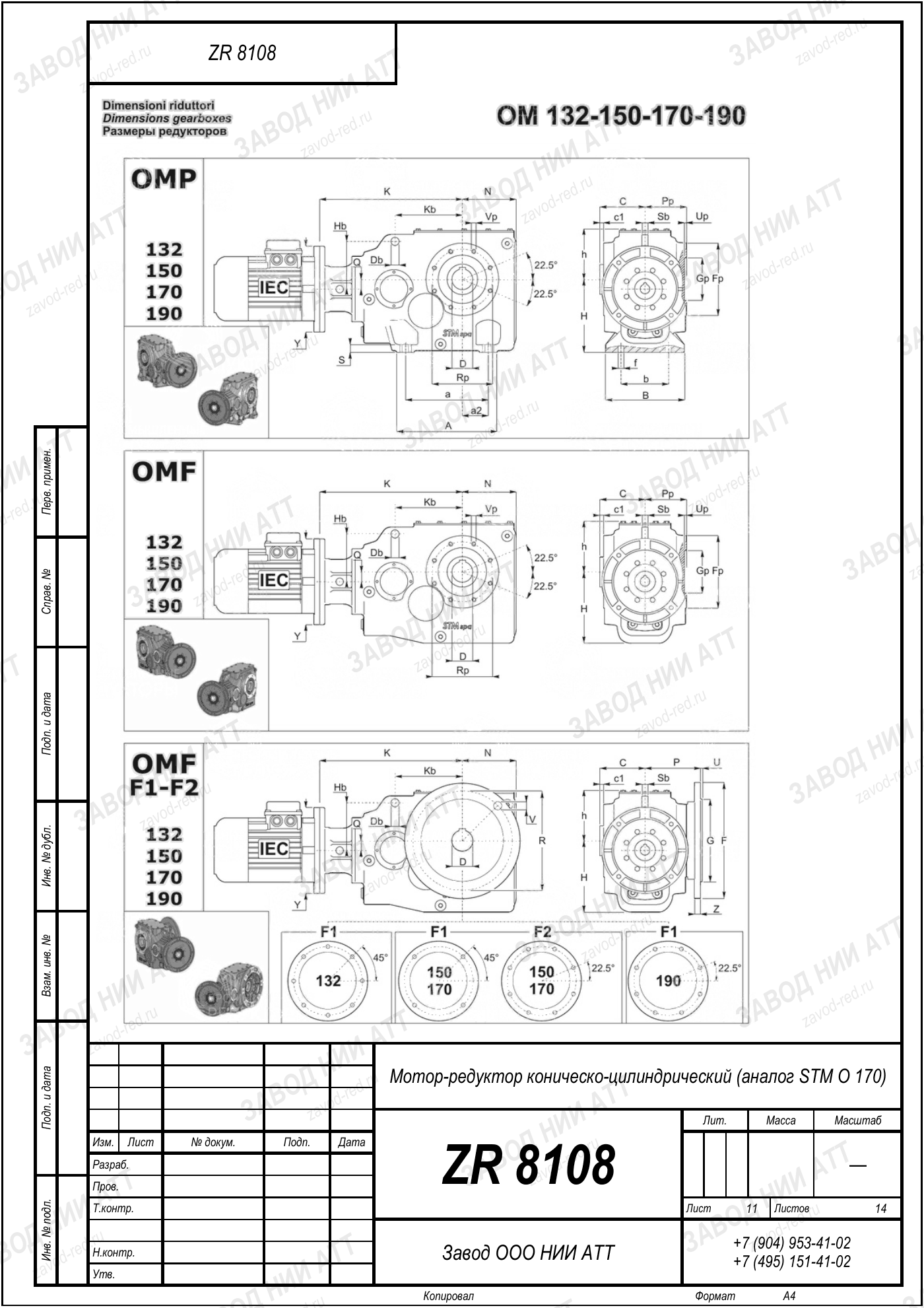

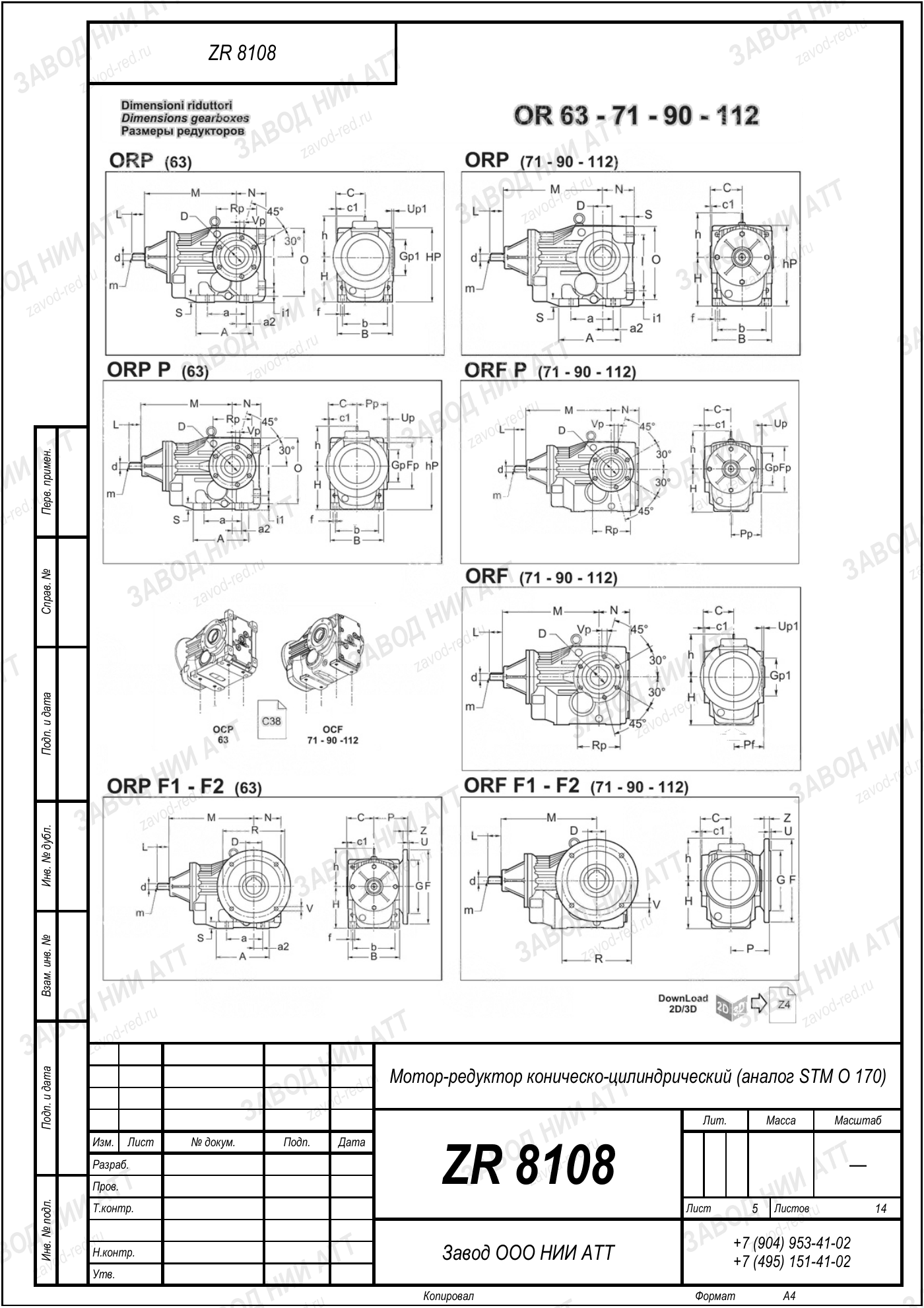

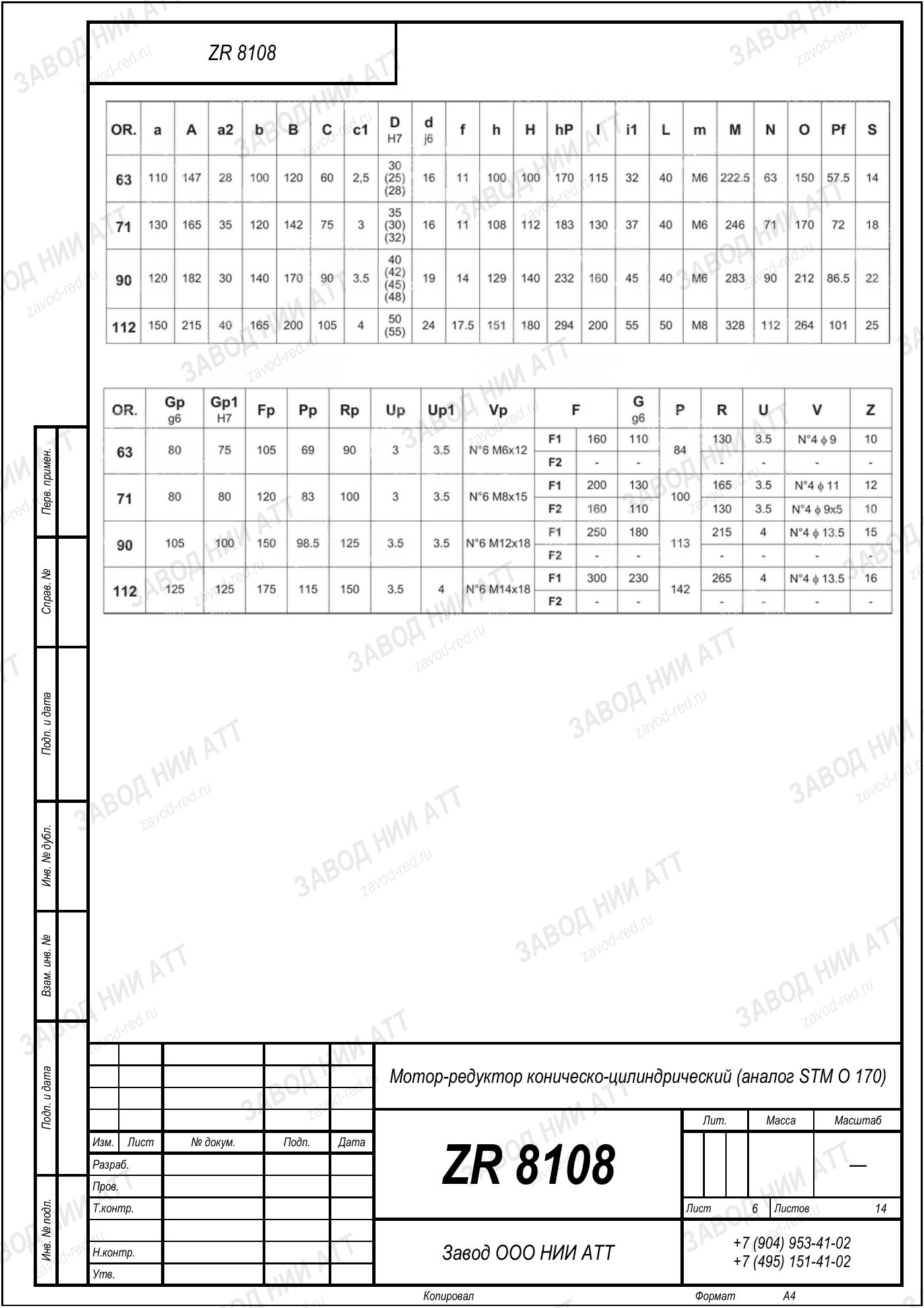

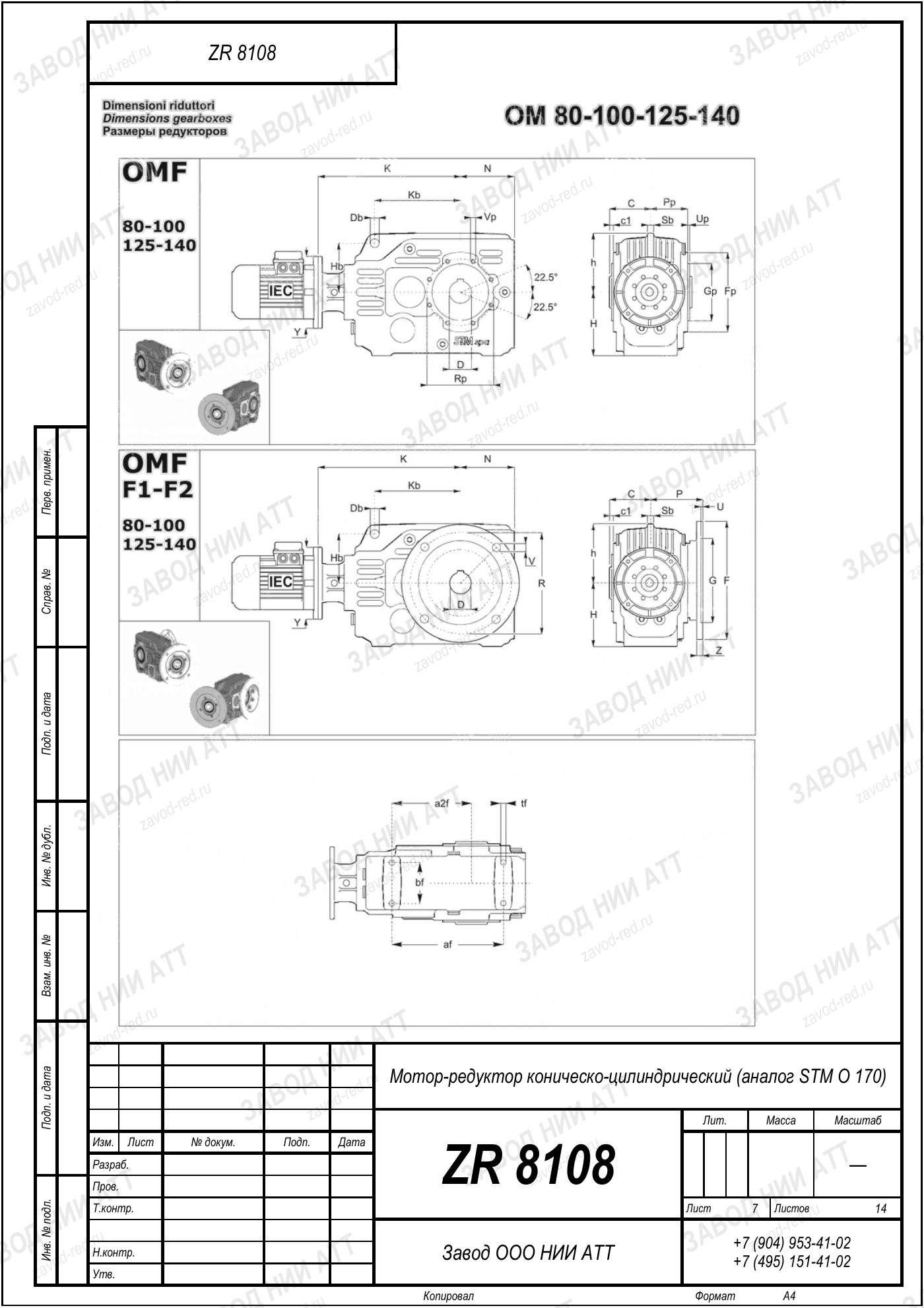

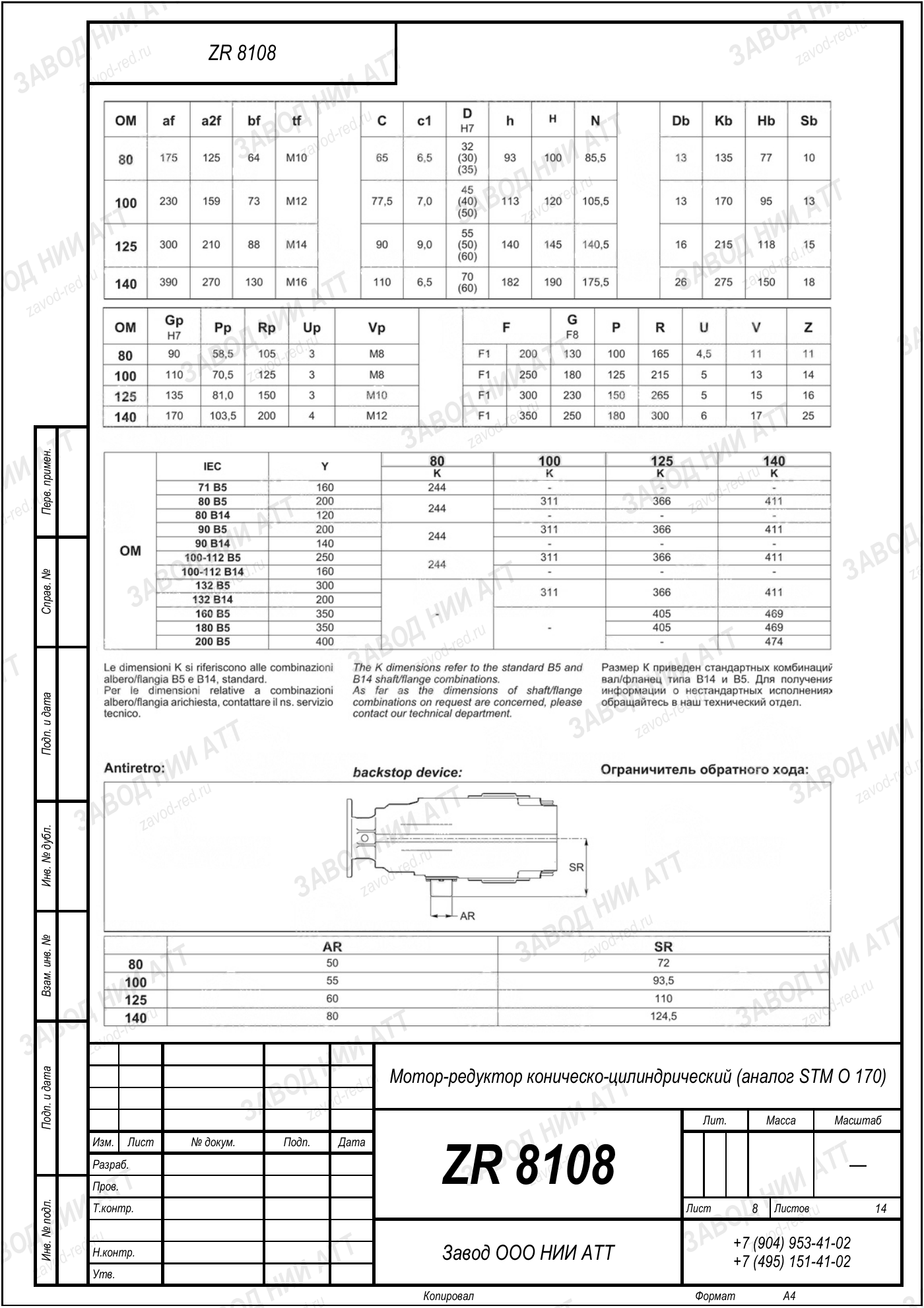

Габаритный и присоединительный чертёж модели STM O 170 — нажмите на лист, чтобы увеличить. Листов: 14. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
Название STM O 170 одинаково у десятков исполнений: буквы дают тип передачи, цифры — типоразмер. Отличает позицию то, что написано в графах передаточного и мощности.
| Серия | O | индекс серии читается как тип редуктора: коническо-цилиндрический |
|---|---|---|
| Типоразмер | 170 | габарит корпуса, под который подбирают раму, полумуфты и ответные фланцы |
| Другие серии | AMP 60, UMI 28, RMI 28, PC 90, WMI 90 | другие обозначения этого производителя |
Позицию внутри ряда задают два числа: передаточное 98,54 — отсюда 15 об/мин на выходе, и мощность двигателя 1,5 кВт. Название без передаточного числа для подбора бесполезно: под ним скрывается весь ряд.
По нашему ряду это ZR 8108 · ПР 3110; проверяем по четырём числам, а не по созвучию обозначений.
Рядом с этой серией производитель выпускает AMP 60, UMI 28, RMI 28, PC 90, WMI 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP60, UMI28, RMI28, PC90, WMI90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
Российский аналог ZR 8108 · ПР 3110 имеет собственную систему обозначений — соответствие устанавливают по моменту, передаточному и размерам посадочных мест.
Перед заказом сверьте четыре величины именно этой позиции — у соседних исполнений STM O 170 они другие.
Геометрия у ZR 8108 · ПР 3110 повторяет оригинал, так что монтаж без переделок. Сверять нужно нагрузочные параметры, а не размеры.
Режим щадящий: масло успевает охлаждаться, ресурс подшипников максимальный. Замена смазки — по регламенту, без досрочной.
Регламент задаёт скорость: исполнение здесь среднетихоходное, график ТО берут по его строке, а не общий на модель. После обкатки в первую смену проверьте уровень смазки и затяжку крепления.
На выходном валу 15 об/мин при стандартных 1450 об/мин на входе. Передаточное 98,54 — это отношение входной скорости к выходной.
Номинальный момент на выходе 970 Н·м. Пусковой момент машины должен оставаться ниже номинального момента редуктора — с запасом, а не впритык.
Двигатель можно взять другой мощности, вопрос только в том, что получится по моменту и запасу: сейчас цифры под 1,5 кВт. Обороты не изменятся, если мотор той же скорости. Пришлите мощность и обороты — пересчитаем и подберём исполнение.
Для монтажа меняется только шильдик: ZR 8108 · ПР 3110 повторяет посадочные размеры, а передаточное подбираем так, чтобы выходные обороты остались прежними.
Смотрите две графы шильда: передаточное и мощность. Первая задаёт 15 об/мин, вторая — какой момент привод удержит без перегрева.
Срока в карточке нет намеренно — он меняется вместе с остатками по корпусам и двигателям. Спросите в заявке — ответим по текущему наличию.
Ряд STM O 170 насчитывает десятки позиций — отличаются они передаточным и мощностью. Эта позиция — среднетихоходное исполнение: 15 об/мин на выходе и момент 970 Н·м. Перед заказом загляните на табличку: передаточное число плюс мощность двигателя — та самая пара, что отсекает похожие позиции.
Нет шильда — замерьте три величины: обороты выходного вала, его диаметр и межосевое расстояние. По ним выходим на конкретную позицию и предлагаем ZR 8108 · ПР 3110.
| Импортное исполнение | Замена ZR |
|---|---|
| STM O 170 · прочие исполнения (1,5–45 кВт, i=8,69–143,47) | ZR 8108 · ПР 3110 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
Быстрее или медленнее на выходе — соседние передаточные STM O 170, корпус не меняется:
