Позиция STM O 125 i=100,58 с двигателем 0,12 кВт относится к тихоходное исполнениям ряда: 14 об/мин при моменте 79 Н·м. Ниже пятнадцати оборотов важна не скорость, а способность продавить нагрузку.
Позиция закрывает приводы густых сред: шнеки, скребковые транспортёры, мешалки; момент средний, рассчитан на привод конвейеров средней ширины и мешалок жидких сред. Учтите: вылет вала считайте заранее — крупный шкив без опоры даст перегруз.
Что даёт эта позиция на машине. При 14 об/мин и моменте 79 Н·м: на барабане ⌀400 мм лента пойдёт со скоростью 0,29 м/с при тяговом усилии 395 Н; через шкив ⌀250 мм на выходной вал придёт около 632 Н радиальной нагрузки. Промах вылезает уже на монтаже: под 0,12 кВт нужен и фланец IEC 63 по посадке, и линия, держащая 0,5 А при 380 В. Не сойдётся одно из двух — привод не пустят. Полный оборот выходного вала — 4,3 с; приложите эту цифру к такту линии и сразу видно, попадаете вы в цикл или нет.
Место в ряду. Выходные обороты задаёт передаточное — у STM O 125 их 8, от 7,21 до 5240. Это исполнение 3-е по счёту: следующая ступень вниз по скорости — i=375,64 (3,9 об/мин), вверх — i=26,93 (54 об/мин). Внутри ряда меняют ступень без переделки узла — корпус общий на все передаточные.
Кроме оригинала STM O 125 предлагаем ZR 888/959 · ПР 318 — тот же габарит и крепление, срок поставки короче.

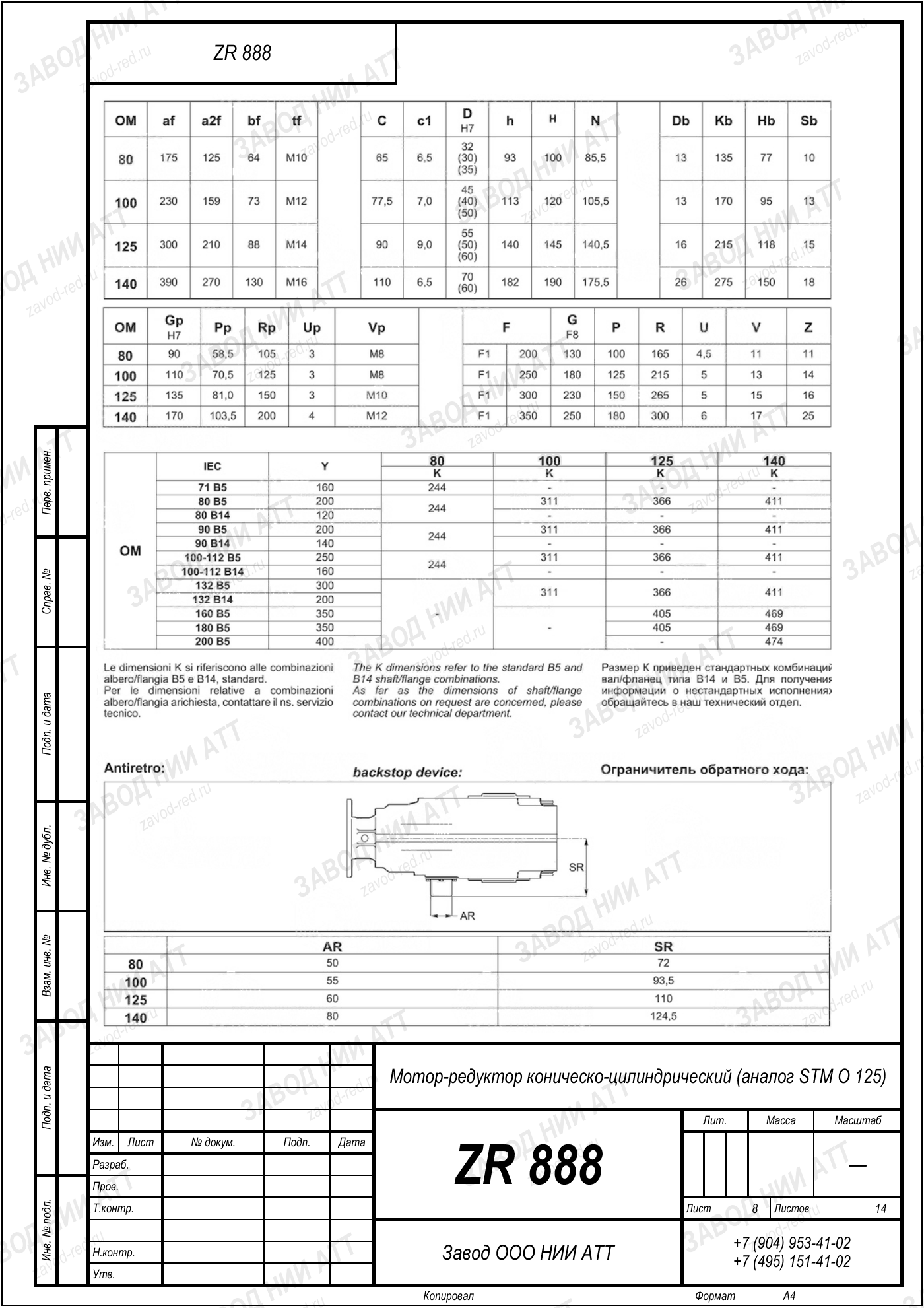

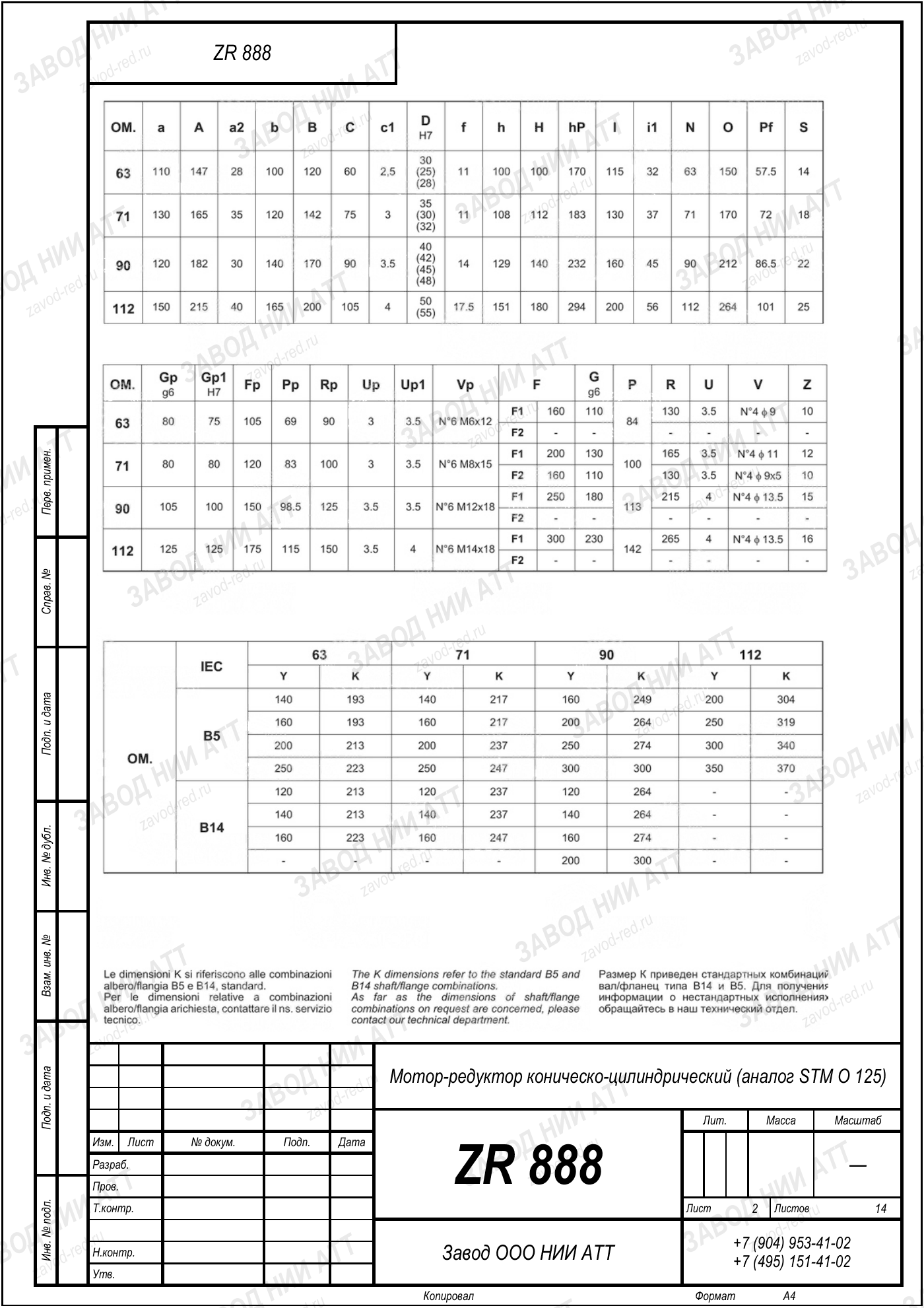

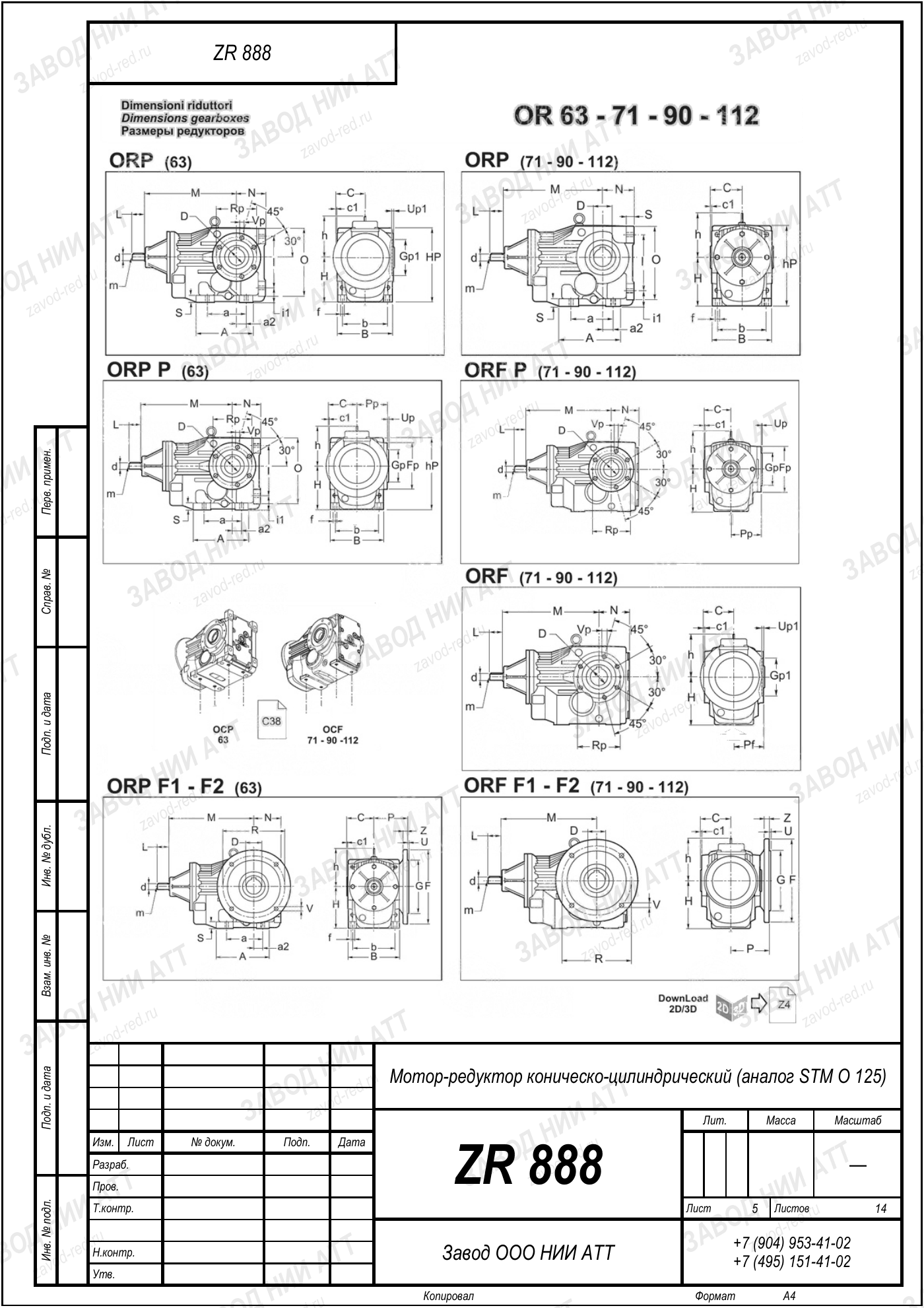

Габаритный и присоединительный чертёж модели STM O 125 — нажмите на лист, чтобы увеличить. Листов: 14. Чертёж конкретного исполнения вышлем вместе с коммерческим предложением.
В обозначении STM O 125 зашит только корпус и кинематика. Какое перед вами исполнение, видно не по названию, а по паре «передаточное + мощность» на шильде.
| Серия | O | конструктивный признак всей линейки: редуктор коническо-цилиндрический |
|---|---|---|
| Типоразмер | 125 | габарит корпуса и посадочные размеры; передаточное число он не задаёт |
| Другие серии | AMP 60, UMI 28, RMI 28, PC 90, WMI 90 | другие обозначения этого производителя |
| Обозначения модели | O 125, 132 | одна и та же машина в разных обозначениях производителя |
Позицию внутри ряда задают два числа: передаточное 100,58 — отсюда 14 об/мин на выходе, и мощность двигателя 0,12 кВт. Если в спецификации указано только название без чисел, позицию не определить — запросите у поставщика передаточное и мощность.
Замена по нашему каталогу — ZR 888/959 · ПР 318. Сверяем момент и передаточное; совпадение кода ни о чём не говорит.
Производитель обозначает эту машину как O 125, 132 — различаются вид вала, фланец и комплектация, присоединительные размеры общие. В запросах и на шильдах пишут и слитно: O125, 132. Подбор аналога ведём по моменту и присоединительным размерам, поэтому обозначение уточнять не обязательно.
Рядом с этой серией производитель выпускает AMP 60, UMI 28, RMI 28, PC 90, WMI 90 — они отличаются типом передачи и видом вала. В запросах их пишут и слитно: AMP60, UMI28, RMI28, PC90, WMI90. Аналог подбирается по присоединительным размерам и моменту, а не по буквам обозначения.
У ZR 888/959 · ПР 318 маркировка своя, поэтому сравнивают не обозначения, а параметры: момент, передаточное, вал, фланец и монтажное положение.
Ошибаются в этом ряду на одном и том же: берут по названию, а надо по четырём числам. Сверьте их с машиной до заказа.
ZR 888/959 · ПР 318 садится на штатное место: межосевое, вал и фланец те же. Расхождения бывают только по четырём величинам выше.
Тихоходная ступень нагружена сильнее прочих: следите за температурой корпуса в первые смены и за подтёками по выходному валу.
В паспорте смотрите строку именно этой позиции: исполнение тихоходное, интервалы у него свои, а не общие для всего ряда передаточных чисел. В первую смену следите за температурой корпуса — устойчивый перегрев означает ошибку подбора.
На выходном валу 14 об/мин при стандартных 1450 об/мин на входе. Передаточное 100,58 — это отношение входной скорости к выходной.
Номинальный момент на выходе 79 Н·м. Считайте не по рабочему режиму, а по пику: момент трогания выше рабочего, и уложиться в номинал редуктора должен именно он.
Мощнее мотор — больше момент и другой запас по режиму; передаточное число и обороты при этом те же. Позиция собрана под 0,12 кВт. Отправьте параметры двигателя, пересчитаем под вашу задачу.
ZR 888/959 · ПР 318 — тот же габарит и те же посадочные, замена один в один по месту. По моменту и оборотам подбираем расчётом под вашу нагрузку и режим, а не по ближайшей строке в таблице.
Отличают позиции передаточное и мощность. Здесь выход 14 об/мин; если ваш рабочий орган крутится иначе, берите соседнюю ступень ряда STM O 125 — корпус и посадочные останутся теми же.
Заранее срок не пишем: у ходовых исполнений он один, у редких сборок другой. Ответим цифрой, когда посмотрим остатки.
Одно название STM O 125 носят десятки разных приводов. Эта позиция — тихоходное исполнение: 14 об/мин на выходе и момент 79 Н·м. На глаз соседние исполнения не различить — корпус редуктора у всего ряда общий. Отличие только в шильде и двух числах на нём.
Нечитаемый шильд — обычная история для редуктора после долгих лет в цехе. Тогда снимаем выходные обороты, диаметр вала, межосевое расстояние и подбираем на замену ZR 888/959 · ПР 318.
| Импортное исполнение | Замена ZR |
|---|---|
| STM O 125 · прочие исполнения (0,12–22 кВт, i=7,21–5240) | ZR 888/959 · ПР 318 |
Инженер подтвердит подбор по шильду или параметрам · гарантия 12 месяцев · отгрузка по всей России
